wifi信号放大器使用方法在现代社会，wifi已经成为我们生活中不可或缺的一部分。
然而，随着无线网络覆盖范围的扩大，我们也经常会遇到wifi信号不稳定、信号覆盖不到的情况。
为了解决这一问题，许多人选择使用wifi信号放大器来增强信号，提高网络覆盖范围。
那么，wifi信号放大器到底应该如何使用呢？接下来，我们就来详细介绍一下wifi信号放大器的使用方法。
首先，当我们购买了wifi信号放大器后，我们需要先确认放大器的型号和品牌，然后按照说明书上的指引，将放大器连接到电源，并且将其放置在离路由器较远的位置。
接下来，我们需要用手机或电脑连接到放大器的wifi信号，然后输入默认的用户名和密码进行登录。
在成功登录后，我们可以进入放大器的管理界面，根据自己的需求进行一些设置。
比如，我们可以根据周围的网络环境选择合适的信道，调整信号的传输功率，或者设置一些访客网络的权限等。
这些设置可以根据个人需求来进行调整，以达到最佳的网络覆盖效果。
另外，我们还可以通过一些手机APP或者电脑软件来对wifi信号放大器进行更加精细的调整。
比如，一些wifi信号检测软件可以帮助我们找到最佳的放置位置，以及调整最佳的信号传输功率。
这些工具可以帮助我们更好地利用wifi信号放大器，提高网络覆盖范围，让我们的网络体验更加顺畅。
最后，我们需要注意的是，尽管wifi信号放大器可以帮助我们增强网络信号，但是在使用过程中也需要避免一些常见的错误。
比如，放大器的放置位置不当、信号干扰等都可能会影响到网络的稳定性。
因此，在使用过程中，我们需要不断地进行调整和优化，以达到最佳的网络覆盖效果。
总的来说，wifi信号放大器的使用方法并不复杂，只需要按照说明书上的指引进行连接和设置即可。
通过合理的调整和优化，我们可以很好地利用wifi信号放大器，提高网络覆盖范围，让我们的网络体验更加顺畅。
希望以上内容能够帮助大家更好地使用wifi信号放大器，享受更加便捷的网络体验。

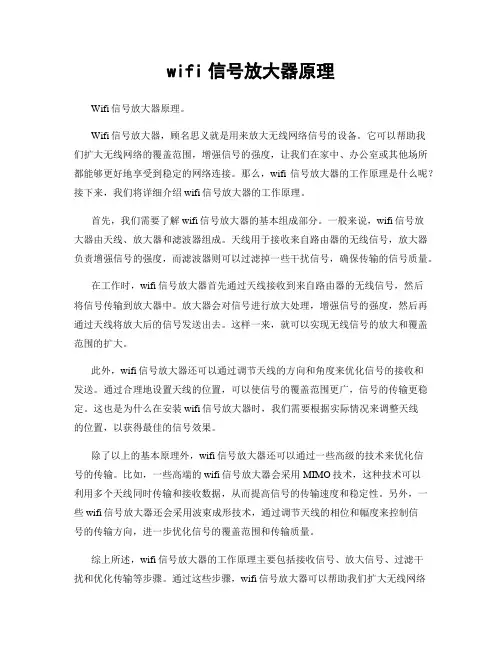

wifi信号放大器原理Wifi信号放大器原理。
Wifi信号放大器，顾名思义就是用来放大无线网络信号的设备。
它可以帮助我们扩大无线网络的覆盖范围，增强信号的强度，让我们在家中、办公室或其他场所都能够更好地享受到稳定的网络连接。
那么，wifi信号放大器的工作原理是什么呢？接下来，我们将详细介绍wifi信号放大器的工作原理。
首先，我们需要了解wifi信号放大器的基本组成部分。
一般来说，wifi信号放大器由天线、放大器和滤波器组成。
天线用于接收来自路由器的无线信号，放大器负责增强信号的强度，而滤波器则可以过滤掉一些干扰信号，确保传输的信号质量。
在工作时，wifi信号放大器首先通过天线接收到来自路由器的无线信号，然后将信号传输到放大器中。
放大器会对信号进行放大处理，增强信号的强度，然后再通过天线将放大后的信号发送出去。
这样一来，就可以实现无线信号的放大和覆盖范围的扩大。
此外，wifi信号放大器还可以通过调节天线的方向和角度来优化信号的接收和发送。
通过合理地设置天线的位置，可以使信号的覆盖范围更广，信号的传输更稳定。
这也是为什么在安装wifi信号放大器时，我们需要根据实际情况来调整天线的位置，以获得最佳的信号效果。
除了以上的基本原理外，wifi信号放大器还可以通过一些高级的技术来优化信号的传输。
比如，一些高端的wifi信号放大器会采用MIMO技术，这种技术可以利用多个天线同时传输和接收数据，从而提高信号的传输速度和稳定性。
另外，一些wifi信号放大器还会采用波束成形技术，通过调节天线的相位和幅度来控制信号的传输方向，进一步优化信号的覆盖范围和传输质量。
综上所述，wifi信号放大器的工作原理主要包括接收信号、放大信号、过滤干扰和优化传输等步骤。
通过这些步骤，wifi信号放大器可以帮助我们扩大无线网络的覆盖范围，增强信号的强度，让我们能够更好地享受到稳定的网络连接。
希望通过本文的介绍，您对wifi信号放大器的工作原理有了更深入的了解。
wifi信号放大器使用方法在如今的数字化社会，wifi信号放大器已经成为了许多家庭和办公室必备的设备之一。
它可以帮助我们增强无线网络信号，让我们能够更加方便地在家里或办公室中使用网络。
然而，很多人在使用wifi信号放大器时可能会遇到一些问题，比如安装不当、配置错误等。
因此，本文将为大家详细介绍wifi信号放大器的使用方法，希望能够帮助大家更好地使用这一设备。
首先，安装wifi信号放大器是非常重要的。
一般来说，wifi信号放大器通常会配备一个天线，我们需要将它插入电源插座，并将天线朝向原始无线路由器的方向。
在插上电源后，我们需要等待一段时间，让放大器自动连接到原始路由器的信号。
在安装过程中，我们需要确保放大器与原始路由器之间的距离不要太远，以免影响信号的传输效果。
其次，配置wifi信号放大器也是至关重要的一步。
一般来说，wifi信号放大器都会配备一个管理界面，我们可以通过连接电脑或手机来进行配置。
在配置之前，我们需要确保放大器与原始路由器已经成功连接。
接着，我们可以通过输入放大器的IP地址来进入管理界面，一般情况下，IP地址会在产品的说明书中有详细说明。
在管理界面中，我们可以设置放大器的网络名称、加密方式、密码等信息，确保其与原始路由器的设置一致。
配置完成后，我们需要保存设置并重启放大器，让设置生效。
最后，放置wifi信号放大器也需要一些技巧。
一般来说，我们应该将放大器放置在原始路由器和需要增强信号的区域之间的中间位置，以确保信号能够有效覆盖到需要的区域。
同时，我们需要避免将放大器放置在有大量金属障碍物的地方，以免影响信号的传输。
另外，我们还需要避免将放大器放置在微波炉、电话等电器附近，以免产生干扰。
综上所述，wifi信号放大器的使用方法并不复杂，但是需要我们在安装、配置和放置时都需要注意一些技巧。
希望通过本文的介绍，能够帮助大家更好地使用wifi信号放大器，让我们的网络体验更加顺畅。

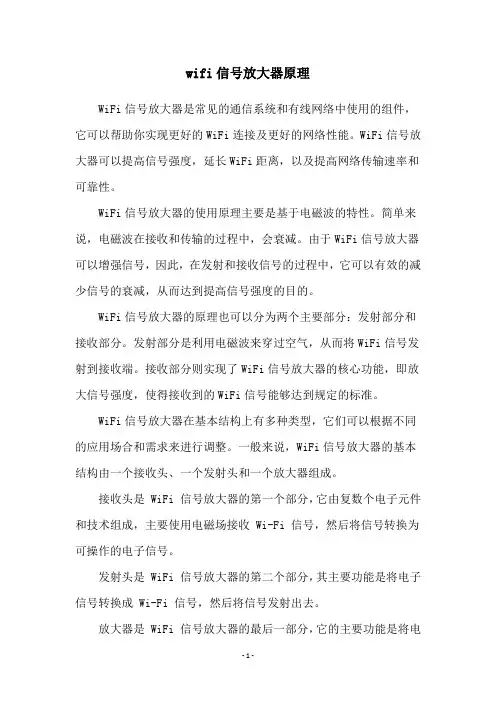

wifi信号放大器原理WiFi信号放大器是常见的通信系统和有线网络中使用的组件，它可以帮助你实现更好的WiFi连接及更好的网络性能。
WiFi信号放大器可以提高信号强度，延长WiFi距离，以及提高网络传输速率和可靠性。
WiFi信号放大器的使用原理主要是基于电磁波的特性。
简单来说，电磁波在接收和传输的过程中，会衰减。
由于WiFi信号放大器可以增强信号，因此，在发射和接收信号的过程中，它可以有效的减少信号的衰减，从而达到提高信号强度的目的。
WiFi信号放大器的原理也可以分为两个主要部分：发射部分和接收部分。
发射部分是利用电磁波来穿过空气，从而将WiFi信号发射到接收端。
接收部分则实现了WiFi信号放大器的核心功能，即放大信号强度，使得接收到的WiFi信号能够达到规定的标准。
WiFi信号放大器在基本结构上有多种类型，它们可以根据不同的应用场合和需求来进行调整。
一般来说，WiFi信号放大器的基本结构由一个接收头、一个发射头和一个放大器组成。
接收头是 WiFi 信号放大器的第一个部分，它由复数个电子元件和技术组成，主要使用电磁场接收 Wi-Fi 信号，然后将信号转换为可操作的电子信号。
发射头是 WiFi 信号放大器的第二个部分，其主要功能是将电子信号转换成 Wi-Fi 信号，然后将信号发射出去。
放大器是 WiFi 信号放大器的最后一部分，它的主要功能是将电子信号放大，从而使 Wi-Fi 信号达到最佳强度。
总的来说，WiFi信号放大器可以根据需要定制不同的结构，从而有效的增强WiFi信号强度，同时也延长了WiFi信号的传播距离，提高网络传输速率和可靠性，是家庭和网络系统通信系统中必不可少的组件之一。
因此，了解WiFi信号放大器的原理，对于用户来说，十分有必要。

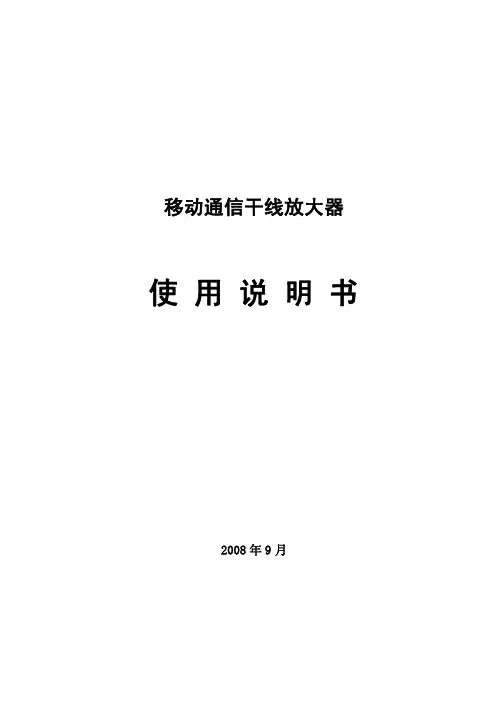

移动通信干线放大器 使用说明书2008年9月目录前 言 (3)第一章 产品介绍 (4)1.1概述 (4)1.2设备的主要特点 (4)1.3设备工作原理 (4)第二章 主要技术性能和技术条件 (5)2.1主要技术性能指标 (5)2.2通用技术条件 (6)第三章 设备开通 (7)3.1设备安装前的准备工作 (7)3.2设备安装与开通步骤 (7)3.3设备安装与开通注意事项 (10)3.4设备与附件 (11)第四章 系统的维护与保养 (12)4.1系统维护 (12)4.2系统保养 (12)第五章 安全使用注意事项 (13)第六章 附 则 (14)前 言版权所有，侵权必究。
本公司对本手册保留一切权利。
任何单位和个人，未经公司的书面许可，不得擅自摘抄、复制本手册（包括电子版本）的部分或全部，并不得以任何形式进行传播。
本手册仅供参考，如有改动恕不另行通知。
本使用说明书主要介绍的是移动通信干线放大器的安装、使用和维护方法，用户在安装和使用该设备之前，请认真阅读本手册。
一、设备安全使用要则1．MS、BS射频信号接口严禁空载。
连接或断开电缆前必须先切断设备电源。
2．注意防护信号接口，防止撞坏接头；同时防止杂物、灰尘落入。
3．非专业维护人员，不得随意拆开设备，以免损坏设备。
4．维护设备时，应采取静电防护措施。
5．注意对雷电和电源浪涌的防护，电源要有必要的防雷设施，不要将设备和大功率用电器安装在同一电源支路上。
二、参考技术规范1．3GPP TS25.105 《UTRA (BS) TDD: Radio transmission and reception》2．GB/T2423.1-2001《电工电子产品基本环境试验规程 试验A:低温试验方法》3．GB/T2423.2-2001《电工电子产品基本环境试验规程 试验B:高温试验方法》4．《GSM数字蜂窝移动通信网干线放大器技术要求和测试方法》5．GB15842-1995《移动通信设备安全要求和试验方法》6．《900MHz1800MHz GSM直放站技术要求和测试方法》7．《GSM直放站测试规范(监控协议联通GSM1.0)》8．《中国移动直放站监控系统功能规范1.0.0》第一章 产品介绍1.1 概述本产品通过直接从基站耦合信号，进行双向放大，适合于建筑物、地下室、隧道、大商场、超市等室内环境，解决无线信号的盲区和弱区的覆盖问题。
wifi放大器原理
Wi-Fi放大器是一种用于增强无线网络信号范围和覆盖范围的
设备。
它的工作原理类似于中继器或信号放大器，可以提高无线信号的强度，从而使用户能够在更远的距离上获得稳定的网络连接。
下面是Wi-Fi放大器的工作原理：
1. 接收器：Wi-Fi放大器首先会接收来自无线路由器的信号。
它通过内置的天线捕捉并解码无线信号，将其转换为数字信号以便进行处理。
2. 放大：一旦信号转换为数字信号，Wi-Fi放大器会使用内部
的放大器来增加其强度。
放大器工作的原理是接收到信号后，通过放大电路来增加信号的功率和强度。
这样可以使信号能够覆盖更远的距离。
3. 发射器：经过放大的信号会通过放大器后的发射器再次转换为无线信号。
发射器会将信号发送回无线路由器，然后无线路由器将信号转发到连接的设备。
4. 延迟：尽管Wi-Fi放大器可以增强信号强度并扩大覆盖范围，但是在数据传输过程中会引入一定的延迟。
这是因为放大和转发过程需要时间，而延迟通常会增加数据传输时间。
需要注意的是，Wi-Fi放大器只能增强接收到的信号强度，但
并不能提高无线路由器的速度。
如果你想获得更快的网络速度，你需要升级你的无线路由器或者选择更高速的网络服务。
总之，Wi-Fi放大器通过接收、放大和再发射信号的过程来增
强无线网络信号的强度和覆盖范围。
它是一个有效的解决方案，可以帮助用户在大范围内获得更稳定的网络连接。

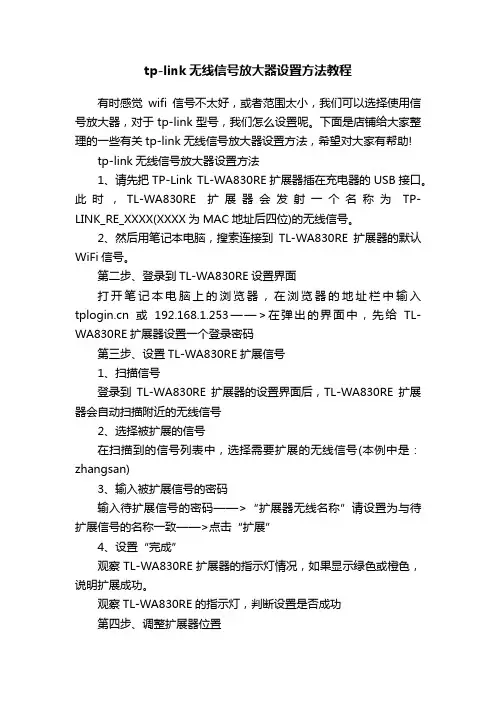

tp-link无线信号放大器设置方法教程有时感觉wifi信号不太好，或者范围太小，我们可以选择使用信号放大器，对于tp-link型号，我们怎么设置呢。
下面是店铺给大家整理的一些有关tp-link无线信号放大器设置方法，希望对大家有帮助!tp-link无线信号放大器设置方法1、请先把TP-Link TL-WA830RE扩展器插在充电器的USB接口。
此时，TL-WA830RE扩展器会发射一个名称为TP-LINK_RE_XXXX(XXXX为MAC地址后四位)的无线信号。
2、然后用笔记本电脑，搜索连接到TL-WA830RE扩展器的默认WiFi信号。
第二步、登录到TL-WA830RE设置界面打开笔记本电脑上的浏览器，在浏览器的地址栏中输入或192.168.1.253——>在弹出的界面中，先给TL-WA830RE扩展器设置一个登录密码第三步、设置TL-WA830RE扩展信号1、扫描信号登录到TL-WA830RE扩展器的设置界面后，TL-WA830RE扩展器会自动扫描附近的无线信号2、选择被扩展的信号在扫描到的信号列表中，选择需要扩展的无线信号(本例中是：zhangsan)3、输入被扩展信号的密码输入待扩展信号的密码——>“扩展器无线名称”请设置为与待扩展信号的名称一致——>点击“扩展”4、设置“完成”观察TL-WA830RE扩展器的指示灯情况，如果显示绿色或橙色，说明扩展成功。
观察TL-WA830RE的指示灯，判断设置是否成功第四步、调整扩展器位置TP-Link TL-WA830RE扩展信号成功后，请将TL-WA830RE扩展器插在之前信号较弱区域(请勿过远)，大约30秒左右扩展成功，调整合适位置，橙色表示扩展器离主路由器太远，绿色为宜。
也可以在TL-WA830RE扩展器的设置界面，查看摆放的位置是否合适。
相关阅读：路由器故障维修方法1.设置无线路由器的无线网络部分流程(1)先让计算机连接路由器，然后找到DI-524M的无线网络，开始准备设置，连接到DI-524M后，开始打开IE浏览器，在地址栏键入192.168.0.1，直接点击回车。
无线放大器原理
无线放大器原理是通过增加无线信号的功率来改善信号的传输质量和覆盖范围。
它的主要作用是将输入的弱有线或无线信号经过放大后输出，使被放大的信号能够覆盖更远的距离或更多的接收设备。
在无线通信系统中，信号经过传输过程中会受到各种干扰因素的影响，如障碍物、电磁波干扰等。
因此，信号的传输质量会逐渐下降，导致接收设备接收到的信号较弱、噪声较大或者无法正常工作。
为了解决这些问题，无线放大器被设计出来。
无线放大器的基本原理是利用功率放大器将输入的弱信号进行功率放大。
当信号经过功率放大器后，输出的信号将具有更高的功率，从而能够覆盖更远的距离或者更多的接收设备。
在无线放大器中，离散器件（如晶体管）是常用的放大元件。
它们通过控制电流或电压来实现输入信号的放大。
当输入信号经过放大器时，晶体管将对输入信号进行放大，并将放大后的信号传递到输出端口。
此外，为了避免放大过程中信号的失真，无线放大器通常还会包括一些线性化技术，如反馈电路、预失真电路等。
这些技术能够在放大过程中保持信号的线性特性，使得输出信号更加稳定和准确。
总的来说，无线放大器的工作原理是通过增加输入信号的功率，以改善信号的传输质量和覆盖范围。
它利用功率放大器对输入
信号进行放大，并通过线性化技术来保持信号的稳定性和准确性。
无线放大器在无线通信系统中起着重要的作用，可提升信号传输的质量和效果。
小米无线放大器原理
小米无线放大器是一种可增加无线网络覆盖范围和信号强度的设备。
它基于无线信号放大器原理工作，可以通过扩大接收和传输范围来提高无线信号的稳定性和可靠性。
该放大器采用了2.4GHz频段的WiFi信号传输，通过接收路
由器发射的无线信号，然后放大信号并重新传输，以增加无线网络的覆盖范围。
该设备内置了高增益天线，可以更好地捕捉和放大无线信号，提供更强的信号强度。
为了保证无线网络的稳定和可靠性，小米无线放大器还采用了智能信号优化技术。
它可以根据网络使用情况和环境变化，自动调整信号放大和传输策略，以达到最佳的无线网络性能。
同时，该设备还支持无线加密技术，可以保护用户的无线网络安全。
用户可以通过手机App进行简单的设置和管理，包括
设备连接、信号优化和安全设置等。
总之，小米无线放大器利用无线信号放大器原理，通过捕捉、放大和优化无线信号，提供更大的覆盖范围和更强的信号强度，以提高无线网络的性能和可靠性。
WLAN干线放大器
使用说明书
深圳市川成达通信技术有限公司 二○○八年九月
目 录
一、产品介绍 (3)
二、工作原理 (3)
三、产品特点 (4)
四、产品指标和外观图片 (4)
五、传输速率对比测试 (5)
六、工作指示灯 (8)
七、拨码使用方法 (8)
八、安装说明 (9)
一、 产品介绍
W L A N（无线局域网）系统是一种成熟的无线移动宽带接入技术，随着
I n t e r n e t网络的不断发展，W L A N系统越来越体现出使用便捷的优势。
但由于A P 发射功率较小（根据国家无委规定A P输出不得大于20d B m），且该系统工作频段为2.4G H z，无线信号传输损耗大，穿透能力差，因此造成了该系统在许多建筑物室内信号覆盖不均，无法全面满足用户使用需求。
为解决该系统在建筑物室内的信号覆盖问题，近年来在W L A N系统中引入了室内信号覆盖系统，该系统通过A P ＋有源设备（W L A N干线放大器）＋无源天馈系统方式完成室内信号覆盖。
为此我公司自主研发了W L A N全双工干线放大器，该设备可配合各类A P使用，并通过无源天馈系统，扩大A P的信号覆盖范围，使W L A N信号达到良好的均匀覆盖。
二、 工作原理
当AP在下行工作时隙时，一路至检测控制电路以使干放TDD开关同步切换至下行链路，另一路AP信号经TDD开关至下行功放进行功率放大，放大后的信号经由TDD开关至腔体滤波器滤波并输出，并通过ANT口用户天线完成下行信号覆盖；上行链路工作原理与下行链路工作原理基本相仿。
监控可选，监控单元为设备各功能模块提供相应工作参数并实现对各模块工作状态的监测，电源模块为设备各功能模块提供相应的工作电压。
原理图
三、 产品特点
1.采用外部信号检测方式进行同步控制，设备安装简便，快捷；
2.同步检测时间短，信号失真度小；
3.采用高线性度下行功放，有效抑制有源器件的互调和杂散；
4.带外抑制度高，设备带外杂散小；
5.采用低噪声系数的低噪放，以有效减小系统上行干扰；
6.干放上，下行均采用ALC自动电平控制技术，以避免干放对AP产生干
扰；
7.AGC自动增益控制，提高干放的使用稳定性；
8.输入信号功率范围大，可在室内信号分布系统中灵活应用；
四、 产品指标和外观图片
型号Model C C D-W2G4-30/33/36-K G-I 工作频点Working frequency2400-2483M H z
工作方式Work双向时分双工(T D D)工作标准Working standard11b/g
自动功率调节Automatic power adjustment是
最大输入功率Maximum input power-10～15d B m
最大输出功率Maximum output power30/33/36d B m
上行增益Upward gain23d B
下行增益Downward gain25d B
AGC范围AGC range13d B
噪声系数Noise figure<4d B
平坦度Flatness2d B
≤-36d B m/100k H z(30-1000M H z)；
≤-33d B m/100k H z(2.4-2.4835G H z)；
≤-40d B m/1M H z(1.9-2.2G H z)；
≤-40d B m/1M H z(3.4-3.53G H z)；
带外杂散Out-of-band spurious
≤-30d B m/1M H z(其它1-12.75G H z)。
时延Delay<1u S
工作温度Operating temperature0°C t o+45°C
重量Weight(kg)0.82
尺寸Size147*120*45
R F接口R F I n t e r f a c e N型母头N-t y p e h e a d h o m e
五、传输速率对比测试
1)接收信号在50%时，传输速率对比测试
a)接收信号强度
单独使用AP的信号强度为50%时使用AP+干放的信号强度为50%时
b)传输速率
单独使用AP的平均传输速率23.415Mbps 使用AP+干放的平均传输速率19.137Mbps
2)接收信号在60%时，传输对比测试
a)接收信号强度
单独使用AP的信号强度为60%使用AP+干放的信号强度为60%
b)传输速率
单独使用AP 的平均传输速率25.276Mbps 使用AP+干放的平均传输速率21.853 Mbps
3) 接收信号在100%时，传输对比测试
a) 接收信号强度
单独使用AP 的信号强度为100% 使用AP+干放的信号强度为100%
b) 传输速率
单独使用AP 的平均传输速率27.230Mbps 使用AP+干放的平均传输速率26.624 Kbps
结论：经过WLAN 干线放大器放大后，在接收同样信号强度下,其传输速率能保持在单独使用AP 的90%之上.
六、 工作指示灯
A
T T
D
C I N
W LAN AMPLI FI ER
B T S
工作指示灯
状态 说明
常亮 A L C 起控，有数据传送
功率指示灯（红色）
闪烁 A L C
起控，无数据传送 常亮 正常工作中，有数据传送
工作指示灯（绿色）
闪烁 正常工作中，无数据传送
七、 拨码使用方法
拨码开关用于调节整机的增益，使干放工作在最佳状态，在使用中请勿长时间过功率使用。
整机出厂时上下行最大增益都是25d B ，收发模块上设有1个拨码开关控制下行增益，利用每个拨码开关的1-5位拨码调整下行增益。
衰减位
1 2 3 4 5 拨码在上方（ON 方）打开衰减 16 8 4 2 1 拨码在上方（数字方）关闭衰减
八、安装说明
1.安装要求
均为Φ6的螺丝。
B T S、A N T两点的接头是信号输入、输出接口为N（F）接头固定机壳上，当用馈线接头连接的时候，拧紧时只能用手拧紧不能使用扳手、钳子等辅助工具，以免造成接头损坏。
拧松馈线接头时，由于手使劲的角度不合适，有可能会把N （F）接头带下来，因此特别注意要使用扳手固定住N（F）接头后，再拧馈线接头。
2.注意事项
干放必须连接地线，用接地螺母将地线上好，机壳接地处为固定柱的侧面
M6接地螺钉。
必须确保干放和天馈系统正确连接后，干放才能通电。
