电喷发动机工作原理
电喷发动机是一种利用电子控制系统来喷射燃油的内燃机。
其工作原理可以简单地描述为以下几个步骤：
1. 空气进入：首先，空气通过空气滤清器进入到发动机的进气道中。
进气道有一个气流计（Mass Air Flow，简称MAF）来检测流过的空气量。
2. 传感器检测：发动机管理系统中的各种传感器会检测到发动机的转速、进气温度、氧气含量等参数。
这些传感器将这些数据传输给发动机控制单元（ECU）。
3. 燃油注入：根据传感器提供的数据，ECU计算出正确的燃油注入量，并控制喷油嘴（Fuel Injector）定时和喷射量。
喷油嘴是通过电磁阀控制燃油喷射，将燃油以雾化形式喷入气缸中。
4. 燃烧爆发：燃油与进入气缸的空气混合后，其中的可燃物质被点燃。
这样的点火会引起爆炸，推动活塞向下运动。
5. 气缸排气：在活塞向下运动时，气缸中的废气通过排气门排出，以便为新鲜的空气和燃料混合物腾出空间。
6. 整个过程的循环：上述步骤在每个气缸内同时进行，并根据发动机的需要进行同步控制，以确保燃油的适量喷射和点火。
电喷发动机通过ECU和各种传感器的联动控制，可精确地计
算和调整燃油喷射量、喷射时机等参数，从而提高燃油燃烧效率，降低尾气排放，并实现引擎的高效工作。

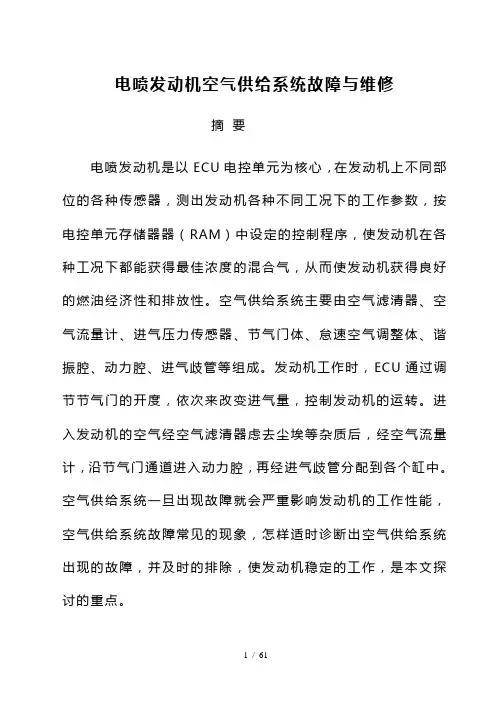

电喷发动机空气供给系统故障与维修摘要电喷发动机是以ECU电控单元为核心，在发动机上不同部位的各种传感器，测出发动机各种不同工况下的工作参数，按电控单元存储器器（RAM）中设定的控制程序，使发动机在各种工况下都能获得最佳浓度的混合气，从而使发动机获得良好的燃油经济性和排放性。
空气供给系统主要由空气滤清器、空气流量计、进气压力传感器、节气门体、怠速空气调整体、谐振腔、动力腔、进气歧管等组成。
发动机工作时，ECU通过调节节气门的开度，依次来改变进气量，控制发动机的运转。
进入发动机的空气经空气滤清器虑去尘埃等杂质后，经空气流量计，沿节气门通道进入动力腔，再经进气歧管分配到各个缸中。
空气供给系统一旦出现故障就会严重影响发动机的工作性能，空气供给系统故障常见的现象，怎样适时诊断出空气供给系统出现的故障，并及时的排除，使发动机稳定的工作，是本文探讨的重点。
关键词：电喷发动机空气供给系统故障维修绪论电控系统的主要功用就是根据各种传感器的信号，由计算机进行综合分析和处理，通过执行装置控制喷油量等使发动机油最佳性能。
空气供给系统主要组成由空气滤清器、空气流量计、进气压力传感器、节气门体、怠速空气调整体、谐振腔、动力腔、进气歧管等。
电喷空气供给系统的主要工作原理是：发动机工作时，空气经空气滤清器虑去尘埃等杂质后，经空气流量计，进入发动机的沿节气门通道进入动力腔，再经进气歧管分配到各个缸中。
ECU根据空气流量计(L)型或进气歧管压力传感器(D)型和转速传感器的信号确定空气流量，在根据传感比要求即进气量就可以确定每一个循环的基本供油量，然后根据各种传感器的信号进行点火提前角、温度、节气门开度、空燃比等各种工作参数的修正，最后确定某一工况下的最佳喷油量。
ECU通过控制节气门的开度，依次改变进气量，控制发动机的运转。
空气供给系统一旦出现故障就会严重影响发动机的工作性能，致使发动机达不到理想的空燃比，影响发动机的动力性和排放性。
发动机进气控制对汽油发动机的负荷和功率控制是依靠控制进气量来实现的。
当司机松开油门踏板时（非巡航车型）怠速控制，怠速的进气量由电脑根据各种传感器控制。
当司机踏下油门踏板后，节气门开度随着油门踏板变化，此时进气量的多少和节气门的开度有关，汽车巡航也是通过控制节气门的开度实现的。
在节气门上装有节气门位置传感器，需要说明的是，进气量的多少虽然是由节气门开度决定的，但对进气量检测并不是节气门位置传感器，是空气流量传感器或进气压力传感器。
在拉线式节气门上，要把节气门和节气门位置传感器独立分析。
一些汽车为了保证更为充足的进气量，装有进气增压系统和配气正时系统，以提高发动机的输出功率和输出扭矩。
任务一怠速控制任务目标1.发动机怠速控制学习目标1.了解发动怠速控制怠速控制就是怠速转速控制，发动机怠速时，发动机电脑ECU 根据车速传感器、节气门位置传感器、冷却液温度传感器、空调器开关、自动变速器档位开关和动力转向开关等信号所确定的目标转速与发动机的实际怠速转速进行比较，并通过调节供给电控系统补充空气阀的电流强度，来调节怠速空气通道的面积，改变其空气流量，以使发动机的怠速保持在目标转速上。
怠速控制系统原理图一、传感器功能车速传感器提供车速信号，节气门位置传感器提供怠速触点关闭信号，这两个信号用来判定发动机是否处于怠速状态。
发动机怠速时节气门关闭，节气门位置传感其的怠速触点闭合，此时如果车速为零就说明发动机处于怠速状态，如车速不为零则说明发动机处于减速状态。
冷却液温度信号用于修正怠速，在电脑内部存储有不同水温对应的最佳怠速转速。
在冷车启动后暖机过程中，电脑根据发动机温度信号，通过控制怠速进气量，来控制相应的快怠速转速。
当冷却液温度达到正常温度时，怠速转速恢复正常怠速转速。
空调开关，动力转向开关，空挡启动开关信号和电源电压信号等向电脑提供发动机负荷变化的状态信息，在电脑内部存储有不同负荷状态下对应的最佳怠速转速，当发动机怠速负荷增大（如开启空调）时，电脑控制怠速进气量增大，当怠速负荷减小（如关闭空调）时，电脑控制怠速进气量减小。
电控发动机进气系统的原理
电控发动机进气系统是指使用电控技术来控制发动机进气的系统。
其原理如下：
1. 传感器检测：电控发动机进气系统中安装有各种传感器，用于检测发动机运行状态、空气质量、温度、压力等信息。
2. 控制器计算：传感器检测到的信息被传输至电控器，电控器通过计算机处理传感器数据，并根据预设的运行策略和控制逻辑进行决策。
3. 信号输出：电控器根据计算结果向执行器发送命令信号，控制进气阀门的开关、喷油器的喷射量、点火时机等。
4. 调整进气量：根据电控器的指令，进气阀门被控制在不同的开度，从而调整进气量。
通过控制进气量的大小，可以使发动机的空燃比保持在最佳状态，提升燃烧效率和动力性能。
5. 调整点火时机：电控系统还可以根据需要调整点火时机，确保在不同负荷和转速下，点火时机都能够使燃烧过程充分、稳定。
6. 效果检测：电控系统会实时监测发动机的工作状态，如运行温度、氧气含量等，对于异常情况会及时调整控制策略，确保发动机的正常运行。
总之，电控发动机进气系统通过传感器检测和电控器的计算控制，可以实现对发动机进气量和点火时机等参数的精确控制，从而提升发动机的性能和燃烧效率。
潍柴电喷发动机原理
潍柴电喷发动机是一种先进的内燃机技术，利用电喷技术来实现燃油的精确喷射和燃烧控制。
其工作原理主要包括以下几个方面：
1. 燃油供给系统：潍柴电喷发动机采用电喷射器来实现燃油的喷射，燃油经过高压油泵提供，经过燃油滤清器和高压油管输送到电喷射器。
2. 燃油喷射控制：电喷射器通过电磁阀控制燃油的喷射量和喷射时间，根据发动机的工况和负荷要求，通过车载电脑控制燃油的喷射方式和时机，使燃油以适当的量和时机喷射到气缸内。
3. 空气供给系统：潍柴电喷发动机使用涡轮增压器来增加进气道中的进气量和压力，提高燃烧效率。
进气空气经过空气滤清器和增压器，进入气缸。
4. 燃烧控制系统：燃油和空气进入气缸后，在高压和高温的条件下发生燃烧反应。
潍柴电喷发动机通过精确控制燃油和空气的混合比例和喷射时机，以及优化燃烧室结构，实现更高的燃烧效率和更低的排放。
5. 排气系统：燃烧后的废气经过排气门排出，进入废气涡轮增压器，驱动涡轮，并通过废气管排放到大气中。
潍柴电喷发动机通过精确控制燃油和空气的喷射量和喷射时机，实现了更高的燃烧效率和更低的排放。
与传统的喷油器发动机
相比，潍柴电喷发动机具有燃油经济性好、动力性能高、响应迅速等优点，广泛应用于各种车辆和设备中。
电喷摩托车的维修方法与秘诀很多人都喜欢骑着电喷摩托车，因为在兜风骑行的时候很凉爽，那么如果骑行中不小心坏了应该如何维修呢?以下是店铺为你整理的电喷摩托车的维修方法，希望能帮到你。
电喷摩托车的维修方法1、先外后内在发动机出现故障时，先对电子控制系统以外的可能故障部位予以检查。
这样可避免本来是一个与电子控制系统无关的故障，却对系统的传感器、ECU、执行器及线路等进行复杂且又费时费力的检查，即真正的故障可能是较容易找到却未能找到。
以进气系统为例，ECU主要根据空气流量计测得的空气流量或进气管压力传感器测得的进气歧管压力来控制喷油量，因此进气系统密封不严而漏气会导致发动机失调，造成怠速不稳、易熄火、动力性和加速性变差，对系统的影响程度要比化油器式发动机要大得多。
诊断进气系统故障时，首先应按未装电控元件的基本诊断程序进行检查排除;如故障仍未排除，并确认是进气系统发生了故障时，首先应拆除空气滤清器，进行目测检查，排除一些一般性故障因素。
检查的内容包括如下项目：(1)检查空气滤清器滤芯及其周围是否有脏物、杂质或其它污染物，必要时更换。
(2)检查进气管是否破裂、漏气、老化或挤坏。
(3)检查各传感器与电脑的连接电线束是否松动或断开，电线是否有磨破或线间短路、断路的现象，电线插接头是否插接就位，有无腐蚀现象等。
(4)检查各传感器是否有明显的损伤。
2、先简后繁能以简单方法检查的可能故障部位先予以检查。
比如直观诊断最为简单，我们可以用看、摸、听等直观检查方法将一些较为显露的故障迅速地找出来。
直观诊断未找出故障，需借助仪器仪表或其它专用工具来进行诊断时，也应对较容易检查的先予以检查。
3、先熟后生由于电喷系统的构造和工作原理比较复杂，不同车型的电喷系统往往有较大的差异，在检查与排除电喷系统的故障时，必须了解各电喷系统的工作原理和构造特点，参阅需修车型的详细技术资料。
4、代码优先由于电喷系统愈来愈复杂，当发生故障时要判断故障的部位就更困难。
简述电喷汽油机进气系统和燃油系统的功能要求电喷汽油机是一种高效、环保、经济的发动机，它通过电子控制系统实现燃油的喷射和点火，从而达到更好的动力性能和燃油经济性。
其中，进气系统和燃油系统是电喷汽油机中不可或缺的两个部分，下面将对它们的功能要求进行详细介绍。
一、进气系统1.1 空气滤清器空气滤清器是进气系统中非常重要的一个组成部分，它可以过滤掉空气中的杂质和灰尘，保证进入发动机的空气是干净的。
因此，空气滤清器必须具备以下功能要求：（1）高效过滤：能够过滤掉直径小于5微米的颗粒物。
（2）低阻力：在保证过滤效率的前提下，尽量减小阻力。
（3）长寿命：具有较长使用寿命，在使用过程中不易损坏。
1.2 进气道进气道是连接空气滤清器和发动机缸体之间的管道，主要作用是将经过过滤后的新鲜空气引入发动机。
因此，进气道必须具备以下功能要求：（1）流量大：能够满足发动机在高速行驶时的大量氧气需求。
（2）阻力小：在保证流量的前提下，尽量减小阻力。
（3）耐高温：能够承受高温环境下的使用，不易变形或老化。
1.3 节气门节气门是位于进气道中的一个可控制开度的门，主要作用是控制发动机进气量。
因此，节气门必须具备以下功能要求：（1）响应快速：能够快速响应油门踏板的操作指令。
（2）精度高：能够准确地控制进气量，以满足发动机不同工况下的需求。
（3）可靠性好：具有较长使用寿命，在使用过程中不易损坏或失效。
二、燃油系统2.1 燃油泵燃油泵是燃油系统中非常重要的一个组成部分，它主要作用是将汽油从油箱中抽取并送入发动机。
因此，燃油泵必须具备以下功能要求：（1）流量大：能够满足发动机在高速行驶时的燃油需求。
（2）压力稳定：能够保持燃油的稳定供给，以满足发动机不同工况下的需求。
（3）噪音低：在保证流量和压力稳定的前提下，尽量减小噪音。
2.2 燃油过滤器燃油过滤器是燃油系统中非常重要的一个组成部分，它可以过滤掉汽油中的杂质和杂质，保证进入发动机的汽油是干净的。
