铁军智能闸机厂家讲解摆闸安装时单摆和双摆的安装方法和区别

翼闸、摆闸安装说明书1．材料准备:1）14芯线2.5-3米。

（可根据需要减少芯数） 2）M12地脚螺钉。

3）工具： M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀 2．本闸机定义：左位（主）主机副机左向右向右位（主）零位（主）左位（副）右位（副）零位（副）右电眼（收）备用电眼（收）防夹电眼（收）左电眼（收）右电眼（发）备用电眼（发）防夹电眼（发）左电眼（发）3． 摆杆的装配方法: （请按编号一一对应安装摆杆）图4 图54：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。

2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。

①. 把摆杆装入主机（按编号）②.紧固螺丝钉.注：1.人面对主机，左手边进入为左向，右手边进入为右向。

2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右位。

3．如使用单机，就仅使用主机。

（无连机线） ③.紧固螺丝钉.3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）。

1 安装尺寸（单位：mm ）：立 式桥 式5．请按接线图，将闸机连机线按序号一一对应连接：12345678101112914芯连机线131412345678101112913141234567810111291314123456781011129主机转接板副机转接板红黑红黑副电机转接头副电机转接头注：连机线的芯数可按需要减少。

(每个头的定义可参考副机连接板接线图)6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。

（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（请按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常。

）电源AC 220V-+蓄电池COM V+黑线白线红线+—控制板(此线厂商已接好)27．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。

官网： 铁军智能闸机厂家讲解防撞摆闸是如何做到保障人流畅顺的
防撞摆闸的广泛使用，相信我们大家都有见到过，防撞摆闸的高智能化技术，很好的解决了人们的出入困难。

也更为有效的解决了通行速度低的问题。

1、方便维护功能;
防撞摆闸具有故障自检，以及报警提示的功能，更为方便了用户的使用以及保养维护工作。

2、可以在线编程状态;
防撞摆闸人性化的设计可以通过内置按钮，在线编程设备的运行状态。

3、具有自动复位功能;
在规定时间内未通过，系统将自动关闭防撞摆闸，取消此次的通行权限。

4、可以连接多种设备读卡;
防撞摆闸可以接受继电器开关信号。

5、方便管理;
防撞摆闸可以直接通过远程参与设置管理。

官网： 防撞摆闸不仅可断点长开，满足消防人员的管理要求，也为我们日常的生活提供了很好的安全措施，它的防冲击防碰撞能力，更有效的为我们的人身安全提供了有力的保障。

深圳铁军智能是一家专注于安防通道闸机厂家，集研发、生产、销售、服务为一体的高新技术企业。

产品包括：人证合一识别系统闸机、人证对比识别系统闸机，人脸识别系统闸机，指静脉识别系统闸机、三辊闸、全高闸、平移闸、翼闸、防撞摆闸、一字闸、全高转闸、转闸等。

铁军智能闸机主要适用范围有：工厂，工地，学校，小区，车站，医院，景区，商场……等等安全防护通道出入口。

摆闸运行参数调节为使两台闸机的开关门速度和角度有更好的同步效果，每台闸机的运行速度和开门角度等参数可通过相关工具和软件单独进行调节。

调节方法如下：1.将闸机控制板的串口与PC机的串口用标准交叉串口线连接。

2.将闸机控制板的拨码开关设置为单摆模式或双摆主机模式，按下控制板复位键S1，在完成闸机硬件初始化动作后，闸机控制板才可以接受相应的调节命令。

3.打开串口调试助手等工具。

串口调试助手软件配置如下波特率：9600数据位：8校验位：无停止位：1注：发送所有命令给摆闸控制板需以十六进制方式发送，否则就无法正常通讯。

4.摆闸的开门角度为0~90度（十进制）可调，对应十六进制为0x00~0x5a,角度用aa表示发送：fe aa xx 00 00 00 ab (xx应为所输入的角度数)返回：aa xx （返回所输入的值，设置成功蜂鸣器会响一下，）5.摆闸的开门速度分四个参数调节，具体见下，每个参数的速度从0~20（十进制）可调，对应十六进制范围为0x00~0x14a) 摆闸闸门顺时针方向转动第1段的速度，即闸门前半段行程（启动阶段）的速度，用a1表示。

命令如下发送：fe a1 xx 00 00 00 ab (xx应为所输入的速度值)返回：a1 xx （返回所输入的值，设置成功蜂鸣器会响一下，）b）摆闸闸门顺时针方向转动第2段的速度，即闸门后半段行程（结束阶段）的速度用a2表示。

命令如下发送：fe a2 xx 00 00 00 ab (xx应为所输入的速度值)返回：a2 xx （返回所输入的值，设置成功蜂鸣器会响一下，）c) 摆闸闸门逆时针方向转动第1段的速度，即闸门前半段行程（启动阶段）的速度，用b1表示。

命令如下发送：fe b1 xx 00 00 00 ab (xx应为所输入的速度值)返回：b1 xx （返回所输入的值，设置成功蜂鸣器会响一下，）d) 摆闸闸门逆时针方向转动第2段的速度，即闸门后半段行程（结束阶段）的速度，用b2表示。

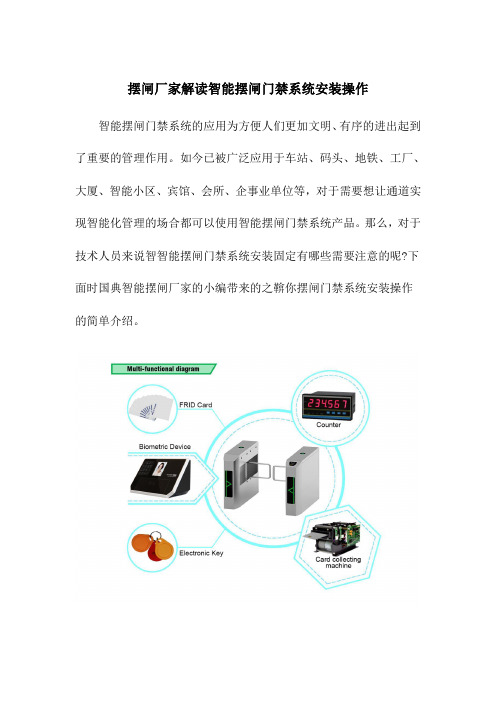

摆闸厂家解读智能摆闸门禁系统安装操作智能摆闸门禁系统的应用为方便人们更加文明、有序的进出起到了重要的管理作用。

如今已被广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等，对于需要想让通道实现智能化管理的场合都可以使用智能摆闸门禁系统产品。

那么，对于技术人员来说智智能摆闸门禁系统安装固定有哪些需要注意的呢?下面时国典智能摆闸厂家的小编带来的之鞥你摆闸门禁系统安装操作的简单介绍。

一、智能摆闸门禁系统的单摆安装操作：1、将智能摆闸门禁系统机箱放到固定位置，要使整个智能摆闸门禁系统设备处于最佳安装状态。

2、在智能摆闸门禁系统基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开智能摆闸门禁系统机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度都必须要符合膨胀螺丝的要求。

3、将智能摆闸门禁系统设备移至原位，然后打入膨胀螺丝并紧固螺丝即可。

二、智能摆闸门禁系统双摆安装操作：1、两台智能摆闸门禁系统连机使用，应先调试，再固定机箱，以防调试过程中需要微调机箱位置。

2、首先使2台智能摆闸门禁系统上电，使摆臂运行至关闭状态，然后对齐两台摆闸的摆臂，使摆臂在同一直线上，摆臂与摆臂之间的距离是3CM至5CM。

3、有加装红外的智能摆闸门禁系统，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。

另需要注意的是，对于用户要想保证智能摆闸门禁系统机器运转正常或者减少损坏，延长其使用寿命，那日常维护和保养视相当重要的。

以上是智能国典的小编提供的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。

深圳国典智能科技有限公司（简称国典智能）注册资金50万（美金），是一家隶属于RS Security Co.,Ltd(HK)专业从事智能人行通道闸系列产品（三辊闸，翼闸，摆闸，速通门，摆闸，一字闸，转闸，液压升降柱，路障机，道闸等安防产品）的研发，生产，销售为一体的高新技术企业。

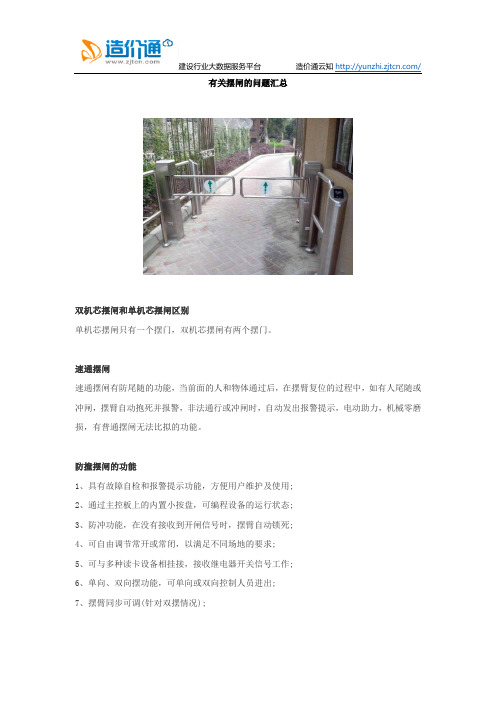

有关摆闸的问题汇总双机芯摆闸和单机芯摆闸区别单机芯摆闸只有一个摆门，双机芯摆闸有两个摆门。

速通摆闸速通摆闸有防尾随的功能，当前面的人和物体通过后，在摆臂复位的过程中，如有人尾随或冲闸，摆臂自动抱死并报警，非法通行或冲闸时，自动发出报警提示，电动助力，机械零磨损，有普通摆闸无法比拟的功能。

防撞摆闸的功能1、具有故障自检和报警提示功能，方便用户维护及使用;2、通过主控板上的内置小按盘，可编程设备的运行状态;3、防冲功能，在没有接收到开闸信号时，摆臂自动锁死;4、可自由调节常开或常闭，以满足不同场地的要求;5、可与多种读卡设备相挂接，接收继电器开关信号工作;6、单向、双向摆功能，可单向或双向控制人员进出;7、摆臂同步可调(针对双摆情况);8、防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位(直到复位为止)，且力度很小。

更多关于摆闸内容查询：/23483144.html摆闸安装注意事项1、在读卡期间，用户在通行指示灯未转为绿灯之前，严禁挤、靠、推动摆臂，以免影响设备的正常运行。

2、设备在未使用时，严禁坐或靠在摆臂上，以免引起闸机不必要的损坏。

3、建议设备安装处砌上50mm～100mm高的水泥安装平台。

4、不要将设备直接使用在露天或潮湿、有腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命。

5、当设备用于户外时，应加阳棚等遮雨设施。

6、在通行时，用户只需刷卡通过，不要在通行过程中强力推动摆臂运动。

7、有雷电时请勿使用本机，以防损坏闸机。

8、应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生。

9、本设备外壳为不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚硬物品擦洗外表，以免划伤影响美观，同时应禁止用水冲洗，以免造成电控系统短路，而损坏设备。

10、定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。

闸机安装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在当今高度发达的科技时代，闸机作为一种重要的安全管理设备，在各类场所得到了广泛应用。

智能人行通道摆闸机技术参数及设置操作、安装调试步骤与注意事项一、智能人行通道摆闸机技术参数：1、机箱材料：标准304号不锈钢；2、机箱尺寸：以实际产品为准；3、标准桥式机箱：1200长*280宽*980高（MM）；4、标准立式机箱：380长*280宽*980高（MM）；5、标准立柱机箱：主柱直径168mm、附杆直径：88mm、主柱高度：1050mm；6、摆臂长：230MM-830MM；7、通道宽度：500MM-1700MM；8、摆臂传动角度：180度；9、摆臂材料：不锈钢摆臂与亚克力摆臂（可选择）；10、摆动方向：单向或双向；11、工作电压：AC220 ±10% V/50 ±10% HZ；12、驱动电机：24V 直流有刷电机；13、通行速度： 40人/分钟（常开），25-30人/分钟（常闭）；14、闸门开、关时间： 1-2秒；15、正常使用寿命：300万次以上；16、上电后进入通行状态所需时间：1秒；17、工作环境：室内、室外（阴棚）；18、温度：-10℃～50℃ 相对湿度：≤90%，不凝露；19、输入接口：继电器干接点信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA；20、通信接口： RS485标准距离≤1200米。

二、主板系统参数设置及操作方法：（一）、通用描述：1、菜单：用于进入菜单设置项。

2、上：用于向上移动菜单项或增加数值。

3、下：用于向下移动菜单项或减小数值。

4、确定：用于进入菜单项设置项或确定当前修改值。

5、取消：用于返回上一级菜单或取消当前操作。

（二）、进入和退出菜单的设定：1、按“菜单”键，进入密码输入界面，默认密码为“上”键按两下，“下”键按四下，按“确定”进入菜单界面。

2、如果操作有误，按“取消”键重置。

3、进入菜单后按“上”、“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。

三、安装步骤与注意事项：（一）、土建及安装：1、首先在主控板闸机底座中部预埋铺设RVV3*1.5单相AC220V 电源线1根，从板闸机不需要电源线（注：如从板闸机需要安装门禁，需铺设一条RVVP3*1.0电源线）。

一、道闸机安装说明：1、机体固定：将4个M12膨胀螺丝固定到预定位置，固定压块压住机体并将膨胀螺丝锁紧。

2、固定栏杆：将栏杆固定到道闸机龙爪（注意不要损伤连线）。

3、调节闸杆平衡：由于在出厂时，平衡已经调节过，这里只做微调，将弹簧顺时针调节，增强弹簧拉力，反时针调节，放松弹簧。

新装的机器调节见机体上平衡调节说明书。

用户在更换闸杆时，按下图所示步骤安装。

4．道闸机控制器的接线方法208H道闸控制器接线端顺序图接口功能定义1．1pin （AC220V）、2pin （AC220V）为市电接入2．3pin（电机）、4pin（电容）、5pin（电容）为电机接入3．6pin（遇阻）、7pin（遇阻）预留接口，如电压偏高地区，请用跳线短接6pin、7pin两遇阻端。

4．8pin(闪灯) 、9pin（闪灯）为闸杆指示灯接口，5．10pin(天线)为红外接收模块接口。

6．11pin(红外负)、12pin(红外正)预留接口，7．13pin(地感输出)预留接口，8．14pin(COM)为地线接口，也称公共端。

9．15pin(上键)16pin(下键)接口，如208H型道闸机，需将显示屏控制线升闸、降闸、公共端接到道闸控制器的上键、下键和COM上。

10．17pin(单键)18pin(停键)11．19pin(对射) 预留接口，如需外接地感或对射探头，请联接至“COM”及“对射”端。

12．20pin(常开)、21pin（公共端）、22pin（常闭）预留接口，如外接红绿灯请连接至“常开”、“公共端”、“常闭”端子。

13．23pin（地感线圈）、24pin(地感线圈)为地感线圈接线端，地感线圈长度一般为2米，宽1米，使用线径0.75单芯铜线绕4圈。

5、线路连接：（1）将手动按钮开关安在适当位置（可以不用），通过双芯屏蔽线接入道闸控制器。

（2）将电源线引入道闸机控制器（请通过漏电保护开关并注意良好接地）。

(3)将栏杆上的天线及灯光电源线，红外发射引线（H型独有）穿过主轴孔与机箱内预留插件对接（具体连接方式参见控制器面板接线示意图）。

1摆门闸机介绍A FC—GA T—B18D型双摆门式闸机由安装在左右两个箱体上的对称门页形成一个通道。

外壳采用2.0mm厚不锈钢拉丝板制作，整机设备包含：不锈钢外壳、读卡器模块、旋转机构、人体检测光电传感器、门页、高亮度VFD中英文信息提示屏、通行指示灯、语音播放模块、网络控制单元和电源模块。

外形图如下：通过设定开关可以将闸机设置为常开、常闭两种工作模式。

在常闭模式下，无有效卡时，门页处于关闭位置；当闸机读到有效卡时，门页自动打开，当人通行过闸机后，门页自动关闭。

在常开模式下，门页处于打开状态；当闸机读到有效卡时，门页仍然处于打开位置，当人通行过闸机后，门页处于打开位置。

只有当有人非法进入闸机时，门页才自动关闭。

为了防止闸机伤人，在门页活动区域安装了多点红外传感器，一旦检测到转动区域有人，门页自动停止转动，直到离开该区域，门页才会关闭。

即使门页在转动过程中碰触到顾客，设计的转动力矩有限，不会伤人。

一旦门页关闭到位，卡销立即锁住转轴，不能再被转动。

门页材料和中间的隔板材料均采用透明的蓝色有机玻璃，美观大方。

闸机通过TCP/IP网络接口，或者RS422（RS232）串行通讯接口或者无源触点开关量接口与计算机管理系统连接。

闸机通过设定开关可以设置为超时自动扣票和不扣票两种模式。

通过计算机管理系统可以将闸机设置为正常工作模式、紧急模式（自由通行）、通道关闭模式。

闸机最大预存刷卡张数为9999张，每通行一人，闸机自动扣票一张，剩余未通行的门票数量将会清晰显示在屏幕上。

闸机支持条形码读卡器和各种RFID卡读卡器，条形码读卡器窗口采用耐磨的石英玻璃。

双摆门式闸机适用于工厂、办公大楼、图书馆、展览馆等场所。

2闸机电路板总体介绍2.1电路板介绍摆闸所有电路板集合①为主控板：②为电机驱动板；③电源转换板；④指示灯板；⑤电磁铁控制板；⑥嵌入式工控机；⑦半圆板。

2.1各电路板功能及连接主控板：向下控制闸机向上控制接受工控机信息，电机驱动板：位电机提供电源接受主控板控制电机转向的信息电源转换板：接收输出48v 电压每个接口都是相同的直流电压指示灯板：通道的指示灯显示电磁铁控制板：控制电磁铁。

智能摆闸通道闸解决方案智能摆闸通道闸解决方案多奥摆闸通道闸整个产品外形采用304不锈钢板冲压成型，智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。

可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。

摆闸通道闸主要设备简介摆闸通道闸是多奥自主研发、生产的智能通道管理设备，将机械、电子、微处理器控制及各种读写技术有机地融为一体，整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口。

适用于单向或双向控制人流以及电动车、自行车车流的进出口通道。

【功能特点】●具有故障自检和报警提示功能，方便用户维护及使用；●通过主控板上的内置小按盘，可编程设备的运行状态；●机械结构防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；●防冲功能，在没有接收到开闸信号时，摆臂自动锁死；●摆臂同步可调（针对双摆情况）；●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；●可调节常开或常闭，以满足不同场地的要求；●可与多种读卡设备相挂接，接收继电器开关信号工作；●单向、双向摆功能，可单向或双向控制人员进出；●可直接通过管理计算机实现远程控制与管理；●延时自动复位，标准为开启后5秒自动复位；●断电摆臂自动摆开、上电自动闭合，符合消防要求。

●声（光）报警功能，含非法闯入报警、(反向闯入关闸)；等；●计数功能（可选配）；●防夹功能(桥式4对红外可选配)；●精准的逻辑判断、红外复位功能(4或6对红外)；●语音输出，人性化提示正确通行（可选配）。

【技术参数】◇机箱材料：国产标准(304号)不锈钢◇机箱尺寸：1200长*280宽*980高（mm）◇摆臂长：≤350mm◇重量：毛重65Kg◇摆臂传动角度：180度◇摆动方向：单向或双向◇工作电压：AC220 ±10% V/50 ±10% HZ◇驱动电机：直流有刷电机（24V）可选配直流无刷电机（24V）◇输入接口：干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA◇通信接口：TCP/IP通讯◇通行速度：40人/分钟（常开），25-30人/分钟（常闭）◇闸门开、关时间：1-2秒◇上电后进入通行状态所需时间：3秒◇出现故障后的自动复位时间：10秒◇工作环境：室内、室外（阴棚）◇温度：-15℃—— 60℃相对湿度：≤90%，不凝露摆闸通道闸功能参数介绍软件部分主要功能（1）查询、更改资料（2）资料打印（3）可选打印报表（4）任意级操作员制（5）卡片用户管理进场系统说明固定卡持有者：1) 在闸机前取出IC/ID卡在读卡机感应区域晃动（约10CM）；2) 值班室电脑自动核对、记录；3) 感应过程完毕，发出“嘀”的一声，过程结束；4) 闸机自动打开，如读卡有误，系统自动提示等；5) 入场；6）通过后闸机自动关闭。
