八达开关培训资料

  • 格式：ppt
  • 大小：5.23 MB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

35KV开关培训讲义

35KV开关培训讲义

GIS结构、原理及操作 2.4.2 三位置开关操作的注意事项
7）馈线接地请遵守五项安全守则： 与开关柜绝缘。 确保不会重合闸。 检查供电侧的安全绝缘。 接地和短路。 覆盖或隔离附近的带电体。 • 8）要确保断路器不会打开应： 向上拉锁定装置 装上挂锁 • 9）解除接地时应： 取下挂锁 锁定装置的杆自动向下回位 操作断路器到“分开”位置 操作接地开关到“分开”位置
（13）带手动曲柄联结器 的机构 （14）铭牌
• 按下断路器面板上的ON 按钮，断路器即合闸。通过真空灭弧室外的 操作杆，操作传递到真空灭弧室。之后，马达立即将弹簧储能。 • 如果马达的供电有问题，该弹簧可以通过手柄手动储能。为了手动储 能，面板上有一个孔，储能手柄可通过该孔和齿轮机构啮合。弹簧的 储能状态可由指示器读出。 • 操作机构箱由一个可移开的盖板封闭，盖板上有为控制元件和指示器 开的孔。
GIS结构、原理及操作
① 辅助触头 S1 ② ON 按钮 ③ 合闸线圈 ④ 分励脱扣器 ⑤ OFF 按钮 ⑥ 断路器的操作轴 ⑦ 分闸弹簧 ⑧ 操作计数器 ⑨ 断路器的位置指示器
⑩“合闸弹簧储能/未储能
”指示器
GIS结构、原理及操作
上图为不带前板的断路器操作机构箱
（11）辅助触头
（12）合闸弹簧Biblioteka 4MT7 型电压互感器GIS结构、原理及操作
2.5.3 电流互感器特性： (6) 没有承受介电压力的铸 塑树脂部件 ⑺ ⑻ ⑼ ⑽ 电流互感器可安装于母 线上 可安装于断路器外壳上 可安装于柜接头处 可安装于电缆上
⑴ 符合 IEC 60 044-1 标准 ⑵ 设计为环形电流互感器；
⑶ 环形铁心作为二次绕组的载体
•
GIS结构、原理及操作 2.4.3 母线接地开关操作时的注意事项

配电系统常用开关设备培训课件

配电系统常用开关设备培训课件

2021/3/3
8
第一节 高压断路器
• 6 灭弧原理
• (1)、油断路器的灭弧
这类断路器用油作灭弧介质，电弧在油中燃烧时，油受 电弧的高温作用而迅速分解、蒸发，并在电弧周围形成气泡。 能有效地冷却电弧，降低弧隙电导率，促使电弧熄灭。在油 断路器中设置了灭弧装置（室），使油和电弧的接触紧密， 气泡压力得到提高。当灭弧室喷口打开后，气体、油和油蒸 气本身形成一股气流和液流，按照具体的灭弧装置结构，可 垂直于电弧横向吹弧，平行于电弧纵向吹弧或纵横结合等方 式吹向电弧，对电弧பைடு நூலகம்行强力有效的吹弧，这样，就加速去 游离过程，缩短燃弧时间，从而提高了断路器的开断能力， 电流过零时灭弧。
2021/3/3
5
第一节 高压断路器
• 3 型号表示方法（GB标准）
高压断路器的型号是由字母和数字组成，表示如下：
2021/3/3
6
第一节 高压断路器
• 4 主要技术参数
（1）额定电压。额定电压是指断路器能承受的正常工作线电
压。目前，我国电力系统中断路器采用的额定电压等级为 （10KV、35KV、66KV、110KV、220KV、330KV、500KV)。
（3）额定开断电流。在额定电压下，规定的时间内断路器能 可靠切断的最大电流的有效值，称为额定开断电流Ik，它表 示断路器的断路能力。我国规定额定开断电流为：1.6、3.15、
6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、 100kA等
2021/3/3
7
第一节 高压断路器
2021/3/3
9
第一节 高压断路器
(2)、SF6断路器的灭弧原理
SF6断路器用SF6气体作为灭弧介质。SF6气体是理想的 灭弧介质，它具有良好的热化学性与强负电性。 （a）热化学性，即SF6气体有良好的热传导特性

QJZ2000八达组合开关

QJZ2000八达组合开关

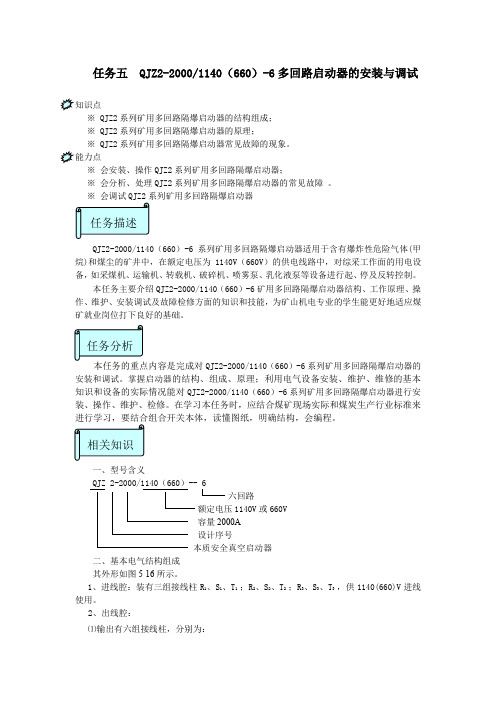

任务五 QJZ2-2000/1140（660）-6多回路启动器的安装与调试知识点※ QJZ2系列矿用多回路隔爆启动器的结构组成； ※ QJZ2系列矿用多回路隔爆启动器的原理；※ QJZ2系列矿用多回路隔爆启动器常见故障的现象。

能力点※ 会安装、操作QJZ2系列矿用多回路隔爆启动器；※ 会分析、处理QJZ2系列矿用多回路隔爆启动器的常见故障 。

※ 会调试QJZ2系列矿用多回路隔爆启动器QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在额定电压为1140V （660V ）的供电线路中，对综采工作面的用电设备，如采煤机、运输机、转载机、破碎机、喷雾泵、乳化液泵等设备进行起、停及反转控制。

本任务主要介绍QJZ2-2000/1140（660）-6矿用多回路隔爆启动器结构、工作原理、操作、维护、安装调试及故障检修方面的知识和技能，为矿山机电专业的学生能更好地适应煤矿就业岗位打下良好的基础。

QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器的安装和调试。

掌握启动器的结构、组成、原理；利用电气设备安装、维护、维修的基本知识和设备的实际情况能对QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器进行安装、操作、维护、检修。

在学习本任务时，应结合煤矿现场实际和煤炭生产行业标准来 一、型号含义QJZ 2-2000/1140（660）-- 6六回路额定电压1140V 或660V 容量2000A 设计序号本质安全真空启动器二、基本电气结构组成 其外形如图5-16所示。

1、进线腔：装有三组接线柱R 1、S 1、T 1 ；R2、S 2、T 2 ；R3、S 3、T 3 ，供1140(660)V 进线使用。

2、出线腔：⑴输出有六组接线柱，分别为：U1、V1、W1 第1回路接线柱；U4、V4、W4 第4回路接线柱；U2、V2、W2 第2回路接线柱；U5、V5、W5 第5回路接线柱；U3、V3、W3 第3回路接线柱；U 6、V6、W6 第6回路接线柱；⑵在出线腔内装有控制端子排，做为远控、程控回路和通信等使用。

八达开关培训资料

八达开关培训资料

失败案例反思
案例一
某医院因八达开关维护不当导致安全隐患
案例二
某工业园区因八达开关设计缺陷导致生产中断
案例三
某建筑因八达开关安装不当导致火灾事故
案例互动讨论
如何从成功案例中提 取经验？
如何运用八达开关的 实际应用案例？
如何从失败案例中吸 取教训？
06
八达开关未来发展
技术创新与升级
技术创新
加大研发投入，提升产品技术含量，增强核心竞争力。
02
八达开关技术培训
技术原理与特点
八达开关技术原理
详细介绍八达开关的技术原理，包括 机械原理、电子原理等。
八达开关特点
详细介绍八达开关的特点，包括性能 特点、安全特点等。
安装与调试
八达开关安装步骤
详细介绍八达开关的安装步骤，包括准备工作、安装过程、 安装后检查等。
八达开关调试步骤
详细介绍八达开关的调试步骤，包括初步调试、精调等。
对业务流程进行全面梳理，找出瓶颈和低效环节 ，进行优化。
制定详细流程
根据业务需要，制定详细的工作流程和操作规范 ，确保工作有序进行。
强化流程执行
通过培训和指导，强化员工对流程的遵守和执行 ，提高工作效率和质量。
绩效考核与激励
设定明确目标
01
制定具体的、可衡量的绩效目标，使员工明确自己的工作方向
和要求。
建立考核机制
02
根据工作性质和目标，建立合理的考核机制，对员工进行公正
、客观的评价。
提供激励措施
03
根据考核结果，提供相应的奖励和激励措施，激发员工的工作
动力和创造力。
05
八达开关案例分析
成功案例分享
1 2

初级电工培训手册

初级电工培训手册

初级电工培训手册1、馈电开关的操作、内部元器件的功能、电气元件的配线、常见元器件的更换、整定值的调整及其依据。

2、磁力启动器的接线、操作、内部元器件的识别，电气元件配线、常见元器件的更换、整定值的调整及其依据。

2、照明综保的接线、操作、内部元器件的识别、电气元件配线、常见元器件的更换、整定值的调整及其依据。

馈电开关馈电开关是一种在隔爆外壳内装有三相自动馈电开关和若干保护装置的低压电器。

主要用于煤矿井下低压配电线路中，可作为采取变电所低压馈电开关或工作面配电点低压总开关，有的也可与高压配电箱、干式变压器联合组成向综采工作面供电的移动变电站。

自动馈电开关一般为手动合闸，跳闸有手动和自动跳闸两种方式。

我矿主要用南京双京的KBZ系列及八达的BKD系列，电光KBZ系列馈电开关与八达馈电开关原理基本一样，以下仅以南京双京的KBZ2-400/1140(660)和八达的BKD20-400/1140(660) Z加以说明，同品牌630型馈开与400型馈开原理相同。

一、南京双京KBZ2-400/1140KBZ2-400/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V额定电流400A、200A 的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。

用单片机智能化保护，全中文显示，操作直观简便。

1.电气原理（1）电源接通电源开关SA1，通过电源整定选择电压等级后，控制变压器TC1有电，副边输出0-127V，分别供电源模块A2、合闸继电器KA1，其中127V，经全波整流后由17、18号线供合闸电磁铁QZ；变压器T2输出53V经整流QL1后供欠压线圈Q分励线圈F，输出10V 供过载、断相试验用。

（2）合闸前状态当不使用风电和瓦斯闭锁时需要将26和35、35和34短接，即FD和WS为闭合状态。

bkd20400开关说明书中文(八达)

bkd20400开关说明书中文(八达)
2. 保护单元采用先进的 16 位计算机技术�辅以工业级外围芯片�精密小型互感器� 小型专用继电器�高精度的 A/D 转换器对交流信号进行直接采样运算�更加真 实的反映电网的实时运行状况�保护可靠灵敏�测量精度高。
3. 当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时�开关能自动有 选择、快速地切除故障线路、记忆显示故障参数�并对开关实施闭锁�只有解除 故障�并经人工复位后才能重新合闸送电。同时�开关还具有漏电闭锁保护功能� 模拟漏电、短路等试验功能�实现风电闭锁与瓦斯闭锁功能。
5A 为一个变化间隔递增。 c. 短路倍数�短路电流�整定电流的比值�分 3、4、„、10 八档。 d. 欠压保护�欠压保护功能选择�可选“打开”或“关闭”。 e. 系统状态�开关在电网中的位置选择�可选“总开关”或“分开关”�注意应与
开关侧板上的扭子开关 K 一致。 f. 漏电延时�选择性漏电保护动作延时时间�分 0ms、50ms、100ms、150ms、200ms、
BKD20-400 /1140(660) Z
矿用隔爆真空馈电开关
执行标准�MT871-2000 Q/BD15-2002
浙江八达真空电气有限公司
2005 年 10 月
一、用途、功能及使用条件
1. 本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境�在交流 50Hz、660V 或 1140V�额定电流 400A 及以下的线路中�开关既可作配电系统 的总开关�也可作配电支路首、末端的分开关。
二、主要技术参数
1�额定电压�1140V、660V。 2�额定电流�400A。 3�断路器的极限分断能力�8000A。 4�断路器分断时间不大于 30ms。 5�大于 5000A 的短路电流�无条件瞬动、切断故障时间小于 60ms。 6�开关在分闸状态、负荷侧绝缘电阻在 40KΩ �1140V�、22KΩ �660V�闭锁值

培训讲义-开关设备、防雷接地(一)

培训讲义－开关设备、防雷接地(一)培训讲义－开关设备、防雷接地一、开关设备1.开关设备的种类开关设备是指用于开闭电路的设备，通常包括开关、隔离开关、接触器、断路器等。

2.开关设备的安全使用：（1）操作前，开关设备的外观应该检查清洁，并检查连接线是否紧固牢固；（2）开关设备的信号输入应该遵循相应的输入电路，不能随意更改；（3）如果在使用过程中发现开关设备故障，应该及时停止使用并维修。

3.开关设备的正确维护保养：（1）在清洁时应注意禁用有腐蚀性的溶剂，使用清洁剂时要用干布擦拭干净；（2）开关设备长时间未使用时，应该进行润滑保养；（3）同时，应经常检查开关设备的固定件和电缆的固定状态。

二、防雷接地1.什么是防雷接地防雷接地是指在雷暴时采取措施防止闪电对设备产生影响，主要包括接地网、接地桩等。

2.防雷接地的分类（1）用于接地的材料可分为导体和非导体两类；（2）用于接地的形式可分为埋地式和架空式两种。

3.防雷接地设施的安全使用（1）在进行架空式防雷时，应注意采用合适的杆塔和挂点，并保证安全装置的牢固性；（2）在进行埋地式接地时，应确保接地电阻的大小符合要求，并且接地设施应远离其他电缆或通信线路；（3）防雷接地设施应定期进行维护检查，如有故障应及时维修。

4.防雷接地的注意事项防雷接地应定期检查，以确保其安全有效。

同时，在采用防雷接地措施的同时，也应注意其他防雷措施的使用，如避雷针等。

总之，在使用开关设备和防雷接地措施时，一定要注意安全原则，以保证设备的正常使用和人身安全。

同时，定期对开关设备和防雷接地设施进行检查维护，以确保安全有效。

八达开关培训资料解读


内部元器件:
该馈电开关开关腔内主要有:控制门板、内侧板和本体 三部份构成。 控制门板主要有时间继电器、交流接触器、整流桥、 保险管、按钮等元器件构成； 内侧板主要有三相电抗器、滤波板器板、控制变压器、 电容器、零序变压器、万转开关、保险、阻容吸收、电压 转换板、保险等元器件构成； 开关本体主要有真空短路器、行程开关、合闸线圈、 脱扣线圈、无压释放线圈等元器件构成；
ZLQ4
CA20 短路器 X1 X2 X3 T2 11 34 J3-3 1 5 41 42
ZLQ1 ZLQ2
侧板 CA4 41 1 10 FU2 8 127V 9 手柄 1 2 3 4 T1 4 0 660V 1140V FU1 5
5
127V J3-2
C1
0.47uf/6.38 v
吸合线圈
脱扣线圈
14 15 6 15 8 9
辅助3
16 3 24 26 27 25
95
22 23 24 26 27 25 0 89
18 19 20 16 7 10 11 3
53 54 55 56 58 57 0 59 KM-4 KM-2 辅助2
电流互感器
56 58 65 66 0 5 14 10 3 7 76 79 77 78
阻熔吸收的作用
1、为防止真空断路器切断感性负荷时产生的 操作过电压对设备绝缘的损坏（即过压吸 收）。 2、用来增加线路的绝缘程度。
零序电压互感器和零序电流互感器的作用
在作分开关使用时，在电网出现漏电时，通 过零序电压互感器产生零序电压信号作为功 率方向型保护采集零序电压信号，零序电流 互感器在电网出现漏电时，通过零序电流互 感器产生零序电流信号作为功率零序电流信 号。
管脚
4-12 C相电流 输入

八达开关培训资料

八达开关培训资料xx年xx月xx日•八达开关产品概述•八达开关工作原理•八达开关使用方法•八达开关维护保养•八达开关安全注意事项•八达开关产品系列比较•八达开关相关资料目录01八达开关产品概述八达开关产品是深圳市八达电器有限公司旗下的核心产品，主要经营各种类型的开关、插座及相关零配件。

该公司拥有多年的开关专业制造经验及多项产品设计专利，致力于为客户提供高品质、高性价比的产品和优质的服务。

产品介绍产品特点便捷实用：产品系列丰富，可满足不同场合和需求，安装简单方便，操作灵活。

美观大方：产品设计简约时尚，线条流畅，与各种装修风格相匹配。

耐用性强：采用高品质工程塑料和锡磷青铜材料，耐磨损、抗老化、寿命长。

八达开关产品特点主要有以下几个方面安全性高：采用一体化铜件设计，电流负荷能力强，能有效防止电弧和过载，使用更安全。

八达开关产品广泛应用于以下领域家庭装修：适用于家庭装修中的各类开关面板、插座及排插等需求。

工装建筑：适用于各类工程装修中的开关、插座及相关零配件的需求。

电子设备：适用于各类电子设备中的开关、插座及相关零配件的需求。

其他应用：适用于其他需要开关、插座及相关零配件的场所和需求。

产品应用02八达开关工作原理八达开关的电源电路采用AC/DC转换器将交流电转换为直流电，为整个设备提供稳定的供电。

电路原理电源电路控制电路负责接收用户的输入信号，并转换为开关的内部控制信号，实现开关的远程控制。

控制电路保护电路包括过载保护、短路保护和过电压保护等，以确保开关在异常情况下自动切断电源，保护设备和人身安全。

保护电路自动控制八达开关支持自动控制功能，可以通过预设的程序或传感器实现开关的自动通断控制。

手动控制通过面板上的按钮或其他手动控制方式，用户可以控制开关的通断状态。

远程控制通过通讯接口或网络，用户可以在远端对开关进行通断控制和状态监测。

控制原理在就地模式下，开关直接接通或切断电源，不受其他控制信号的影响。

就地模式在远程模式下，开关接收来自控制系统的通断信号，根据信号自动切换开关的状态。

八达电气组合开关使用说明书

QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书执行标准：MT111-1998Q/320583 ADBD 006-2005江苏八达真空电气有限公司二00六年四月QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。

1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z—2000/ 1140额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；1.3.6在无显著振动和冲击的地方；11.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。

1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路，能防止控制线路短路或接地时引起自起动事故的发生；1.4.2 组合开关控制与保护采用PLC对系统进行实时监控，本公司自行研发应用软件，可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁，具有智能化程度高、性能稳定、动作可靠，设定方便简捷、保护准确可靠等优点；1.4.3 专门设计了和PLC配套的外部数据采集器，对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展，并具有A/D转换、判断和处理等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

滤波器板 三相电抗器 （SK）
三相电抗器的作用：
将直流检测回路与三相交流回路连接起来， 使主回路中的交流电压产生一个相对0点， 使直流电压通过电抗器与三相电网形成回 路，避免三相交流通过即隔交通直。
滤波器的作用：
1、为避免在漏电时产生零序信号对直流附加 电源的干扰，造成开关误动作； 2、使附加直流电源信号在经过该点时不出现 接地，使其能够直接由三相电抗器与三相 电网构成回路。
72
J5 747.5K/10W
FD
辅助4 12 0
19 20
86 87
瓦斯闭锁信号
A
B F D AC9V
风电闭锁信号
71 1 2 3 4 总开关 77 78 K-1 分开关 84 C2 79 3uf/6.38 v 82 T3 660/50V
七芯接线端子
15 5 17 28 29 30 28 29 30 17 12 4 60 61 62
45 44 46 44 KM-3 49 59
Q1 KM-1 辅助1
Q2
KM
44 63 8 12 4 6 11 9 67 68 69 70 总开关 K-2 分开关 J5
ZNBH-II智能化保护器
18 19 37 J4-1
12 38 17
ZLQ3 无 压 释 放
51 Q3 52
KM-2 辅助2
62 64 59
内部元器件:
该馈电开关开关腔内主要有:控制门板、内侧板和本体 三部份构成。 控制门板主要有时间继电器、交流接触器、整流桥、 保险管、按钮等元器件构成； 内侧板主要有三相电抗器、滤波板器板、控制变压器、 电容器、零序变压器、万转开关、保险、阻容吸收、电压 转换板、保险等元器件构成； 开关本体主要有真空短路器、行程开关、合闸线圈、 脱扣线圈、无压释放线圈等元器件构成；
BKD20-400真空馈电开关技术要点及关键技术

1)馈电开关的用途和功能 2)型号说明 3)主要技术参数 4)按键操作说明 5)操作步骤 6)内部元器件、电气原理图 7)馈电开关的工作原理 8)维护和故障排除
一、馈电开关的用途和功能：
1、本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流 50HZ、660V或1140V，额定电流400A及以下的线路中，开关既可作配电系统的总开 关，也可作配电支路首、末端的分开关。 2、当线路出现短路、过载、漏电、断相、过电压、欠电压等故障时，开关能自动有 选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除 故障，并经人工复位后才能重新合闸送电。 3、馈电总开关、分开关可组成完善的两级选择性漏电保护系统。选择性漏电保护采 用独特的基于故障分量无功功率方向及故障电流大小的综合判据，配合多重出口 等防误动措施，适用于各种电缆长度的井下低压电网，选择性能好。 4、开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝 缘电阻值在线显示功能。 5、具备风电闭锁功能、瓦斯电闭锁功能，连接方便。 6、全中文液晶显示，菜单式操作，控制操作简单、显示信息丰富；除保护功能外， 还具有完善的自诊断功能，具有开关状态、负荷电流、电网电压、有功功率的实 时显示功能，故障类型及故障参数的记忆查询功能。
辅助3
16 J4 0
2 3 4 16 14 13
22 23 24 26 27 25
95
22 23 24 26 27 25 0 89
18 19 20 16 7 10 11 3
53 54 55 56 58 57 0 59 KM-4 KM-2 辅助2
电流互感器
56 58 65 66 0 5 14 10 3 7 76 79 77 78
阻熔吸收的作用
1、为防止真空断路器切断感性负荷时产生的 操作过电压对设备绝缘的损坏（即过压吸 收）。 2、用来增加线路的绝缘程度。
零序电压互感器和零序电流互感器的作用
在作分开关使用时，在电网出现漏电时，通 过零序电压互感器产生零序电压信号作为功 率方向型保护采集零序电压信号，零序电流 互感器在电网出现漏电时，通过零序电流互 感器产生零序电流信号作为功率零序电流信 号。
功率方向型的定义：
是指通过检测开关的零序电流和零序电压的 大小和相位与开关的对地电阻之间的变化关 系作为漏电保护。
漏电闭锁主要作用：
漏电闭锁主要用在低压网络，其作用是对电动机及 供电电缆的绝缘水平进行合闸前的监视。当绝缘电 阻降低到规定值或发生漏电时，漏电闭锁保护装置 动作，将控制开关或磁力起动器闭锁，使之不能送 电；漏电闭锁只监视在断电状态下的供电线路，当 主回路带电工作时，它便退出工作。漏电闭锁保护 能使有故障的供电回路不投入工作，从而减少外露 火花的机会。
二、馈电开关的型号说明：
BKD 20 400/1140(660)Z
智能真空 额定电压 额定电流 设计序号 矿用隔爆馈电开关
－
三、主要技术参数：
1、额定电压：1140V、660V。 2、额定电流：400A 3、断路器的极限分断能力：8000A 4、断路器分断时间：不大于30ms。 5、大于5000A的短路电流：无条件瞬动、切断故障 时间小于60ms 6、出现口：主回路4个，可穿不大于直径68mm的橡 胶的橡胶；辅助回路3个，可穿不大于直径22mm的 橡胶
四、开关操作方法：
1、将馈电开关的操作手柄由“闭锁”位打到“电 源”位置，显示器显示“分闸待机”； 2、按合闸按钮断路器吸合，显示器显示“合闸运 行”； 3、按分闸按钮断路器断开。（注：在电动不能分 闸时，可通过开关侧面的即停按钮进行分闸）
五、按键操作说明：
1、侧板的钮子开关K的位置 作总开关或单台单独使用时，先将侧板上的钮子开关K，打在“总开关”的位 置 ；若作分开关使用时，应打在“分开关”的位置；同时在菜单速写屏里的“系 统状态”也需对应地设置为“总开关”或“分开关”。 2、操作说明 1）按键 复位：按下该键，装置处于复位状态；释放该键，装置从起始位置进入工作状态。 确认：按下该键，执行光标（反白显示）处的操作。 上选：按下该键，可使光标上移，或使反白显示处的参数增加。 下选：按下该键，可使光标，或使反白显示处的参数减小。
八、维护和故障排除：
1、定期清除油垢、锈斑、检查接线装置、接地装置，防爆面定期涂防锈 油、转动轴及时加润滑油。 2、手柄在“电源”位时，综合保护插件各引脚的电压
管脚 电压 1-11 AC100V 12-16 DC40V 5-15 零序电流 输入 20-12 风电闭锁 接点 14-12 零序电压 输入 7-8 网络遥控 合闸 2-12 A相电流 输入 9-10-18 控制继电 器引脚 3-12 B相电流 输入 12-13 开关状态 信号
管脚
4-12 C相电流 输入
19-12 瓦斯电闭 锁接点
电压
故障
“电源”位时无显示
原因
电源没有加到保护插件上 电源没有加到显示板上 加到显示板的负电压不对 没有55V电源
排除
1、检查矩形插座1、11脚电压为100V 2、检查变压器输入、输出端电压保险管等 3、将显示板连线插接牢固 调显示板上电位器，J1-4脚对地电压为-4V~6V 检查分励电路和FU5熔断器 1、检查合闸线路和保护器 2、检查127V线路 3、检查整流桥是否损坏 检修变压器 查线 查保护中的D11-D15、R42-R43等元器件
保险(FU2)
保险 (FU1)
K-1
馈电开关腔内侧板背面元件图
交流接触器 (J5)
馈电开关腔内本体正面元件图:
真空断路器
开关本体
电流互感器
电流互感器的作用
作为馈电开关综合保护器过流电流显示信号 的采集装置。
行程开关 (KM1-KM5)
馈 电 开 关 本 体 侧 面 图
脱扣线圈 (Q2)
无压释放线圈 (Q3)
智能保护器外形图:
保护器插座与门板插头连接
1Leabharlann 51011
15
20
保护器内元器件
R45
D11 D15 R43
地 线
J1-J4
可调电位器
BKDD20-400/1140（660）Z矿用隔爆真空馈电开关电气原理图
