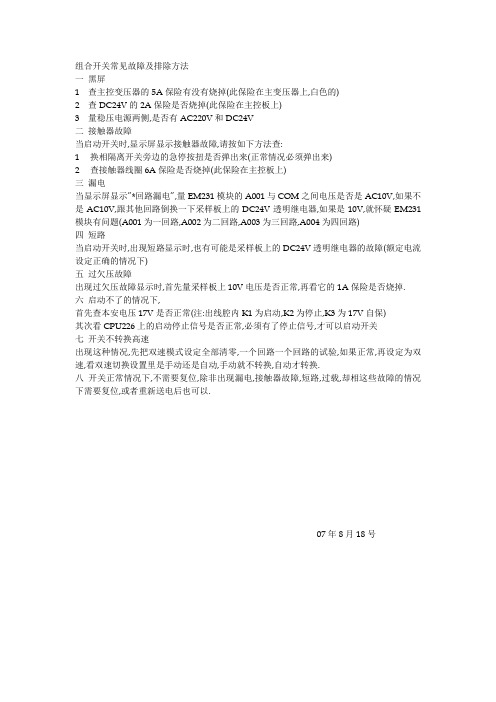

组合开关常见故障及排除方法
一黑屏
1 查主控变压器的5A保险有没有烧掉(此保险在主变压器上,白色的)
2 查DC24V的2A保险是否烧掉(此保险在主控板上)
3 量稳压电源两侧,是否有AC220V和DC24V
二接触器故障
当启动开关时,显示屏显示接触器故障,请按如下方法查:
1换相隔离开关旁边的急停按扭是否弹出来(正常情况必须弹出来)
2查接触器线圈6A保险是否烧掉(此保险在主控板上)
三漏电
当显示屏显示”*回路漏电”,量EM231模块的A001与COM之间电压是否是AC10V,如果不是AC10V,跟其他回路倒换一下采样板上的DC24V透明继电器,如果是10V,就怀疑EM231模块有问题(A001为一回路,A002为二回路,A003为三回路,A004为四回路)
四短路
当启动开关时,出现短路显示时,也有可能是采样板上的DC24V透明继电器的故障(额定电流设定正确的情况下)
五过欠压故障
出现过欠压故障显示时,首先量采样板上10V电压是否正常,再看它的1A保险是否烧掉.
六启动不了的情况下,
首先查本安电压17V是否正常(注:出线腔内K1为启动,K2为停止,K3为17V自保)
其次看CPU226上的启动停止信号是否正常,必须有了停止信号,才可以启动开关
七开关不转换高速
出现这种情况,先把双速模式设定全部清零,一个回路一个回路的试验,如果正常,再设定为双速,看双速切换设置里是手动还是自动,手动就不转换,自动才转换.
八开关正常情况下,不需要复位,除非出现漏电,接触器故障,短路,过载,却相这些故障的情况下需要复位,或者重新送电后也可以.
07年8月18号。
任务五 QJZ2-2000/1140(660)-6多回路启动器的安装与调试知识点※ QJZ2系列矿用多回路隔爆启动器的结构组成; ※ QJZ2系列矿用多回路隔爆启动器的原理;※ QJZ2系列矿用多回路隔爆启动器常见故障的现象。
能力点※ 会安装、操作QJZ2系列矿用多回路隔爆启动器;※ 会分析、处理QJZ2系列矿用多回路隔爆启动器的常见故障 。
※ 会调试QJZ2系列矿用多回路隔爆启动器QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中,在额定电压为1140V (660V )的供电线路中,对综采工作面的用电设备,如采煤机、运输机、转载机、破碎机、喷雾泵、乳化液泵等设备进行起、停及反转控制。
本任务主要介绍QJZ2-2000/1140(660)-6矿用多回路隔爆启动器结构、工作原理、操作、维护、安装调试及故障检修方面的知识和技能,为矿山机电专业的学生能更好地适应煤矿就业岗位打下良好的基础。
QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器的安装和调试。
掌握启动器的结构、组成、原理;利用电气设备安装、维护、维修的基本知识和设备的实际情况能对QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器进行安装、操作、维护、检修。
在学习本任务时,应结合煤矿现场实际和煤炭生产行业标准来 一、型号含义QJZ 2-2000/1140(660)-- 6六回路额定电压1140V 或660V 容量2000A 设计序号本质安全真空启动器二、基本电气结构组成 其外形如图5-16所示。
1、进线腔:装有三组接线柱R 1、S 1、T 1 ;R2、S 2、T 2 ;R3、S 3、T 3 ,供1140(660)V 进线使用。
2、出线腔:⑴输出有六组接线柱,分别为:U1、V1、W1 第1回路接线柱;U4、V4、W4 第4回路接线柱;U2、V2、W2 第2回路接线柱;U5、V5、W5 第5回路接线柱;U3、V3、W3 第3回路接线柱;U 6、V6、W6 第6回路接线柱;⑵在出线腔内装有控制端子排,做为远控、程控回路和通信等使用。

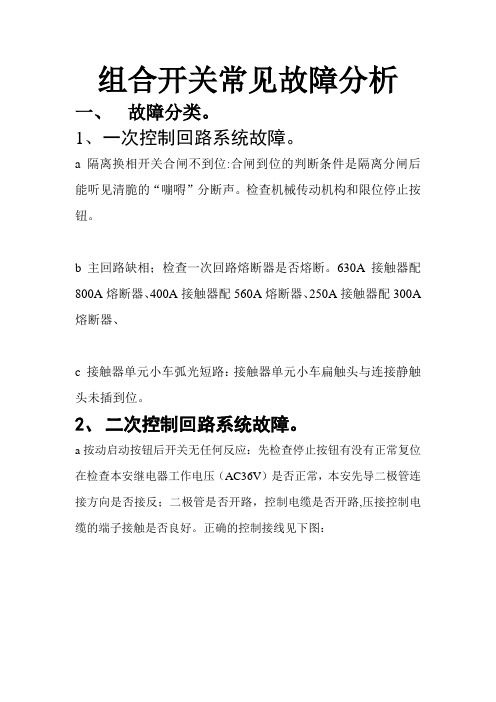

组合开关常见故障分析一、故障分类。
1、一次控制回路系统故障。
a隔离换相开关合闸不到位:合闸到位的判断条件是隔离分闸后能听见清脆的“嘣嘚”分断声。
检查机械传动机构和限位停止按钮。
b主回路缺相;检查一次回路熔断器是否熔断。
630A接触器配800A熔断器、400A接触器配560A熔断器、250A接触器配300A 熔断器、c 接触器单元小车弧光短路:接触器单元小车扁触头与连接静触头未插到位。
2、二次控制回路系统故障。
a按动启动按钮后开关无任何反应:先检查停止按钮有没有正常复位在检查本安继电器工作电压(AC36V)是否正常,本安先导二极管连接方向是否接反;二极管是否开路,控制电缆是否开路,压接控制电缆的端子接触是否良好。
正确的控制接线见下图:b 本安继电器启动后PLC主机采集不到启动信号:检查PLC输入口DC24电压是否串联进本安常开触点回路。
正常情况下本安继电器启动后PLC输入口状态指示灯点亮。
(对应关系JHK1=I0.0……JHK6=I0.5)C 中间继电器不吸合:观察PLC主机输出口指示灯是否点亮,(对应关系Q0.0=J1……Q0.5=J6),如正常检查中间继电器线圈、保险管是否开路,以上都排除检查PLC主机输出口AC36V电压是串联进去。
a真空接触器不吸合:首先测量吸合电压是否满足接触器工作电压要求,线圈两根电源线、保险管是否开路,接触器吸合线圈和工作线圈切换辅助触点有没有复位。
3、系统保护功能参数。
a 漏电闭锁:1140V漏电闭锁值为40KΩ,660V漏电闭锁值为22KΩ。
动作允许误差+20%。
b 欠/过压保护:组合开关工作电压超出额定电压的75%---110%范围外系统进入保护状态,所有回路不能启动。
c过载保护、断相、短路相不平:过载保护特性参数断相保护特性参数二、故障现象。
a 漏电闭锁故障、欠/过压故障、电流故障:以上三种故障出现时显示屏直接显示,并记录存储可随时查询。
b 启动方式类故障:设置运行方式中的回路重号问题;如顺序控制中的设置回路重复出现在双速设置中,此故障也可以通过屏幕查询“有效的运行方式”找出设置重复回路。
QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书执行标准:MT111-1998Q/320583 ADBD 006-2005江苏八达真空电气有限公司二00六年四月QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关(以下简称组合开关)适用于含有爆炸性危险气体和煤尘的矿井中,在交流50Hz、额定电压1140V的线路中,对三相鼠笼型异步电动机的起动、停止进行控制和保护,并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下:Q J Z—2000/ 1140额定电压(V)总电流(A),按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m;1.3.2运行环境温度为-5℃~+40℃;1.3.3周围空气相对湿度不大于95%(+25℃时);1.3.4在有煤尘和爆炸性气体混合物的矿井中;1.3.5与垂直面的安装倾斜度不超过15°;1.3.6在无显著振动和冲击的地方;11.3.7在无破坏绝缘的气体和蒸汽的环境中;1.3.8无滴水的地方;1.3.9污染等级:3级;1.3.10安装类别:Ⅲ类。
1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路,能防止控制线路短路或接地时引起自起动事故的发生;1.4.2 组合开关控制与保护采用PLC对系统进行实时监控,本公司自行研发应用软件,可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁,具有智能化程度高、性能稳定、动作可靠,设定方便简捷、保护准确可靠等优点;1.4.3 专门设计了和PLC配套的外部数据采集器,对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展,并具有A/D转换、判断和处理等功能。
