电磁振动给料机工作原理a

矿山设备类型物料加工设备设备使用说明矿山机械名企
购买设备那些事
长城重工 河南矿山机械厂家，生产破碎机、磨粉机特沃重工碎机、高压磨粉机等设备卓亚矿机机械厂家，生产破碎磨粉
您当前的位置：平台首页 >> 想购买设备 >> 设备使用说明书 >> 筛分设备说明书
可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜。

振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。

因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。

振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。

在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。

二、特点（1）给料均匀，产量易于调节，易于实现自动控制。

（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。

（3）可以输送低于300℃的灼热物料。

（4）结构坚固，体积小，重量轻，安装操作方便。

三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角来实现的。

五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。

给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。

（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜槽。

（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。

（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。

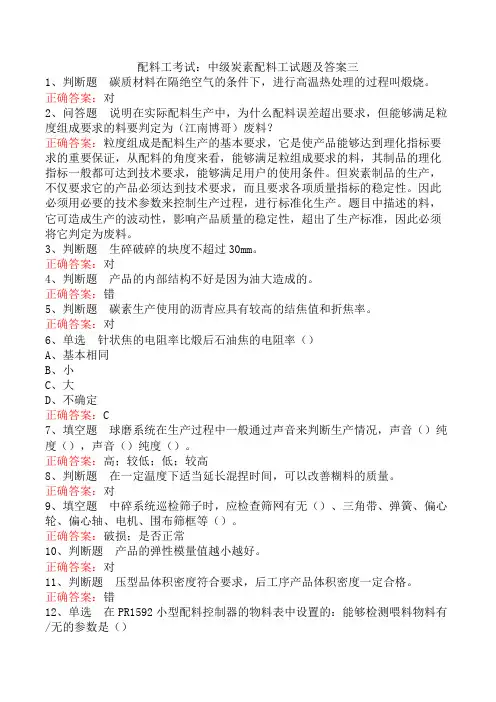

配料工考试：中级炭素配料工试题及答案三1、判断题碳质材料在隔绝空气的条件下，进行高温热处理的过程叫煅烧。

正确答案：对2、问答题说明在实际配料生产中，为什么配料误差超出要求，但能够满足粒度组成要求的料要判定为（江南博哥）废料？正确答案：粒度组成是配料生产的基本要求，它是使产品能够达到理化指标要求的重要保证，从配料的角度来看，能够满足粒组成要求的料，其制品的理化指标一般都可达到技术要求，能够满足用户的使用条件。

但炭素制品的生产，不仅要求它的产品必须达到技术要求，而且要求各项质量指标的稳定性。

因此必须用必要的技术参数来控制生产过程，进行标准化生产。

题目中描述的料，它可造成生产的波动性，影响产品质量的稳定性，超出了生产标准，因此必须将它判定为废料。

3、判断题生碎破碎的块度不超过30mm。

正确答案：对4、判断题产品的内部结构不好是因为油大造成的。

正确答案：错5、判断题碳素生产使用的沥青应具有较高的结焦值和折焦率。

正确答案：对6、单选针状焦的电阻率比煅后石油焦的电阻率（）A、基本相同B、小C、大D、不确定正确答案：C7、填空题球磨系统在生产过程中一般通过声音来判断生产情况，声音（）纯度（），声音（）纯度（）。

正确答案：高；较低；低；较高8、判断题在一定温度下适当延长混捏时间，可以改善糊料的质量。

正确答案：对9、填空题中碎系统巡检筛子时，应检查筛网有无（）、三角带、弹簧、偏心轮、偏心轴、电机、围布筛框等（）。

正确答案：破损；是否正常10、判断题产品的弹性模量值越小越好。

正确答案：对11、判断题压型品体积密度符合要求，后工序产品体积密度一定合格。

正确答案：错12、单选在PR1592小型配料控制器的物料表中设置的：能够检测喂料物料有/无的参数是（）A、细称值B、过冲量C、精度范围D、无流量E、配料方式F、最小水准脱离时间正确答案：D13、单选200×200炉头块粒度组成中大于大粒子的含量不许超过（）A、5%B、2%C、3%D、4%正确答案：A14、单选生产多灰产品时混捏锅搅刀间隙不应大于（）。

桂林振动给料机工作原理
具体来说，桂林振动给料机的工作原理如下：
1.激振源产生振动力：激振源是振动给料机的动力源，通常由电机和
振动装置组成。

电机通过带动振动装置产生振动力，将振动力传递给料仓。

2.振动力传递给料仓：料仓是存放材料的地方，通常是一个具有一定
倾斜度的容器。

振动力通过导槽传递给料仓，料仓开始产生振动。

3.振动力作用于材料上：料仓内的材料受到振动力的作用，会产生滑
动摩擦力。

摩擦力使材料在料仓内不断移动、滑动。

4.材料输送到出口：料仓的出口通常是一个开口，通过这个开口，材
料被输送到目的地。

在材料滑动的过程中，耙子起到了导向和整理的作用，确保材料能够顺利地输送出去。

总结来说，桂林振动给料机的工作原理是利用振动力将材料从料仓输
送到目的地。

振动力使料仓内的材料产生滑动摩擦力，从而实现材料的输送。

这种工作原理具有输送效率高、输送距离远、适用于多种材料等特点，因此被广泛应用于矿山、冶金、建材、化工等行业的材料输送中。

输煤机械检修职业技能鉴定题库（高级工）第032套一、选择题【1】带式输送机中间架的偏差不应超过（ B ）mm。

A．±2B．±1.5C．±1D．±0.75【2】比例为2:1,则表示工作图大小为实际尺寸的（ B ）倍。

A．1/2B．2C．4D．6【3】吊重物用的钢丝绳股内断丝数为一股丝的（ C ）,应避免使用。

A．2%B．3%C．5%D．4%【4】高碳钢所含碳量为（ C ）的钢材。

A．0.09%~0.15%B．0.4%~0.5%C．0.6%~1.5%D．0.01%~0.09%【5】"R5"注记符号表示（ A ）。

A．半径为5mmB．倒角为5mmC．槽为5mmD．深度为5mm【6】固定筛的倾斜角在（ A ）内选取。

A．45°~55°B．30°~45°C．60°~75°D．25°~30。

【7】运行中滑动轴承温度不超过（ B ）℃。

A．80B．70C．100D．90【8】齿轮传动中，齿轮点蚀面积沿齿宽超过（ B ）则应报废。

A．45%B．50%C．60%D．80%【9】导料槽中，金属挡板应与皮带保持（ B ）mm间隙。

A．10B．30【10】游标卡尺副尺，取49mm，等分为50格，其测量精度为（ B ）。

A．0.01B．0.02C．0.05D．0.03【11】传动带和带轮是靠（ A ）传递运动和动力的。

A．摩擦力B．重力C．弹力D．拉力【12】电焊工作时，接到焊银一端的导线至少有（ C ）m为绝缘软导线。

A．3B．4C．5D．6【13】托辊横向中心线与带式输送机纵向中心线的不重合度不应超过（ A ）mm。

A．3B．4C．5D．6【14】具有自锁性的螺旋传动效率（ C ）。

A．为零B．高C．低D．较高【15】卷扬机滚筒上的钢丝绳排列要整齐，工作时不得放尽，至少要保留（ A ）圈。

振动盘工作原理2009-04-15 09:37振动盘是一种自动定向排序的送料设备。

振动盘的组成：料斗、底盘、控制器、直线送料器振动盘的工作原理：料斗下面有个脉冲电磁铁，可以使料斗垂直方向振动，由于弹簧片的倾斜，使料斗绕其垂直轴做扭摆振动。

料斗内零件，由于受到这种振动，而沿螺旋轨道上升，直到送到出料口。

振动盘是一种自动定向排序的送料设备。

其工作目的是通过振动将无序工件自动有序定向排列整齐、准确地输送到下道工序。

振动盘主要由料斗、底盘、控制器、直线送料器等配套组成。

振动盘的料斗分为筒形料斗、螺旋、线料斗、锥形料斗、等分线料斗五种；底盘有正拉底盘、侧拉底盘、压电式底盘、精密底盘四种；控制器分为普通控制器、分极控制器、调频控制器、带缓启动控制器、数显调频控制器五种；直线送料器可根据客户需求订制各式各样型号直线送料器亦可根据产品要求订制.一. 振动盘的调整步骤与要点（1）确认振动本体位于盘面确实锁固。

（2）将控制器按钮调至中间位置。

（3）将电源打开，查看振动盘输送速度是否达到要求。

（4）若没有达到要求，不断开电源，将锁付弹片之固定螺丝松脱任意一支，查看振动速度变化。

（5）若松脱弹片固定螺丝，振动速度变快，则表示弹片太厚，适度减少弹片数量或弹片厚度后再进行步骤4，再次调试。

（6）若松脱弹片固定螺丝，振动速度变慢，则表示弹片太薄，适度增加弹片数量或厚度后，再进行步骤4，再次调试。

（7）若步骤4的调整，振动速度变化不大时，则表示已完成弹片调整。

（8）电磁铁，要对齐，间隙在1-1.5毫米，间隙要平行。

二. 定购一台合适的振动盘，首先要充分了解您的要求及配合主机使用情况：□ 正式生产中使用的工件样品或图纸。

□ 振动盘的送料方向（顺时针，逆时针）□ 工件在振动盘出口时的状态，出料速度。

□ 振动盘的空间限制及安装位置，供电、供气情况。

□ 外观、涂层等其他要求。

交货周期一般为7-15天，免费为您安装调试，保修三年，常年专人跟踪服务配合振动盘使用，使您永无后顾之忧。

振动送料机性能特点及工作原理振动给料机又称振动喂料机，是指可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去的一种设备。

在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

性能特点给料机是一种经济技术指标先进的给料设备，和其它给料设备相比具有以下特点:①体积小、重量轻、结构简单；②安装、维修方便，运行费用低；③效率高，给料能力大;④噪音低，有利于改善工作环境;⑤耗电少，功率因数高;⑥本设备在远超共振状态下工作，因而振幅稳定，运行可靠，对各种物料适应性较强;⑦加配料需调整偏心块即可方便地无级调节给料量。

结构简单，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长。

设备结构在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。

机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。

物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。

一般是由振动机架、振动体、振动电机、激振器、弹簧（弹簧分为激振弹簧和支撑弹簧）等组成右图表示的是应用于发电厂的ZG型活化振动给煤系统的一般结构。

ZG型活化振动给煤机是双质体线性亚共振类振动机，其系统主要由共振体、活化锥、激振器、振动电机及弹性元件五部分组成。

1) 共振体——共振体通过激振弹簧与激振器相连，由激振器产生的激振力驱动作固有频率的近似简谐振动。

其质量是振动系统中的重要参数，共振体必须具有足够的刚度和强度。

2) 活化锥——活化锥是一个楔形出料版，小头向上，固定在共振体上，由于激振器产生的激振力的作用，活化锥在振动方向上和共振体一起作近似于简谐振动。

通过活化锥产生向上的力，将水平振动高效地传递到顶部物料，振动力所产生的扰动能量松动物料使其下落。

中级炭素配料工操作技能鉴定试题二○○五年三月１一、填空题：30小题每题2分1、生碎系统的通风粉子，在加多灰生碎时，只能(往多灰系统)排放。

只加少灰生碎时(可以往少灰系统)排放。

2、球磨系统在生产过程中一般通过声音来判断生产情况，声音（高）纯度（较低），声音（低）纯度（较高）。

3、调节电磁振动给料机给料速度快慢的方法：缓慢旋转调节（电位器），观察（给料速度）的变化，到合适时停止。

4、给对机械设备注润滑油时，拧（润滑油壶盖）往下走几扣即可。

注意（工作服袖口、衣脚）等远离设备（旋转部位），以免发生（安全事故）。

5、补筛网时应首先将振动筛的（事故开关）拧到断的位置。

打开筛前门，用手电找到破损部位，观察（破损）情况，取（同一规格筛网），剪取合适网块，钻入筛内，用（细铁丝牢固缝合）。

6、清扫多灰系统用于少灰系统生产时，将原系统（所存物料倒空）。

系统空开车，用压缩空气及借助其它有关工具（清除系统死角所存物料）。

7、在清洗系统的过程中，因系统处于运转状态必须（注意人身安全）。

冲洗系统的少量少灰料必须（再次倒空）系统，产生的杂料按有关规定处理。

8、设备检修后验收时，首先询问及观察（检修部位）修理情况。

然后用（非联锁开车）启动该设备空载运行，观察运转情况，（听声音）是否正常，而后再（加负载）运行，正常后接收。

9、当提升机发生堵料事故时，应马上（紧急停车），而后（向班长报告）事故情况，然后进行事故处理。

10、处理提升机堵料事故时，首先将（事故开关拧到断）的位置，然后打开提升机门，用锹等工具将堵料掏出，严禁将（手或身体其它部位）伸进提升机中。

11、处理提升机堵料事故时必须注意，提升机在（满载斗重力的）作用下，可能（提升机棘轮失控）突然发生反转，容易造成人身伤亡。

12、提升机的堵料掏空后，用（非联锁）启动下级设备，打开物料通道，合上２事故开关，然后（启动提升机）。

13、工业电梯必须经过（专门技术教育）并考试合格，持（安全作业证）后，方可操作电梯。
