电磁振动给料机

振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。

因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。

振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。

在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。

二、特点（1）给料均匀，产量易于调节，易于实现自动控制。

（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。

（3）可以输送低于300℃的灼热物料。

（4）结构坚固，体积小，重量轻，安装操作方便。

三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角来实现的。

五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。

给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。

（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜槽。

（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。

（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。

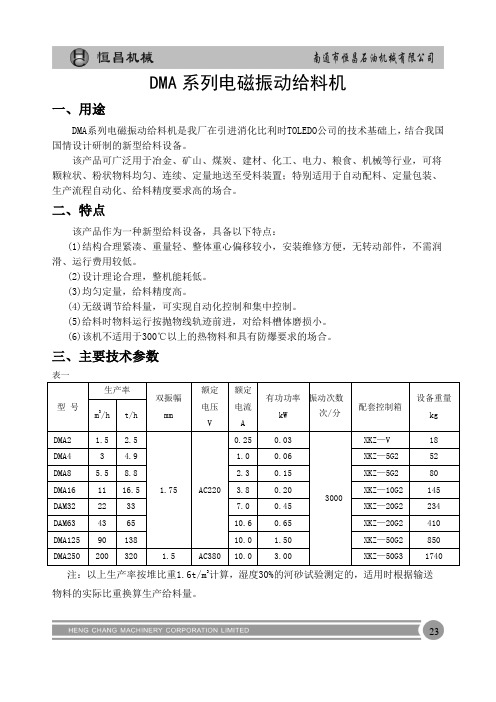

DMA系列电磁振动给料机一、用途DMA系列电磁振动给料机是我厂在引进消化比利时TOLEDO公司的技术基础上，结合我国国情设计研制的新型给料设备。

该产品可广泛用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业，可将颗粒状、粉状物料均匀、连续、定量地送至受料装置；特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。

二、特点该产品作为一种新型给料设备，具备以下特点：(1)结构合理紧凑、重量轻、整体重心偏移较小，安装维修方便，无转动部件，不需润滑、运行费用较低。

(2)设计理论合理，整机能耗低。

(3)均匀定量，给料精度高。

(4)无级调节给料量，可实现自动化控制和集中控制。

(5)给料时物料运行按抛物线轨迹前进，对给料槽体磨损小。

(6)该机不适用于300℃以上的热物料和具有防爆要求的场合。

三、主要技术参数注：以上生产率按堆比重1.6t/m3计算，湿度30%的河砂试验测定的，适用时根据输送物料的实际比重换算生产给料量。

23四、主要安装尺寸图1 敞开型外型及尺寸图2 封闭型外型及尺寸注：封闭型进、出料口尺寸由用户自定。

24五、安装及工艺配置1、本产品安装分为座式安装和悬挂式安装。

悬挂式安装时，作为正常给料可下倾10°安装使用，对粘性或含水量较高的物料可下倾15°安装使用，但用于配料、定量给料和自动称量时，为保证给料精度，建议水平安装。

悬挂式安装尺寸配置见下图3：图3 悬挂式安装配置图2.本产品设计时未考虑物料仓压影响，为保证给料机的正常工作，应尽量减少料仓压力的影响，建议设备使用时配置相应的溜嘴，溜嘴的形式及配置尺寸见下图：图4 敞开型给料机溜嘴形式及工艺配置图25图5 封闭型给料机溜嘴形式及工艺布置图表六单位：mm26。

电磁振动给料机操作规程电磁振动给料机操作规程的详细介绍如下：一、起动前的准备工作：1.阅读值班记录，处理上一班的遗留问题。

2.检查并排除机体与溜槽、弹簧及支架之间有无物料等影响机体运动的杂物。

3.仔细检查所有紧固件是否完全紧固。

4.检查激振器内的润滑油是否高于油标高度。

5.检查传动皮带是否良好，如发现破损时应更换；有油污时，用抹布将其擦净。

6.检查防护装置是否良好，发现有不安全现象时应及时排除。

二、起动：1.经检查，机器与传动部分情况正常，始可起动。

2.本机只允许在无载荷情况下起动。

3.起动后，如发现有不正常现象时，应立即停车，待查明和排除不正常情况后，方可再起动。

三、使用：1.机器稳定振动后，方可带料运行。

2.加料应符合负载试车要求。

3.停机应按工艺顺向进行，禁止带料停机或者在停机时、停机后继续给料。

四、注意事项：1.操作工、维修工必须经过有关培训，经考核合格后发证、持证上岗。

2.操作人员都必须按规定穿戴劳动保护用品，女工发辫要盘入帽内。

3.清扫工作现场时，严禁用水冲洗电气设备、电缆、照明、信号线路以及设备传动部件。

4.工作现场应经常保持整齐清洁，地面做到“四无”（无积煤、无积水、无积尘、无杂物），设备做到“五不漏”（不漏煤、不漏水、不漏油、不漏电、不漏气）。

5.在给料机运转中发生故障，必须停机处理。

任何检修或维护，必须严格执行“停送电”制度。

6.给料机所有外露的转动部位必须设置安全可靠的防护罩或网。

在摘除防护罩的情况下不准开机运转。

7.严禁用人体或工具接触运转的设备部件。

8.设备运行时，必需接好地线，运行中应定时检查接线和绝缘线皮，以防漏电和触电事故发生。

以上就是电磁振动给料机的操作规程的详细介绍，操作时务必按照规程进行，确保安全。

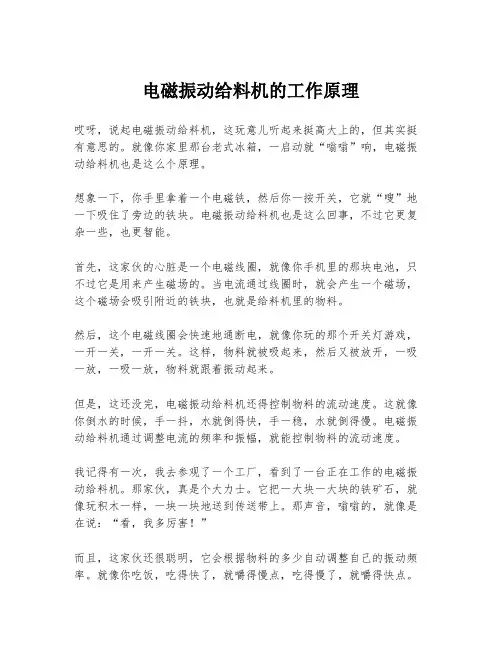

电磁振动给料机的工作原理哎呀，说起电磁振动给料机，这玩意儿听起来挺高大上的，但其实挺有意思的。

就像你家里那台老式冰箱，一启动就“嗡嗡”响，电磁振动给料机也是这么个原理。

想象一下，你手里拿着一个电磁铁，然后你一按开关，它就“嗖”地一下吸住了旁边的铁块。

电磁振动给料机也是这么回事，不过它更复杂一些，也更智能。

首先，这家伙的心脏是一个电磁线圈，就像你手机里的那块电池，只不过它是用来产生磁场的。

当电流通过线圈时，就会产生一个磁场，这个磁场会吸引附近的铁块，也就是给料机里的物料。

然后，这个电磁线圈会快速地通断电，就像你玩的那个开关灯游戏，一开一关，一开一关。

这样，物料就被吸起来，然后又被放开，一吸一放，一吸一放，物料就跟着振动起来。

但是，这还没完，电磁振动给料机还得控制物料的流动速度。

这就像你倒水的时候，手一抖，水就倒得快，手一稳，水就倒得慢。

电磁振动给料机通过调整电流的频率和振幅，就能控制物料的流动速度。

我记得有一次，我去参观了一个工厂，看到了一台正在工作的电磁振动给料机。

那家伙，真是个大力士。

它把一大块一大块的铁矿石，就像玩积木一样，一块一块地送到传送带上。

那声音，嗡嗡的，就像是在说：“看，我多厉害！”而且，这家伙还很聪明，它会根据物料的多少自动调整自己的振动频率。

就像你吃饭，吃得快了，就嚼得慢点，吃得慢了，就嚼得快点。

这样，不管物料是多是少，都能保证它们均匀地流动。

最后，电磁振动给料机还有个好处，就是它不会产生太多的噪音。

虽然听起来有点嗡嗡的，但是比起那些大机器，它的声音就像是蚊子叫，几乎可以忽略不计。

所以，你看，电磁振动给料机虽然听起来很复杂，但其实它的原理挺简单的，就是利用电磁铁的吸放动作，让物料振动起来，然后通过调整电流，控制物料的流动速度。

就像生活中的许多事情一样，看起来复杂，其实只要理解了原理，就变得简单多了。

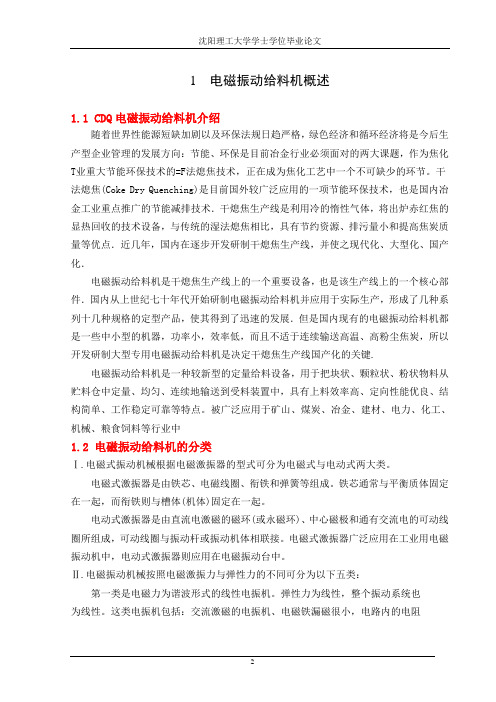

1 电磁振动给料机概述1.1 CDQ电磁振动给料机介绍随着世界性能源短缺加剧以及环保法规日趋严格，绿色经济和循环经济将是今后生产型企业管理的发展方向：节能、环保是目前冶金行业必须面对的两大课题，作为焦化T业重大节能环保技术的=F法熄焦技术，正在成为焦化工艺中一个不可缺少的环节。

干法熄焦(Coke Dry Quenching)是目前国外较广泛应用的一项节能环保技术，也是国内冶金工业重点推广的节能减排技术．干熄焦生产线是利用冷的惰性气体，将出炉赤红焦的显热回收的技术设备，与传统的湿法熄焦相比，具有节约资源、排污量小和提高焦炭质量等优点．近几年，国内在逐步开发研制干熄焦生产线，并使之现代化、大型化、国产化．电磁振动给料机是干熄焦生产线上的一个重要设备，也是该生产线上的一个核心部件．国内从上世纪七十年代开始研制电磁振动给料机并应用于实际生产，形成了几种系列十几种规格的定型产品，使其得到了迅速的发展．但是国内现有的电磁振动给料机都是一些中小型的机器，功率小，效率低，而且不适于连续输送高温、高粉尘焦炭，所以开发研制大型专用电磁振动给料机是决定干熄焦生产线国产化的关键.电磁振动给料机是一种较新型的定量给料设备，用于把块状、颗粒状、粉状物料从贮料仓中定量、均匀、连续地输送到受料装置中，具有上料效率高、定向性能优良、结构简单、工作稳定可靠等特点。

被广泛应用于矿山、煤炭、冶金、建材、电力、化工、机械、粮食饲料等行业中1.2 电磁振动给料机的分类Ⅰ.电磁式振动机械根据电磁激振器的型式可分为电磁式与电动式两大类。

电磁式激振器是由铁芯、电磁线圈、衔铁和弹簧等组成。

铁芯通常与平衡质体固定在一起，而衔铁则与槽体(机体)固定在一起。

电动式激振器是由直流电激磁的磁环(或永磁环)、中心磁极和通有交流电的可动线圈所组成，可动线圈与振动杆或振动机体相联接。

电磁式激振器广泛应用在工业用电磁振动机中，电动式激振器则应用在电磁振动台中。

Ⅱ.电磁振动机械按照电磁激振力与弹性力的不同可分为以下五类：第一类是电磁力为谐波形式的线性电振机。

GZY系列电磁振动给料机说明书一、用途GZY电磁振动给料机是一种新型给料设备，它是DZ系列电磁振动给料机的换代产品（DZ系列已于1992年国家列入淘汰产品）它比DZ系列电振机节能60%。

在采矿、冶金、煤炭、化工、建材、电力、机械制造以及粮食、轻工等工矿企业中，已被广泛地应用，把块状及粉末物料从储料仓或漏斗中均匀连续或定量地给到受料装置中去，例如向带式输送机、斗式提升机、筛分设备等给料向破碎机、粉碎机等喂料，以及用于自动、配料定量包装等，此外还可以与电子称或微机控制等设备配套，用于自动控制的流程实现生产自动化。

二、特点GZY电磁振动给料机与机械式的给料机（如圆盘给料机.、摆式给料机、板式给料机等）相比具有以下特点：1、无转动零件不需要轴承减速机构，不需润滑加油等。

2、结构简单，外形尺寸小，重量轻维修方便。

3、所需驱动功率小耗电量少，机器在启动时没有大的启动电流，噪音低。

4、由于物料在给料过程中被连续抛起，并按抛物线的轨迹向前跳跃运动，因此给料槽磨损小适用于输送磨损性大和较高温度（300℃以下）的物料。

5、输送量或给料量调节方便，若与电子称或微机控制等设备配套，实现自动控制。

6、激振器启动后，振幅瞬间即可达到工作稳定值，同样在停车时，它的振幅瞬时即可消失，这样可提高自动控制的准确度，同时给料机可在满负荷的情况下直接启动。

我厂生产GZY系列电磁振动给料机，由于采用螺旋弹簧激振器，其性能好，优于板簧式激振器的电振机，比相同规格的设备重量约轻40%，振幅也略有提高。

三、结构和工作原理1、结构：电磁振动给料机一般由四个主要部分组成（见图一）（1）料槽（2）电磁激振器（3）减振器（4）电源控制箱图一电磁激振器由八个主要部分构成（见图二）（1）减振器（2）槽体（3）铁（4）底座（5）铁心（6）弹簧（7）质体（8）配重图二2、工作原理图二是电磁振动给料机的结构示意图，由槽体、底座、衔铁、以及槽体中10—20%的物料等质量构成质点ml,质体、铁芯、线圈、配重铁等构成质点m2，m1和m2这两个质点用螺旋弹簧连接在一起，形成一个双质点定向振动系统。

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。

(6)本系列电振机不适用于具有防爆要求的场合。

(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。

Ｂ、周围介质温度不超过-20℃～+4℃的范围。

Ｃ、周围介质温度为25℃时相对湿度不大于85％。

Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。

本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10°布置。

四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。

(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

电磁振动给料机技术协议书甲方：______________________乙方：______________________鉴于甲方需要采购电磁振动给料机，乙方具备相关的生产技术和能力，双方经友好协商，达成以下技术协议：一、设备名称、型号、数量设备名称：电磁振动给料机设备型号：______________________设备数量：______________________二、设备技术参数1. 给料能力：______________________2. 给料粒度：______________________3. 振幅：______________________4. 振动频率：______________________5. 电机功率：______________________6. 电压：______________________7. 控制方式：______________________三、设备结构及特点1. 设备结构：电磁振动给料机主要由料槽、电磁激振器、减振器等组成。

2. 设备特点：结构简单，运行可靠，维护方便。

给料均匀，连续可调，可实现自动化控制。

适应范围广，可用于各种物料的给料。

四、设备制造及验收标准1. 设备制造标准：按照国家相关标准及行业规范进行制造。

2. 设备验收标准：按照双方商定的验收标准进行验收。

五、设备包装及运输1. 设备包装：采用木箱包装，确保设备在运输过程中不受损坏。

2. 设备运输：由乙方负责运输至甲方指定地点。

六、设备安装及调试1. 设备安装：由乙方负责设备的安装及调试，确保设备正常运行。

2. 调试时间：设备安装完成后，乙方应在______个工作日内完成调试。

七、设备质量保证及售后服务1. 设备质量保证期：自设备验收合格之日起，乙方提供______年的质量保证期。

2. 售后服务：在质量保证期内，如设备出现故障，乙方应在______小时内响应，______个工作日内到达现场进行维修。
