下载文档原格式
聚氨酯及其绝缘制品● 聚氨酯概述● 异氰酸酯基的反应性● 聚氨酯生成原理及制备工艺 ●聚氨酯绝缘制品及应用聚氨酯概述聚氨酯是指大分子链上含有氨酯键结构的聚合物。
简称PU （Polyurethane ）C ONH R NH C O OR'On聚氨基甲酸酯聚氨酯由多元异氰酸酯与多元醇经加聚反应制得。
制备聚氨酯的主要原材料 多元异氰酸酯HDI 己二异氰酸酯 26()OCN CH NCO 液体 沸点127℃ TDI 甲苯二异氰酸酯 熔点21.8℃NCOCH 3NCOCH 3OCN2,4-TDI 2,6-TDI 常用的工业品：TDI-100 TDI-80TDI-65MDI 二苯甲烷二异氰酸酯 熔点40℃OCNCH 2NCOTTI 三苯基甲烷三异氰酸酯OCNCHNCONCO多元醇：化合物， 1，4一丁二醇聚合物，聚醚多元醇，聚酯多元醇聚醚多元醇聚醚多元醇由环氧化烯烃开环聚合制备。
常用环氧化烯烃：环氧乙烷环氧丙烷 四氢呋喃CH 2OH CH 2OH+(n 1+n 2) CH 2CHCH 3O CH 2O(CH 2CHO)n 1H CH 32O(CH 2CHO)n 2H3乙二醇是开环聚合的起始剂聚醚多元醇的官能度取决于起始剂的官能度起始剂为二元醇时，聚醚 f ＝2起始剂为三元醇时，聚醚 f ＝3聚醚多元醇的羟基种类取决于环氧化烯烃以环氧乙烷为单体时，是伯羟基以环氧丙烷为单体时，是仲羟基 以四氢呋喃为单体时，是伯羟基聚酯多元醇聚酯多元醇由二元酸和二元醇在醇过量的条件下缩聚而得。
400~6000Mn f ＝2异氰酸酯基的反应性异氰酸酯的反应活性：与活性氢反应 自聚合反应异氰酸酯基 —N=C=O — 是杂积累双键，非常活泼。
电荷分布和电子云密度的共振结构式如下R N CORCOR C O在化学反应中，异氰酸酯基表现为亲电试剂。
含活性氢的物质BH 能与异氰酸酯基进行亲核加成反应 亲核中心B 进攻正碳离子 活性氢H 转移到N 原子上亲核加成反应历程：R N C O +BH[R N C O]BH[R O]当R 为吸电子基，B 含推电子基时，有利于亲核加成反应进行。

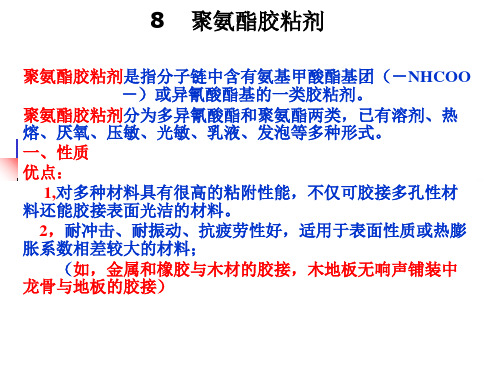

聚氨酯胶黏剂一、聚氨酯胶黏剂的特性【26】1、聚氨酯胶粘剂中含有强极性和化学活泼性的异氰酸酯基(－NCO)和氨酯基(－NHCOO－)，与含有活泼氢的材料，如泡沫塑料、木材、皮革、织物、纸张、陶瓷等多孔材料和金属、玻璃、橡胶、塑料等表面光洁的材料都有优良的化学粘合力。
而聚氨酯与被粘合材料之间产生的氢键作用使分子内力增强，会使粘合更加牢固。
2、调节聚氨酯树脂的配方可控制分子链中软段与硬段的比例以及结构，制成不同硬度和伸长率的胶粘剂。
其粘合层从柔性到刚性可任意调节，从而满足不同材料的粘接。
3、聚氨酯胶粘剂可加热固化也可室温固化。
粘合工艺简便，操作性能良好。
4、聚氨酯胶粘剂固化时一般没副反应产生，因此不易使粘合层产生缺陷。
5、多异氰酸酯胶粘剂能溶于几乎所有有机溶剂中，而且异氰酸酯的分子体积小，易扩散，因此多异氰酸酯胶粘剂能渗入被粘材料中，从而提高粘附力。
6、多异氰酸酯胶粘剂粘接橡胶和金属时，不但粘合牢固而且能使橡胶和金属之间形成软硬过渡层，因此这种粘合应力小，能产生更优良的耐疲劳性。
7、聚氨酯胶粘剂的低温和超低温性能超过所有其他类型的胶粘剂。
其粘合层可在-196℃(液氮温度)，甚至在-253℃(液氢温度)下使用。
8、聚氨酯胶粘剂具有良好的耐磨、耐水、耐油、耐溶剂、耐化学药品、耐臭氧以及耐细菌等性能。
然而，聚氨酯胶粘剂也有缺点，在高温高湿下易水解而降低粘合强度。
二、聚氨酯的结构目前复合薄膜用胶粘剂用量最大的是聚氨酯胶粘剂，90%以上的软包装袋用复合膜采用了聚氨酯胶粘剂【3】。
聚氨酯（PU）胶黏剂是指在分子链中含有氨基甲酸酯基团（—NHCOO—）或异氰酸酯基（—NCO）的胶黏剂【1】。
与含有活泼氢的材料,如泡沫塑料、木材、皮革、织物、纸张、陶瓷等多孔材料和金属、玻璃、橡胶、塑料等表面光洁的材料都有着优良的化学黏合力【2】。
聚氨酯树脂的结构对其性能起决定性作用。
聚氨酯是一种由软硬段镶嵌而成的线性有机聚合物，其结构如下所示【3】：～软段～硬段～软段～硬段～软段～聚氨酯树脂的软段由一般由聚醚、聚酯等低聚物多元醇构成，这类多元醇的分子量通常约为 600～3000。
