单组分聚氨酯胶粘剂配方和合成机理

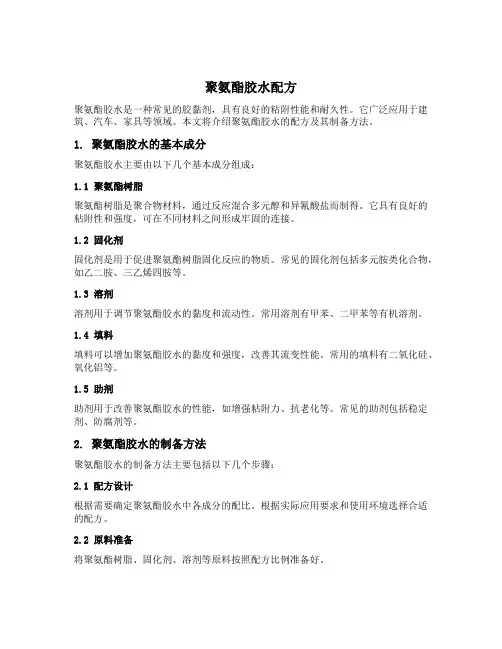

聚氨酯胶水配方聚氨酯胶水是一种常见的胶黏剂，具有良好的粘附性能和耐久性。

它广泛应用于建筑、汽车、家具等领域。

本文将介绍聚氨酯胶水的配方及其制备方法。

1. 聚氨酯胶水的基本成分聚氨酯胶水主要由以下几个基本成分组成：1.1 聚氨酯树脂聚氨酯树脂是聚合物材料，通过反应混合多元醇和异氰酸盐而制得。

它具有良好的粘附性和强度，可在不同材料之间形成牢固的连接。

1.2 固化剂固化剂是用于促进聚氨酯树脂固化反应的物质。

常见的固化剂包括多元胺类化合物，如乙二胺、三乙烯四胺等。

1.3 溶剂溶剂用于调节聚氨酯胶水的黏度和流动性。

常用溶剂有甲苯、二甲苯等有机溶剂。

1.4 填料填料可以增加聚氨酯胶水的黏度和强度，改善其流变性能。

常用的填料有二氧化硅、氧化铝等。

1.5 助剂助剂用于改善聚氨酯胶水的性能，如增强粘附力、抗老化等。

常见的助剂包括稳定剂、防腐剂等。

2. 聚氨酯胶水的制备方法聚氨酯胶水的制备方法主要包括以下几个步骤：2.1 配方设计根据需要确定聚氨酯胶水中各成分的配比。

根据实际应用要求和使用环境选择合适的配方。

2.2 原料准备将聚氨酯树脂、固化剂、溶剂等原料按照配方比例准备好。

2.3 混合反应将聚氨酯树脂和固化剂按照一定比例混合，并加入适量的溶剂进行搅拌反应。

反应时间和温度会影响胶水的性能，需要根据具体情况进行控制。

2.4 填料添加在混合反应过程中，适量的填料可以根据需要进行添加，提高胶水的黏度和强度。

2.5 助剂添加在混合反应过程中，根据需要可以添加适量的助剂，改善胶水的性能。

2.6 检测和调整制备好的聚氨酯胶水需要进行一系列的检测，如黏度、粘附力、耐久性等。

根据检测结果对配方进行调整，以获得符合要求的胶水产品。

3. 聚氨酯胶水的应用领域聚氨酯胶水广泛应用于以下领域：3.1 建筑领域聚氨酯胶水可用于建筑材料的粘接和密封，如玻璃、金属、石材等材料之间的连接。

3.2 汽车制造聚氨酯胶水可用于汽车零部件的粘接，如车身板材、挡风玻璃等。

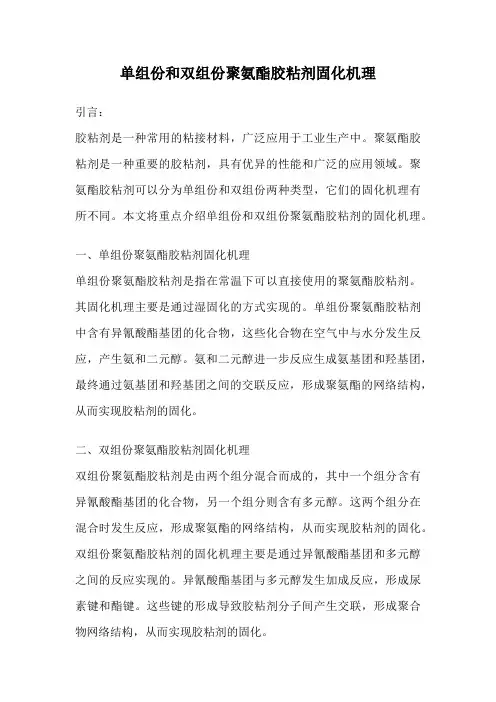

单组份和双组份聚氨酯胶粘剂固化机理引言：胶粘剂是一种常用的粘接材料，广泛应用于工业生产中。

聚氨酯胶粘剂是一种重要的胶粘剂，具有优异的性能和广泛的应用领域。

聚氨酯胶粘剂可以分为单组份和双组份两种类型，它们的固化机理有所不同。

本文将重点介绍单组份和双组份聚氨酯胶粘剂的固化机理。

一、单组份聚氨酯胶粘剂固化机理单组份聚氨酯胶粘剂是指在常温下可以直接使用的聚氨酯胶粘剂。

其固化机理主要是通过湿固化的方式实现的。

单组份聚氨酯胶粘剂中含有异氰酸酯基团的化合物，这些化合物在空气中与水分发生反应，产生氨和二元醇。

氨和二元醇进一步反应生成氨基团和羟基团，最终通过氨基团和羟基团之间的交联反应，形成聚氨酯的网络结构，从而实现胶粘剂的固化。

二、双组份聚氨酯胶粘剂固化机理双组份聚氨酯胶粘剂是由两个组分混合而成的，其中一个组分含有异氰酸酯基团的化合物，另一个组分则含有多元醇。

这两个组分在混合时发生反应，形成聚氨酯的网络结构，从而实现胶粘剂的固化。

双组份聚氨酯胶粘剂的固化机理主要是通过异氰酸酯基团和多元醇之间的反应实现的。

异氰酸酯基团与多元醇发生加成反应，形成尿素键和酯键。

这些键的形成导致胶粘剂分子间产生交联，形成聚合物网络结构，从而实现胶粘剂的固化。

三、单组份和双组份聚氨酯胶粘剂的比较1. 固化速度：单组份聚氨酯胶粘剂的固化速度较慢，需要较长的时间才能完全固化。

而双组份聚氨酯胶粘剂由于是在混合时固化，固化速度相对较快。

2. 粘接性能：由于双组份聚氨酯胶粘剂在固化过程中发生交联反应，形成聚合物网络结构，具有较高的粘接强度和耐久性。

而单组份聚氨酯胶粘剂的固化机理较单一，粘接性能相对较低。

3. 使用方便性：单组份聚氨酯胶粘剂可以直接使用，无需混合，使用方便。

而双组份聚氨酯胶粘剂需要在使用前将两个组分混合均匀，操作相对复杂。

4. 应用领域：由于双组份聚氨酯胶粘剂具有较高的粘接强度和耐久性，广泛应用于高要求的领域，如汽车制造、建筑等。

而单组份聚氨酯胶粘剂由于使用方便，适用于一些简单的胶粘应用。

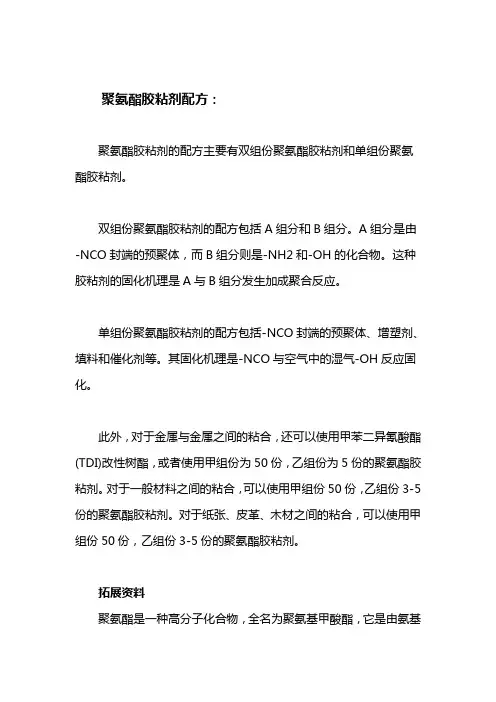

聚氨酯胶粘剂配方：
聚氨酯胶粘剂的配方主要有双组份聚氨酯胶粘剂和单组份聚氨酯胶粘剂。

双组份聚氨酯胶粘剂的配方包括A组分和B组分。

A组分是由-NCO封端的预聚体，而B组分则是-NH2和-OH的化合物。

这种胶粘剂的固化机理是A与B组分发生加成聚合反应。

单组份聚氨酯胶粘剂的配方包括-NCO封端的预聚体、增塑剂、填料和催化剂等。

其固化机理是-NCO与空气中的湿气-OH反应固化。

此外，对于金属与金属之间的粘合，还可以使用甲苯二异氰酸酯(TDI)改性树酯，或者使用甲组份为50份，乙组份为5份的聚氨酯胶粘剂。

对于一般材料之间的粘合，可以使用甲组份50份，乙组份3-5份的聚氨酯胶粘剂。

对于纸张、皮革、木材之间的粘合，可以使用甲组份50份，乙组份3-5份的聚氨酯胶粘剂。

拓展资料
聚氨酯是一种高分子化合物，全名为聚氨基甲酸酯，它是由氨基
甲酸酯连接的有机单元组成的聚合物。

聚氨酯有聚酯型和聚醚型两大类，可制成聚氨酯塑料（以泡沫塑料为主）、聚氨酯纤维（中国称为氨纶）、聚氨酯橡胶及弹性体。

软质聚氨酯主要是具有热塑性的线性结构，比PVC发泡材料有更好的稳定性、耐化学性、回弹性和力学性能，具有更小的压缩变型性。

隔热、隔音、抗震、防毒性能良好，因此用作包装、隔音、过滤材料。

硬质聚氨酯塑料质轻、隔音、绝热性能优越、耐化学药品，电性能好，易加工，吸水率低，主要用于建筑、汽车、航空工业、保温隔热的结构材料。

聚氨酯弹性体性能介于塑料和橡胶之间，耐油，耐磨，耐低温，耐老化，硬度高，有弹性，主要用于制鞋工业和医疗业。

聚氨酯还可以制作粘合剂、涂料、合成革等。

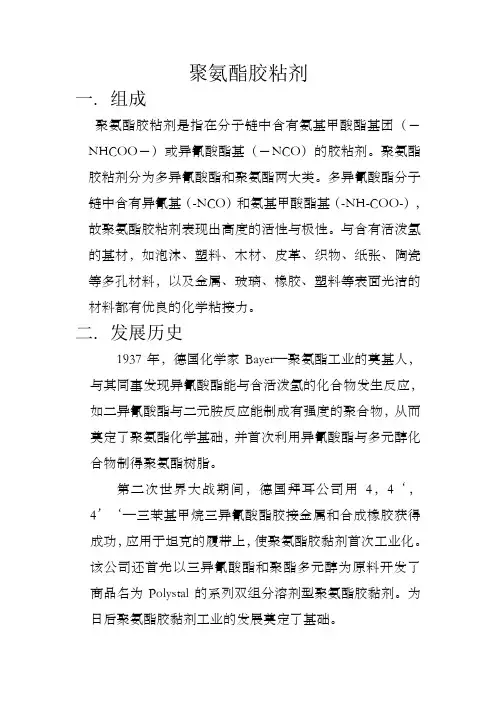

聚氨酯胶粘剂一.组成聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团（－NHCOO－）或异氰酸酯基（－NCO）的胶粘剂。

聚氨酯胶粘剂分为多异氰酸酯和聚氨酯两大类。

多异氰酸酯分子链中含有异氰基（-NCO）和氨基甲酸酯基（-NH-COO-），故聚氨酯胶粘剂表现出高度的活性与极性。

与含有活泼氢的基材，如泡沫、塑料、木材、皮革、织物、纸张、陶瓷等多孔材料，以及金属、玻璃、橡胶、塑料等表面光洁的材料都有优良的化学粘接力。

二.发展历史1937年，德国化学家Bayer—聚氨酯工业的奠基人，与其同事发现异氰酸酯能与含活泼氢的化合物发生反应，如二异氰酸酯与二元胺反应能制成有强度的聚合物，从而奠定了聚氨酯化学基础，并首次利用异氰酸酯与多元醇化合物制得聚氨酯树脂。

第二次世界大战期间，德国拜耳公司用4，4‘，4’‘—三苯基甲烷三异氰酸酯胶接金属和合成橡胶获得成功，应用于坦克的履带上，使聚氨酯胶黏剂首次工业化。

该公司还首先以三异氰酸酯和聚酯多元醇为原料开发了商品名为Polystal的系列双组分溶剂型聚氨酯胶黏剂。

为日后聚氨酯胶黏剂工业的发展奠定了基础。

美国第二次世界大战后于1953年引进德国技术，开发了以蓖麻油和聚醚多元醇为原料的聚氨酯胶黏剂。

1968年，Goodyear公司开发了无溶剂型聚氨酯结构胶黏剂“，并成功地应用于汽车用玻璃纤维增强塑料的胶接。

1978年又开发了单组分湿固化型聚氨酯胶黏剂，1984年美国市场上又出现了反应型热熔聚氨酯胶黏剂。

日本于1954年引进德国和美国聚氨酯技术，1960年生产聚氨酯原料，1966年开始生产聚氨酯胶黏剂。

1975年日本光洋公司开发成功“乙烯类聚氨酯”水性胶黏剂，于1981年投入工业化生产。

目前日本聚氨酯胶黏剂的研究与生产十分活跃，与美国、西欧一起成为聚氨酯生产、出口大国。

三.聚氨酯胶粘剂的制备与配方1.多异氰酸酯胶粘剂（单组分）1.配制：将多异氰酸酯单体与溶剂按一定比例混合均匀，即可配制成多异氰酸酯胶粘剂（单组分）。

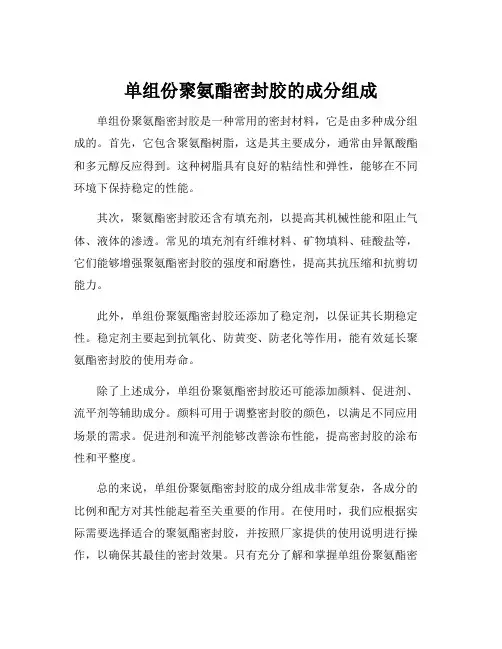

单组份聚氨酯密封胶的成分组成单组份聚氨酯密封胶是一种常用的密封材料，它是由多种成分组成的。

首先，它包含聚氨酯树脂，这是其主要成分，通常由异氰酸酯和多元醇反应得到。

这种树脂具有良好的粘结性和弹性，能够在不同环境下保持稳定的性能。

其次，聚氨酯密封胶还含有填充剂，以提高其机械性能和阻止气体、液体的渗透。

常见的填充剂有纤维材料、矿物填料、硅酸盐等，它们能够增强聚氨酯密封胶的强度和耐磨性，提高其抗压缩和抗剪切能力。

此外，单组份聚氨酯密封胶还添加了稳定剂，以保证其长期稳定性。

稳定剂主要起到抗氧化、防黄变、防老化等作用，能有效延长聚氨酯密封胶的使用寿命。

除了上述成分，单组份聚氨酯密封胶还可能添加颜料、促进剂、流平剂等辅助成分。

颜料可用于调整密封胶的颜色，以满足不同应用场景的需求。

促进剂和流平剂能够改善涂布性能，提高密封胶的涂布性和平整度。

总的来说，单组份聚氨酯密封胶的成分组成非常复杂，各成分的比例和配方对其性能起着至关重要的作用。

在使用时，我们应根据实际需要选择适合的聚氨酯密封胶，并按照厂家提供的使用说明进行操作，以确保其最佳的密封效果。

只有充分了解和掌握单组份聚氨酯密
封胶的成分组成，才能更好地应用于工程建设、汽车制造、家居装修等领域，为我们的生活和产业提供更好的保护。

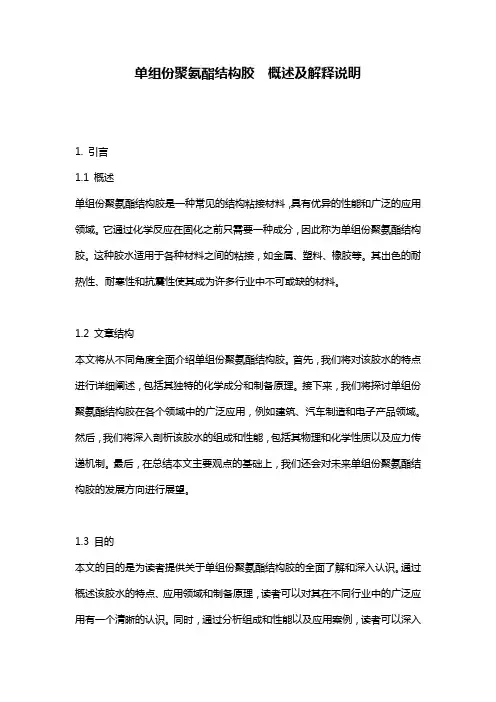

单组份聚氨酯结构胶概述及解释说明1. 引言1.1 概述单组份聚氨酯结构胶是一种常见的结构粘接材料，具有优异的性能和广泛的应用领域。

它通过化学反应在固化之前只需要一种成分，因此称为单组份聚氨酯结构胶。

这种胶水适用于各种材料之间的粘接，如金属、塑料、橡胶等。

其出色的耐热性、耐寒性和抗震性使其成为许多行业中不可或缺的材料。

1.2 文章结构本文将从不同角度全面介绍单组份聚氨酯结构胶。

首先，我们将对该胶水的特点进行详细阐述，包括其独特的化学成分和制备原理。

接下来，我们将探讨单组份聚氨酯结构胶在各个领域中的广泛应用，例如建筑、汽车制造和电子产品领域。

然后，我们将深入剖析该胶水的组成和性能，包括其物理和化学性质以及应力传递机制。

最后，在总结本文主要观点的基础上，我们还会对未来单组份聚氨酯结构胶的发展方向进行展望。

1.3 目的本文的目的是为读者提供关于单组份聚氨酯结构胶的全面了解和深入认识。

通过概述该胶水的特点、应用领域和制备原理，读者可以对其在不同行业中的广泛应用有一个清晰的认识。

同时，通过分析组成和性能以及应用案例，读者可以深入了解该胶水优异的物理和化学性质，并了解其在建筑、汽车制造和电子产品领域中具体应用案例。

最后，本文还旨在展望未来单组份聚氨酯结构胶的发展方向，为相关研究和实际应用提供参考依据。

2. 单组份聚氨酯结构胶介绍2.1 胶水的特点单组份聚氨酯结构胶是一种常见的粘合剂，其主要特点包括以下几个方面：首先，单组份聚氨酯结构胶具有良好的粘结性能。

它可以在不同的材料表面形成强大的粘附力，能够牢固地将不同部件黏合在一起。

其次，单组份聚氨酯结构胶具有较高的强度和耐久性。

经过固化后，该胶水可以形成坚固持久的连接，能够承受较大的拉伸、压缩和剪切力，并且能够长时间保持其粘接性能。

此外，单组份聚氨酯结构胶还具有较好的耐候性和抗老化性能。

它可以在各种恶劣环境条件下使用，并且不会由于温度、湿度或紫外线等因素而失去其粘接效果。

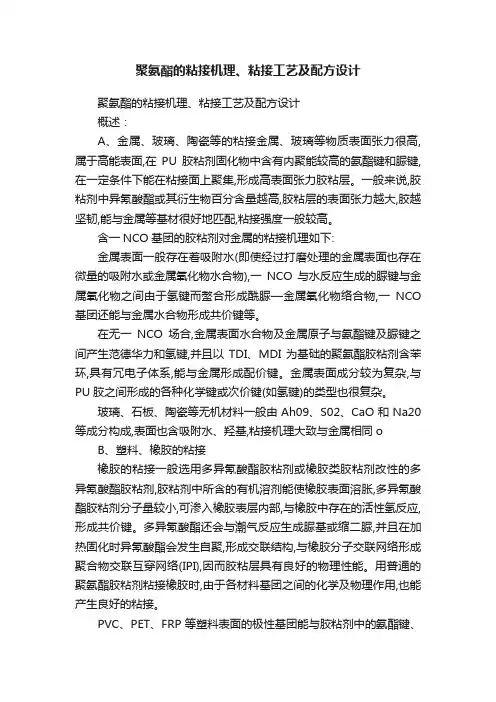

聚氨酯的粘接机理、粘接工艺及配方设计聚氨酯的粘接机理、粘接工艺及配方设计概述：A、金属、玻璃、陶瓷等的粘接金属、玻璃等物质表面张力很高,属于高能表面,在PU胶粘剂固化物中含有内聚能较高的氨酯键和脲键,在一定条件下能在粘接面上聚集,形成高表面张力胶粘层。

一般来说,胶粘剂中异氰酸酯或其衍生物百分含量越高,胶粘层的表面张力越大,胶越坚韧,能与金属等基材很好地匹配,粘接强度一般较高。

含一NCO基团的胶粘剂对金属的粘接机理如下:金属表面一般存在着吸附水(即使经过打磨处理的金属表面也存在微量的吸附水或金属氧化物水合物),一NCO与水反应生成的脲键与金属氧化物之间由于氢键而螯合形成酰脲—金属氧化物络合物,一NCO 基团还能与金属水合物形成共价键等。

在无一NCO场合,金属表面水合物及金属原子与氨酯键及脲键之间产生范德华力和氢键,并且以TDI、MDI为基础的聚氨酯胶粘剂含苯环,具有冗电子体系,能与金属形成配价键。

金属表面成分较为复杂,与PU胶之间形成的各种化学键或次价键(如氢键)的类型也很复杂。

玻璃、石板、陶瓷等无机材料一般由Ah09、S02、CaO和Na20等成分构成,表面也含吸附水、羟基,粘接机理大致与金属相同oB、塑料、橡胶的粘接橡胶的粘接一般选用多异氰酸酯胶粘剂或橡胶类胶粘剂改性的多异氰酸酯胶粘剂,胶粘剂中所含的有机溶剂能使橡胶表面溶胀,多异氰酸酯胶粘剂分子量较小,可渗入橡胶表层内部,与橡胶中存在的活性氢反应,形成共价键。

多异氰酸酯还会与潮气反应生成脲基或缩二脲,并且在加热固化时异氰酸酯会发生自聚,形成交联结构,与橡胶分子交联网络形成聚合物交联互穿网络(IPI),因而胶粘层具有良好的物理性能。

用普通的聚氨酯胶粘剂粘接橡胶时,由于各材料基团之间的化学及物理作用,也能产生良好的粘接。

PVC、PET、FRP等塑料表面的极性基团能与胶粘剂中的氨酯键、酯键、醚键等基团形成氢键,形成有一定粘接强度的接头。

有人认为玻纤增强塑料(FRP)中含一OH基团,其中表面的一OH与PU胶粘剂中的一NCO 反应形成化学粘接力。

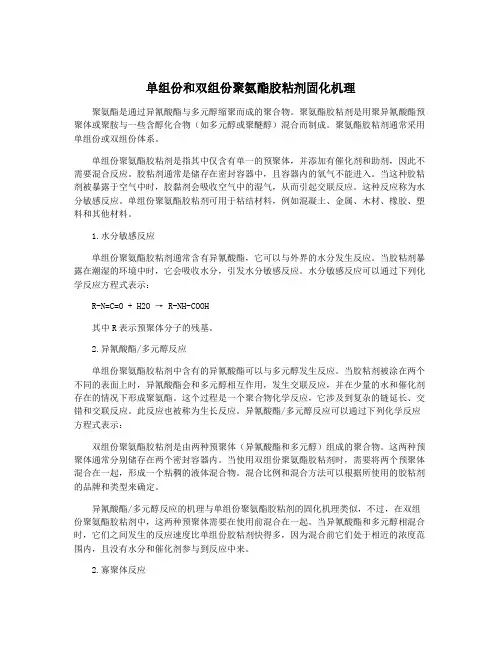

单组份和双组份聚氨酯胶粘剂固化机理聚氨酯是通过异氰酸酯与多元醇缩聚而成的聚合物。

聚氨酯胶粘剂是用聚异氰酸酯预聚体或聚胺与一些含醇化合物（如多元醇或聚醚醇）混合而制成。

聚氨酯胶粘剂通常采用单组份或双组份体系。

单组份聚氨酯胶粘剂是指其中仅含有单一的预聚体，并添加有催化剂和助剂，因此不需要混合反应。

胶粘剂通常是储存在密封容器中，且容器内的氧气不能进入。

当这种胶粘剂被暴露于空气中时，胶黏剂会吸收空气中的湿气，从而引起交联反应。

这种反应称为水分敏感反应。

单组份聚氨酯胶粘剂可用于粘结材料，例如混凝土、金属、木材、橡胶、塑料和其他材料。

1.水分敏感反应单组份聚氨酯胶粘剂通常含有异氰酸酯，它可以与外界的水分发生反应。

当胶粘剂暴露在潮湿的环境中时，它会吸收水分，引发水分敏感反应。

水分敏感反应可以通过下列化学反应方程式表示：R-N=C=O + H2O → R-NH-COOH其中R表示预聚体分子的残基。

2.异氰酸酯/多元醇反应单组份聚氨酯胶粘剂中含有的异氰酸酯可以与多元醇发生反应。

当胶粘剂被涂在两个不同的表面上时，异氰酸酯会和多元醇相互作用，发生交联反应，并在少量的水和催化剂存在的情况下形成聚氨酯。

这个过程是一个聚合物化学反应，它涉及到复杂的链延长、交错和交联反应。

此反应也被称为生长反应。

异氰酸酯/多元醇反应可以通过下列化学反应方程式表示：双组份聚氨酯胶粘剂是由两种预聚体（异氰酸酯和多元醇）组成的聚合物。

这两种预聚体通常分别储存在两个密封容器内。

当使用双组份聚氨酯胶粘剂时，需要将两个预聚体混合在一起，形成一个粘稠的液体混合物。

混合比例和混合方法可以根据所使用的胶粘剂的品牌和类型来确定。

异氰酸酯/多元醇反应的机理与单组份聚氨酯胶粘剂的固化机理类似，不过，在双组份聚氨酯胶粘剂中，这两种预聚体需要在使用前混合在一起。

当异氰酸酯和多元醇相混合时，它们之间发生的反应速度比单组份胶粘剂快得多，因为混合前它们处于相近的浓度范围内，且没有水分和催化剂参与到反应中来。

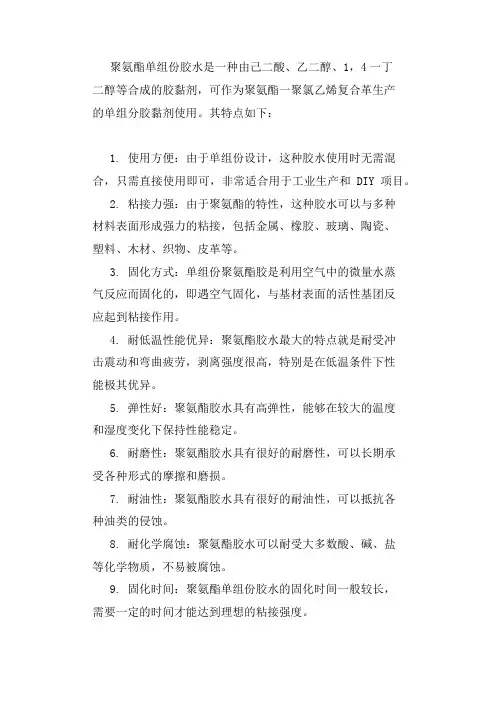

聚氨酯单组份胶水是一种由己二酸、乙二醇、1，4一丁
二醇等合成的胶黏剂，可作为聚氨酯一聚氯乙烯复合革生产
的单组分胶黏剂使用。

其特点如下：
1. 使用方便：由于单组份设计，这种胶水使用时无需混合，只需直接使用即可，非常适合用于工业生产和DIY项目。

2. 粘接力强：由于聚氨酯的特性，这种胶水可以与多种
材料表面形成强力的粘接，包括金属、橡胶、玻璃、陶瓷、
塑料、木材、织物、皮革等。

3. 固化方式：单组份聚氨酯胶是利用空气中的微量水蒸
气反应而固化的，即遇空气固化，与基材表面的活性基团反
应起到粘接作用。

4. 耐低温性能优异：聚氨酯胶水最大的特点就是耐受冲
击震动和弯曲疲劳，剥离强度很高，特别是在低温条件下性
能极其优异。

5. 弹性好：聚氨酯胶水具有高弹性，能够在较大的温度
和湿度变化下保持性能稳定。

6. 耐磨性：聚氨酯胶水具有很好的耐磨性，可以长期承
受各种形式的摩擦和磨损。

7. 耐油性：聚氨酯胶水具有很好的耐油性，可以抵抗各
种油类的侵蚀。

8. 耐化学腐蚀：聚氨酯胶水可以耐受大多数酸、碱、盐
等化学物质，不易被腐蚀。

9. 固化时间：聚氨酯单组份胶水的固化时间一般较长，
需要一定的时间才能达到理想的粘接强度。

在操作使用中需要注意的是，由于聚氨酯胶水具有较高的反应性，因此在操作时应避免直接接触到皮肤和眼睛，并确保工作区域有良好的通风条件。

同时，对于某些特殊材料或应用场景，建议在使用前进行小样测试，以确保其性能符合要求。

单组分聚氨酯胶粘剂配方和合成机理单组分聚氨酯胶粘剂配方和合成机理湿固化型聚氨酯胶1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。

因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。

2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。

该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)：(1)聚氨酯浇注型橡胶的基料；(2)建筑用聚氨酯防水材料的粘料；(3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料；(4)聚氨酯密封胶粘剂的粘料。

该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。

3.配方1：聚氧化丙烯多元醇(M=3000) 51份MDI 26份TDI(80/20) 8.7份1，4-丁二醇 4.1份将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。

该预聚体可作为弹性基材的胶粘剂。

具有耐水、柔韧性好、强度高等优点。

胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。

配方2：聚氧化丙烯三醇(M=6000) 400份聚氧化丙烯二醇(4／=2000) 1000份MDI315份氢化萜烯酚醛树脂180份按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。

按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。

单组份胶水配方及生产工艺胶水是一种常用的粘接材料，广泛应用于建筑、家具、纸品、包装等行业。

本文将介绍一种单组份胶水的配方及其生产工艺，以满足各类粘接需求。

一、胶水配方单组份胶水的配方相对简单，主要包括以下几个成分：1.主要粘合剂：树脂。

树脂是胶水的主要成分，可以通过合成树脂或天然树脂来获得。

常见的合成树脂有聚氨酯、环氧树脂，常见的天然树脂有胶原蛋白、橡胶等。

树脂的选择要根据具体的粘接需求和材料特性来确定。

2.增粘剂：增粘剂可以提高胶水的黏性和附着力，常见的增粘剂有粘度调节剂、混合物、浓缩物等。

根据需要可以选择不同的增粘剂，以达到最佳的粘接效果。

3.溶剂：溶剂主要用来溶解树脂和增粘剂，使其能够均匀地涂布在待粘接的材料上。

常见的溶剂有水、醇类、酮类等。

选择合适的溶剂要考虑到安全性、环保性和成本等因素。

4.助剂：助剂可以提高胶水的特殊性能，如抗老化性能、耐高温性能等。

常见的助剂有防腐剂、抗氧化剂、增塑剂等。

根据具体的应用要求来选择合适的助剂。

二、胶水生产工艺胶水的生产工艺主要包括原料准备、配料、混合、调整粘度、包装等环节。

1.原料准备：根据配方和生产需求，准备好所需的树脂、增粘剂、溶剂和助剂等原料。

2.配料：按照配方比例将所需的原料称量或计量。

3.混合：将配料好的原料加入混合设备中，进行搅拌混合。

混合的时间和速度要根据具体的胶水配方来确定，以确保各个成分充分混合均匀。

4.调整粘度：根据需要，可以通过增加或减少溶剂的用量来调整胶水的粘度。

粘度的调整要根据具体的粘接需求来进行，以保证胶水能够均匀涂布在待粘接的材料上。

5.包装：将调好粘度的胶水装入适当的包装容器中，如瓶子、管子或桶等。

包装要注意密封性和便于使用。

三、总结通过以上的配方和生产工艺，我们可以制备出一种适用于各类粘接需求的单组份胶水。

在实际生产中，还需要根据具体的应用要求进行调整和改进，以获得更好的粘接效果和产品质量。

同时，要注意环保和安全生产，选择合适的原料和工艺，确保胶水的质量和可靠性。

单组份胶水配方及生产工艺胶水是一种常用的粘接材料，广泛应用于家庭、工业和建筑等领域。

单组份胶水是一种方便易用的胶水类型，无需混合多种材料，只需要直接涂抹即可完成粘接。

本文将介绍单组份胶水的配方及生产工艺。

一、胶水的配方单组份胶水的配方相对简单，主要由以下几种成分组成：1. 树脂：树脂是胶水的主要成分，可以选择多种树脂，如乙烯基树脂、聚氨酯树脂、环氧树脂等。

树脂的选择应根据粘接材料的性质和要求来确定。

2. 溶剂：溶剂是用来稀释树脂，以便涂抹和粘接。

常用的溶剂有丙酮、甲醇、醋酸乙酯等。

选择合适的溶剂可以提高胶水的粘度和流动性。

3. 填料：填料主要用于增加胶水的黏度和填充空隙，常见的填料有二氧化硅、铝粉、氧化铁等。

填料的选择应根据需要来确定，以达到理想的粘接效果。

4. 助剂：助剂是用来改善胶水的性能和特性的，常见的助剂有防腐剂、增稠剂、流平剂等。

助剂的使用可以提高胶水的耐候性、粘接强度和使用寿命。

二、胶水的生产工艺单组份胶水的生产工艺相对简单，一般包括以下几个步骤：1. 原料准备：根据配方，准备好所需的树脂、溶剂、填料和助剂等原料。

确保原料的质量和纯度，以保证胶水的质量。

2. 混合：将树脂、溶剂、填料和助剂按照一定比例混合均匀。

可以使用搅拌机或其他混合设备来完成混合过程。

3. 过滤：混合后的胶水可能存在杂质或颗粒，需要通过过滤来去除。

可以使用滤网或滤纸等设备进行过滤。

4. 包装：将过滤后的胶水装入合适的容器中，如塑料瓶、铁桶等。

确保容器的密封性和卫生性。

5. 质检：对包装好的胶水进行质量检验，检查胶水的黏度、流动性、粘接强度等指标是否符合要求。

6. 存储：将质检合格的胶水储存到干燥、阴凉的地方，避免阳光直射和高温环境，以延长胶水的使用寿命。

三、胶水的应用单组份胶水具有使用方便、粘接强度高、适用范围广等优点，被广泛应用于家庭、工业和建筑等领域。

在家庭中，单组份胶水常用于家具修补、装饰材料粘接等方面。

它可以粘接木材、塑料、金属等多种材料，具有良好的粘接效果。

单组分聚氨酯胶粘剂配方和合成机理Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】单组分聚氨酯胶粘剂配方和合成机理单组分胶粘剂配方和合成机理湿固化型胶1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。

因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。

2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。

该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)：(1)浇注型橡胶的基料；(2)建筑用防水材料的粘料；(3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料；(4)密封胶粘剂的粘料。

该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。

3.配方1：聚氧化丙烯多元醇(M=3000) 51份MDI 26份TDI(80/20) 份1，4-丁二醇份将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约％的预聚体。

该预聚体可作为弹性基材的胶粘剂。

具有耐水、柔韧性好、强度高等优点。

胶膜的拉伸强度可达，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。

配方2：聚氧化丙烯三醇(M=6000) 400份聚氧化丙烯二醇(4／=2000) 1000份MDI315份氢化萜烯酚醛树脂 180份按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。

单组份和双组份聚氨酯胶粘剂固化机理聚氨酯胶粘剂是一种常用的工业胶粘剂，广泛应用于建筑、汽车、船舶、家具等领域。

根据组分的不同，聚氨酯胶粘剂可以分为单组份和双组份两种类型。

本文将从单组份和双组份聚氨酯胶粘剂的固化机理两个方面进行阐述。

一、单组份聚氨酯胶粘剂固化机理单组份聚氨酯胶粘剂是指在室温下可直接使用的胶粘剂，无需混合其他组分。

其固化机理主要是通过与空气中的湿气发生反应来实现的。

在单组份聚氨酯胶粘剂中，主要包含两种基本成分：聚醋酸酯和异氰酸酯。

聚醋酸酯是胶粘剂的主体，而异氰酸酯则是其固化剂。

当单组份聚氨酯胶粘剂涂敷在被粘接的表面上时，胶粘剂中的聚醋酸酯与空气中的湿气开始发生反应。

这个反应过程是一个聚合反应，即聚醋酸酯与湿气中的水分子发生缩合反应，生成酯基。

具体而言，聚醋酸酯中的羟基与湿气中的水分子反应，生成酯基和醇。

这个反应是一个开环聚合反应，使得原本液体状的聚醋酸酯逐渐固化为固体。

单组份聚氨酯胶粘剂中的异氰酸酯固化剂也发挥着重要作用。

异氰酸酯与聚醋酸酯中的羟基发生反应，形成尿素键和酯基。

尿素键起到交联作用，使得胶粘剂的固化更加牢固。

总结来说，单组份聚氨酯胶粘剂通过与空气中的湿气反应，聚醋酸酯中的羟基与湿气中的水分子发生缩合反应，生成酯基，同时聚醋酸酯中的羟基与异氰酸酯发生反应，形成尿素键和酯基。

这些反应使得胶粘剂逐渐从液体状固化为固体，实现胶粘的效果。

二、双组份聚氨酯胶粘剂固化机理双组份聚氨酯胶粘剂是指由两种组分混合而成的胶粘剂，通常分为基材和固化剂两部分。

其固化机理相对复杂，涉及到多个化学反应。

在双组份聚氨酯胶粘剂中，基材通常由聚醋酸酯和异氰酸酯组成。

而固化剂则由聚醇和异氰酸酯组成。

这两个组份在混合后，发生多个反应，最终实现胶粘的固化。

聚醋酸酯与聚醇反应，形成酯基。

这个反应是一个开环聚合反应，使得基材的粘度增加。

接着，聚醋酸酯与异氰酸酯发生反应，形成尿素键和酯基。

这个反应是一个交联反应，使得基材的固化更加牢固。

单组份聚氨酯密封胶固化机理
单组份聚氨酯密封胶的固化机理主要包括以下几个方面：
1. 高松本效应：聚氨酯密封胶中的异氰酸酯单体在与水分反应生成氨基醇的过程中，所释放的二氧化碳气泡被胶体物质困住，从而形成高松本效应。

这种效应能够刺激聚氨酯密封胶的固化速度，实现快速固化。

2. 异氰酸酯基团与水分反应：聚氨酯密封胶中的异氰酸酯基团与空气中的水分发生反应生成氨基醇。

这个反应是通过异氰酸酯基团的亲核取代反应进行的。

反应的速度和温度、湿度、水含量等因素有关。

3. 聚合反应：生成的氨基醇与聚丙醇或其他聚醚和多异氰酸酯反应生成聚合物。

聚氨酯密封胶的聚合反应是通过异氰酸酯基团的反应进行的。

4. 网络形成：聚合物之间通过氢键、共价键等力学键相互连接，形成三维的网络结构。

这个过程被称为硬化或固化，使得聚氨酯密封胶由液态变为固态。

以上是单组份聚氨酯密封胶的主要固化机理。

不同厂家的产品可能有不同的配方和固化机制，具体的固化机理可能会有所差异。

聚氨酯密封胶六个配方成分举例聚氨酯密封胶六个配方成分举例2011-01-23 22:391.聚氨酯预聚体单组分湿固化聚氨酯密封胶是由端NCO基预聚体及填料、添加剂组成，其组成比例大致如下:预聚体35-65触变剂0-5填料及颜料20-40催化剂0-0.5增塑剂5-25稳定剂0-0.5溶剂0-10其他0-5双组分聚氨酯密封胶由主剂和固化剂两个组分组成。

其中主剂一般为端NCO基预聚体，固化剂一般由聚醚多元醇等活性氢化合物、填料、触变剂等添加剂组成，其组成比例大致为:聚醚多元醇15-20增塑剂0-15填料55-65催化剂0.05-1.5触变剂0-3其他0-5单组分胶料中的预聚体及双组分胶中的主剂和固化剂中的聚醚，是密封胶的基础聚合物(base-polymer)。

基础聚合物约占密封胶的35%-65%，它们固化后的性能对整个密封胶的性能有较大的影响。

与其他两大类弹性密封胶有机硅及聚硫相比，聚氨酯胶的一个特殊优点是聚氨酯树脂的原料组成和结构可变化范围大，因为聚氨酯分子设计的自由度大。

本节将介绍聚氨酯密封胶的主体成分--聚氨酯预聚体其组成结构与密封胶性能的关系。

2.端NCO基聚氨酯预聚体预聚体是PU密封胶配方的重要组成成分，大多数PU密封胶所用的基础聚合物为纯粹的端NCO聚醚型PU预聚体。

在其制备时通常通过选择其原料聚醚多元醇(一般为二元醇或三元醇)的分子量、二元醇及三元醇混合使用的比例、二异氰酸酯(TDI及MDI)的种类，以制备合适的预聚体。

在设计预聚体的制备配方时，一般要考虑使原料的NCO/OH摩尔比控制在1.5-2.5范围内，且所制备的预聚体的游离NCO质量百分含量在1%-4%之间。

据日本太阳星(Sunsta)技研株式会社伊藤等人报道，采用分子量在4000-8000之间的聚氧化丙烯-氧化乙烯三醇(含EO链节的量为20%以下)及过量的MDI制成预聚体A，用分子量2000-6000的PPG与过量TDI反应制成预聚体B。
