关于水利工程施工测量的探讨

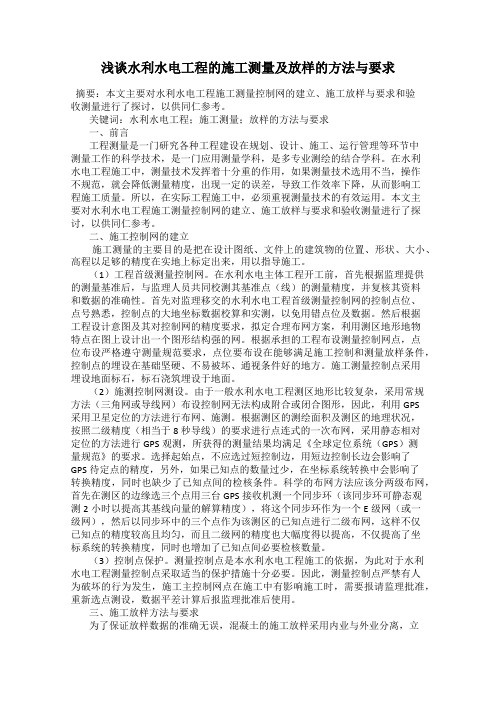

浅谈水利水电工程的施工测量及放样的方法与要求摘要：本文主要对水利水电工程施工测量控制网的建立、施工放样与要求和验收测量进行了探讨，以供同仁参考。

关键词：水利水电工程；施工测量；放样的方法与要求一、前言工程测量是一门研究各种工程建设在规划、设计、施工、运行管理等环节中测量工作的科学技术，是一门应用测量学科，是多专业测绘的结合学科。

在水利水电工程施工中，测量技术发挥着十分重的作用，如果测量技术选用不当，操作不规范，就会降低测量精度，出现一定的误差，导致工作效率下降，从而影响工程施工质量。

所以，在实际工程施工中，必须重视测量技术的有效运用。

本文主要对水利水电工程施工测量控制网的建立、施工放样与要求和验收测量进行了探讨，以供同仁参考。

二、施工控制网的建立施工测量的主要目的是把在设计图纸、文件上的建筑物的位置、形状、大小、高程以足够的精度在实地上标定出来，用以指导施工。

（1）工程首级测量控制网。

在水利水电主体工程开工前，首先根据监理提供的测量基准后，与监理人员共同校测其基准点（线）的测量精度，并复核其资料和数据的准确性。

首先对监理移交的水利水电工程首级测量控制网的控制点位、点号熟悉，控制点的大地坐标数据校算和实测，以免用错点位及数据。

然后根据工程设计意图及其对控制网的精度要求，拟定合理布网方案，利用测区地形地物特点在图上设计出一个图形结构强的网。

根据承担的工程布设测量控制网点，点位布设严格遵守测量规范要求，点位要布设在能够满足施工控制和测量放样条件，控制点的埋设在基础坚硬、不易被坏、通视条件好的地方。

施工测量控制点采用埋设地面标石，标石浇筑埋设于地面。

（2）施测控制网测设。

由于一般水利水电工程测区地形比较复杂，采用常规方法（三角网或导线网）布设控制网无法构成附合或闭合图形，因此，利用GPS采用卫星定位的方法进行布网、施测。

根据测区的测绘面积及测区的地理状况，按照二级精度（相当于8 秒导线）的要求进行点连式的一次布网，采用静态相对定位的方法进行GPS观测，所获得的测量结果均满足《全球定位系统（GPS）测量规范》的要求。

如何进行水利工程测绘水利工程测绘是指利用测量技术和地理信息技术对水利工程进行准确测量、绘制和分析的工作。

它在水利工程建设中起着至关重要的作用，不仅为工程设计和施工提供了准确的数据支持，还能帮助工程管理和环境保护。

本文将从测绘数据获取、地理信息系统应用以及未来发展方向三个方面探讨如何进行水利工程测绘。

首先，测绘数据获取是水利工程测绘的基础。

在水利工程建设中，我们需要获取工程所在地的地形地貌信息、水资源分布情况以及地下水位等数据。

传统的获取方法包括地面测量、气象观测和水文测量等。

地面测量采用全站仪、GPS等测量仪器，对工程所在地的地形进行精确测量，获取高程、坐标等数据。

气象观测则可以通过气象站设置测量气温、气压、风力等数据。

水文测量主要包括对河流、湖泊等水体的水位、流量进行测量，借助流速仪器等获取相应数据。

这些传统的测量方法对于水利工程建设仍然具有重要价值。

但是，随着科技的进步，地理信息系统在水利工程测绘中的应用也越来越广泛。

地理信息系统（GIS）是一种将地理空间信息与属性信息相结合的技术，它可以对水利工程中的测绘数据进行整合、管理和分析。

通过GIS，我们可以将获取到的地形地貌数据、水文数据以及其他相关数据进行空间分析和模拟，实现对工程环境的全面了解。

同时，GIS还可以为水利工程提供智能化的设计和决策支持。

例如，在水资源调度过程中，GIS可以通过对水源地的水资源分布和供需状况进行分析，辅助决策者进行合理的水量分配，提高水资源利用效率。

另外，未来水利工程测绘还面临着一些新的挑战和发展机会。

首先，随着水利工程规模的不断扩大，测绘精度要求也越来越高。

传统的测量方法可能无法满足精细化建设的需求，因此需要借助新的技术手段。

比如，无人机测绘技术在水利工程中的应用已经逐渐成熟，通过搭载高精度相机或激光雷达等设备，可以对水利工程的地形地貌进行精确测绘。

其次，随着大数据和人工智能的快速发展，水利工程测绘也将迎来新的机遇。

水利工程施工测量工贝一、水利工程施工测量的重要性水利工程施工测量是工程建设的基础和保障，它直接关系到工程的位置、高程、坡度和平面几何形状的精度。

如果施工测量工作不到位，会导致工程位置偏差、高程错误、坡度不合理等问题，从而影响工程的使用和安全。

水利工程施工测量的重要性主要表现在以下几个方面：1. 确保工程位置准确。

水利工程的位置是根据设计要求在地面或者水体中测量出来的，只有位置测量准确，工程才能按照设计要求进行施工，才能保证工程稳固、耐久。

2. 控制工程高程。

水利工程的高程是影响工程排水、排泄和灌溉等功能的重要参数，只有精确控制高程，才能确保工程的灌溉效果和排水沟通畅。

3. 确保坡度合理。

水利工程中常常存在大量的坡道，这需要通过施工测量来保证坡度合理，确保水能流畅流畅并满足设计要求。

4. 确保平面几何形状的精度。

水利工程的水库、河堤和渠道等结构往往需要保证平面几何形状的精度，只有通过施工测量保证这一点，才能确保工程的安全和使用功能。

二、水利工程施工测量的主要内容水利工程施工测量主要包括位置测量、高程测量、坡度测量和平面几何形状的测量等内容。

在实际工程中，这些内容是相互关联的，需要综合考虑和保证。

1. 位置测量。

位置测量是水利工程施工测量的基础，它确定工程各个部位的位置，包括水库、渠道、排水口等位置坐标的确定。

2. 高程测量。

高程测量是水利工程的重要内容之一，它通过水准测量或者高程测量仪测量出工程各个部位的高程，用来确定工程的高程标高。

3. 坡度测量。

坡度是水利工程中常见的重要参数，通过测量坡度可以确保水能够顺利流动，并满足设计要求。

4. 平面几何形状的测量。

水利工程中的水库、河堤和渠道等结构需要保证平面几何形状的精度，这需要通过测量来保证。

三、水利工程施工测量的方式和方法水利工程施工测量主要采用传统的测量仪器和现代的测量技术相结合的方式来实施。

1. 传统的测量仪器。

传统的测量仪器主要包括高程仪、水准仪、经纬仪、全站仪等。

水利工程施工测量的特点与要求水利工程施工测量是指在水利工程建设过程中，利用测量技术对施工中的各种量进行准确测量的一项工作。

水利工程施工测量具有一些独特的特点和要求，本文将从工程特点、环境要素、技术要求和安全要求等方面进行探讨。

首先，水利工程施工测量的特点之一是工程规模大、复杂性高。

水利工程涵盖了许多子工程，如水坝、渠道、泵站等，每个子工程都需要进行测量工作。

由于水利工程的规模较大，工程量复杂，要求测量精度高，工程测量师需要具备丰富的施工测量经验和专业知识。

其次，水利工程施工测量的特点之二是环境要素复杂多变。

水利工程常常处于复杂的地理环境和水文环境中。

在地理环境方面，水利工程常常处于山区、河流、湖泊等复杂的地形地貌环境中，不同地理条件下的测量工作会面临不同的困难。

在水文环境方面，水利工程测量需要考虑水流、波动等水文水力因素的影响，这对测量精度和工程设施的建设提出了更高的要求。

此外，水利工程施工测量还有一些专业性的技术要求。

首先，测量过程需要精确、准确，施工测量师需要掌握测量仪器的使用和维护，并具备对测量数据进行处理和分析的能力。

其次，由于水利工程的建设周期较长，施工测量需要进行多次的动态监测，及时反馈数据给施工人员，以确保施工的进行和工程质量的控制。

同时，水利工程施工测量还需要进行经济评估和环境评估，以确保施工的经济性和环境可持续性。

最后，水利工程施工测量还有一些安全要求。

水利工程常常涉及水域，因此施工测量师需要具备游泳和救生的技能，并了解水域工作的安全知识和防范措施。

另外，水利工程中常常涉及到高边坡、大坝等危险因素，施工测量师需要具备安全意识，并采取相应的安全保护措施，确保工作的安全进行。

综上所述，水利工程施工测量具有工程规模大、环境要素复杂多变、技术要求高以及安全要求等特点和要求。

只有施工测量师具备丰富的经验和专业性的知识，才能在水利工程建设过程中准确测量，确保工程的质量和安全，并为工程的可持续发展提供支持。

如何进行灌溉水利工程的设计与施工测量灌溉水利工程的设计与施工测量是农业生产中非常重要的环节，它直接关系着农田的灌溉效果、农作物的生长和农民的收益。

本文将就灌溉水利工程的设计与施工测量进行探讨，并提供一些实用的建议和方法。

一、灌溉水利工程的设计灌溉水利工程的设计是确保农田得到充分灌溉的关键。

在进行设计之前，首先要做的是对农田和附近的水资源进行详细的调查和测量，掌握土地的地形、土质、坡度等情况，以及附近的水源、河流、水井等地下水资源情况。

这些信息对于合理设计灌溉水利工程非常重要。

在设计灌溉水利工程时，要充分考虑农作物的需水量和生长期。

不同作物的需水量和生长期是不同的，因此需要根据实际情况进行调整。

同时，还要考虑降雨情况和蒸发量等因素，合理确定灌溉周期和灌溉量。

合理的灌溉计划能够提高农田的水分利用效率，同时也减少了排水的需要。

在进行灌溉水利工程的设计时，还要考虑到设施的合理布局和使用性能。

例如，要合理选择灌溉设备和灌溉管道的规格，在确保灌溉效果的同时，也要降低施工成本和维护成本。

二、灌溉水利工程的施工测量灌溉水利工程的施工测量是保证施工质量的关键。

在进行施工测量之前，首先要做的是进行工程的勘测和测量。

勘测和测量的主要工作包括确定灌溉水渠、灌溉水井、灌溉管道等设施的位置、长度、坡度、高程等参数。

这些参数对于确保灌溉水利工程的顺利施工非常重要。

在进行施工测量时，要确保测量设备的准确性和稳定性。

常用的测量设备包括水平仪、经纬仪、全站仪等。

在使用这些设备进行测量时，要注意保持设备的水平和稳定，以确保测量结果的准确性。

此外，还要注意确定测量的起点和终点，以及测量的路线和方法。

在进行水渠测量时，应选择比较直线、较平坦的路线，以便于测量的进行。

在进行高程测量时，要选择合适的参考点，并考虑坡度和地势的变化。

在进行施工测量时，还要根据实际测量结果进行调整和修正。

施工过程中，有时会出现一些意外情况，例如地质条件的变化、施工材料的不符合要求等，这时应及时对测量结果进行调整和修正，以确保施工质量。

水利水电工程的施工测量方法与要求一、引言水利水电工程是一项综合性极强的工程项目，其中施工测量是工程实施中不可或缺的一部分。

施工测量不仅为工程的施工提供了基础数据，还为工程的实施提供了科学、准确的指导。

本文将详细探讨水利水电工程的施工测量方法与要求。

二、水利水电工程施工测量的主要任务水利水电工程施工测量的主要任务包括：建立施工控制网，进行场地平整，施工放样，竣工测量以及变形监测等。

这些任务贯穿了工程的整个生命周期，从规划设计到施工，再到竣工验收，都对工程质量有着重要影响。

三、水利水电工程施工测量的主要方法1、常规测量法：包括经纬仪、水准仪、钢卷尺等传统测量工具的使用，这种方法主要适用于精度要求较高，且需要人工操作的测量任务。

2、GPS测量法：利用全球定位系统（GPS）进行测量，这种方法具有高精度、高效率、自动化等优点，适用于大规模、复杂的施工环境。

3、数字摄影测量法：通过数字摄影技术获取大量的图像信息，再利用计算机视觉和图像处理技术对图像进行分析处理，这种方法能够提供准确的三维信息，适用于地形复杂、难以直接进行测量的地区。

4、遥感测量法：利用卫星或飞机等遥感设备对目标区域进行遥感成像，再通过图像处理和分析技术提取有用的信息，这种方法能够快速获取大面积的测量数据，适用于大型水利水电工程的施工测量。

四、水利水电工程施工测量的要求1、精度要求：施工测量的精度要求根据工程的具体情况确定，一般来说，误差应控制在允许范围内，以保证工程的顺利进行。

2、测量方法的要求：应根据工程的具体情况选择合适的测量方法，如常规测量法、GPS测量法、数字摄影测量法或遥感测量法等。

同时，对于不同的测量阶段和测量任务，也应选择合适的测量方法和工具。

3、测量数据处理的要求：对于每次测量所获得的数据，应及时进行处理和分析。

数据处理应遵循一定的原则和方法，以保证数据的准确性和可靠性。

同时，还应根据工程需要，对数据进行统计、整理和分析，为工程施工提供科学依据。

论水利工程施工测量过程中存在的问题及解决办法摘要：阐述工程测量在水利工程应用中具有的重要性，分析水利工程施工测量中存在的问题，提出保证测量质量的多项措施。

关键词：施工测量，质量控制，水利工程中图分类号：o213.1 文献标识码：a 文章编号：水利工程因为污染小，经济效益好，在国家建设中起着举足轻重的作用。

从小浪底到举世瞩目的三峡工程，再到现在正在施工的南水北调工程，无一不为国家的经济建设、人民的日常生活提供了坚强有力的保证。

但是设计要求高，施工难度大，同时规模也比较大，因此测量在水利工程施工中应用十分广泛。

比如，在工程规划设计阶段，首先要测绘比例尺的地形图和测绘资料，供总平面图设计、构筑物设计以及了解已经修建好的房屋、管道、电线之间的相对关系。

在施工阶段，要将图纸上设计好的构筑物的平面位置和高程，按设计要求在实地上标定出来，作为施工的依据。

在施工的过程中，要经常对施工的各个部位进行全面的跟踪，对所放样的平面位置和高程进行检验、校核，保证所建工程项目符合设计要求。

在施工结束后，还要进行竣工测量，对工程的实体进行野外数据采集，并用cad绘制竣工图，供今后扩建和维修之用。

水利工程施工测量贯穿于施工的整个过程，是工程施工在前期、中期、后期必不可少的技术。

1、水利工程施工测量存在的问题根据多年来从事水利工程施工测量所掌握的情况来看，水利工程施工测量明显不适应工程建设发展形势的需要。

大多水利工程施工建筑企业对施工测量在现代水利施工中的重要性认识不到位，轻视施工测量的组织、管理和投入。

随着现代科技全球化、网络化的蓬勃发展，以“3s ”为代表的测绘新技术、现代计算机技术、数字通讯技术的广泛应用，现代水利工程施工测量也要经历着一些技术变革，但存在一些问题。

1.1测量人员素质较差且人员较少部分水利工程施工企业没有专职的施工测量人员，在施工中由其他技术员兼职。

甚至有的施工企业把工程又转包给没有施工资质的小公司，那些小公司没有施工测量人员，直接从施工的农民工中找人去培训一下，就直接加入到施工测量中来，这些缺乏专门训练的人员，对常规仪器的性能、操作及测设方法都一知半解，根本不能胜任施工测量工作，也就是无法保证施工测量的质量，有的单位中标几个亿的一个项目，真正从测绘学校毕业的测量人员没几个，跑尺子的几乎都是农民工，所以测量人员较少，不利于工程施工的开展，就不要说要对技术的改革。

关于水利工程的施工测量问题探索与研究摘要：我国是一个农业大国,水利工程的建设关系到人民的生活。

在兴建水利工程的过程中测量工作是非常重要的。

本文主要对施工测量进行了详细的论述,分析了在水利工程中进行施工测量的一般步骤和应注意的问题，可供同行参考借鉴。

关键词：施工测量；放样；控制；水利工程；中图分类号：tv文献标识码：a 文章编号：前言施工测量在水利工程中是排头兵，水利工程是否按设计的平面位置布置，是否达到设计高程都依赖于施工测量的淮确度，施工测量虽然琐碎但在施工中却是至关重要，来不得半点马虎。

本文现在对水利工程的施工测量进行详细的论述。

一、施工测量的前期准备1、熟悉图纸。

在施工之前一定要全面熟悉图纸，了解设计意图。

了解清楚所提供平面控制点所属坐标系、高程控制点所属高程系。

了解控制点在施工场地的位置及可利用和可控制范围。

2、确定施工测量精度。

根据现行国家标准《工程测量规范》和行业标淮《水利水电工程测量规范》及设计和施工要求，定出控制测量、碎部施工测量、断面测量的精度要求，作为以后施工测量的依据。

3、检校测量仪器。

在施工前对即将使用的测量仪器进行检校以确保测量结果的准确性。

一般情况下仪器检校除的自检外还要到专业机构进行检校并出具有效检校单，作为竣工验收依据。

二、施工测量的工作步骤1、复测业主提供的控制点。

对于业主提供的控制点不能直接应用而要经过复测，符合要求后才能用以施工测量。

同时要向业主提供控制点复测报告。

2、建立施工控制网。

一般情况下业主提供的控制点是不足以满足施工控制的需要。

所以在控制点复测合格后，根据地形和可利用地物来布设施工控制网。

施工控制网的布设应本着全局观念，要考虑到以后整个施工过程的需要，也要考虑到施工中可能的影响和不可避免的破坏。

控制点在满足要求的情况下尽量布设在固定的、不被破坏、不变形的地方，例如民房顶上、旧堤坝上等.控制点应尽量布设在通视条件好、控制范围相对较广的地方。

3、施工放样。

水利施工测量方案随着社会的发展和经济的快速增长，水利工程建设也在不断扩大与深化。

在水利工程建设中，水利施工测量方案起着至关重要的作用。

它不仅是水利工程建设的前期准备工作，更是保证工程质量与进度的重要保障。

本文将探讨水利施工测量方案的内容与实施过程，旨在为水利工程建设提供借鉴与参考。

一、水利施工测量方案的内容水利施工测量方案的内容可以分为以下几个方面：测量任务的确定、测量方法的选择、测量仪器与设备的配置、测量控制点的布设、测量数据的处理与分析等。

首先，测量任务的确定是水利施工测量方案的首要步骤。

在确定测量任务时，需要明确工程的地理位置、规模、形式和要求。

例如，对于大型水坝工程，测量任务通常包括建筑物基准点的测量、水位的测量、地形测量等。

确定测量任务的目的和范围，能够为后续工作的开展提供明确的指导。

其次，测量方法的选择是水利施工测量方案的关键一步。

根据测量任务的要求，可以选择不同的测量方法。

常见的测量方法包括：全站仪测量、水准测量、GNSS测量、摄影测量等。

选择合适的测量方法，能够提高测量的效率与精度。

第三，测量仪器与设备的配置也是水利施工测量方案中的重要内容。

根据测量任务的要求，需要配置不同的测量仪器与设备。

例如，对于建筑物基准点的测量，可以使用全站仪和水准仪；对于水位的测量，可以使用水位计等。

合理配置测量仪器与设备，有助于提高测量的准确性和可靠性。

最后，测量控制点的布设和测量数据的处理与分析是水利施工测量方案中的重要环节。

在测量控制点的布设时，需要根据测量任务的要求和工程的实际情况，确定控制点的数量和位置。

在测量数据的处理与分析时，需要使用专业的软件进行数据处理，提取有用的信息，并进行质量检查和验证。

二、水利施工测量方案的实施过程水利施工测量方案的实施过程通常可以分为以下几个步骤：调研分析、测量准备、实地测量、数据处理与分析、报告编制等。

首先，调研分析是水利施工测量方案实施的前提和基础。

通过调研分析，可以了解工程的地理环境、工程的要求和限制等。
