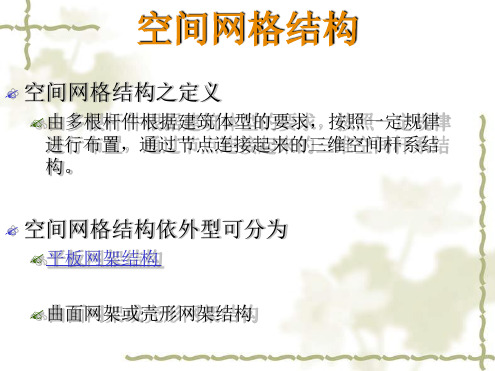

浅谈平板网架结构浅谈平板网架结构科技信息O建筑与工程O2007年第34期浅谈平板网架结构罗f宁夏轻工业设计研究院晖宁夏银川750001)【摘要J简要介绍了网架结构中较常用的平板网架的形式及特点,网架平面尺寸及高度的确定以及网架的屋面构造.【关键词】网架结构;平板网架结构网架结构是由一系列杆件沿着几个方向有规律的组合而成的高次超静定的网状空间杆系结构,它是大跨度结构的重要形式之一,网架结构按照其外形可以分为曲面的网壳和平面的平板网架两大类,本文仅介绍平板网架结构.1.平板网架结构的形式及特点目前常用的平板网架主要有平面桁架系平板网架和空间桁系平板网架两大类.1.1平面桁架系平板网架平面桁架系平板网架是由两向交叉或三向交叉的平面桁架组成的平板网架.它的主要特点是组成平板网架的各平面桁架均为平行弦桁架,其上下弦杆和腹杆均在同一竖直平面内,斜腹杆通常设计成拉杆,竖杆设计成压杆,斜腹杆与弦杆问夹角以40.一6o.为宜,节点构造类似于平面面桁架1.2空间桁架系平板网架,所谓空间桁架系平板网架实际上是由一系列三角锥,四角锥或六角锥体组合而成的平板网架,它是真正的空间结构,比平面桁架平板网架刚度大,受力性能好.空间桁架系平板网架可分为四角锥体系平板网架和三角锥体系平板网架(1)四角锥体系平板网架,由一系列四角锥按一定规律组合而成的平板网架称为四角锥体系平板网架,它的主要特点是上下弦杆均为正方形网架,除星形四角锥之外.下弦平面正方形网格的四个节点分别对应于上弦平面正方形网格的重心.即下弦网格的节点与对应的上弦网格错开半个网格,下弦网格节点与对应的四个弦网格节点分别由四根斜腹杆相连.(2)三角锥体系平板网架,由一系列三角锥组合而成的平板网架称为三角锥体系平板网架.在三角锥网架中.其上,下弦杆在自身平面内均组成正三角形.且下弦平面内所有正三角形的节点正好对着上弦平面的正三角形重心,下弦平面的正三角形的每个节点都由三根杆件与和该节点相邻的上弦平面正三角形的三个节点分别相连. 将三角锥网架按一定规律抽去一些锥体的腹杆和下弦杆而形成的上弦网格仍为三角形.下弦网格为三角形和六角形的网格即为抽空三角锥网架.以三角锥为为基础,组合而成的上弦网格为三角形和六角形.下弦网格为六角形的网架称为蜂窝形三角锥网架.2.网架几何尺寸的确定网架的几何尺寸是指网架上弦的网格尺寸和网架高度. 2.1网格尺寸的确定网格尺寸的大小会直接影响到网架的经济性.因为网格大,节点数就会减少,便于施工,网格dx~tl相反,当屋里采用钢筋混凝土重屋面时网架尺寸不能大.否则会因屋面板重量增大而使用网架节点荷载增大,近而导致网架耗钢量及屋面板吊装难度的增大,当采用压型锥板, 预制铝合金等轻型屋面或有檩方案时,网格尺寸应尽量大些,节点数则少些,从而使杆件断面能更有效地发挥作用,减少用钢量,总之,网格尺寸要根据跨度大小,柱网尺寸,屋面材料及构造要求和建筑功能等因素综上所述合考虑,它在很大程度上取决于屋面板的规格和种类,通常为(1/20—1/6)L2(L2为网架短向跨度).2.2网架高度的确定为了保证网架的高度,必须使所设计的网架具有适当的高度.网架高度通常为网架短向跨度的1/20-1/10.它由下列因素决定: (1)屋面荷载,屋面荷载大时,网架的挠度将增大,为保证网架的挠度不超过20o,必须使用网架有一定的高度.(2)支承条件和平面形状.平面形状为圆形,方形或接近正方形时,网架高度可小些,平面形状狭长者,由于其挠度比相同跨度(指短跨)的正方形网架大,故网架高度应取大些,用边支承时,网架高度应小些,点支承时应小些.(3)起拱,有起拱时,网架下挠减小,网架高度可小些.(4)节点构造,当小跨度网架采用螺栓节点时,网架高度可大些, 以使弦杆内力小些,尽量接近腹杆内力,从而统一杆件和零件. 3.网架结构的屋面构造网架结构屋盖的屋面分有檩方案和无檩方案两种.有檩方案采用角钢,槽钢,工形钢等轻型钢檩条搁置于网架节点的支托上.其上铺设彩钢板,这属于轻屋面.无檩方案通常采用钢丝网水泥屋面板,预应力混凝土屋面板或钢筋混凝土膜形扁壳等重型屋面.至少三点焊牢于网架节点的支托上,抹完找平屋后做一毡二油隔气层,上铺保温材料做防水层.为解决屋面排水问题.需在屋面上设计1%一-4%的坡度.对于中, 小跨度网架,由于其跨度不大不需起拱网架.故只需在网架节点处设小立柱以便屋面找坡,对于大跨度网架或屋面荷载很大时,网架须起拱,不为找坡而设计的起拱一般应为L]300(L2为网架短向跨度);为找坡而设计的起拱,可起拱3%左右,此时网架内力变化可忽略不计, 但施工比较麻烦.4.结语国内外的工程实践及网架结构的科研发展表明:平板网架结构的主要发展方向是网架生产的定型化,单元化,商吕化;尽可能地采用钢管球节点(焊接空心球或螺栓球);网架上面采用压型钢板,铝合金预制板等轻型屋面.加强网架上弦杆与其上支撑的屋面板之间的相互作用;继续探索钢材的塑性变形,塑性稳定等问题,充分发挥网架节点的材料承载能力,推广网架结构的优化设计.l(上接第109页)五,结论1.非岩溶地区岩质地基中分布破碎带,软弱夹层等不良地质的可能性是存在的.在工程建设中进行施工勘察对保证基础工程质量和安全意义十分重大,尤其是对复杂地质条件或有特殊使用要求的建筑物更为重要.2.勘察单位在进行详勘时,就应严格控制野外施工质量,不要以为在非岩溶地区只要钻进到稳定基岩就可以马虎了,必须严格按规范控制施工.不要把在详勘阶段就能发现的问题,留到施工勘察去做. 3.现场验槽,验桩是发现局部不良地质条件的主要途径,勘察单位必须高度重视.严格把关,发挥主导作用.因为地基验槽是以勘察为主的,要唱主角,不要人云亦云,以防漏失问题,留下隐患. l36 [责任编辑:张艳芳]4.施工勘察是工程建设的一个过程,也体现了现行地基基础规范的精神,业主,勘察,设计,监理及施工单位要加强沟通,互相配合,以保证建设工程质量.【参考文献】[1]浙江省华厦工程勘察院:《金华市金发豪园岩土工程勘察报告》.2004.8.《金华市金发豪园2#楼施工勘察报告)2005.11.[2]周立峰.浙赣铁路电气化改造工程临浦特大桥250号墩地质情况说明2005.2.f3]周立峰,陈玉萍.天然地基验槽方法及局部加固措施.浙江能源20o4.1. [责任编辑:志隽]。
建筑结构选型总复习、作业及答案第一章梁1.梁按支座约束分为：静定梁和超静定梁，根据梁跨数的不同，有单跨静定梁或单跨超静定梁、多跨静定梁或多跨连续梁。
2.简述简支梁和多跨连续梁的受力特点和变形特点？答：简支梁的缺点是内力和挠度较大，常用于中小跨度的建筑物。
简支梁是静定结构，当两端支座有不均匀沉降时，不会引起附加内力。
因此，当建筑物的地基较差时采用简支梁结构较为有利。
简支梁也常被用来作为沉降缝之间的连接构件。
多跨连续梁为超静定结构，其优点是内力小，刚度大，抗震性能好，安全储备高，其缺点是对支座变形敏感，当支座产生不均匀沉降时，会引起附加内力。
（图见5页）3.悬挑结构的特点：悬挑结构无端部支撑构件、视野开阔、空间布置灵活。
悬挑结构首要关注的安全性是：倾覆、承载力、变形等。
4．抗倾覆力矩/倾覆力矩>1.55.悬挑结构倾覆力矩的平衡方式：上部压重平衡；下部拉压平衡；左右自平衡；副框架平衡第二章桁架结构1.桁架结构的组成：上弦杆、下弦杆、斜腹杆、竖腹杆2.桁架结构受力计算采用的基本假设：（1）组成桁架的所有各杆都是直杆，所有各杆的中心线（轴线）都在同一平面内，这一平面称为桁架的中心平面。
（2）桁架的杆件与杆件相连接的节点均为铰接节点。
（铰接只限制水平位移和竖向位移，没有限制转动。
）（3）所有外力（包括荷载及支座反力）都作用在桁架的中心平面内，并集中作用于节点上（节点只受集中力作用）3.桁架斜腹杆的布置方向对腹杆受力的符号（拉或压）有何关系？答：斜腹杆的布置方向对腹杆受力的符号（拉或压）有直接的关系。
对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受力方向与斜腹杆相反，对于三角形桁架，斜腹杆外倾受压，内倾受拉，而竖腹杆则总是受拉。
（图见11页）4.按屋架外形的不同，屋架结构形式有几种？答：三角形屋架，梯形屋架，抛物线屋架，折线型屋架，平行弦屋架等。
5.屋架结构的选型应从哪几个方面考虑？答：（1）屋架结构的受力（2）屋面防水构造；（3）材料的耐久性及使用环境；（4）屋架结构的跨度。
第一章——xx悬挑结构1、梁的分类：①按材料分类：石梁、木梁、钢梁、钢筋混凝土梁、预应力混凝土梁、钢—钢筋混凝土混合梁等②按截面形式分类：石梁的截面一般为矩形；木梁的截面为圆形和矩形；钢梁为工字形、槽形，跨度较大时为箱形；钢筋混凝土梁有扁梁、花篮梁、T型梁、工字梁、空腹梁；较大跨度的梁有双坡薄腹梁、鱼腹梁、空腹梁③按支座约束条件分类：静定梁、超静定梁（根据跨数不同，有单跨静定梁、单跨超静定梁、多跨静定梁、多跨超静定梁）第二章——桁架结构1、桁架结构：①组成杆件：斜腹杆、上弦杆、竖腹杆、下弦杆2、屋架结构形式：①按使用材料的不同，可以分为：木屋架、钢—木组合屋架、钢屋架、轻型钢屋架、钢筋混凝土屋架、预应力混凝土屋架、钢筋混凝土—钢组合屋架等②按屋架外形的不同，有：三角形屋架、梯形屋架、抛物线屋架、折线形屋架、平行弦屋架等③根据结构受力的特点及材料性能的不同，有：桥式屋架、无斜腹杆屋架或刚接桁架、立体桁架3、适用范围：①木屋架：形式有豪式木屋架，一般分三角形和梯形。
三角形屋架的内力分布不均匀，支座处大而跨中小。
一般适用于跨度在18m以内的建筑中。
三角形屋架的坡度大，适用于屋面材料为黏土瓦、水泥瓦及小青瓦等要求排水坡度较大的情况②钢木组合屋架：形式有豪式屋架、芬克式屋架、梯形屋架、下折式屋架。
适用跨度视屋架结构的外形而定，对于三角形屋架，其跨度一般为12~18m，对于梯形、折线形等多边形屋架，跨度可达18~24m③钢屋架：形式有三角形钢屋架、梯形钢屋架、矩形（平行弦）钢屋架。
三角形屋架用于屋面坡度较大的屋盖结构中；梯形屋架用于屋面坡度较小的屋盖中；矩形屋架不宜用于大跨度建筑中，多用于托架或支撑系统。
④轻型屋架：有三角形屋架、。
三角拱屋架、梭形屋架。
三角形屋架和三铰拱屋架用于斜坡屋面，屋面坡度通常取；梭形屋架的屋面坡度较平坦，取；轻型钢屋架适用于跨度<=18，柱距4~6m,设置有起重量<=50kN的中、轻级工作制桥式吊车的工业建筑和跨度<=18m的民用房屋⑤混凝土屋架：有梯形屋架、折线形屋架、拱形屋架、无斜腹杆屋架等。
