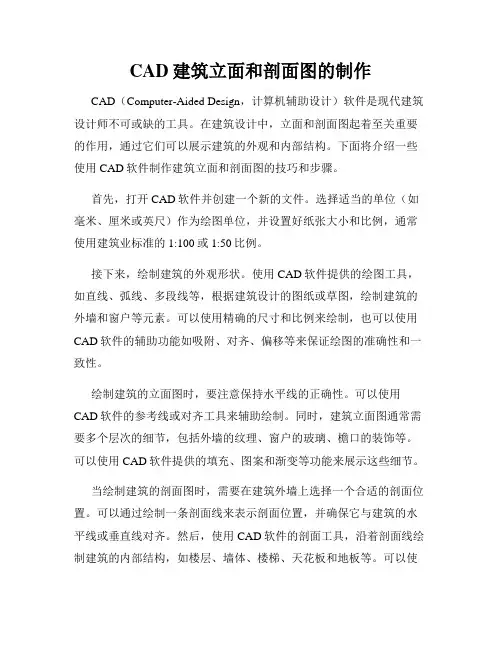

CAD建筑立面和剖面图的制作CAD（Computer-Aided Design，计算机辅助设计）软件是现代建筑设计师不可或缺的工具。

在建筑设计中，立面和剖面图起着至关重要的作用，通过它们可以展示建筑的外观和内部结构。

下面将介绍一些使用CAD软件制作建筑立面和剖面图的技巧和步骤。

首先，打开CAD软件并创建一个新的文件。

选择适当的单位（如毫米、厘米或英尺）作为绘图单位，并设置好纸张大小和比例，通常使用建筑业标准的1:100或1:50比例。

接下来，绘制建筑的外观形状。

使用CAD软件提供的绘图工具，如直线、弧线、多段线等，根据建筑设计的图纸或草图，绘制建筑的外墙和窗户等元素。

可以使用精确的尺寸和比例来绘制，也可以使用CAD软件的辅助功能如吸附、对齐、偏移等来保证绘图的准确性和一致性。

绘制建筑的立面图时，要注意保持水平线的正确性。

可以使用CAD软件的参考线或对齐工具来辅助绘制。

同时，建筑立面图通常需要多个层次的细节，包括外墙的纹理、窗户的玻璃、檐口的装饰等。

可以使用CAD软件提供的填充、图案和渐变等功能来展示这些细节。

当绘制建筑的剖面图时，需要在建筑外墙上选择一个合适的剖面位置。

可以通过绘制一条剖面线来表示剖面位置，并确保它与建筑的水平线或垂直线对齐。

然后，使用CAD软件的剖面工具，沿着剖面线绘制建筑的内部结构，如楼层、墙体、楼梯、天花板和地板等。

可以使用CAD软件的截面修剪、拉伸、复制等命令来绘制和编辑剖面图的各个部分。

在绘制建筑的立面和剖面图时，还可以使用CAD软件的阵列、镜像和偏移等功能来快速复制和修改元素。

同时，可以通过输入精确的尺寸和位置来确保绘图准确无误。

此外，还可以根据需要添加文字标签、符号和注释等，以增加图纸的信息和可读性。

完成建筑的立面和剖面图后，可以使用CAD软件的打印和输出功能将图纸导出为各种格式，如PDF、图像文件或打印纸质副本。

同时，建议保存CAD文件的原始版本，以便在需要时进行修改和更新。

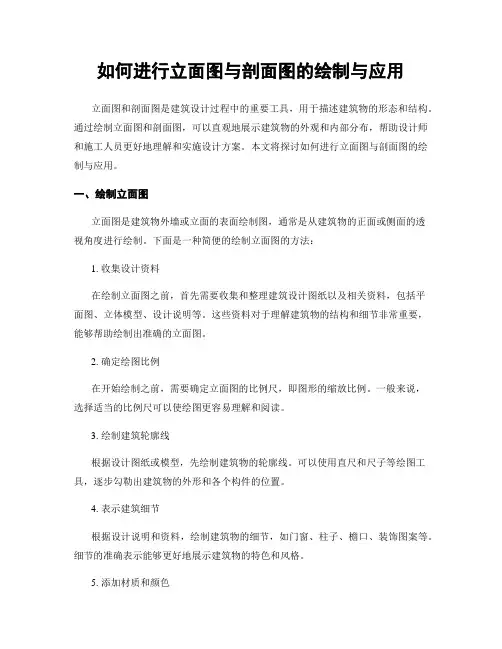

如何进行立面图与剖面图的绘制与应用立面图和剖面图是建筑设计过程中的重要工具，用于描述建筑物的形态和结构。

通过绘制立面图和剖面图，可以直观地展示建筑物的外观和内部分布，帮助设计师和施工人员更好地理解和实施设计方案。

本文将探讨如何进行立面图与剖面图的绘制与应用。

一、绘制立面图立面图是建筑物外墙或立面的表面绘制图，通常是从建筑物的正面或侧面的透视角度进行绘制。

下面是一种简便的绘制立面图的方法：1. 收集设计资料在绘制立面图之前，首先需要收集和整理建筑设计图纸以及相关资料，包括平面图、立体模型、设计说明等。

这些资料对于理解建筑物的结构和细节非常重要，能够帮助绘制出准确的立面图。

2. 确定绘图比例在开始绘制之前，需要确定立面图的比例尺，即图形的缩放比例。

一般来说，选择适当的比例尺可以使绘图更容易理解和阅读。

3. 绘制建筑轮廓线根据设计图纸或模型，先绘制建筑物的轮廓线。

可以使用直尺和尺子等绘图工具，逐步勾勒出建筑物的外形和各个构件的位置。

4. 表示建筑细节根据设计说明和资料，绘制建筑物的细节，如门窗、柱子、檐口、装饰图案等。

细节的准确表示能够更好地展示建筑物的特色和风格。

5. 添加材质和颜色为了增加立面图的真实感，可以给建筑物的各个构件添加适当的材质和颜色。

比如，在绘制玻璃幕墙时，可以用铅笔加深玻璃的阴影，以突出效果。

二、绘制剖面图剖面图是建筑物在某个垂直平面上的展开表达，通过剖面图可以揭示建筑物的内部结构和布局。

下面是一种简便的绘制剖面图的方法：1. 确定剖面线剖面图是通过在建筑物的特定位置切割建筑体得到的。

首先需要确定剖面线的位置和方向。

一般来说，剖面线应选取对于了解建筑物内部结构和布局有关键意义的位置。

2. 绘制建筑平面图为了能够在剖面图上显示建筑物的内部结构，需要首先绘制建筑物的平面图。

平面图可以直观地展示建筑物的布局和功能，为后续的剖面图绘制提供基础。

3. 切割建筑体根据选定的剖面线，将建筑体切割。

绘制建筑平、立、剖面图的步骤和方式3.7.1 绘制建筑施工图的目的和要求学会绘制施工图，才能把衡宇的内容及设计用意正确、清楚、明了地表达出来。

同时，进一步熟悉衡宇的构造，提高识读建筑施工图的能力。

绘制施工图时，要认真细致，做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清楚、符合制图规定。

3.7.2建筑平、立、剖面图之间的关系对应的统一。

立面图和剖面图高度一致，立面图和平面图相应的长度关系一致。

3.7.3画图步骤：(1) 画图工具、图纸的准备；(2) 熟悉衡宇的概况、肯定图样比例和数量；(3) 合理布置图面；(4) 打草稿；(5) 检查加深；(6) 注写尺寸、图名、比例和各类符号；(7) 填写题目栏；(8) 清洁图面，擦去没必要要的作图线和脏痕3.7.4 画图中的习惯画法相同方向、相同线型尽可能一次画完，以避免三角板、丁字尺来回移动；相等的尺寸尽可能一次量出；同一方向的尺寸一次量出；铅笔加深或描图上墨顺序：先画上部，后画下部；先画左侧，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

3.7.5.1 平面图的画法步骤画定位轴线，墙、柱轮廓线，如图(a)定门窗洞的位置，画细部。

如楼梯、台阶、洗手间、散水、明沟、花池等，如图(b)按前述画图方式中的要求检查、加深图线画剖切位置线、尺寸线、标高符号、门的开启线并标注定位轴线、尺寸、门窗编号，注写图名、比例及其他文字说明，如图(c)图线加深粗实线——对剖切到的墙、柱等的截面轮廓线等用；中实线——门的开启线（45°斜线）及其他未剖切到的构造轮廓线、尺寸起止符号等用；细实线——其余如尺寸线、尺寸界限等用。

尺寸标注（1）尺寸线：尺寸线用细实线绘制，并与被注长度平行；距图样最外轮廓线之间的距离不宜小于10mm。

平行排列的尺寸线的距离为7~10mm，并维持一致；（2）尺寸界限：尺寸线一般与被注长度垂直，用细实线绘制，其一端应离开图样轮廓线不小于2mm，另一端超出尺寸线2~3mm；（3）尺寸起止符号：一般用中粗斜短线绘制，其倾斜方向应与尺寸界限成顺时针45°。

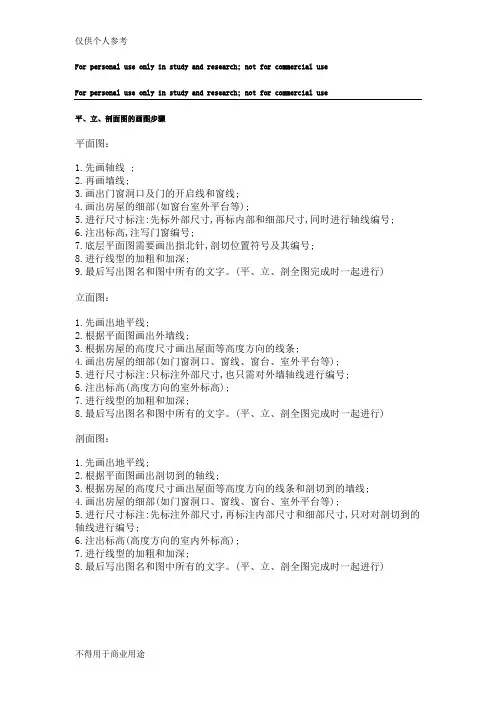

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use平、立、剖面图的画图步骤平面图：1.先画轴线 ;2.再画墙线;3.画出门窗洞口及门的开启线和窗线;4.画出房屋的细部(如窗台室外平台等);5.进行尺寸标注:先标外部尺寸,再标内部和细部尺寸,同时进行轴线编号;6.注出标高,注写门窗编号;7.底层平面图需要画出指北针,剖切位置符号及其编号;8.进行线型的加粗和加深;9.最后写出图名和图中所有的文字。

(平、立、剖全图完成时一起进行)立面图：1.先画出地平线;2.根据平面图画出外墙线;3.根据房屋的高度尺寸画出屋面等高度方向的线条;4.画出房屋的细部(如门窗洞口、窗线、窗台、室外平台等);5.进行尺寸标注:只标注外部尺寸,也只需对外墙轴线进行编号;6.注出标高(高度方向的室外标高);7.进行线型的加粗和加深;8.最后写出图名和图中所有的文字。

(平、立、剖全图完成时一起进行)剖面图：1.先画出地平线;2.根据平面图画出剖切到的轴线;3.根据房屋的高度尺寸画出屋面等高度方向的线条和剖切到的墙线;4.画出房屋的细部(如门窗洞口、窗线、窗台、室外平台等);5.进行尺寸标注:先标注外部尺寸,再标注内部尺寸和细部尺寸,只对对剖切到的轴线进行编号;6.注出标高(高度方向的室内外标高);7.进行线型的加粗和加深;8.最后写出图名和图中所有的文字。

(平、立、剖全图完成时一起进行)仅供个人用于学习、研究；不得用于商业用途。
