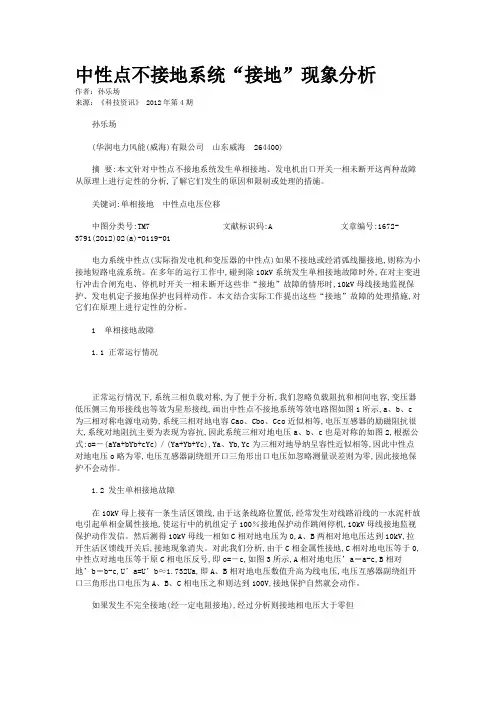

中性点不接地系统“接地”现象分析作者:孙乐场来源:《科技资讯》 2012年第4期孙乐场(华润电力风能(威海)有限公司山东威海 264400)摘要:本文针对中性点不接地系统发生单相接地、发电机出口开关一相未断开这两种故障从原理上进行定性的分析,了解它们发生的原因和限制或处理的措施。
关键词:单相接地中性点电压位移中图分类号:TM7 文献标识码:A 文章编号:1672-3791(2012)02(a)-0119-01电力系统中性点(实际指发电机和变压器的中性点)如果不接地或经消弧线圈接地,则称为小接地短路电流系统。
在多年的运行工作中,碰到除10kV系统发生单相接地故障时外,在对主变进行冲击合闸充电、停机时开关一相未断开这些非“接地”故障的情形时,10kV母线接地监视保护、发电机定子接地保护也同样动作。
本文结合实际工作提出这些“接地”故障的处理措施,对它们在原理上进行定性的分析。
1 单相接地故障1.1 正常运行情况正常运行情况下,系统三相负载对称,为了便于分析,我们忽略负载阻抗和相间电容,变压器低压侧三角形接线也等效为星形接线,画出中性点不接地系统等效电路图如图1所示,a、b、c 为三相对称电源电动势,系统三相对地电容Cao、Cbo、Cco近似相等,电压互感器的励磁阻抗很大,系统对地阻抗主要为表现为容抗,因此系统三相对地电压a、b、c也是对称的如图2,根据公式:o=-(aYa+bYb+cYc)/(Ya+Yb+Yc),Ya、Yb,Yc为三相对地导纳呈容性近似相等,因此中性点对地电压o略为零,电压互感器副绕组开口三角形出口电压如忽略测量误差则为零,因此接地保护不会动作。
1.2 发生单相接地故障在10kV母上接有一条生活区馈线,由于这条线路位置低,经常发生对线路沿线的一水泥杆放电引起单相金属性接地,使运行中的机组定子100%接地保护动作跳闸停机,10kV母线接地监视保护动作发信。
然后测得10kV母线一相如C相对地电压为0,A、B两相对地电压达到10kV,拉开生活区馈线开关后,接地现象消失。
电力系统中性点运行方式电力系统中性点的运行方式正确与否,对电力系统的安全运行有很大的意义。
它关系到绝缘水平、通信干扰、继电保护及自动装置的正确动作等方面。
下面从电力系统运行的角度说明中性点的运行方式及所对应的电压等级。
一、电力系统中性点的运行方式发电机和变压器星形连接的结点称之为电力系统的中性点。
中性点的运行方式对电力系统的运行十分重要,是涉及到电力系统许多方面的综合性问题。
我国电力系统中性点运行方式有3种,直接接地(有效接地),不接地(中性点绝缘)和从属于不接地方式的经消弧线圈接地(非有效接地)。
二、中性点不接地系统对 中性点不接地系统,当一相发生故障接地时,不能构成短路回路,系统中点没有短路电流,系统仍可继续运行。
正常情况下三相对称,线间和相对地组成的等值电容 相等,中性点为地电位。
如果中性点与地向连,连线中没有电流,A相、B相、C相对地都是相电压,各相对地电容电流超前各相电压90°,通常树值不大。
若发生C相接地,C相自然成为地电位,C相与地之间形成的回路中的电压方程为U’c= Uc+Uo=0此时中性点对地电压Uo= -Uc其他两相对地电压Ua ,Ub为U’a= Ua+Uo= Ua-Uc=1.732 Uc∠-150°U’b= Ub+Uo= Ua-Uc=1.732 Uc∠150可以看出,当C相发生接地时,中性点对地电压升高为相电压,而非故障相对地电压升高为线电压;但三相线电压不变。
因此,只要各相对地绝缘能承受线电压,发生 单相接地时对三相用电设备的运行没有影响。
这是中性点不接地系统的一大优点。
按规程规定,在此情况下电网仍可运行2h。
但此时应发出单相接地的预告信号, 告之值班员并采取相应的措施。
在正常运行条件下,三相对地电容对称,三相电容电流之和为零。
发生单相接地的情况下,如C相接地,流过接地点的接地电流应为A、B两相对地电容电流之和,即Id= -(Ica+Icb)= -(jωCUa+jωCUb )Id=j3ωCUc可见Id在相位上超前向量Uc90°,为容性电流,是正常时一相电容电流的3倍。
电力系统中性点运行方式我国电力系统中常见的中性点运行方式有中性点非有效接地和中性点有效接地两大类。
中性点非有效接地包括:不接地、经消弧线圈接地和经高阻接地,又称为小接地电流系统。
而中性点有效接地包括直接接地和经低阻抗接地,又称为大接地电流系统。
一、中性点不接地的三相系统1、中性点不接地系统的正常运行正常运行时,电力系统三相导线之间和各相导线对地之间,沿导线的全长存在着分布电容,这些分布电容在工作电压的作用下,会产生附加的容性电流。
各相导线间的电容及其所引起的电容电流较小,并且对所分析问题的结论没有影响,故可以不予考虑。
2、单相接地故障当中性点不接地的三相系统中,由于绝缘损坏等原因发生单相接地故障时,情况将会发生显著变化。
假设W相在k点发生完全接地的情况,W相对地电压为零,中性点对地电压上升为相电压,而且与接地相的电源电压反相。
(完全接地,又称为金属性接地,即认为接地处的电阻近似等于零)三相系统的三个线电压仍保持对称而且大小不变。
非故障相电压升高为线电压,非故障相的对地电容电流也就相应的增大到√3倍。
W相对地电容被短接,于是对地电容电流为零。
此时三相对地电容电流的向量和不再为零,大地中有容性电流流过,并通过接地点形成回路。
可见,单相接地故障时流过大地的电容电流,等于正常运行时每相对地电容电流的三倍。
接地电流Ic的大小与系统的电压、频率和对地电容的大小有关,而对地电容又与线路的结构(电缆或架空线)、布置方式和长度有关。
实用计算中可按计算为:对架空线路:I c=UL/350对电缆线路:I c=UL/10式中I c——接地电流,A;U——系统的线电压,Kv;L——与电压同为U,并具有电联系的所有线路的总长度,km。
当系统发生不完全接地,即通过一定的过渡电阻接地时,接地相的对地电压大于零而小于相电压,中性点的对地电压大于零而小于相电压,非接地相对地电压大于相电压而小于线电压,线电压仍保持不变,此时的接地电流要比金属性接地时小一些。
电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类,有中性点接地系统和中性点不接地系统。
其中,两种接地系统按接地故障的方式分类,又有单相接地、两相接地、三相接地3种短路故障。
单相接地是最常见的线路故障,两相接地、三相接地出现几率小,但有明显的相间短路特征。
★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点:1.一相电流增大,一相电压降低;出现零序电流、零序电压。
2.电流增大、电压降低为同一相别。
3.零序电流相位与故障相电流同向,零序电压与故障相电压反向。
4.故障相电压超前故障相电流约80度左右(短路阻抗角,又叫线路阻抗角);零序电流超前零序电压约110度左右。
☆两相短路故障特点:1.两相电流增大,两相电压降低;没有零序电流、零序电压。
2.电流增大、电压降低为相同两个相别。
3.两个故障相电流基本反向。
4.故障相间电压超前故障相间电流约80度左右。
☆两相接地短路故障特点:1.两相电流增大,两相电压降低;出现零序电流、零序电压。
2.电流增大、电压降低为相同两个相别。
3.零序电流向量为位于故障两相电流间。
4.故障相间电压超前故障相间电流约80度左右;零序电流超前零序电压约110度左右。
☆三相短路故障特点:1.三相电流增大,三相电压降低;没有零序电流、零序电压。
2.故障相电压超前故障相电流约80度左右;故障相间电压超前故障相间电流同样约80度左右。
★电力系统工作接地(接地保护)变压器或发电机中性点通过接地装置与大地连接,称为工作接地。
工作接地分为直接接地与非直接接地(包括不接地或经消弧线圈接地)两类,工作接地的接地电阻不超过4?为合格。
☆电网中性点运行方式:大接地电流系统(110kV及以上)1.直接接地,又称为有效接地2.经低电阻接地大接地电流系统(35kV及以下)1.不接地,又称为中性点绝缘2.经消弧线圈接地3.经高阻接地煤矿电网中性点接地方式1.井下3300、1140、660V系统采用中性点不接地方式2.6、10kV主要采用中性点经消弧线圈接地方式3.35kV采用中性点不接地方式4.110kV采用中性点直接接地方式举例:中性点经消弧线圈接地和中性点直接接地★接地保护系统的型式文字代号☆第一个字母表示电力系统的对地关系:T--直接接地I--所有带电部分与地绝缘,或一点经阻抗接地。

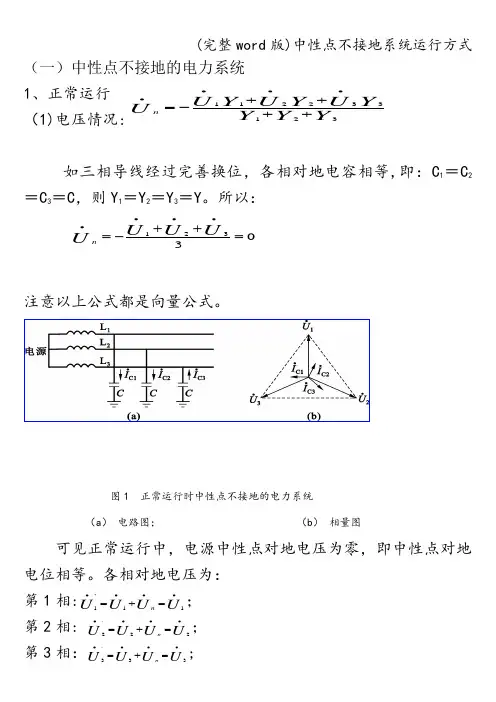

(一)中性点不接地的电力系统 1、正常运行 (1)电压情况:如三相导线经过完善换位,各相对地电容相等,即:C 1=C 2=C 3=C ,则Y 1=Y 2=Y 3=Y 。
所以:注意以上公式都是向量公式。
图1 正常运行时中性点不接地的电力系统(a ) 电路图; (b ) 相量图可见正常运行中,电源中性点对地电压为零,即中性点对地电位相等。
各相对地电压为: 第1相:11,1U U U U n••••=+=;第2相: 22,2U U U U n••••=+=;第3相:33,3U UU U n••••=+=;03321=++-=••••U U U U nY Y Y YU Y UY U Un321332211++++-=••••结论:正常运行时,各向对地电压为相电压,中性点对地电压为零.(2)电流情况:由于各相对地电压为电源各相的相电压。
所以电容电流大小I C1、I C2、I C3相等,相位差为1200。
它们之和仍为零I 3=I C1+I C2+I C3=0,所以没有电容电流流过大地.当各相对地电容不等时,不为零,发生中性点位移现象。
在中性点不接地系统中,正常运行时中性点所产生的位移电压较小,可忽略。
2、发生单相接地故障时 (1)电压情况:图2为第3相发生完全接地的情况,完全接地即是金属性接地,接地电阻很小,容易看出,这时中性点对地的电压:3U U n-=。
各相对地电压为: 第1相:131'1U U U U n ••••=+=; 第2相: 232'2U U U U n ••••=+=; 第3相:0'3=•U;图2生单相接地故障时的中性点不接地系统n U •结论:故障相对地电压为零,中性点对地电压为相电压,非故障相对地电压升高为线电压.因此,这类系统设备的对地的绝缘要按线电压来考虑. (2)电流情况:由于输电线路和电机电器的导电部分对地存在分布电容,所以发生单相接地故障时,故障点存在接地电容电流。

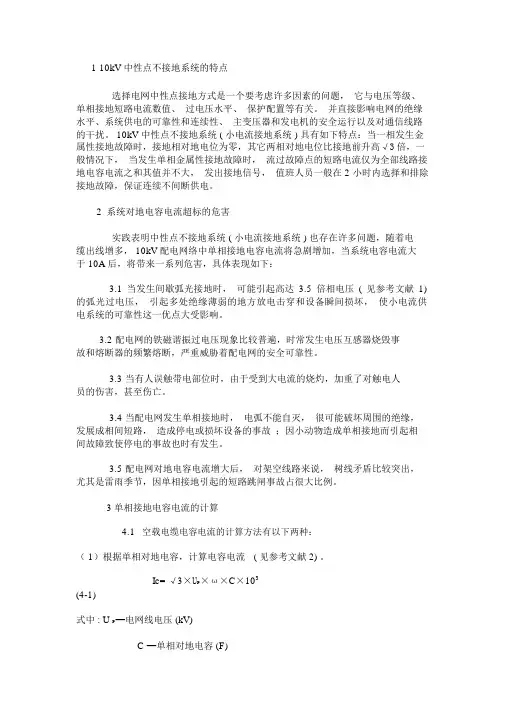

1 10kV 中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题,它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV 中性点不接地系统 ( 小电流接地系统 ) 具有如下特点:当一相发生金属性接地故障时,接地相对地电位为零,其它两相对地电位比接地前升高√3倍,一般情况下,当发生单相金属性接地故障时,流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大,发出接地信号,值班人员一般在 2 小时内选择和排除接地故障,保证连续不间断供电。
2系统对地电容电流超标的危害实践表明中性点不接地系统 ( 小电流接地系统 ) 也存在许多问题,随着电缆出线增多, 10kV 配电网络中单相接地电容电流将急剧增加,当系统电容电流大于 10A 后,将带来一系列危害,具体表现如下:3.1 当发生间歇弧光接地时,可能引起高达3.5 倍相电压( 见参考文献1) 的弧光过电压,引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏,使小电流供电系统的可靠性这一优点大受影响。
3.2 配电网的铁磁谐振过电压现象比较普遍,时常发生电压互感器烧毁事故和熔断器的频繁熔断,严重威胁着配电网的安全可靠性。
3.3 当有人误触带电部位时,由于受到大电流的烧灼,加重了对触电人员的伤害,甚至伤亡。
3.4 当配电网发生单相接地时,电弧不能自灭,很可能破坏周围的绝缘,发展成相间短路,造成停电或损坏设备的事故;因小动物造成单相接地而引起相间故障致使停电的事故也时有发生。
3.5 配电网对地电容电流增大后,对架空线路来说,树线矛盾比较突出,尤其是雷雨季节,因单相接地引起的短路跳闸事故占很大比例。
3单相接地电容电流的计算4.1空载电缆电容电流的计算方法有以下两种:( 1)根据单相对地电容,计算电容电流( 见参考文献 2) 。
Ic= √3×U P×ω×C×103(4-1)式中 : U P━电网线电压 (kV)C ━单相对地电容 (F)一般电缆单位电容为200-400 pF/m 左右(可查电缆厂家样本)。
电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。
我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。
⼩电阻接地系统在国外应⽤较为⼴泛,我国开始部分应⽤。
1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°,其向量和等于零,地中没有电容电流通过,中性点对地电位为零,即中性点与地电位⼀致。
这时中性点接地与否对各相对地电压没有任何影响。
可是,当中性点不接地系统的各相对地电容不相等时,及时在正常运⾏状态下,中性点的对地电位便不再是零,通常此情况称为中性点位移即中性点不再是地电位了。
这种现象的产⽣,多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。
在中性点不接地的三相系统中,当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍,即等于线电压,所以,这种系统中,相对地的绝缘⽔平应根据线电压来设计。
⼆是各相间的电压⼤⼩和相位仍然不变,三相系统的平衡没有遭到破坏,因此可继续运⾏⼀段时间,这是这种系统的最⼤优点。
但不许长期接地运⾏,尤其是发电机直接供电的电⼒系统,因为未接地相对地电压升⾼到线电压,⼀相接地运⾏时间过长可能会造成两相短路。
所以在这种系统中,⼀般应装设绝缘监视或接地保护装置。
当发⽣单相接地时能发出信号,使值班⼈员迅速采取措施,尽快消除故障。
⼀相接地系统允许继续运⾏的时间,最长不得超过2h。
三是接地点通过的电流为电容性的,其⼤⼩为原来相对地电容电流的3倍,这种电容电流不容易熄灭,可能会在接地点引起弧光解析,周期性的熄灭和重新发⽣电弧。
弧光接地的持续间歇性电弧较危险,可能会引起线路的谐振现场⽽产⽣过电压,损坏电⽓设备或发展成相间短路。
故在这种系统中,若接地电流⼤于5A时,发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。
2、中性点经消弧线圈接地的三相系统中性点不接地三相系统,在发⽣单相接地故障时虽还可以继续供电,但在单相接地故障电流较⼤,如35kV系统⼤于10A,10kV系统⼤于30A时,就⽆法继续供电。
10kV系统的接地方式10kV系统中性点接地可分为:中性点不接地系统(中性点非有效接地系统)(包括中性点不接地系统、经消弧线圈接地系统、高电阻接地系统);中性点接地系统(中性点有效接地系统)(中性点直接接地系统或经低电阻接地系统) 。
1.10kV系统中性点不接地系统(1) 接地故障特点配电系统在正常运行时,三相基本平衡电压作用下,各相对地电容电流I CL1、I CL2、I CL3相等,分别超前相电压90°,I CL1=I CL2=I CL3=UΦωC,其I CL1+I CL2+I CL3=0,系统中性点与地有相同电位。
如L1相发生接地故障,忽略接地过渡电阻,视为金属性接地,10kV系统各支路的电容电流的流向如下图所示:图14.2-1 10kV系统接地故障示意从10kV系统接地故障示意图可以得出结论:a)全系统所有非故障的各支路,故障相的电容电流均为零,非故障相均有电容电流;b)在故障支路,故障相流过所有各支路的电容电流的总和;c)故障支路的电容电流其方向由负载流向电源,非故障各支路的电容电流其方向由电源流向负载;d)故障支路检测的零序电流为各非故障支路电容电流总和;e)接地故障电流大小与接地故障点的位置无关,只与接地故障点的过渡电阻有关。
10kV系统接地故障,电压与电流矢量关系如下图所示:图14.2-2 10kV系统接地故障矢量图L1相发生接地故障,相当于在L1相上加上U0=-U L1,L2相L3相也加上U0=-U L1,非故障相对地电压升高3倍,其夹角由120°变成60°,合成的电容电流增大3倍,接地故障电流为单相电容电流的3倍,I d=3UΦωC。
(2) 优缺点a)接地故障引起系统内部过电压可达3.5倍相电压,易使设备和线路绝缘被击穿。
b)油浸纸绝缘电力电缆达20A,聚乙烯绝缘电力电缆达15A,交联聚乙烯绝缘电力电缆达10A,接地故障电流引燃电弧则不能自熄,引起间歇性电弧,产生过电压易产生相间短路或火灾;c)非故障相对地电压升高3倍。
10kV配电网中性点接地方式探讨【摘要】配电网中性点接地运行方式因为直接影响到10kV配电网的正常运行,所以对于城市日常用电来说具有重要的意义。
本文就10kV配电网中性点接地方式进行了探讨,详细分析了几种常用的接地方式并进行了比较,从而给出了10kV配电网中性点接地方式的选择原则。
【关键词】10kV配电网;中性点;接地方式0 前言电力系统中性点接地方式是一个涉及电力系统许多方面的综合性技术课题,它不仅涉及到电网本身的安全可靠性、过电压绝缘水平的选择,而且对通讯干扰、人身安全有重要影响。
过去我国10kV配电网主要采用中性点不接地和经消弧线圈接地方式,20世纪80年代中后期为适应城区电网的迅速发展,特别是电缆的大量使用后,出现了l0kV配电网中性点经低电阻接地方式。
当然,每一种中性点接地方式各有其特点和优缺点,因此,若想发挥出每一种中性点接地方式最大的用处,就要因地制宜地确定配电网中性点接地方式。
1 各种配电网常用的接地方式的单相接地故障分析1.1 中性点不接地中性点不接地系统C相不完全接地故障的电路图和矢量图如图1所示。
图1 中性点不接地系统C相不完全接地故障C相经过过渡电阻Rd接地,各相对地电压由下式表示:分析式(5)可知,当Rd变化时,矢量UNd始端的轨迹是以接地相的相电压UC为直径的位于其顺时针一侧的半圆,如图1(b)所示。
1.2 中性点经消弧线圈接地中性点经消弧线圈接地系统C相不完全接地故障电路图如图2所示。
显然在此系统中,式(2)将变为:分析式(9)可知,当Rd变化时,可分3种情况讨论:(1)欠补偿。
矢量UNd始端的轨迹是以接地相的相电压Uc为直径的位于其顺时针一侧的半圆,跟中性点不接地系统完全一样。
(2)全补偿。
矢量UNd始端固定在点C,此时C′等于0。
(3)过补偿。
矢量UNd始端的轨迹是以接地相电压Uc为直径的位于其逆时针一侧的半圆,与中性点不接地系统相位相反。
1.3 中性点经电阻接地中性点经电阻接地系统只是将图2的消弧线圈换成电阻R,显然式(6)将变为:当发生C相不完全接地故障时,随着Rd的变化,矢量UNd始端的轨迹是以接地相的相电压Uc为直径的位于其顺时针一侧的半圆,当Rd为无穷大时,系统对称运行,无接地现象;当Rd=0时,系统处于金属性单相接地状态,流入接地点的电流为电阻电流和系统对地电容电流之和。
1、当系统正常运行,没有相接地时,中性点电压为0,而这时地的电压也是0,即中性点O和地O’是一个电压。
2、当C相接地时,C相接地点电压与地是一个,为0,当然是电压降低了;而这时的中性点并未接地,其电压变成了-Uc;同时,三相平衡对称的关系并未破坏,A相对地的电压就变成了A相对C(接在地上)相的电压了,而这时的Uac就是线电压了;B相对地的电压就变成了B相对C(接在地上)相的电压了,而这时的Ubc就是线电压了;由相电压变成线电压,增大了1.732倍。
从右边的图来说,当C相接地后,Ua、Ub、Uc的位置都没有变,只是地由O点下移到了O’点。
接地相的相电压大小由线段O-O’变成了O’-O’,也就是变成了0,是不是接地相电压降低了;未接地相(如A相)的相电压大小由线段Ua-O变成了Ua-O’,可见Uac要大于Uao,所以未接地相的电压升高了。
多用在中压10~35kV ;(1kV以下低压,1~10kV中低压)中性点不接地系统正常运行时,各相对地电压是对称的,中性点对地电压为零,电网中无零序电压。
由于任意两个导体之间隔以绝缘介质时,就形成电容,所以三相交流电力系统中相与相之间及相与地之间都存在着一定的电容。
系统正常运行时,三相电压U A、U B、U C 是对称的,三相的对地电容电流i c0也是平衡的。
所以三相的电容电流相量和等于0,没有电流在地中流动。
每个相对地电压就等于相电压。
当系统出现单相接地故障时(假设C相接地) 。
则C相对地电压为0,而A相对地电压U’A=U A+(-U C)=U AC,而B相相对地电压U′B=U B+(-U C)=U BC。
由此可见,C相接地时,不接地的A、B两相对地电压由原来的相电压升高到线电压(即升高到原来对地电压的√3 倍,即倍)。
C相接地时,系统接地电流(电容电流)IC应为A、B两相对地电容电流之和。
由于一般习惯将从电源到负荷方向取为各相电流的正方向,所以:IC=-(ICA+ ICB)。
IC在相位上超前U C 90º(流过故障线路始端的是电容电流,所以零序电流超前零序电压90°;由于在不接地系统中,单相接地是不会产生电流(对地分布电容的不算,所以小电流接地),即不会产生额外负载,所以不会影响各相电压包括相对中性点的电压关系);而在量值上由于IC =I CA又因I CA=U’A/X C= UA/XC= I C0,因此I C=3I C0,即一相接地的电容电流为正常运行时每相电容电流的三倍。
由于线路对地电容C很难确定,因此I C0和I C也不能根据电容C来精确计算。
一般采用下列经验公式来计算中性点不接地系统的单相接地电容电流:I C=Ue(Ik+35IL)/350Ue(为线路额定电压KV)Ik(为同一电压的具有电的联系的架空线路总长度)IL(为同一电压的具有电的联系的电缆线路总长度)在不完全接地(即经过一些接触电阻接地,中性点经消弧线圈接地)时,故障相对地的电压将大于0而小于相电压,而未接地相对地电压小于线电压,接地电容电流也比较小。
我国电力系统中性点接地方式主要有两种,即:1、中性点直接接地方式(包括中性点经小电阻接地方式)。
2、中性点不直接接地方式(包括中性点经消弧线圈接地方式)。
中性点直接接地系统(包括中性点经小电阻接地系统),发生单相接地故障时,接地短路电流很大,这种系统称为大接地电流系统。
中性点不直接接地系统(包括中性点经消弧线圈接地系统),发生单相接地故障时,由于不直接构成短路回路,接地故障电流往往比负荷电流小得多,故称其为小接地电流系统。
在我国划分标准为fO∕Xl≤4~5的系统属于大接地电流系统,XO/X1 >4-5的系统属于小接地电流系统注:X0为系统零序电抗,Xl为系统正序电抗。
中性点直接接地中性点直接接地方式,即是将中性点直接接入大地。
该系统运行中若发生一相接地时,就形成单相短路,其接地电流很大,使断路器跳闸切除故障。
这种大电流接地系统,不装设绝缘监察装置。
中性点直接接地系统产生的内过电压最低,而过电压是电网绝缘配合的基础,电网选用的绝缘水平高低,反映的是风险率不同,绝缘配合归根到底是个经济问题。
中性点直接接地系统产生的接地电流大,故对通讯系统的干扰影响也大。
当电力线路与通讯线路平行走向时,由于耦合产生感应电压,对通讯造成干扰。
中性点直接接地系统在运行中若发生单相接地故障时,其接地点还会产生较大的跨步电压与接触电压。
此时,若工作人员误登杆或误碰带电导体,容易发生触电伤害事故。
对此只有加强安全教育和正确配置继电保护及严格的安全措施,事故也是可以避免的。
其办法是:①尽量使电杆接地电阻降至最小;②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套;③倒闸操作人员应严格执行电业安全工作规程。
2中性点不接地中性点不接地方式,即是中性点对地绝缘,结构简单,运行方便,不需任何附加设备,投资省。
适用于农村IOkv架空线路为主的辐射形或树状形的供电网络。
该接地方式在运行中,若发生单相接地故障,其流过故隙点电流仅为电网对地的电容电流,其值很小称为小电流接地系统,需装设绝缘监察装置,以便及时发现单相接地故障,迅速处理,以免故障发展为两相短路,而造成停电事故。
中性点不接地系统C相完全接地
2010-12-09 10:04 zxd861113|分类:工程技术科学|浏览3306次
1,图中串个电容再接地有什么用?
2,A B C三相不是接地了吗?怎么C相又接地?什么意思啊?
3,三个线圈啥意思?
为什么叫等效电容?它们三个为什么接地啊?怎么短路的啊?
向左转|向右转
提问者采纳
1 图中的电容是线路对地分散电容,为了计算方便分析和计算便用等效电容代替;
2 正常运行时候线路三相通过电容接地,电容阻抗很大,所以实际上A、B、C
正常时没有接地的。
只有因为特殊原因(比如架空线碰到树枝,或施工挖破电缆等导致对地绝缘被破坏),才是我们常规说的接地故障发生了,比如上图的C
相就表示发生了接地故障。
3 三个圈圈是电机的三相绕组,表示电源系统。
等效电容含义:你要知道线路一通电之后,线路每一个微小部分对地都有电容存在,当然电容可能很小很小,但因为线路很长,所有的电容加起来那可能就比较大了,等效电容就是把全部长度对地的电容加起来后的和,用这样一个电容来代替无处不在的微小电容。
ok?。
