中性点不接地系统发生单相接地故障问答大全

中性点不接地系统单相接地故障的处理摘要：在中性点不接地系统中，由于其电压等级较低，线路分支多，走向复杂等，运行中发生接地故障的几率是很高的，当发生接地故障时，变电站值班人员应准确判断接地故障类别，必须及时查找故障线路予以切除故障，确保设备安全运行，提高用户电能质量，保证电网的安全可靠运行。

一、单相接地故障的危害二、单相接地故障的原因三、单相接地故障的象征四、单相接地故障的判断五、单相接地故障查找及处理方法六、查找处理接地故障时的注意事项电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、中性点不接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为中性点不接地系统。

在中性点不接地系统中，由于其电压等级较低，线路分支多，走向复杂，在运行中发生接地故障的是很高的，其中单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，且系统的绝缘又是按线电压设计的，而不影响对用户的连续供电，系统可运行1～2h，从而提高了供电可靠性。

这也是中性点不接地系统的最大优点。

但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高为线电压，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。

同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除，确保设备安全运行。

下面就对中性点不接地系统发生单相接地故障时的处理方法介绍一下：一、单相接地故障的危害（1）中性点不接地系统中由于非故障相对地电压升高（全接地时升至线电压值），系统中的绝缘薄弱点可能击穿，造成短路故障。

《电力系统继电保护》模拟试题（一）一、填空题1、方向电流保护主要用于和线路上。

2、相间短路保护功率方向继电器采用90°接线，其目的是防止_____ _____造成保护拒动。

3、整流型功率方向继电器引入记忆回路的目的是___________________ ____________。

4、应式功率方向继电器的最大灵敏角φs=-α，α为继电器的_________。

5、为防止非故障相电流影响造成相间短路保护功率方向继电器误动，保护直流回路应采用__________接线。

6、相间方向电流保护，如果要改变它的保护方向，可将_____________________接入。

7、方向过电流保护动作的正方向是短路功率从流向。

8、对带方向性的继电器，应检查当通入可时的性能，对零序方向元件，还应同时通入可能的以检验其性能。

9、检验功率方向继电器电流及电压的潜动，不允许出现的潜动，但允许存在不大的方向的潜动。

二、选择题1、过电流方向保护是在过电流保护的基础上，加装一个（）而组成的装置。

(A)负荷电压元件（B）复合电流继电器（C）方向元件（D）复合电压元件2、功率方向继电器的电流和电压为Ia、Ubc，Ib、Uca，Ic、Uab时，称为（）。

(A)90度接线（B）60度接线（C）30度接线（D）0度接线3、所谓功率方向继电器的潜动，是指（）的现象。

(A)只给继电器加入电流或电压时，继电器不动作（B）只给继电器加入电流或电压时，继电器动作(C）加入继电器的电流与电压反相时，继电器动作（D）与电流、电压无关4、功率方向继电器的转矩M=KVkIkcos(φk+α)，所以继电器的动作方向带有方向性，它的动作范围（）。

(A)-（900+α）>φk>（900-α）（B）φk=（900-α）(C）-（900+α）<φk<（900-α）（D）φk=（900+α）5、在电网中装设带有方向元件的过流保护是为了保证动作的（）。

中性点不接地系统发生单相接地时，中性点电压、各相对地电压、相间电压有何变化？各相对地电容电流及接地点电容电流如何变化？为什么？故障相电压为零中性点电压不再为零，上升为相电压非故障相电压上升为线电压，即相电压的根号3倍系统三相的线电压仍然保持对称且大小不变，对接于线电压的用电设备的工作并无影响非故障相对地电容电流增大根号3倍，分别超前相应对地电压90°故障相对地对地电容电流为零接地点对地电容电流等于正常运行时一相对地电容电流的3倍互感器配置的原则？互感器的作用、特点、互感器使用注意事项？互感器接线及其应用？电流互感器配置原则：1装有断路器的回路应装有足够的电流互感器2发电机变压器中性点、发电机和变压器出口、桥型跨条上应装电路互感器3中性点直接接地系统按三相配置，非直接按需要两相或三相配置电压互感器配置原则：1其一次绕组的额定电压应与安装地点电网电压相符2电压互感器要考虑准确等级，以满足测量精度和二次负荷容量的要求。

互感器作用：用以变化电压和电流，为仪器和各种装置提供电压或电流信号，反映电气设备的正常运行和故障情况电流互感器特点：1串联于电路中，一次绕匝数多，面积大，二次绕匝数少，面积小2电阻小，对一次绕电流没有影响3二次绕串联的仪器及装置阻抗很小，在接近短路的状态下工作4二次不得开路注意事项：1工作中二次侧不得开路2二次侧有一点必须接地3接线时要注意端子的极性4必须保证一定的准确度电压互感器特点：1并联于电路中，电路中一次绕匝数多，二次绕匝数少2二次电压基本等于电动势，且取决于一次测电压3二次侧负荷阻抗较大且稳定，正常工作时电流很小注意事项：1二次侧不得短路2铁心及二次绕一端必须接地3接线时要注意端子的极性4负载容量不应大于其额定容量接线方式：1YNynd 应用于3KV及以上电网，用于测量线电压、相电压和零序电压2YNynV 广泛应用于小接地电流电网中，既能测量线电压和相电压，又可以用作绝缘监察装置配电装置的通道根据其功能不同，可分为哪些：维护通道、操作通道、防爆通道高压开关柜五防功能是什么：1防误分合断路器2防带负荷分合开关或带负荷推入拉出金属封闭式开关柜的手车隔离插头3防带电挂接地线或合接地隔离开关4防带接地线或接地隔离开关合闸5防误入带电隔离游离和去游离于电弧的熄灭的关系：游离作用大于去游离，电弧电流增加，电弧加强持平，稳定燃烧去游离作用大于游离，电弧熄灭交直流电弧熄灭的条件直流：电源电压不足以维持稳态电弧电压及线路电阻电压降时，电弧自动熄灭交流：电流半周期过零时自动暂时熄灭，弧隙介质绝缘不被电压击穿真空断路器、SF6断路器、油断路器、压缩空气断路器的灭弧介质分别是什么：真空、SF6气体、绝缘油、压缩空气高压熔断器的作用？铭牌参数？选择和校验的步骤有哪些：可用作过配电电压器和配电线路的负荷与短路保护，也可用作电压互感器的短路保护母线的作用？母线着色的作用和着色的规定？汇流母线和架空母线导线选择的方法有哪些不同？母线形状及其使用：汇集、分配、传输电能UVW黄绿红，便于识别相序，防锈，增加美观、散热能力1矩形截面——35KV及以下，持续工作电流4000A以下屋内配电装置中2圆形截面——110KV及以上户外配电装置3槽型截面——35KV及以下，4000~8000A配电装置中4管型截面——110KV及以上，8000A以上配电装置中5绞线圆形软母线——35KV及以上屋外配电装置一次设备和二次设备一次设备：直接生产、转换和输配电能的设备——生产和转换电能的设备、开关电器、限流电器、载流导体、补偿设备、互感器、保护电流、绝缘子、接地装置二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备——测量仪器、绝缘监察装置、控制和信号装置、继电保护及自动装置、直流电源设备、塞流线圈电气设备额定参数用电设备额定电压：0.22、0.38、3、6、10、35、110、220、330、500发电机额定电压：0.23、0.40、3.15、6.3、10.5一次绕组：0.22、0.38、3或3.15、6或6.3、10或10.5、35、110、220、330、500二次绕组：0.23、0.40、3.15或3.3、6.3或6.6、10.5或11、38.5、121、242、363、550大接地系统和小接地系统分别包括哪些？大接地系统：性点直接接地系统性点直接接地系统小接地系统：中性点不接地系统、中性点经消弧线圈接地系统、中性点经大电阻接地系统消弧线圈补偿方式有哪些：欠补偿——补偿电感电流小于接地电容电流（可以采用）全补偿——补偿电感电流等于接地电容电流（避免采用）过补偿——补偿电感电流大于接地电容电流（优先采用）电器设备最高工作电压和额定电压之间有什么关系：220KV以下1.15倍，220KV以上1.11倍断路器的作用、功能、铭牌参数、断路器选择和校验步骤作用：过载、短路和欠电压保护选择和校验：隔离开关的作用有哪些？铭牌参数？可以切断那些回路？选择和校验的步骤有哪些？作用：1隔离电源2改变运行方式进行倒闸操作3接通和切断小电流电路选择和校验：串联电抗起的作用？并联电容的作用？并联电容容量的计算：串联电抗器的作用：减小线路电抗并联电容的作用：提高功率因数三相系统中发生三相对称短路时，哪相受力最大？短路热效应对设备和载流导体有哪些影响？中间相影响：1影响设备绝缘2影响接触电阻值3降低机械强度自用电按重要性分为几类？对电源要求如何：I、II、III类负荷、事故保安负荷供电可靠运用灵活什么事安全净距：确保人身和设备的安全所需必须的最小电器距离高压开关柜按住开关的安装方式可分哪两种：手车式、固定式高压开关柜的型号的含义：屋内配电装置和屋外配电装置应用的电压等级:。

第二节 小接地电流系统单相接地故障的保护一、中性点不接地系统单相接地的特点和保护方式（一）单相接地的特点图5—12(a)所示为一中性点不接地的简单系统。

为分析方便，假定电网负荷为零，并忽略电源和线路上的压降。

电网各相对地电容为0C ，这三个电容相当一对称负载，其中性点就是大地。

所以正常运行时，电源中性点对地电压等于零，即0=∙N U ，又因为忽略电源和线路上的压降，所以各相对地电压即为相电势。

各相电容0C 在三相对称电压作用下，产生三相电容电流也是对称的，并超前相应电压 90。

其相量如图5—12(b)所示。

三相对地电压之和与三相电容电流之和都为零，所以电网正常运行时无零序电压和零序电流。

图 5-12 中性点不接地的简单系统（a ）系统图；（b ）正常运行时的相量图；(c)接地故障时的相量图当A 相线路发生一点接地时，接地相对地电容0C 被短接，A 相对地电压变为零。

此时中性点对地电压就是中性点对A 相的电压，即A N E U ∙∙-=。

线路各相对地电压和零序电压分别为A KC KB KA K j A AC KC j A A B KB KA E U U U U eE E E U e E E E U U ∙∙∙∙∙∙∙∙∙-∙∙∙∙∙-=++==-==-==)(31330015015000 （5-17）上式说明，A 相接地后B 相和C 相对地电压升高3倍，此时三相电压之和不为零，出现了零序电压。

其相量如图5—12(c)所示。

保护安装点各相电流和故障点三倍零序电流分别为)(3)()(00000KC KB C B A K KC KB C B A KCC KBB U UC j I I I I U U C j I I I U C j I U C j I ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙+=++=+-=+-===ωωωω （5—18）上式说明，两非故障相出现超前相电压90的电容电流，流向故障点的电流，即为零序电容电流。

中性点不接地系统单相接地时判断与处理摘要：在中性点不接地系统中单相接地故障是最常见的，约占配电网故障的80%以上。

本文主要对中性点不接地系统在发生单相接地时，出现的一些故障现象、表计和信号装置的动作情况加以分析，从而来判断出接地故障是站内接地还是站外接地，是真接地还是假接地，以便于运行人员依据这些信息作出正确的判断，并按照有关事故处理规程的规定，采取相应的措施，迅速地将故障排除。

关键词：小电流接地系统零序电压零序电流绝缘监察真假接地１.前言：我国电力系统中性点的运行方式主要有：中性点不接地，中性点经消弧线圈接地和中性点直接接地三种，前两种接地系统称为“小电流接地系统”。

在小电流接地系统中单相接地故障是最常见的，约占配电网故障的80%以上。

同样石化电网35KV系统单相接地故障发生率也是比较高的，从对渣油总降的统计来看，仅2000年一年发生的次数就达十次之多，而且都集中在8-10月份（见下表）。

单相接地时，由于故障电流小，使得故障选线较困难。

常规变电所是靠绝缘监视装置发出信号，告知运行人员。

然后由运行人员通过接在电压互感器二次相电压中表的量值来判断故障点。

由于绝缘监视装置只能判断某一电压等级系统有无接地，而不能指出故障点所在的线路，所以为了找出故障点，必须依次短时断开各条线路开关，确认是非故障线路后再恢复供电。

这样，严重影响了供电的可靠性。

我们石化电网是按顺序来试拉的，重要的负荷后拉，不重要的负荷先拉，因此有时故障消除的时间就比较长，在这个过程中，可能会引发弧光接地过电压或短路等后果，影响整个装置的安全生产。

2001年3月14日11时40分，渣油总降煤渣356进线电缆头因电缆层的绝缘老化，B相电缆头绝缘层被击穿触发单相接地，电弧引起电缆层燃烧，所幸当班值班员发现及时，处理得当，没有引起重大的后果，而此电缆头在1998年12月8日已发生过接地故障，这总是一种隐患，所以石化电网35KV系统单相接地的问题必须得加以重视。

变电站中性点不接地系统单相接地故障解析发布时间：2022-11-08T07:01:47.529Z 来源：《福光技术》2022年22期作者：尹红兵周立芳[导读] 在高电阻中性点接地系统中，小电流可以最大限度地减少电弧的危害，降低人身安全。

此外，通过消除单相接地故障引起的电压暂降，减少变换器和电机驱动产生的零序谐波电流，电源质量得到了提高。

中性点接地系统具有相同的优点，但也存在暂时过电压问题。

在这种情况下，长时间运行容易发生两相接地短路，电弧接地间歇性故障会导致整个电力系统过电压。

此外，电力供应中断。

变电站中性点不接地系统单相接地故障解析尹红兵周立芳云南电网有限责任公司文山供电局文山市 663000摘要：在高电阻中性点接地系统中，小电流可以最大限度地减少电弧的危害，降低人身安全。

此外，通过消除单相接地故障引起的电压暂降，减少变换器和电机驱动产生的零序谐波电流，电源质量得到了提高。

中性点接地系统具有相同的优点，但也存在暂时过电压问题。

在这种情况下，长时间运行容易发生两相接地短路，电弧接地间歇性故障会导致整个电力系统过电压。

此外，电力供应中断。

关键词：变电站；中性点不接地系统；单相接地；故障解析1高压供配电系统中性点接地方式电源系统中的中性点是将电源连接到星形的三相发电机或变压器。

电力系统中性点与地面之间的连接称为电力系统中性点接地。

电气系统中继器接地方式是一个与系统供电要求、系统供电可靠性、人身安全、电涌保护器、继电保护、通信干扰和接地要求密切相关的综合技术问题。

我国电力系统中性接触：非接地中性点、径向线圈接地的中性点、小电阻（电阻）接地的中性点以及直接间接存在的中性点。

中性点未接地，中性点由中性线绕组和具有小电阻类型的中性点（称为中性点）接地。

中性点直接称为中性点的允许接地。

在我国，中继器通过中继器接地，中继器通过中继器线圈接地，中继器通过小电阻接地，110kV电网一般直接间接接地。

2单相接地易发生两相接地短路故障的分析 35kV总线系统主要提供电力线，大多数电缆长度和操作环境复杂。

多用在中压10~35kV ；（1kV以下低压，1~10kV中低压）中性点不接地系统正常运行时，各相对地电压是对称的，中性点对地电压为零，电网中无零序电压。

由于任意两个导体之间隔以绝缘介质时，就形成电容，所以三相交流电力系统中相与相之间及相与地之间都存在着一定的电容。

系统正常运行时，三相电压U A、U B、U C 是对称的,三相的对地电容电流i c0也是平衡的。

所以三相的电容电流相量和等于0，没有电流在地中流动。

每个相对地电压就等于相电压。

当系统出现单相接地故障时(假设C相接地) 。

则C相对地电压为0,而A相对地电压U’A＝U A＋（－U C）＝U AC，而B相相对地电压U′B＝U B＋（－U C）＝U BC。

由此可见，C相接地时，不接地的A、B两相对地电压由原来的相电压升高到线电压（即升高到原来对地电压的√3 倍，即1.732倍）。

C相接地时，系统接地电流（电容电流）IC应为A、B两相对地电容电流之和。

由于一般习惯将从电源到负荷方向取为各相电流的正方向，所以：IC＝－（ICA+ ICB）。

IC在相位上超前U C 90º(流过故障线路始端的零序电流是电容电流,所以零序电流超前零序电压90°；由于在不接地系统中，单相接地是不会产生电流（对地分布电容的容性电流不算，所以小电流接地），即不会产生额外负载，所以不会影响各相电压包括相对中性点的电压关系)；而在量值上由于IC＝I CA又因I CA＝U’A／X C＝ UA／XC＝ I C0，因此I C＝3I C0，即一相接地的电容电流为正常运行时每相电容电流的三倍。

由于线路对地电容C很难确定，因此I C0和I C也不能根据电容C来精确计算。

一般采用下列经验公式来计算中性点不接地系统的单相接地电容电流：I C＝Ue(Ik+35IL)／350Ue（为线路额定电压KV）Ik（为同一电压的具有电的联系的架空线路总长度）IL（为同一电压的具有电的联系的电缆线路总长度）在不完全接地（即经过一些接触电阻接地，中性点经消弧线圈接地）时，故障相对地的电压将大于0而小于相电压，而未接地相对地电压小于线电压，接地电容电流也比较小。

电力系统分析练习题（三）一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2。

5%的分接头，则该分接头电压为231KV.2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻.4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障.8．用对称分量法计算不对称故障，当三相阻抗完全对称时,则其序阻抗矩阵Zsc的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高(改善) 系统的静态稳定性.11。

衡量电能质量的主要指标是：电压、频率、波形 .12。

我国110kV及以上系统，中性点运行方式采用直接接地 .13。

一公里LGJ—300型的架空线路，其电阻大约为 0。

1Ω。

14。

一个将10kV升到220kV的变压器，其额定变比为 10。

5/242 。

15.电厂供电负荷与综合用电负荷的差别是前者包括网络损耗。

16。

潮流计算中,三类节点数量最多的是 PQ节点。

17.架空线路开路时,其末端电压比首端电压高。

18.将压三绕组变压器三个绕组排列方式，从内至外为低－中－高。

19。

常用的潮流计算的基本数学模型是节点电压方程。

20。

标么值近似计算中基准电压常选网络平均额定电压 .21．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。

其中输送和分配电能的部分称为电力网。

若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。

对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。

22.衡量电能质量好坏的指标是电压、频率和波形.23.电力系统的无功功率电源,除了发电机外,还有同步调相机、静电电容器及静止补偿器。

中性点不接地系统单相接地故障的分析及处理中性点不接地系统（Ungrounded Neutral System）是指电网中的中性点不与地相连接或与地接触不良的电力系统。

当单相接地故障发生时，中性点不接地系统会出现特定的问题，需要进行详细的分析和处理。

1.故障分析
2.故障处理
（1）故障检测：针对中性点不接地系统的单相接地故障，首先需要及时准确地检测故障点的位置。

可以采用故障指示器、故障录波器等设备进行监测和记录，以便进行后续的处理。

（2）故障隔离：一旦发生单相接地故障，需要及时地隔离故障点，防止故障电流继续扩大。

可以采用故障断路器、隔离开关等设备进行故障隔离，将故障线路与正常线路分开。

（3）通信和保护系统调整：中性点不接地系统的通信和保护系统需要进行相应的调整和优化。

保护继电器需要能够及时准确地检测故障，并发出相应的保护命令。

通信系统需要实现故障信息的及时传输和处理，以便进行故障排除和恢复。

（4）接地系统改造：为了解决中性点不接地系统单相接地故障的问题，需要进行接地系统的改造。

可以考虑增加接地电阻，改进接地装置的连接方式，提高系统的接地可靠性。

（5）预防措施：除了对已发生的单相接地故障进行处理外，还需要采取一系列的预防措施，以防止类似故障的再次发生。

可以进行系统的巡
检和维护，定期检测接地系统的连接情况；加强对人员的安全教育和培训，提高他们对中性点不接地系统的认识和理解。

总之，中性点不接地系统单相接地故障的分析和处理需要综合考虑电
网的特点和要求，通过故障检测、隔离、通信和保护系统调整、接地系统
改造等措施，确保故障能够快速准确地得到处理，保证电网的安全稳定运行。

中性点不接地系统带过渡电阻单相接地时故障相的判别方法王琦（上海华建电力设备股份有限公司,201314,上海）我国配电网基本采用中性点不接地运行方 式。

其主要特点是：当电网出现接地短路故障时，线电压幅值及相角不变，三相系统仍保持平衡，因而系统可继续供电。

在某相已接地的 情况下，又发生另一相接地，将造成相间短路，导致故障扩大。

规程规定，带接地故障运行时间一般不超过2h,发生接地短路故障时 应有报警信号提示运行人员，以便尽快排除 故障。

中性点不接地电网出现接地短路故障时，其中性点电位将偏离大地电位，即产生中性点位移。

中性点不接地系统通常采用三相五柱式三线圈电压互感器或三个单相三线圈电压互感器构成的三相互感器组作为系统的测量及保护电压互感器，其一次绕组及基本二次绕组都接成Yn 接法，其辅助二次绕组接成开口三角形接法。

当系统出现接地短路故障时，辅助二次 绕组的两端将输出零序电压，驱动电压继电器发出报警信号。

经电阻接地有两种情况：一是金属性接地，接地相电压降为零电压，此时，可通过观察绝缘表检查相电压来确定接地相；二是带过渡电阻单相接地，接地相电压的特征不如金属 性接地时的明显，此时，三相电压的电压值随接地故障相不同的过渡电阻值呈现出不同的情形。

中性点不接地系统发生带过渡电阻接地故 障时，如果能根据三相电压值的不同表现形式来判别接地故障相，将有助于运行人员及早发现故障点并排除故障，有助于提高系统供电可靠性，减小故障扩大的风险。

下面对中性点不 接地系统发生带过渡电阻单相接地故障时的中性点位移进行分析，对三相电压在不同过渡电阻时的相量情况进行分析，给出基于三相电压相量的接地故障相判别方法C 1接地故障时的中性点位移图1为中性点不接地系统发生A 相经接地过渡电阻Rg 接地短路故障时的系统图。

图1 A 相经接地过渡电阻Rg 接地短路故障时的系统图电力系统故障分析理论中通常通过对称分量法及线性电路叠加原理来对不对称短路故障进行分析计算。

电力系统分析题库（附答案）一、单选题（共56题，每题1分，共56分）1.某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.0286C、0.03D、0.05正确答案：D2.采用分裂导线可以实现(____)。

A、增大电阻B、增大电抗C、减小电抗D、减小电纳正确答案：C3.输电线路等效电路中消耗无功功率的是电抗和(____)。

A、电流B、电阻C、电导D、电纳正确答案：D4.500kV系统中性点运行方式经常采用(____)。

A、直接接地B、不接地C、经电抗接地D、经电阻接地正确答案：A5.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

A、发电网B、输电网C、配电网D、以上都对正确答案：B6.事故备用一般约为最大负荷的(____)，但不得小于系统中最大机组容量。

A、5%-7%;B、2%-5%;C、5%-10%D、4%-5%;正确答案：C7.下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是(____)。

A、快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置B、快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸C、快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地D、快速切除故障、线路装设重合闸、变压器中性点经小电阻接地正确答案：B8.(____)电网采用中性点直接接地方式A、35kV及以下B、35kV及以上C、110kV及以下D、110kV及以上正确答案：D9.一般线路的平均额定电压比线路的额定电压高(____)。

A、0.075B、0.05C、0D、0.1正确答案：B10.关于短路故障时正序电压、负序电压和零序电压的分布，下述说法中正确的是(____)。

A、故障处正序电压、负序电压和零序电压均最高B、发电机机端正序电压、负序电压、零序电压均为最高C、发电机机端正序电压最高、短路点负序电压和零序电压最高D、发电机中性点负序电压和零序电压最高.正序电压最低正确答案：C11.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。

《电气工程基础》（ A ）卷复习题一、单选题（每小题3分，共计45分。

）1.中性点不接地的电力系统发生单相接地故障时，非故障相对地的电压（ C ）。

A.不变B.升高不明显C.升高为原来的1.73倍D.降低2.变压器的电阻参数R T，主要决定于哪一个实验数据（ B ）。

A.△P OB.△P KC.U K%D.I O%3.短路电流的最大瞬时值在短路发生后（ B ）出现。

A.瞬间B.半个周期C.一个周期4.电力线路发生（ A ）故障时，故障电流中有零序分量。

A.单相接地短路B.两相相间短路C.三相短路D.ABC5.若10kV母线水平布置，则（ B ）。

A.中间相承受的电动力最小B.中间相承受的电动力最大C.两边相承受的电动力最大D.三相承受的电动力相同6.高压断路器的额定开断电流是指在规定条件下开断（ C ）。

A.最大短路电流最大值B.最大冲击短路电流C.最大短路电流有效值D.最大负荷电流的2倍7.全封闭组合电器（GIS）中采用（ D ）作为灭弧和绝缘介质。

A.油B.真空C.树脂材料D.SF68.（ D ）方式在出线断路器检修时，不会中断该回路的供电。

A.桥式接线B.双母线接线C.单母线分段接线D.单母线分段带旁路接线9.内桥接线适合于（ B ）场合。

A.线路较短，变压器需要经常切换B.线路较长，变压器不需要经常切换C.线路较长，只有两台变压器D.只有两条出线，变压器台数较多10.单母线分段接线中，母线分段处装设分段电抗器的作用是（ C ）。

A.改善母线的电压质量B.吸收多余的无功功率C.限制母线回路中的短路电流D.改进用户的功率因数二、简答题（每题10分，共计20分。

）1、电力系统中性点接地方式都有哪些？各自适合用于多大等级的电网？答：中性点不接地（1分）：适用于单相接地电流不大于30A的3-10kV电网和单相接地电流不大于10A的35-60kV电网；（3分）中性点经消弧线圈接地（1分）：适用于单相接地电容电流超过30A的3-10kV电网和单相接地电容电流超过10A的35-60kV电网；（2分）中性点直接接地（1分）：适用于110kV及以上的电网。

第二章电力系统基本知识一、单项选择题1、电力系统是由（A）组成的整体。

A. 发电厂、输配电线路、变配电所和用电单位B. 发电厂、输配电线路、变配电所C. 发电厂、输配电线路、变配电所和用电单位D. 发电厂、变配电所和用电单位2、发电厂与用电负荷中心相距较远，为了减少网络损耗，所以必须建设（B）、高压、超高压输电线路，将电能从发电厂远距离输送到负荷中心。

A. 降压变电所B. 升压变电所C. 中压变电所D. 低压变电所3、交流高压输电网一般指110KV、（D ）电网。

A. 10KVB. 20KVC. 35KVD. 220KV4、高压配电网一般指（C ）、110KV及以上电压等级的配电网。

A. 10KVB. 20KVC. 35KVD. 480V5、电力生产的特点是（A）、集中性、适用性、先行性。

A. 同时性B.广泛性C.统一性D. 不定性6、在负荷不变的情况下配电系统电压等级由10KV提高到20KV，功率损耗降低至原来的（D）。

A. 10％B. 15％C. 20％D. 25％7、对于电力系统来说。

峰谷差越（A），用电越趋于合理。

A. 小B. 大C. 稳定D.不变8、发电厂、电网经一次投资建成之后，它就可以随时运行，电能（A）时间、地点、空间、气温、风雨、场地的限制，与其他能源相比最清洁、无污染，对人类环境无害的能源。

A.不受或很少受B. 很受C. 非常受D.从来不受9、下列各项，一般情况下属于一类用电负荷的是（B）。

A. 农村照明用电B. 中断供电时将造成人身伤亡C. 市政照明用电D. 小企业动力用电10、一类负荷重的特别重要负荷，除由（B）独立电源供电外、还应增设应急电源，并不准将其他负荷接入应急供电系统。

A.一个B. 两个C. 三个D.四个11、（A）是电力网中线路连接点，是用以变换电压、交换功率和汇集分配电能的设施。

A. 变、配电所B. 发电厂C. 输电线路D. 配电线路12、按变电所在电力系统中的位置、作用及其特点划分，变电所的主要类型有枢纽变电所、区域变电所、地区变电所、（A）地下变电所和无人值班变电所等。

电力系统中性点接地方式的问题电力系统中性点接地方式是一个很重要的综合性问题，今天我们来聊一聊这方面的问题。

电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。

电力系统中性点与大地间的电气连接方式，称为电力系统中性点接地方式（即中性点运行方式）。

中性点非有效接地，发生单相接地时，因发生单相接地时由于不构成短路回路，接地电流被限制到较小数值，故又称为小接地电流系统；而中性点有效接地系统，接地电流很大，故又称为大接地电流系统。

我国电力系统广泛采用的中性点接地方式主要有中性点不接地、中性点经消弧线圈接地及中性点直接接地三种。

电力系统中性点的运行方式不同，其技术特性和工作条件也不同，还与故障分析、继电保护配置、绝缘配合等均密切相关。

那么究竟采用哪一种中性点运行方式呢？这就要综合考虑到电网的绝缘水平、系统供电的可靠性和连续性的要求、电网的造价以及对通信线路的干扰程度等多方面因素。

为了分析这个问题，首先我们要了解中性点接地与否，在单相接地故障时，故障电压的情况。

1、中性点不接地如上图所示，当中性点不接地系统发生单相接地故障时，故障相电压为零。

非故障相相电压上升为线电压，为原来的3倍。

但线电压不变，对电力用户没有影响，系统还可以继续供电，一般可允许继续运行两个小时，此期间应发出信号，由工作人员尽快查清原因并解除故障，使系统正常运行。

故当线路不长、电压不高时，接地电流较小，电弧一般能自动熄灭，特别是35kV及以下的系统中，绝缘方面的投资增加不多，而供电可靠性较高的优点突出，所以中性点宜采用不接地的运行方式。

当电压高、线路长时，接地电流较大。

可能产生稳定电弧或间歇性电弧，而且电压等级较高时，整个系统绝缘方面的投资大为增加。

上述优点便不存在了。

2、中性点经消弧线圈接地单相接地时，当接地电流大于10A而小于30A时，有可能产生不稳定的间歇性电弧，随着间歇性电弧的产生将引起幅值较高的弧光接地过电压。

该方式就是在中性点和大地之间接入一个电感消弧线圈，在系统发生单相接地故障时，利用消弧线圈的电感电流补偿线路接地的电容电流，使流过接地点的电流减小到能自行熄灭的范围。

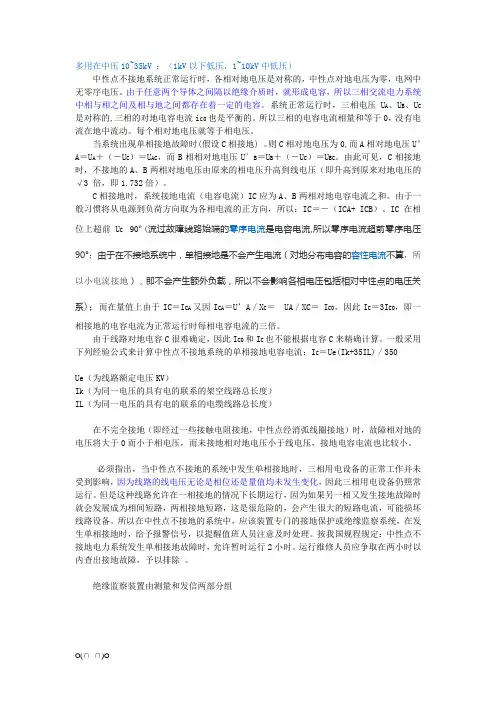

多用在中压10~35kV ；（1kV以下低压，1~10kV中低压）中性点不接地系统正常运行时，各相对地电压是对称的，中性点对地电压为零，电网中无零序电压。

由于任意两个导体之间隔以绝缘介质时，就形成电容，所以三相交流电力系统中相与相之间及相与地之间都存在着一定的电容。

系统正常运行时，三相电压U A、U B、U C 是对称的,三相的对地电容电流i c0也是平衡的。

所以三相的电容电流相量和等于0，没有电流在地中流动。

每个相对地电压就等于相电压。

当系统出现单相接地故障时(假设C相接地) 。

则C相对地电压为0,而A相对地电压U’A＝U A＋（－U C）＝U AC，而B相相对地电压U′B＝U B＋（－U C）＝U BC。

由此可见，C相接地时，不接地的A、B两相对地电压由原来的相电压升高到线电压（即升高到原来对地电压的√3 倍，即倍）。

C相接地时，系统接地电流（电容电流）IC应为A、B两相对地电容电流之和。

由于一般习惯将从电源到负荷方向取为各相电流的正方向，所以：IC＝－（ICA+ ICB）。

IC在相位上超前U C 90º(流过故障线路始端的是电容电流,所以零序电流超前零序电压90°；由于在不接地系统中，单相接地是不会产生电流（对地分布电容的不算，所以小电流接地），即不会产生额外负载，所以不会影响各相电压包括相对中性点的电压关系)；而在量值上由于IC ＝I CA又因I CA＝U’A／X C＝ UA／XC＝ I C0，因此I C＝3I C0，即一相接地的电容电流为正常运行时每相电容电流的三倍。

由于线路对地电容C很难确定，因此I C0和I C也不能根据电容C来精确计算。

一般采用下列经验公式来计算中性点不接地系统的单相接地电容电流：I C＝Ue(Ik+35IL)／350Ue（为线路额定电压KV）Ik（为同一电压的具有电的联系的架空线路总长度）IL（为同一电压的具有电的联系的电缆线路总长度）在不完全接地（即经过一些接触电阻接地，中性点经消弧线圈接地）时，故障相对地的电压将大于0而小于相电压，而未接地相对地电压小于线电压，接地电容电流也比较小。
