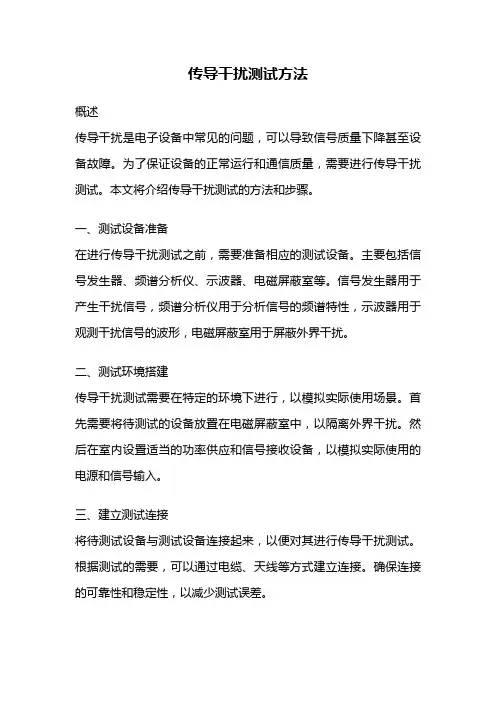

传导干扰测试方法概述传导干扰是电子设备中常见的问题,可以导致信号质量下降甚至设备故障。
为了保证设备的正常运行和通信质量,需要进行传导干扰测试。
本文将介绍传导干扰测试的方法和步骤。
一、测试设备准备在进行传导干扰测试之前,需要准备相应的测试设备。
主要包括信号发生器、频谱分析仪、示波器、电磁屏蔽室等。
信号发生器用于产生干扰信号,频谱分析仪用于分析信号的频谱特性,示波器用于观测干扰信号的波形,电磁屏蔽室用于屏蔽外界干扰。
二、测试环境搭建传导干扰测试需要在特定的环境下进行,以模拟实际使用场景。
首先需要将待测试的设备放置在电磁屏蔽室中,以隔离外界干扰。
然后在室内设置适当的功率供应和信号接收设备,以模拟实际使用的电源和信号输入。
三、建立测试连接将待测试设备与测试设备连接起来,以便对其进行传导干扰测试。
根据测试的需要,可以通过电缆、天线等方式建立连接。
确保连接的可靠性和稳定性,以减少测试误差。
四、发生干扰信号使用信号发生器产生干扰信号,可以是单频干扰信号、多频干扰信号或脉冲干扰信号。
根据待测试设备的工作频率和工作模式,选择适当的干扰信号参数。
通过调整信号发生器的输出功率和频率,使其达到预期的干扰效果。
五、信号分析与评估使用频谱分析仪、示波器等设备对干扰信号进行分析和评估。
频谱分析仪可用于确定干扰信号的频谱分布情况,示波器可用于观测干扰信号的波形。
通过分析干扰信号的频谱特性和波形,可以评估干扰信号对待测试设备的影响程度。
六、干扰抑制措施测试根据测试结果,可以采取相应的干扰抑制措施。
例如,可尝试在待测试设备上增加滤波器、屏蔽罩等器件,以减少传导干扰的影响。
测试不同的干扰抑制措施,评估其对干扰信号的抑制效果。
七、测试报告撰写根据测试结果,撰写测试报告。
报告应包括测试设备、测试环境、测试连接、干扰信号参数、干扰抑制措施等详细信息。
报告应清晰、准确地描述测试过程和结果,以便后续的干扰抑制和优化工作。
八、优化改进根据测试结果和报告,进行优化改进工作。
关于频谱分析仪和EMI接收机的详细分析和探讨频谱分析仪和EMI(电磁干扰)接收机是电子测试仪器中常用的设备,用于检测和分析电磁信号。
本文将对这两种设备进行详细分析和探讨。
首先,频谱分析仪(Spectrum Analyzer)是一种能够显示信号频谱分布的仪器。
它通过将时间域信号转换为频域信号,以图形方式显示信号的频谱特性。
频谱分析仪广泛应用于电子通信、雷达、无线电导航、无线电电视等领域中,用于测试和分析信号的频谱特性,例如信号的幅度、频率、相位等。
它可以帮助工程师找到信号中的各个组成部分,从而更好地设计和优化系统。
频谱分析仪的工作原理基于傅里叶分析理论。
在信号输入到频谱分析仪后,它会将信号转换为数字形式,并进行快速傅里叶变换(FFT)来计算信号的频谱分布。
然后,频谱分析仪将得到的频谱数据显示在屏幕上,用户可以通过调节参数如中心频率、带宽等来观察信号的特性。
频谱分析仪通常有两种类型:实时频谱分析仪和扫描频谱分析仪。
实时频谱分析仪能够快速地捕捉到信号的瞬态特性,对于频率波动性较大的信号特别有用。
而扫描频谱分析仪则能够提供更高的分辨率和更精确的频率测量,适用于对静态信号进行分析。
与频谱分析仪相比,EMI接收机(Electromagnetic Interference Receiver)更专注于电磁干扰的检测和测量。
它主要用于检测设备或系统产生的电磁干扰,以及寻找干扰源并分析其特性。
EMI接收机主要包括天线、前置放大器、带通滤波器、检波器、显示器等组件。
EMI接收机的工作原理是通过天线接收环境中的电磁信号,并经过前置放大器放大后输入到带通滤波器。
带通滤波器用于滤除不感兴趣的频段,确保只有干扰信号通过滤波器。
接下来的检波器将信号转换为直流信号,并输出到显示器上。
通过观察显示器上的输出结果,用户可以了解干扰信号的频谱特性和强度。
EMI接收机的应用非常广泛,特别是在电磁兼容性测试和认证领域。
它可以帮助工程师在设计和生产过程中检测和纠正电磁干扰问题,确保设备的电磁兼容性符合标准要求。
来了解一下频谱仪在EMC整改中的应用吧!
1前言
频谱分析仪是电磁干扰(EMI)的测试、诊断和故障检修中用途最广的一种工具。
频谱分析仪对于一个电磁兼容(EMC)工程师来说就像一位数字电路设计工程师手中的逻辑分析仪一样重要。
频谱分析仪的宽频率范围、带宽可选性和宽范围扫描CRT显示使得它在几乎每一个EMC测试应用中都可大显身手。
下图为常见的频谱分析仪:
频谱仪的测试功能介绍
频谱分析仪在EMC整改中可以观测信号的频谱,信号的功率,测试系统的杂散,谐波,交调失真功能。
lte终端电磁干扰技术要求和测量方法1. 前言大家好,今天咱们聊聊LTE终端的电磁干扰问题。
这可不是个轻松的话题,但放心,我会尽量让它变得简单有趣。
LTE,简而言之,就是咱们现在用的那种快速移动网络,很多人用得很开心。
但是,要是电磁干扰来了,那可就麻烦了!想象一下,你正在追剧,结果信号一抖,画面卡住,那种感觉简直想砸手机!所以,今天我们就来深挖一下电磁干扰的那些事儿。
2. 电磁干扰的概念2.1 什么是电磁干扰?首先,咱得明白,电磁干扰就是指各种信号在无线通信中产生的干扰。
就像两个朋友在吵架,一个大声说话,另一个就听不清楚了。
LTE终端也是一样,当外界的电磁信号“喧宾夺主”,就会影响正常的通信。
想想看,周围有其他电子设备、信号塔,它们发出的电磁波,就像是一个大大的“干扰团”,随时准备搅和你的信号。
2.2 电磁干扰的影响那么,这种干扰到底有什么影响呢?说白了,信号质量降低、通话不清晰、数据传输慢,简直是让人抓狂。
更别提那些重要的在线会议,突然断线,那就尴尬得要命。
所以,了解电磁干扰,制定一些技术要求和测量方法,就显得格外重要。
3. 电磁干扰的技术要求3.1 基本要求在技术要求方面,首先得有个明确的标准。
一般来说,LTE终端的抗干扰能力要达到一定的水平。
这就像你家里的门锁,不能太容易被撬开。
对于电磁干扰,厂家们得确保设备在不同环境下都能稳定工作,尤其是在人多的地方,像商场、地铁站这种“人山人海”的地方。
3.2 实际应用说到这里,大家可能会问,这些技术要求怎么落实到实际中呢?首先,设备的设计要考虑到抗干扰的能力,比如合理布局电路板、选择优质材料等等。
再者,进行各种环境测试,模拟真实场景,看看设备在高强度干扰下的表现如何。
这就像是给手机做体检,检查一下它的“健康状况”。
4. 电磁干扰的测量方法4.1 测量设备说到测量,那就得提到一些专业的测量设备了。
一般来说,我们需要用到频谱分析仪、信号发生器这些“高大上的”工具。
电磁干扰测试技术及其分析方法研究近年来,电子设备逐渐成为人们生活中不可缺少的一部分。
但是,电子设备在工作时也会产生电磁波,这些波可能会对周围的其他电子设备和机器造成干扰。
因此,在设计和制造电子设备时,必须进行电磁干扰测试,以确保设备的可靠性和稳定性。
一、电磁干扰测试技术1. 射频辐射测试射频辐射测试是一种用于测量电磁辐射的测试方法。
该测试方法主要用于测试电子设备在工作过程中产生的电磁辐射水平。
测试中需要使用特定的测试设备,包括频谱分析仪和电磁辐射探头。
测试结果可以用于设计和改进电子设备的电磁兼容性。
2. 射频传导测试射频传导测试是一种测试电磁干扰的方法,用于测试电子设备处于敏感电磁环境下时的承受能力。
测试设备包括发射机和接收机。
发射器会向电子设备发送电磁信号,接收器会通过测量被测设备上的信号幅度和相位来评估电磁干扰的影响。
3. 散射参数测试散射参数测试是一种通过测量电子设备的S参数来分析电磁干扰的方法。
S参数涉及信号的反射和传递,可以用于分析被测设备附近的电磁波。
测试设备包括网络分析仪和衰减器。
二、电磁干扰测试数据分析1. 分析时域和频域特征时域分析可以提供电磁波的时间和幅度信息。
频域分析可以提供电磁波的频率成分。
通过对时域和频域特征的分析,可以确定问题的具体症状以及问题的原因。
2. 信噪比分析信噪比是指测量信号和背景噪声之比。
在电磁干扰测试中,信噪比是评估设备电磁干扰能力的重要指标。
信噪比分析可以帮助确定所测量的电磁噪声是否有效,并确定实际的信号来源。
3. 峰值检测分析峰值检测分析是一种分析电磁波信号的强度的方法。
通过测量峰值值,可以评估电子设备在特定环境下出现的电磁干扰问题。
可以通过峰值检测分析来确定电磁干扰的来源。
三、电磁干扰测试的应用1. 汽车电子设备汽车电子设备必须在严格的电磁环境下工作,因此进行电磁干扰测试是非常重要的。
汽车电子设备的兼容性测试必须遵守相关的国家标准。
通过测试,可以确保汽车电子设备的灵敏度、可靠性和稳定性。
电力系统抗干扰技术与措施近年来,随着科技的迅猛发展和电力需求的不断增长,电力系统在面临日益复杂和多样的干扰时,必须采取相应的技术和措施来保证电力系统的正常运行。
本文将探讨电力系统抗干扰技术与措施,从干扰监测、干扰削减、抗干扰设备等方面展开论述。
一、干扰监测与分析电力系统是由多个复杂的设备和元件组成的,因此,充分了解干扰的产生机理,对干扰进行及时监测和分析是至关重要的。
根据干扰的类型和来源,可以采用多种手段进行监测。
例如,利用频谱分析仪可以对频率变动干扰进行监测,通过功率品质分析仪可以对电压波动和谐波干扰进行监测,通过隔离放大器和滤波器可以对电磁干扰进行监测,还可以利用故障记录仪等设备对瞬态干扰进行监测。
通过监测和分析,可以准确识别干扰的类型和来源,并为采取相应的措施提供依据。
二、干扰削减技术与措施在电力系统中,各种类型的干扰可能会对电力设备和系统造成不同程度的影响,因此,采取适当的技术和措施来降低干扰的影响至关重要。
以下是一些常见的干扰削减技术与措施:1. 确保设备的合理布局和接地设备的合理布局和接地可以有效降低电磁干扰的传播和影响。
在设备布局上应避免磁场和电场相互干扰,合理规划设备的位置,减小不同设备之间的电磁耦合。
同时,通过合理的接地设计和可靠的接地系统,可以降低电磁干扰的传播和扩散。
2. 采用抗干扰设计的电力设备在电力系统设计中,应优先选择具有良好抗干扰性能的设备,例如,采用屏蔽和过滤技术设计的电缆和绝缘子,能够有效降低电磁干扰的影响。
此外,对于敏感设备,还可以采用可调节的滤波器和隔离器来进一步削减干扰。
3. 优化电力系统的传输和配电网络通过优化电力系统的传输和配电网络结构,可以降低谐波干扰、电压波动和暂态干扰的产生和传播。
例如,采用优化的电缆布线方案、增加电源的容量和负载调整等措施,可以降低谐波干扰;通过合理的传输线路规划和等电位接地设计,可以降低电压波动的产生与传播;通过优化装置的选择和保护措施,可以减轻暂态干扰的影响。
高频电磁场测量的仪器选择与使用技巧在现代社会中,高频电磁场已经成为我们生活中不可或缺的一部分。
无论是在家庭中使用的无线设备,还是在工业领域中广泛应用的雷达技术,高频电磁场都扮演着重要的角色。
然而,高频电磁场对人体健康的影响备受关注。
因此,对高频电磁场进行测量和监控就显得尤为重要。
本文将探讨高频电磁场测量中仪器的选择与使用技巧。
1. 选择合适的测量仪器在高频电磁场测量中,选择合适的仪器是非常重要的。
常见的测量仪器包括电磁辐射仪、电磁场测试仪和频谱分析仪。
根据实际需求,我们可以选择适合的仪器来进行测量。
(1)电磁辐射仪:这是一种用于快速检测电磁场辐射水平的仪器。
它通常可以测量不同频率范围内的电磁辐射,如无线电波、微波和射频辐射。
对于一般家庭和办公区域的电磁场监测,电磁辐射仪是常用的工具。
(2)电磁场测试仪:与电磁辐射仪相比,电磁场测试仪更多用于实验室和工业环境中的电磁场测量。
它能够提供更精确的电磁场测量数据,并且具有更高的灵敏度和频率范围。
(3)频谱分析仪:频谱分析仪是一种用于分析和测量信号频谱的仪器。
它可以检测不同频率信号的强度和幅度,并提供频谱图。
在高频电磁场监测和干扰分析方面,频谱分析仪是非常有用的工具。
2. 注意仪器的测量范围和精度在选择仪器时,了解仪器的测量范围和精度是非常重要的。
不同的仪器在测量范围和精度方面可能存在差异。
如果选择的仪器测量范围过小或精度不够高,将无法准确评估高频电磁场的辐射水平。
此外,还应注意不同频率范围内仪器的响应特性。
有些仪器可能对特定频率范围内的电磁辐射响应更为敏感,而对其他频率范围的响应较弱。
因此,在选择仪器时要根据实际需求和测量频率范围进行权衡。
3. 正确使用仪器提高测量准确性正确使用仪器是保证测量准确性的关键。
以下是一些使用技巧:(1)避免干扰:在测量高频电磁场时,要注意避免可能干扰测量结果的外部因素。
例如,避免与其他无线设备或电子设备放置过近,以免相互干扰。

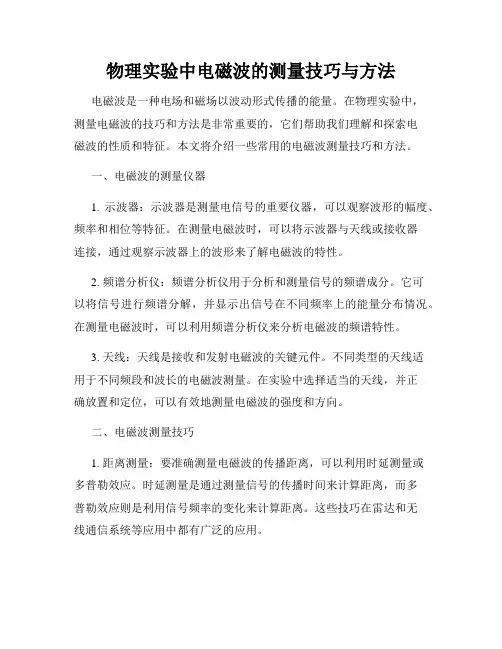

物理实验中电磁波的测量技巧与方法电磁波是一种电场和磁场以波动形式传播的能量。
在物理实验中,测量电磁波的技巧和方法是非常重要的,它们帮助我们理解和探索电磁波的性质和特征。
本文将介绍一些常用的电磁波测量技巧和方法。
一、电磁波的测量仪器1. 示波器:示波器是测量电信号的重要仪器,可以观察波形的幅度、频率和相位等特征。
在测量电磁波时,可以将示波器与天线或接收器连接,通过观察示波器上的波形来了解电磁波的特性。
2. 频谱分析仪:频谱分析仪用于分析和测量信号的频谱成分。
它可以将信号进行频谱分解,并显示出信号在不同频率上的能量分布情况。
在测量电磁波时,可以利用频谱分析仪来分析电磁波的频谱特性。
3. 天线:天线是接收和发射电磁波的关键元件。
不同类型的天线适用于不同频段和波长的电磁波测量。
在实验中选择适当的天线,并正确放置和定位,可以有效地测量电磁波的强度和方向。
二、电磁波测量技巧1. 距离测量:要准确测量电磁波的传播距离,可以利用时延测量或多普勒效应。
时延测量是通过测量信号的传播时间来计算距离,而多普勒效应则是利用信号频率的变化来计算距离。
这些技巧在雷达和无线通信系统等应用中都有广泛的应用。
2. 强度测量:电磁波强度的测量可以通过接收器和功率计等仪器实现。
接收器将电磁波转化为可测量的电信号,功率计则用于测量电磁波的功率或能量。
在测量过程中,应注意选择合适的灵敏度和量程,以确保测量结果的准确性。
3. 极化测量:电磁波的极化状态是描述波动方向的重要参数。
在测量过程中,可以使用极化器和极化计来测量电磁波的极化方向和极化度。
这对于理解电磁波的传播方式和信号特性非常重要。
三、电磁波测量方法1. 直接测量法:直接测量法是通过将测量仪器直接放置在电磁波的作用区域来进行测量。
这种方法简单直接,适用于测量强度较高或频率较低的电磁波。
但是在进行测量时需要注意仪器本身对被测电磁波的干扰。
2. 反射测量法:反射测量法是通过观察电磁波在目标物体上产生的反射情况来进行测量。
电磁干扰排查及故障解决的电磁兼容技术电磁兼容技术是指在电子设备和系统中,通过对电磁干扰的排查与解决,使得各种设备能够在同一电磁环境中协调地工作,互不干扰。
本文将介绍电磁兼容技术在干扰排查和故障解决方面的应用。
一、电磁干扰的排查1. 了解电磁干扰的类型和特点:电磁干扰可以分为辐射干扰和传导干扰两种类型。
辐射干扰是指电子设备通过电磁波辐射产生的干扰,传导干扰是指电磁波通过导线或其他介质传导产生的干扰。
了解干扰的类型和特点有助于针对性地进行排查。
2. 使用专业的测试仪器:利用电磁兼容测试仪器,如频谱分析仪、电磁场强度仪等,对电子设备和系统进行测试,以确定是否存在干扰源和受干扰的设备。
测试仪器可以帮助定位干扰源,并提供干扰的频率、强度等参数信息。
3. 进行电磁兼容测试:通过模拟实际工作环境的电磁场,对设备和系统进行电磁兼容测试,以评估其在电磁环境中的性能和抗干扰能力。
通过测试可以了解设备的辐射和传导干扰情况,为后续的故障解决提供依据。
4. 查找干扰源:根据测试结果和设备的工作原理,对潜在的干扰源进行排查。
可能的干扰源包括电源线、高频线路、无线电发射设备等。
排查时可以采用逐步排除法,逐个排查可能的干扰源,确定具体的干扰源。
5. 采取合适的屏蔽措施:针对不同的干扰源,采取相应的屏蔽措施。
例如,对辐射干扰源可以采用屏蔽罩、屏蔽材料等进行屏蔽;对传导干扰源可以采取地线隔离、滤波器等进行屏蔽。
屏蔽措施应根据具体情况进行选择和实施。
二、故障解决的电磁兼容技术1. 分析故障现象:在设备出现故障时,首先需要对故障现象进行分析。
根据故障现象的特点和表现,判断是否与电磁干扰有关。
例如,设备在某个频段出现工作异常,可能是受到了附近无线电发射设备的干扰。
2. 排除其他故障原因:在确认故障与电磁干扰有关后,还需要排除其他可能的故障原因。
例如,设备可能出现了硬件故障、软件问题等,需要逐一排查并进行修复。
3. 优化设备设计:对于频繁受到电磁干扰的设备,可以通过优化其设计来提高其抗干扰能力。
频谱分析仪的原理应用1. 简介频谱分析仪是一种用来测量信号的频率和幅度分布的设备。
它可以将复杂的信号分解成不同频率的成分,提供信号在频率域上的详细分析结果。
本文将介绍频谱分析仪的工作原理及其在各个领域的应用。
2. 工作原理频谱分析仪的工作原理基于快速傅里叶变换(FFT)算法。
简单来说,它将时域上的信号转换成频域上的频谱图。
具体的工作步骤如下:1.采样:频谱分析仪通过模数转换器将连续的模拟信号转换成离散的数字信号。
2.分段:采样得到的信号通常是连续的,为了进行分析,需要将信号分成多个小段。
3.加窗:由于分析的信号段有边界效应,在进行傅里叶变换前需对每个信号段加窗。
4.快速傅里叶变换(FFT):对每个加窗后的信号段进行FFT变换,得到频谱图。
5.合并:将所有的信号段的频谱合并,得到最终的频谱图。
3. 应用领域频谱分析仪在以下领域有着广泛的应用:3.1 通信频谱分析仪在通信领域中扮演着重要的角色。
它可以用来分析无线电频谱,帮助调查和处理无线电干扰问题。
通过监测信号的频谱,可以确定干扰源,并采取相应的干扰消除措施。
此外,频谱分析仪还可以用于无线电频率规划和频谱管理。
3.2 音频在音频领域,频谱分析仪常用于音频信号的分析和处理。
它可以用来确定音频信号的频率分布,检测信号中的杂音和失真,并帮助进行音频信号的均衡和滤波处理。
频谱分析仪在音频设备的调试和优化中也发挥着重要作用。
3.3 电子设备测试频谱分析仪在电子设备测试中也扮演着重要角色。
它可以用来进行电磁兼容性测试,判断设备是否满足电磁兼容性标准。
频谱分析仪还可以用于测试射频(RF)信号,帮助定位和解决无线电频谱中的问题。
3.4 生物医学频谱分析仪广泛应用于生物医学领域。
它可以用来分析生物信号,例如心电图(ECG)、脑电图(EEG)和肌肉电图(EMG)。
通过对这些信号进行频谱分析,可以判断生物系统的功能状态、诊断疾病以及指导治疗。
4. 结论频谱分析仪是一种重要的测试设备,通过将信号从时域转换到频域,可以提供信号的频率和幅度分布的详细信息。
频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备,用于测量电磁场和其他电磁信号的幅度,频率,相位和调制信号的参数。
它利用模拟信号的接收和分析,常用在无线电传输系统,电磁干扰检测,以及诸如雷达系统和无线网络等相关领域的研究和开发等。
频谱分析仪的使用方法主要有以下几点:
(1)第一步是将频谱分析仪连接到要测量的信号源,比如天线、传输线和待测电路等,同时将频谱分析仪的输出连接到显示仪或数据采集系统。
(2)第二步是设置频谱分析仪的参数,以确定电磁信号分析的精度和量程。
(3)第三步是进行信号接收和分析,比如测量电磁幅度,检测电磁信号的频率,电磁信号的相位,以及调制信号的参数等。
(4)最后一步是将所测得的信号参数显示到显示仪或数据采集系统上,可以通过人机界面操作查看和分析结果。
频谱分析仪具有以下几种功能:
(1)频率响应:以检测信号的频率响应,并将其显示出来;
(2)相位响应:以测量信号的相位响应,并显示出来;
(3)灵敏度:以测量信号的灵敏度,并将其显示出来;
(4)驱动能力:以测量被测信号的驱动能力,并将其显示出来;
(5)调制度:以测量信号的调制度,并将其显示出来;
(6)频率分辨率:以测量信号的频率分辨率,并将其显示出来;
(7)噪声抑制:以抑制外部噪声;
(8)可调节频率:以调节所测信号的频率;
(9)自动检测:自动检测被测信号的参数;
(10)频率范围:可以检测频率在20Hz-20GHz之间的信号。
以上是频谱分析仪的使用方法及功能。
它能够准确地测量电磁场和其他电磁信号的参数,同时具有高可靠性、高精度和灵活性,在现代电子工程领域具有广泛的应用。
电磁干扰测试方法引言:随着电子设备的普及和电磁环境的复杂化,电磁干扰日益成为影响设备正常运行的重要因素。
为了保证设备的稳定性和可靠性,电磁干扰测试成为必要的环节。
本文将介绍电磁干扰测试的基本原理、测试方法和常见仪器设备。
一、电磁干扰测试的基本原理电磁干扰测试是通过模拟真实工作环境中的电磁干扰场景,检测设备在这种场景下的抗干扰能力。
其基本原理是在设备周围引入电磁干扰源,通过测量设备的输出信号,判断设备在电磁干扰场景下的工作状态。
二、电磁干扰测试的常见方法1. 辐射发射测试:通过测量设备在工作状态下辐射出的电磁波,判断设备是否存在辐射干扰。
常用的测试方法有近场扫描、远场扫描和电磁暗室测试。
2. 寄生耦合测试:通过模拟设备周围的电磁干扰源,将干扰信号注入设备的输入或输出端口,测量设备的输出信号,判断设备是否存在寄生耦合干扰。
常用的测试方法有干扰电压法和干扰电流法。
3. 传导干扰测试:通过模拟设备周围的传导路径,将干扰信号注入设备的电源线或信号线,测量设备的输出信号,判断设备是否存在传导干扰。
常用的测试方法有开路法和短路法。
三、电磁干扰测试的常见仪器设备1. 频谱分析仪:用于测量设备在频率范围内的辐射电磁波,判断设备的辐射干扰情况。
2. 信号发生器:用于产生干扰信号,模拟真实工作环境中的电磁干扰源。
3. 示波器:用于测量设备的输入和输出信号,判断设备是否存在寄生耦合或传导干扰。
4. 暗室:提供一个电磁屏蔽的环境,用于进行辐射发射测试,排除外界干扰对测试结果的影响。
四、电磁干扰测试的步骤1. 制定测试计划:根据设备的特性和工作环境的要求,确定测试的范围、方法和仪器设备。
2. 搭建测试平台:根据测试计划,搭建适合的测试平台,包括电磁干扰源、被测设备和测试仪器。
3. 进行测试:根据测试方法,对设备进行辐射发射测试、寄生耦合测试和传导干扰测试。
4. 分析测试结果:根据测试数据,分析设备在电磁干扰场景下的工作状态,判断设备的抗干扰能力是否符合要求。
电磁波的辐射特性如何测量?在我们的日常生活中,电磁波无处不在,从手机通信到微波炉加热食物,从广播电视信号到 WiFi 网络连接。
然而,要了解电磁波的性质和行为,特别是其辐射特性,就需要进行精确的测量。
那么,究竟如何测量电磁波的辐射特性呢?首先,我们需要明确什么是电磁波的辐射特性。
简单来说,它包括电磁波的频率、波长、功率、极化方向、辐射方向图等参数。
这些特性对于评估电磁波的传播、对周围环境的影响以及设备的性能都至关重要。
测量电磁波频率和波长的常用方法之一是使用频谱分析仪。
频谱分析仪能够将输入的电磁波信号分解成不同的频率成分,并以图形的方式显示出来。
通过观察频谱分析仪的输出,我们可以确定电磁波的频率范围和主要频率成分。
而波长则可以通过公式“波长=光速/频率”计算得出,其中光速是一个已知的常量。
对于电磁波的功率测量,功率计是常用的工具。
功率计可以直接测量电磁波的发射功率或接收功率。
在测量时,需要注意选择合适的功率探头,以适应不同频率和功率范围的电磁波。
此外,还有一种间接测量功率的方法,即通过测量电场强度或磁场强度,然后利用相关公式计算出功率。
电磁波的极化方向也是其辐射特性的一个重要方面。
极化方向指的是电磁波电场矢量的方向。
要测量极化方向,可以使用极化天线或者极化探测器。
这些设备能够对不同极化方向的电磁波做出响应,从而帮助我们确定电磁波的极化特性。
接下来是测量电磁波的辐射方向图。
辐射方向图描述了电磁波在空间各个方向上的辐射强度分布。
为了测量辐射方向图,通常会使用天线测试场或者暗室。
在这些环境中,可以通过旋转被测天线或移动测量探头,在不同的角度位置测量电磁波的强度,然后将这些测量数据绘制成辐射方向图。
在实际测量中,环境因素可能会对测量结果产生影响。
例如,周围的物体可能会反射、散射电磁波,从而干扰测量。
因此,在进行精确测量时,需要尽量减少环境的影响。
比如,在暗室中进行测量可以有效地屏蔽外界的电磁干扰。
另外,测量设备的精度和校准也至关重要。
用频谱分析仪作EMI测试和诊断摘要频谱分析仪是电磁干扰(EMI)的测试、诊断和故障检修中用途最广的一种工具。
本篇文章将重点突出频谱分析仪在EMI应用的广阔范围内作为诊断测试仪器的多用性。
对于一个EMC工程师来说,频谱分析仪最重要的用途之一是测试商用和军用电磁发射,其他用途包括对以下内容的评估:材料的屏蔽效能,仪器机箱的屏蔽效能,较大的试验室或测试室的屏蔽效能,电源线滤波器的衰减特性。
此外频谱分析仪在从事场地勘测中也很有用。
概述频谱分析仪对于一个电磁兼容(EMC)工程师来说就象一位数字电路设计工程师手中的逻辑分析仪一样重要。
频谱分析仪的宽频率范围、带宽可选性和宽范围扫描CRT显示使得它在几乎每一个EMC测试应用中都可大显身手。
辐射发射测量频谱分析仪是测试设备辐射发射必不可少的工具,它与适当的接口相连就可用于军用和/或商用EMI自动测量。
比如说,一台频谱分析仪与一台计算机(如IBMPC)相连,就可以在对应的频率范围内把发射数据制成图和/或表。
虽然EMI测量接收机也可用于自动测试系统,但在故障的诊断和检修阶段频谱分析仪则显得更优越。
据我的经验,大多数情况下被测设备在第一次测试时都不能满足人们的期望值,因此,诊断电磁干扰源并指出辐射发射区域就显得很迫切。
在EMI辐射发射测试的故障检修方面,有时可能想要设置足够宽的频率范围以使得辐射发射要的频谱范围以外的频谱也包括在内。
用频谱分析仪,EMC工程师就可以观察到比用一台典型的EMI测试接收机可观察到的更宽的频谱范围。
另一种常用技术是观察特殊宽带天线频率范围。
包括所有校正因子在内的频谱图也同时被显示在频谱分析仪的CRT上,显示的幅值单位与分析仪上的单位相一致,通常是dBm。
这样,测试人员可在CRT上监测发射电平,一旦超过限值,就会被立刻发现。
这在故障检修中极其有用。
这种特性使得人们在屏蔽被测产品的同时观察频谱仪的屏蔽并可立刻获得反馈信息。
在快速进行滤波、屏蔽和接地操作时同样可做以上尝试。
频谱分析仪在电磁干扰测量中的应用黄扬帆 汪同庆 夏红兵 任 莉 闫 河(重庆大学光电工程学院光电技术及系统教育部重点实验室 重庆 400030)摘要 电磁干扰(E M I)是一种不希望存在的信号,它对电子设备或系统的正常工作会造成有害影响。
为了消除E M I的影响,不但要了解有关E M I方面的问题,还要知道用何种方法和设备能得到E M I特性,从而采取相应的措施消除E M I。
以往测试E M I的主要设备是E M I接收机,现在采用频谱分析仪作为E M I的测试设备,可以提高E M I测量的效率和精度,对各种E M I 特性参数的测量变得更加容易。
关键词 电磁干扰(E M I) 频谱分析仪 校 准 放射测试Appl ica tion of Testi ng E M I w ith Spectru m Ana lyzerH uang Yangfan W ang Tongqing X ia Hongb ing R en L i Yan H e(K ey L ab of Op to2electron ic T echnology and S y ste m of M O E,Colleg e of Op to2electron ic E ng ineering,Chong qing U n iversity,Chong qing400030,Ch ina)Abstract EM I is a type of signal,w h ich is no t expected to exist because it brings negative influence to the no r2 m al functi on of electronic installati ons o r system s.In o rder to eli m inate the influence of EM I,it is necessary to understand no t only p roblem s about EM I,but also the m eans and facilities to acquire p roperty of EM I.T hus it help s to take co rresponding step s to eli m inate EM I.T he p revi ous m ain equi pm ent fo r testing EM I is EM I R eceiv2 er,w h ile at p resent ti m e,the spectrum analyzer is adop ted as EM I testing equi pm ent w h ich contributes to en2 hance efficiency and p recisi on of EM I testing and m akes easier to test vari ous param eters of EM I p roperty.Key words EM I Spectrum analyzer Calibrati on R adi o ti on test1 引 言电磁干扰(EM I)是一种不希望存在的信号,它对电子设备或系统的正常工作会造成有害影响;同时,每一种电子设备也都会产生不同程度的EM I信号,这些信号可能以电磁辐射的形式发射出去,也可能通过电缆或电源线进行传导。
EM I的产生应具备三个因素:传导和辐射电磁波的源,电磁波借以传播的媒介,因接收到了信号而受到干扰的接收器。
三者只要消除其中的任一个,EM I就不会产生。
为了消除EM I的影响,各国都设立了专门的机构和测试实验室,如美国的FCC (federal comm unicati ons comm issi on)和德国的VD E (verband deutscher elek tro techniker)等。
因此,不但要了解有关EM I方面的问题,还要知道用何种方法和设备能得到EM I特性,从而采取相应的措施消除EM I。
以往测试EM I的主要设备是EM I接收机,现在采用频谱分析仪作为EM I的测试设备,可以提高EM I测量的效率和精度,对各种EM I特性参数的测量变得更加容易。
基于此展开频谱分析仪在电磁干扰测量中的方法研究,在EM I测量工程领域具有非常重要的意义。
2 频谱分析仪的校准及其基本测量方法在EM I测量之前和测量之中,经常用到一些基本测量方法,这些方法和步骤包括幅度校准、频率校准、过载检测和灵敏度测试、信号带宽的测量。
在幅度校准的操作方法中,一般都有关于手动幅度校准的操作步骤,测试者可以直接根据频谱分析仪的测试结果获得幅度校准,可以参阅频谱分析仪的操作手册。
第25卷第4期增刊 仪 器 仪 表 学 报 2004年8月做频率校准时,要检测频谱分析仪的中心频率读数,当频率低时,零频是一个很好的频率基准点,零频信号是频谱分析仪的第一本振的频率和第一中频完全相同时产生的信号,零频标志所指示的位置是真正的频率零点,在零频标志右边的信号,频率比零频高,比零频高出的数值等于信号的频率,只要把零频标志放在显示器的适当位置,并用每个分度的频率跨度设定频率扫描的范围,就能精确地读出较低频率的情况下的信号频率;当频率较高时,频谱分析仪内部提供一个校准信号(比如500M H z)或其他频率精度已知的振荡器,都可以作为频率的基准,在现代频谱分析仪中,通常都具备直接测试显示中心频率的功能,比如H P8591C型。
过载是由于输入信号过大,超过了输入混频器的正常工作范围而引起的。
发生过载时,显示的幅度不再随输入电平成比例地变化,而且还会产生一些在输入信号中没有的频率分量,这些频率分量的幅度随着输入电平变高而迅速增长,增长的速度是输入电平的2倍或3倍。
因此,在测量之前,首先要检查过载。
为了减少过载效应或者彻底避免过载的发生,可在信号源和R F衰减器,方法有两种:在频谱分析仪的输入端外加一个10dB的衰减器;在频谱分析仪的内部接入一个自适应衰减器,这只要通过一定范围的幅度判断,自动改变最少衰减即可。
灵敏度测试要根据所使用的频谱分析仪的带宽分辨率和测试精度而定,其基本方法是测试时,先可以确定一个初步估计的分辨带宽,然后逐渐减少分辨带宽,并注意噪声电平的变化,分辨带宽每减少10倍,噪声电平也应该下降10dB,即按照101g RBW1RBW2的规律变化,式中RBW1和RBW2分别为改变前后的两个分辨带宽。
在分辨带宽最小的情况下,频谱分析仪显示出来的噪声电平即为可测的最小信号电平。
信号带宽的测量在EM I测试中非常重要,要使用特定的带宽,在了解信号时也经常要用到其他的带宽来确定放射信号的频率是否相距很近,是可分辨的窄带放射还是宽带放射。
因此,带宽的测量,对估计产品的EM I放射电平,无疑是很重要的。
在测量中,最简单的方法是测量滤波器的3dB或6dB静态带宽,其具体测量方法均可从频率分析仪的使用手册和参考手册中获得。
但要关注的是宽带信号的幅度随所使用的分辨带宽而变化,所以信号必须对某个参考的带宽归一化(比如1M H z),如果带宽测量不在这个参考带宽上进行,就要加一个修正因数,以得到在参考带宽上的等效值。
通常,对于相关的带宽信号,修正因数为201g1M H zRBW,对于非相关的随机带宽信号,修正因数为101g1M H zRBW,其中RBW为实际使用的分辨带宽。
3 单位转换和距离修正在频谱分析仪的校准及其基本测量方法的基础上,还需对测量的数据加以转换或修正,才能成为EM I规范中所定义的物理意义,同时以便和规定的数值进行比较,这些转换包括以下:・把测量的dBm数据——这是频谱分析仪通常的显示单位,转换为V、ΛV或dBΛV单位;・把测量数据转换成ΛV m,这是电磁辐射场强的常用单位;・把在比较短的测试距离下测得的数据,转换成和FCC或其他标准规定的距离相应的电平。
(1)转换成电压U(dBΛV)把频谱分析仪显示的以dBm为单位的功率读数P(dBm)转换为以V为单位的电压单位U(V),可以根据以下对数算法和计算功率的公式获得:U V=010316R010P dBm10其中:R0——端口阻抗,同时,测量的dBm数据和dBΛV数据之间也可以相互转换。
由P(dBm)数据转换成U(dBΛV),若功率以mV为基准,转换公式如下:U dBΛV=P dBm+107或 P dBm=U dBΛV-107(2)转换成辐射场强E(V m)尽管规定的测试是要用偶极子,但实际数据,便于快速估计放射电平;・体积小,容易搬动更适合在现场或工作台使用;・通常频谱分析仪有完全可编程的特点,能使一些测量系统实现自动化;因此,现在采用频谱分析仪作为EM I的测试设备,可以提高EM I测量的效率和精度,对各种EM I特性参数的测量变得更加容易。
参考文献1 吴毅,等.高频、微波场强与干扰的计算测量.北京:计量出版社,1986.2 吕洪国,高葆新,等.电磁干扰测量技术.中国惠普公司, 1988.(下转第52页)74 第4期增刊频谱分析仪在电磁干扰测量中的应用比分析,以确定人体不同组织器官的病变情况。
