高亮度表面贴装三色LED

ASMT
Avago Technologies 近日宣布将在2010 年日本高新技术博览会(CEATEC)上推出一个新的超小型封装高亮度LED 系列。

这种新的ASMT- YTx2 三色表面贴装器件采用3.4 毫米x2.8 毫米x1.8 毫米带引线塑料芯片载
体(PLCC)-6 封装。

该装置的小尺寸、高亮度性能以及强大的对比度解决了提高公交通道、机场、体育馆显示牌等所用电视屏幕和广告招牌屏幕分辨率的
问题，同时也适用于游戏机和装饰照明。

因为表面贴装LED 易于装配、设计紧凑以及制造灵活性，降低了整个
系统的开发成本，所以成为设计师们青睐的产品。

该ASMT-YTx2 表面贴装
器件采用耐热硅胶材料包裹，使他们能够运作于广泛的环境条件下，它不仅
具有卓越的可靠性而且使用寿命长。

这些LED 具备六个引脚，可对每个芯片
灵活地调整色彩，以显示包括白色在内的多种颜色。

这些器件还具备防水性
能(符合IPx6 要求)，因此无需保护盖，降低了成本和总重量。

Avago 光电产品事业部的营销总监Francis Khor 认为：“室内和室外显示屏市场状况显示，LED 将在未来几年内有显着的增长机会，Avago 的ASMT-YTx2 LED 经专门的工程设计，可满足显示屏市场对可靠的高亮度、高分辨率性能的需求，独具富有竞争力的价格成本。

”。

三色led灯原理LED（Light Emitting Diode）是一种半导体器件，可以将电能转化为可见光。

三色LED灯是一种特殊的LED灯，可以发出红、绿、蓝三种颜色的光。

在本文中，我们将介绍三色LED灯的原理，以及它的工作原理和应用。

三色LED灯的原理基于RGB颜色模型，即红、绿、蓝三种颜色的组合可以产生多种颜色。

在三色LED灯中，内部集成了红、绿、蓝三种LED芯片，通过控制不同颜色LED的亮度和组合，可以实现多种颜色的发光效果。

这种原理也被广泛应用于彩色显示屏、彩色灯具等领域。

三色LED灯的工作原理是通过控制不同颜色LED的通电时间和亮度来实现颜色的变化。

红、绿、蓝三种LED芯片分别接入控制电路，控制电路根据输入的控制信号来调节不同颜色LED的亮度，从而实现不同颜色的发光效果。

通常情况下，三色LED灯可以通过PWM（Pulse Width Modulation）技术来实现颜色的调节，即通过控制LED的通电时间来调节亮度，从而实现颜色的混合和变化。

三色LED灯在实际应用中具有广泛的用途，例如彩色显示屏、室内照明、汽车灯具等。

在彩色显示屏中，三色LED灯可以组成像素点，通过控制不同像素点的亮度和颜色，可以显示出丰富多彩的图像和视频。

在室内照明中，三色LED灯可以通过控制颜色和亮度，实现不同场景下的照明需求，例如白炽灯效果、暖光效果、冷光效果等。

在汽车灯具中，三色LED灯可以实现车灯的彩色变化和警示效果，提高了车辆的可见性和安全性。

总之，三色LED灯是一种通过控制红、绿、蓝三种LED的亮度和组合来实现多种颜色发光效果的器件。

它的原理基于RGB颜色模型，通过PWM技术来实现颜色的调节，具有广泛的应用前景。

希望本文对三色LED灯的原理有所帮助，谢谢阅读！。

三色led灯原理
LED是一种半导体发光器件，它具有体积小、功耗低、寿命长等特点，因此在各种电子产品中得到广泛应用。

三色LED灯是一种能够发出红、绿、蓝三种颜色光的LED灯，通过不同颜色的光的组合可以呈现出丰富多彩的色彩。

本文将介绍三色LED灯的原理及其工作方式。

三色LED灯的原理是基于三基色原理，即红、绿、蓝三种颜色的光可以通过不同的亮度组合形成各种颜色。

在三色LED灯中，通常采用一个LED芯片内部集成了红、绿、蓝三种LED芯片，通过控制不同颜色LED的亮度来调节颜色的混合比例，从而实现各种颜色的显示。

三色LED灯的工作方式是通过PWM调光技术来控制每种颜色LED的亮度，从而实现不同颜色的混合。

PWM调光技术是一种通过改变信号的占空比来控制电路工作时间与停止时间比例的技术，通过不断地开关LED灯的电流来调节LED的亮度。

当需要显示不同颜色时，控制系统会根据需要的颜色，分别调节红、绿、蓝三种LED的亮度，从而实现各种颜色的显示。

在实际应用中，三色LED灯可以通过控制系统来实现各种颜色的显示，比如在LED显示屏、彩色灯光等方面得到广泛应用。

通过合理地控制红、绿、蓝三种LED的亮度，可以呈现出丰富多彩的色彩，满足不同场合的需求。

总结一下，三色LED灯的原理是基于三基色原理，通过控制不同颜色LED的亮度来调节颜色的混合比例；而其工作方式是通过PWM调光技术来控制每种颜色LED的亮度，从而实现不同颜色的混合。

通过合理地控制红、绿、蓝三种LED的亮度，可以呈现出丰富多彩的色彩，满足不同场合的需求。

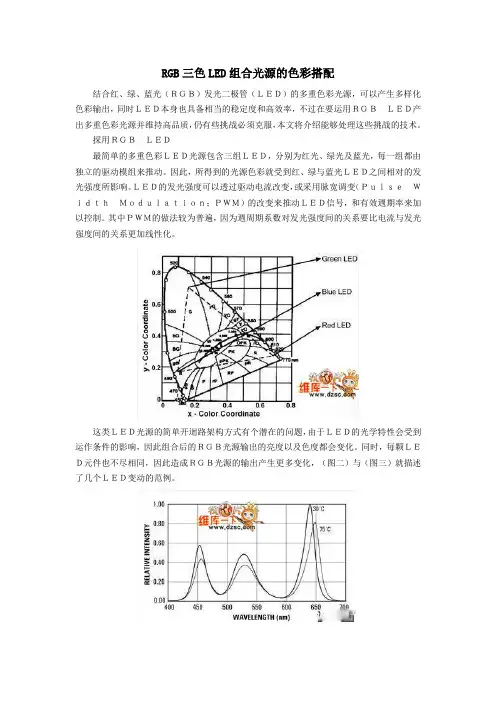

RGB三色LED组合光源的色彩搭配结合红、绿、蓝光（ＲＧＢ）发光二极管（ＬＥＤ）的多重色彩光源，可以产生多样化色彩输出，同时ＬＥＤ本身也具备相当的稳定度和高效率，不过在要运用ＲＧＢＬＥＤ产出多重色彩光源并维持高品质，仍有些挑战必须克服，本文将介绍能够处理这些挑战的技术。

採用ＲＧＢＬＥＤ最简单的多重色彩ＬＥＤ光源包含三组ＬＥＤ，分别为红光、绿光及蓝光，每一组都由独立的驱动模组来推动。

因此，所得到的光源色彩就受到红、绿与蓝光ＬＥＤ之间相对的发光强度所影响。

ＬＥＤ的发光强度可以透过驱动电流改变，或采用脉宽调变（ＰｕｌｓｅＷｉｄｔｈＭｏｄｕｌａｔｉｏｎ；ＰＷＭ）的改变来推动ＬＥＤ信号，和有效週期率来加以控制。

其中ＰＷＭ的做法较为普遍，因为週周期系数对发光强度间的关系要比电流与发光强度间的关系更加线性化。

这类ＬＥＤ光源的简单开迴路架构方式有个潜在的问题，由于ＬＥＤ的光学特性会受到运作条件的影响，因此组合后的ＲＧＢ光源输出的亮度以及色度都会变化。

同时，每颗ＬＥＤ元件也不尽相同，因此造成ＲＧＢ光源的输出产生更多变化，（图二）与（图三）就描述了几个ＬＥＤ变动的范例。

一个解决方式是使用光学反馈来产生一个闭回路系统，其基本的设置包含一个记录ＬＥＤ光源亮度的光感测器，以及依光感测器测量结果来调整光源输出的控制方法，这将可以让ＬＥＤ光源的亮度在每颗ＬＥＤ变化时维持稳定，也就是虽然各个零件各有变化，但总合维持不变。

在（图四）中，标记为２２的积分电路可以输出一个受到光二极管（１１ａ）上光量控制的电压，这个电压与ＶＳＥＴ比较，比较器的输出能控制计数器数值的增加或减少，计数器的输出则是用来推动一个数字模拟转换器（３７），进而控制ＬＥＤ的驱动电流。

另一个更先进的光学反馈方式则是采用三色光感测器，通常包含三个独立的光感测器以及上方的三色滤镜，让这类光感测器能够记录色彩资讯而不只是亮度，这将可以进一步控制红、绿与蓝光ＬＥＤ的发光强度比，这个功能相当关键，因为它让ＲＧＢ光源的亮度与色度得以控制，而ＡＳＳＰ则在三色光学反馈设计上扮演了重要的角色。
