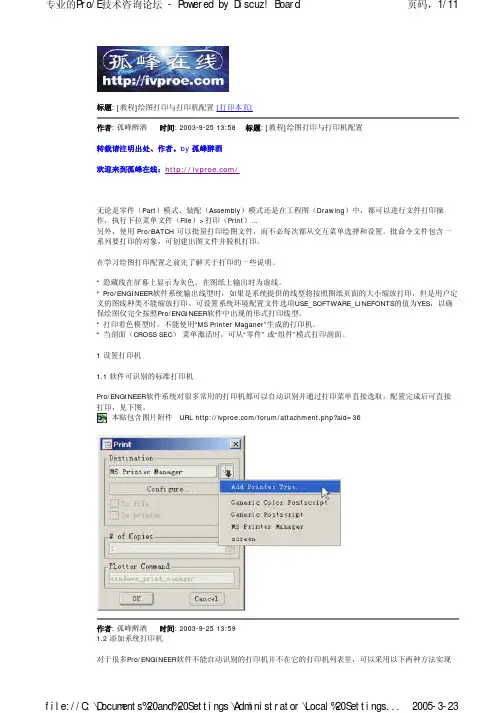

proe绘图打印与打印机配置无论是零件（Part）模式、装配（Assembly）模式还是在工程图（Drawing）中，都可以进行文件打印操作，执行下拉菜单文件（File）>打印（Print）… 另外，使用Pro/BATCH 可以批量打印绘图文件，而不必每次都从交互菜单选择和设置。

批命令文件包含一系列要打印的对象，可创建出图文件并脱机打印。

在学习绘图打印配置之前先了解关于打印的一些说明。

* 隐藏线在屏幕上显示为灰色，在图纸上输出时为虚线。

* Pro/ENGINEER软件系统输出线型时，如果是系统提供的线型将按照图纸页面的大小缩放打印，但是用户定义的图线种类不能缩放打印。

可设置系统环境配置文件选项USE_SOFTWARE_LINEFONTS的值为Y ES，以确保绘图仪完全按照Pro/ENGINEER软件中出现的形式打印线型。

* 打印着色模型时，不能使用“MS Printer Maganer”生成的打印机。

* 当剖面（CROSS SEC）菜单激活时，可从“零件” 或“组件”模式打印剖面。

1 设置打印机 1.1 软件可识别的标准打印机Pr o/ENGINEER软件系统对很多常用的打印机都可以自动识别并通过打印菜单直接选取，配置完成后可直接打印1.2 添加系统打印机对于很多Pro/ENGINEER软件不能自动识别的打印机并不在它的打印机列表里，可以采用以下两种方法实现绘图打印。

1.2.1建立打印机配置文件Pro/ENGINEER软件系统默认的打印机配置文件放在目录.\text\plot_config\下面，是扩展名为.pcf的纯文本文件。

如果用户需要添加系统打印机，则建立一个打印机配置文件存放在该目录中，但为了方便管理，一般情况下用户自建的配置文件存放在用户自己的标准目录库中，并在系统环境配置文件（config.pro）中设置选项pro_plot_config_dir的值，指定pcf文件的存储路径，例如保存路径为E:\ptc\standard\plot_config\。

系统自动装载该配置文件到打印列表中供用户选择。

系统中可以同时存在多个打印配置文件（包括用户自建的），需要时可从列表中直接选取，见下图。

能在该列表中显示的配置文件必须定义其中的选项but ton_name的值，例如：MS Printer Manager。

关于配置文件的内容在下面有详细介绍。

用记事本建立pcf文件如下：MS_PRINT_MGR.PCF plotter ms_print_mgr button_name ms p rinter manager button_help print using windows printer manager plot_handshake software d efault allow_file_naming yes delete_after_plotting no interface_quality 3 default plot_destina tion printer default paper_size a4 default pen_slew 15 pen_table_file e:\ptc\standard\plot_co nfig\hp_laserjet1000.pnt plot_sheets current default plot_access create plot_clip no plot_draw ing_format yes plot_label no plot_layer current plot_linestyle_scale .25 plot_names no plot_segmented no plotter_command windows_print_manager 在绘图仪配置文件中pen_table_file 是用来设置绘图笔线条文件及其路径的，用户可以改为自己的实际路径和绘图笔文件名。

用记事本编写笔线条文件hp_laserjet1000.pnt如下。

HP_LASERJET1000.PNT pen 1 color 0.0 0.0 0.0; thickness 0.045 cm pen 2 color 0.0 0.0 0.0; thickness 0.025 cm pen 3 color 0.0 0.0 0.0; thickness 0.025 cm pen 4 color 0.0 0.0 0.0; thickness 0.025 cm pen 5 color 0.0 0.0 0.0; thickness 0.025 cm pen 6 color 0.0 0.0 0.0; thickness 0.025 cm pen 7 color 0.0 0.0 0.0; thickness 0.025 cm pen 8 color 0.0 0.0 0.0; thickness 0.025 cm 1.2.2直接使用系统默认的打印机并控制笔宽如果不想配置pcf文件，可以直接设置绘图笔的线条文件（建议在彩色激光打印机上使用）。

下面举实例说明这一方法。

这是某一款惠普激光彩色打印机的笔线条配置文件，其文件内容如下：pen 1 color 0.0 0.0 0.0; thickness 0.016 cm; geom etry pen 2 color 0.0 0.0 0.0; thickness 0.008 cm; Hidden Line pen 3 color 0.0 0.0 0.0; t hickness 0.008 cm; Letter pen 4 color 0.0 0.0 0.0; thickness 0.008 cm; highlight - Primar y pen 5 color 0.0 0.0 0.0; thickness 0.008 cm; Intrinsic pen 6 color 0.0 0.0 0.0; thicknes s 0.008 cm; Curve pen 7 color 0.0 0.0 0.0; thickness 0.008 cm; highlight - Edge pen 8 c olor 0.0 0.0 0.0; thickness 0.008 cm; Sketched Curve 颜色与线型的对应关系如下：Geom etry: 粗实线Hidden Line: 虚线Letter: 尺寸线，中心线，剖面线、文字等… … 注意，绘图笔文件中的颜色名称应与系统颜色一致。

可以根据实际情况调整线的粗细。

也可以直接在系统环境配置文件（config.pro）中设置笔文件路径pen_table_file e:\ptc\standard\plot_conf ig\hp_laserjet1000.pnt （根据用户情况设置路径），系统打印时打印时将自动加载该文件。

6楼2 绘图输出配置为系统指定好了打印机和笔线条配置文件后，该是如何配置打印输出了。

在打印对话框中，使用“Configure…”按钮，即可进入打印输出配置环境。

2.1关于页（P age）选项卡参见下图，在这一栏中用户可以设置图纸幅面、基于绘图原点的偏距值、绘图标签和设置单位等选项。

* 页面尺寸（Dimensions）—用户可以指定打印页面的大小，从列表中选取标准幅面，也可以自定义大小。

值得说明的是，选择的打印页面大小可以和图纸的实际尺寸不符，通过选择出图方式或缩放打印处理。

例如，图纸是A3幅面的，要在A 4的打印机上输出，此时必须选择A4的尺寸，出图时使用“全部出图（Full Plot）”方式。

*偏移（Offset）—基于绘图原点的偏距值，可以在绘图配置文件中设置默认值，并指定单位。

例如：Plot_translate 10 10 MM。

* 标签（Label）—出图时是否包括标签，如果包含，可以设置标签高度。

标签的内容包括，用户名称，对象名称，日期。

下面是一个简单标签实例：NAME:ADMINISTRATOR OBJECTART0001 DATE:03-Jun-03 * 单位（Units）—当用户定义任意变化的打印尺寸时可以选择不同的长度单位：英寸和毫米2.2关于打印机（Printer）选项卡在这一栏中用户可以设置缺省的绘图笔映射表、是否启用切纸刀、设置信号交换形式、选择纸的类型以及控制旋转等选项。

* 笔（Pen）—是否使用缺省的绘图笔线条文件，可在打印配置文件（.pcf）中设置选项Pen_table_file来确定绘图笔线条文件的路径。

如果没有缺省配置用户也可以直接输入路径和绘图笔线条文件名称。

* 是否使用切刀（Cutter Installed）—是否启用切纸刀。

这个选项只有当绘图仪硬件支持时才可用。

* 信号交换（Handshake）—选择绘图仪的初始化类型。

* 介质类型（Sheet Type）—指定纸的类型为“页面（Sheet）”或“滚动（Roll）”两种形式。

* 旋转（Rotation）—指定图像的旋转角度关于模型（Model）选项卡在这一栏中用户可以设置出图类型、出图比例、层设置、控制打印质量等选项。

* 出图类型（Plot）—你可以选择以下出图类型。

全部出图（Full Plot）:创建整个对象的出图；修剪的（Clipped）:创建经过修剪的出图，通过绘制围绕出图区域的框来定义边界。

在缩放基础上（Based on Zoom）：系统默认值，创建经过缩放和修剪的出图，比例和修剪基于图形窗口的纸张尺寸和缩放设置。

出图区域（Plot Area）：通过将修剪框中的区域移到纸张左下角，并调整修剪区域，使之与用户定义的比例相匹配，从而创建出图。

在出图区域内也将缩放和平移屏幕因子和模型尺寸比例考虑在内，因此，如果比例=1，则几何不一定按照比例打印。

纸张轮廓（Paper Outline）：此选项仅在工程图中有效。

在指定纸张大小的绘图上创建特定大小的出图。

例如，有大尺寸的绘图A0，要在A4大小的幅面上出图时可选用此项。

模型尺寸（Model Size）：此选项仅在3D对象中有效。

将出图调整到指定的模型比例。

例如，如果输入0.25，系统将按照1:4的比例创建模型的出图。

* 绘图比例（Plot Scale）—指定绘图的打印比例，范围从0.01到100。

*层（Layers）—用层来控制打印对象。

打印所有可见层中的对象或者指定层内的对象。

* 打印质量列表（Plot quality）—设置出图时重叠线的检测数量。

参考表9-1中的Interfa ce_quality选项。
