基于投影法三维模型全六面体网格的划分方法

1. 网格划分1.1 Hypermesh 中六面体网格划分的功能介绍•六面体网格划分的工具主要有：•Drag•Spin•Line drag•element offset•solid map•其中solid map集成了部分其它功能；1.1.1：drag 面板此面板的功能是在二维网格接触上沿着一个线性路径挤压拉伸而形成三维实体单元。

要求：1）有初始的二维网格；2）截面保持不变：相同尺寸，相同曲率和空间中的相同方向；3）线性路径。

1.1.2：spin 面板-1-此面板的功能是在二维网格基础上沿着一个旋转轴旋转一定角度形成三维实体单元。

要求：1）有初始的二维网格；2）界面保持不变；3）圆形路径；4）不能使用在没有中心孔的实体部件上。

1.1.3：line drag 面板此面板的功能上在二维网格的基础上沿着一条线拉伸成三维实体单元。

要求：1）初始的二维网格；2）截面保持不变；3）有一条定义的曲线或直线路径。

1.1.4：element offset 面板此面板的功能是在二维网格的基础上沿着法线方向偏置挤压形成三维实体单元。

要求：1）初始的二维网格；2）截面可以是非平面的；-2--3-3） 常厚度或者近似常厚度。

1.1.5：soild map 面板此面板的功能是在二维网格基础上，首先挤压网格，然后将挤压的网格映射到一个由几何要素定义的实体中，从而形成三维实体单元。

1.2 drag 面板网格划分指导导入几何，drag 实体之前必须先生成2D 网格，如下图拉伸的距离定义方向需要拉伸的层数Drag后的几何模型，如下图1.3 spin 网格划分指导导入几何，spin实体之前必须先生成2D网格，如下图旋转角度旋转拉伸的层数-4-N1、N2、N3来定义旋转方向，B点是旋转中心Spin拉伸后的网格，见下图1.4 line drag 网格划分指导导入几何，line drag实体之前必须先生成2D网格，如下图-5-line drag的方法和drag、spin类似，画出了网格只会沿着line的路径，和几何没关系，见下图-6--7-1.5 element offset 网格划分指导element offset 后的网格见下图本体2D 网格偏置的层数偏置的厚度此处的surf 几乎不用1.6 soild map 网格划分指导基于体进行六面体网格划分，需要先进行体的分割，然后使用solid map/one volume命令进行划分，同时需要布置面网格。

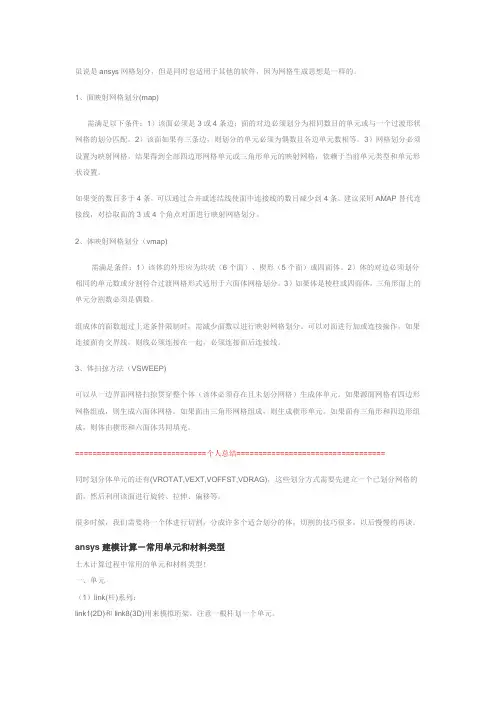

虽说是ansys网格划分，但是同时也适用于其他的软件，因为网格生成思想是一样的。

1、面映射网格划分(map)需满足以下条件：1）该面必须是3或4条边；面的对边必须划分为相同数目的单元或与一个过渡形状网格的划分匹配。

2）该面如果有三条边，则划分的单元必须为偶数且各边单元数相等。

3）网格划分必须设置为映射网格，结果得到全部四边形网格单元或三角形单元的映射网格，依赖于当前单元类型和单元形状设置。

如果变的数目多于4条，可以通过合并或连结线使面中连接线的数目减少到4条。

建议采用AMAP替代连接线，对拾取面的3或4个角点对面进行映射网格划分。

2、体映射网格划分（vmap)需满足条件：1）该体的外形应为块状（6个面）、楔形（5个面）或四面体。

2）体的对边必须划分相同的单元数或分割符合过渡网格形式适用于六面体网格划分。

3）如果体是棱柱或四面体，三角形面上的单元分割数必须是偶数。

组成体的面数超过上述条件限制时，需减少面数以进行映射网格划分。

可以对面进行加或连接操作，如果连接面有交界线，则线必须连接在一起，必须连接面后连接线。

3、体扫掠方法（VSWEEP)可以从一边界面网格扫掠贯穿整个体（该体必须存在且未划分网格）生成体单元。

如果源面网格有四边形网格组成，则生成六面体网格。

如果面由三角形网格组成，则生成楔形单元。

如果面有三角形和四边形组成，则体由楔形和六面体共同填充。

==============================个人总结==================================同时划分体单元的还有(VROTAT,VEXT,VOFFST,VDRAG)，这些划分方式需要先建立一个已划分网格的面，然后利用该面进行旋转、拉伸、偏移等。

很多时候，我们需要将一个体进行切割，分成许多个适合划分的体，切割的技巧很多，以后慢慢的再谈。

ansys建模计算－常用单元和材料类型土木计算过程中常用的单元和材料类型！一、单元（1）link(杆)系列：link1(2D)和link8(3D)用来模拟珩架，注意一根杆划一个单元。

快速划分六面体网格
——by forve
在网上看到很多人用Patran对圆柱体的六面体单元划分不得要领，在此想通过一个例子来说明我是怎样做的，希望能够抛砖引玉。

很多人是生成solid来进行六面体网格的自动划分，但这样会有很多的限制。

一是要保证该solid为五面体或六面体；二是该solid必须triparamatic体；三是从其他模型中导入的复杂的solid几何体必须要打断转换为符合前两条的solid体才可以自动划分，而且经常会出现不能break的错误。

鉴于此，我认为使用其它网格划分方法更优，我主要使用了网格划分中的sweep功能来生成六面体单元。

下面就是我做的一个小例子，大概费时不到10分钟。

步骤：
1.通过几何建模建立如图的1/4圆，均为curve。

2.打断两条直线，并以两个断点作一斜线。

3.在圆弧线和斜线上布种子点，均为10个种子点。

4.进行网格划分，使用creat—mesh—2 curves，选择圆弧线和斜线。

5.使用sweep—element—extrude，以斜边处的四面体网格自由边为base entity。

扫描方向
为垂直于斜边，通过direction vector来设置。

6.将所选的四面体单元进行变换，使用transform—element—rotate，以坐标轴Z轴为中心
旋转90度，重复次数设为3。

7.用equivalence将多余的重复节点去掉。

8.扫描成六面体。

使用sweep—element—extrude，以四面体单元为base entity。

扫描方向
为坐标轴Z方向。
