学习目标通过本章的学习，应熟练掌握汽车通过性的评价指标及表征通过性的几何参数的含义；了解汽车通过性的影响因素；掌握计算各类型汽车越过台阶和壕沟的能力的方法。

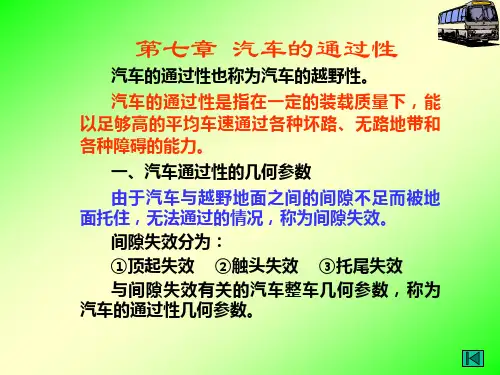

7.1节 汽车通过性评价指标及几何参数7.1.1 汽车通过性概述汽车的通过性是指汽车在一定载重量下能以足够高的平均车速，通过各种坏路和无路地带(如松软的土壤、沙漠、雪地、沼泽及坎坷不平地段以及克服各种障碍陡坡；侧坡、台阶、壕沟等)的能力。
汽车的通过性可分为轮廓通过性和牵引支承通过性。
前者是表征车辆通过坎坷不平路段和障碍的能力；后者是指车辆顺利通过松软土壤、沙漠、雪地、冰面、沼泽等地面的能力。
山区、矿区、建设工地等使用的车辆和军用车辆，经常行驶在坏路和无路地面上。
因此，要求这些汽车应具有良好的通过性。
7.1.2 汽车的间隙失效由于汽车与越野地面间的间隙不足而被地面托住、无法通过的情况，称为间隙失效。
当车辆中间底部的零部件碰到地面而被封住时，称为“顶起失效”；当车辆前端或尾部触及地面而不能通过时，则分别称为“触头失效” 或“托尾失效”。
后两种情况属于同一类失效。
7.1.3 汽车通过性几何参数与间隙失效有关的汽车整车几何参数，称为汽车的通过性几何参数。

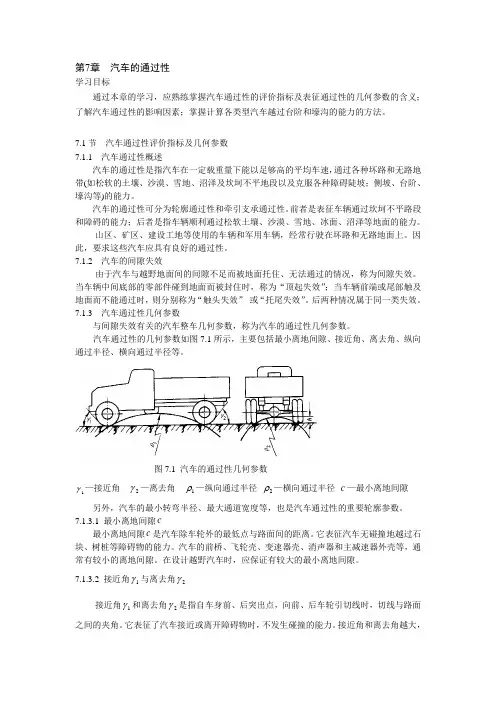

汽车通过性的几何参数如图7.1所示，主要包括最小离地间隙、接近角、离去角、纵向通过半径、横向通过半径等。
图7.1 汽车的通过性几何参数1γ—接近角2γ—离去角 1ρ—纵向通过半径 2ρ—横向通过半径 c —最小离地间隙另外，汽车的最小转弯半径、最大通道宽度等，也是汽车通过性的重要轮廓参数。
7.1.3.1 最小离地间隙c最小离地间隙c 是汽车除车轮外的最低点与路面间的距离。
它表征汽车无碰撞地越过石块、树桩等障碍物的能力。
汽车的前桥、飞轮壳、变速器壳、消声器和主减速器外壳等，通常有较小的离地间隙。
在设计越野汽车时，应保证有较大的最小离地间隙。
7.1.3.2 接近角1γ与离去角2γ接近角1γ和离去角2γ是指自车身前、后突出点，向前、后车轮引切线时，切线与路面之间的夹角。

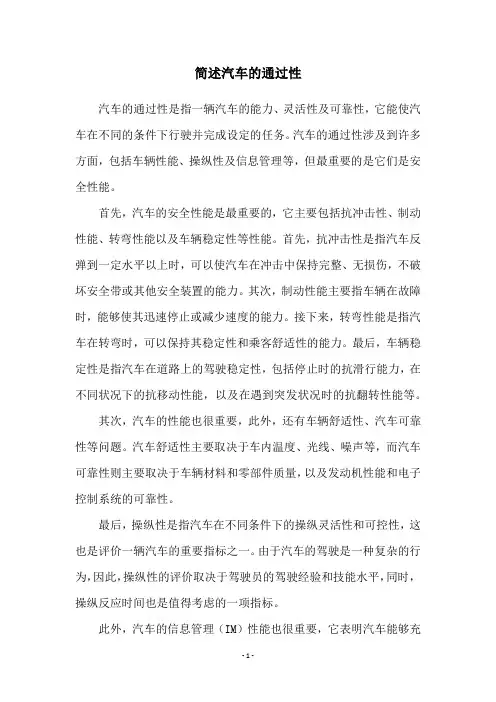

简述汽车的通过性汽车的通过性是指一辆汽车的能力、灵活性及可靠性，它能使汽车在不同的条件下行驶并完成设定的任务。
汽车的通过性涉及到许多方面，包括车辆性能、操纵性及信息管理等，但最重要的是它们是安全性能。
首先，汽车的安全性能是最重要的，它主要包括抗冲击性、制动性能、转弯性能以及车辆稳定性等性能。
首先，抗冲击性是指汽车反弹到一定水平以上时，可以使汽车在冲击中保持完整、无损伤，不破坏安全带或其他安全装置的能力。
其次，制动性能主要指车辆在故障时，能够使其迅速停止或减少速度的能力。
接下来，转弯性能是指汽车在转弯时，可以保持其稳定性和乘客舒适性的能力。
最后，车辆稳定性是指汽车在道路上的驾驶稳定性，包括停止时的抗滑行能力，在不同状况下的抗移动性能，以及在遇到突发状况时的抗翻转性能等。
其次，汽车的性能也很重要，此外，还有车辆舒适性、汽车可靠性等问题。
汽车舒适性主要取决于车内温度、光线、噪声等，而汽车可靠性则主要取决于车辆材料和零部件质量，以及发动机性能和电子控制系统的可靠性。
最后，操纵性是指汽车在不同条件下的操纵灵活性和可控性，这也是评价一辆汽车的重要指标之一。
由于汽车的驾驶是一种复杂的行为，因此，操纵性的评价取决于驾驶员的驾驶经验和技能水平，同时，操纵反应时间也是值得考虑的一项指标。
此外，汽车的信息管理（IM）性能也很重要，它表明汽车能够充分发挥其使用价值，并能够有效的处理海量的数据。
IM性能的评价主要取决于网络带宽、信号覆盖等，以及车载终端的计算能力和存储容量。
总之，汽车的通过性是汽车的最重要的评价指标，它在一定程度上反映了车辆的安全性能、性能、舒适性以及可靠性。
此外，操纵性及信息管理性能也是汽车通过性完成任务的关键。

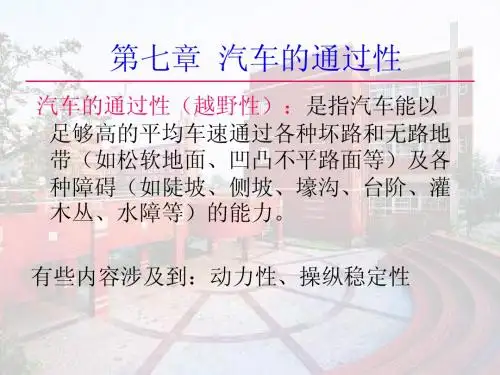

第七章汽车的通过性摘要汽车的通过性(越野性)是指汽车能以足够高的平均车速通过各种不良道路、无路地带和克服各种障碍的能力。
本章对学习汽车的通过性意义进行概括性论述，讨论汽车的地面通过性、汽车的几何通过性的相关参数、分析汽车越过台阶、壕沟的能力，在此基础上分析各种因素对汽车通过性的影响，最后通过一些实例计算来说明以上所述理论内容的具体应用。
引言汽车是一种常用的、高效率的交通运输工具，不同用途的汽车对通过性的要求也不同，用户应根据自己特定的用途选择具有合适通过性的汽车。
高级轿车和公共汽车主要在城市行驶，由于路面条件甚好，所以对汽车通过性的要求不突出。
农林区、矿区、建设工地等使用的车辆和军用车辆，经常行驶在坏路和无路地面上。
因此，要求这些汽车应具有良好的通过性。
汽车的通过性主要决定于汽车的驱动力、附着力等牵引参数和几何参数，也与汽车的平顺性、机动性、视野等性能密切相关。
本章首先从地面通过性的评价指标和土壤的可通过性两方面分析汽车的地面通过性，然后具体介绍了汽车的几何通过性参数和汽车越过台阶、壕沟的能力。
在此基础上，从汽车结构、车轮和驾驶技术三个方面讨论了影响汽车通过性的因素。
最后介绍了测定和比较汽车的通过性能的试验。
第一节汽车的地面通过性汽车的地面通过性是指汽车在松软地面上的行驶能力。

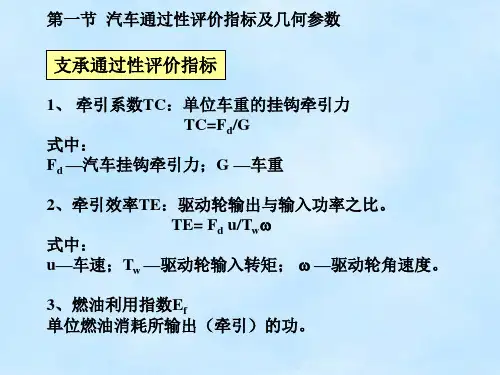

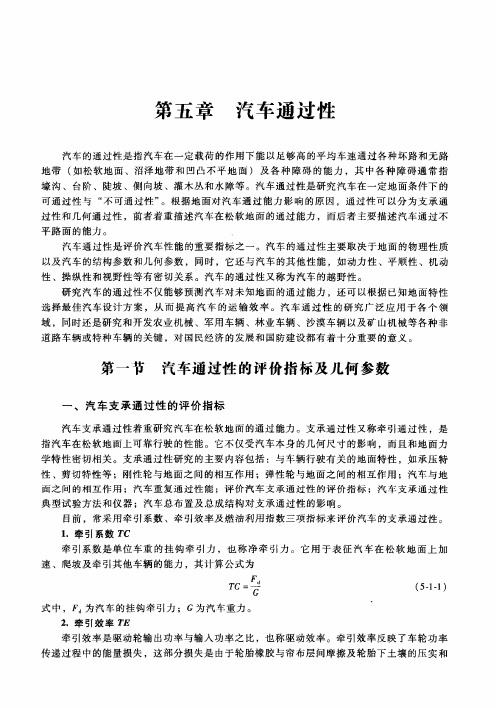

一、地面通过性的评价指标汽车在松软地面上能否行驶取决于汽车行驶的驱动与附着条件，但满足该条件只是说明能否正常行驶，还不能说明能力的大小。
评价汽车行驶能力的大小，通常用牵引性系数等指标。
牵引力对汽车总重力之比称为牵引性系数。
牵引性系数Ⅱ用下式表示：Ⅱ==式中为在松软土壤上行驶时的土壤阻力。
牵引性系数Ⅱ反映了汽车加速、爬坡、克服道路不平的阻力和牵引挂车或武器装备的能力。
牵引性系数越大，通过性越好。
二、土壤的可通过性土壤的可通过性是土壤支承车辆通过的能力。
美国学者贝克(Bekker)通过大量研究后建议，用在均布压力g作用下每单位承载面积的土壤所能产生的净推力来衡量，即⎰-+=z qd L qtg C 1)(φτ (7—1) 式中 C ——土壤内聚力系数；φ——土壤的内摩擦角，tg φ为内摩擦系数；q ——土壤单位面积压力；L ——接触面积长度；z ——下陷量(或称变形量)。
由式(7—1)可绘制出一般土壤的可通过性曲线，如图7—1(a)所示。
对于不同类型的土壤，C ， φ值不同即有不同的可通过性曲线。
对于干砂土，C ≈0，可通过曲线从坐标原点开始，见图7—1(b)；对于塑料性饱和粘土，φ≈0，可通过曲线在与纵轴交点处的切线几乎是水平的，见图7—1(c)。
可通过性曲线简单面直观地表示了土壤的可通过性及提高通过性的方法。
从图中可见， 在带有摩擦性的土壤上，适当地增加汽车的接地比压，对提高通过性有利；而在纯粘性土壤上，则应减小接地比压，以利于提高汽车的通过性。
第二节 汽车的几何通过性汽车的几何通过性是指汽车克服几何障碍而正常工作的能力。
一、通过性的几何参数因汽车与地面间的间隙不足而被地面障碍物托住无法通过的情况，称为间隙失效。
当车辆中间底部的零部件碰到地面障碍而被顶住时，称为“顶起失效”；当车辆前端或尾部触及地面障碍而不能通过时，则分别称为“触头失效”或“托尾失效”。
与间隙失效有关的汽车整车几何参数，称为汽车的通过性几何参数。
例如最小离地间隙、 纵向通过半径、横向通过半径、接近角、离去角等，如图7—2所示。
1．最小离地间隙m in h最小离地间隙是指汽车除车轮外的最低点与地面间的距离。
它表示汽车无碰撞地超过石 块、树桩之类障碍物的能力。
汽车的最低点多半在后桥的主减速器外壳、飞轮壳、变速器壳、消声器、前桥的下边缘处。
由于后桥主减速器齿轮外径较大．一般后桥壳的离地间隙最小。
2．纵向通过半径1ρ和横向通过半径2ρ纵向通过半径1ρ是在汽车侧视图上作出的与前、后车轮及两轮间最低点相切的圆的半 径。
横向通过半径2ρ是在汽车正视图上所作出的与左、右轮及两轮中间轮廓相切的圆的半 径。
它们表示汽车无碰撞地通过小丘、拱桥及凸起路面等障碍物的能力。
1ρ，2ρ愈小，则汽车的通过性愈好。
亦可用纵向通过角来评价汽车的几何通过性。
3．接近角1γ与离去角2γ汽车的接近角是指切于前轮轮胎外缘且垂直于车辆纵向对称平面的平面与车辆支承平面之间所夹的最大锐角，前轴前方任何固定在车辆上的部件均在此平面的上方。
汽车的离去角是指切于后轮轮胎外缘且垂直于车辆纵向对称平面的平面与车辆支承平面之间所夹的最大锐角．位于后轴后方的任何固定在车辆上的部件均在此平面上方。
汽车的接近角与离去角表示汽车接近或离开障碍物或陡坡时不发生碰挂的可能性。
汽车的最小离地间隙、纵向通过半径、接近角和离去角等通过性几何参数，主要由汽车的类型和使用条件而定，其一般范围见表7—1。
4．最小转弯直径min s d 和内轮差d ∆如图7—3所示，转向过程中当转向盘向左和向右转到极限位置时，车辆外转向轮印迹中在车辆支承平面上的轨迹圆直径中的较大者称为最小转弯直径min s d 。
它表示车辆在最小 面积内的回转能力和通过狭窄弯曲地带或绕过障碍物的能力。
前转向轴和末轴的内轮印迹中心在车辆支承平面上的轨迹圆直径之差称为内轮差d ∆。
机动车运行安全技术条件国标(GB7258—1997)规定：机动车的最小转弯直径，以前外轮轨迹中心为基线测量其值不得大于24m 。
当转弯直径为24m 时．内轮差不得大于3.5m 。
二、汽车越过台阶、壕沟的能力汽车在行驶中常常要克服台阶、壕沟等障碍。
由于此时车速很低，故可用解静力学平衡方程来求得汽车越障能力与其参数间的关系。
图7—4是后轮驱动的四轮汽车越过硬地面上的台阶时的受力情况。
由图7—4(a)可知，前轮(从动轮)碰到台阶时有下列平衡方程式⎪⎪⎩⎪⎪⎨⎧=--+=--+=-+0220cos sin 0sin cos 221121211D F Ga L F D fF G fF F F F fF F ϕααϕαα式中 G ——汽车总重力；1F ——台阶作用于前(从动)轮的反作用力；2F ——后轴负荷；ϕ——附着系数；f ——滚动阻力系数。
将上列方程中的G ，1F ，2F 消去。
可得如下无因次方程式L D f L D L a f L D f f L a f 21cos 2111sin 21=⎪⎪⎭⎫ ⎝⎛----⎪⎪⎭⎫ ⎝⎛+-+αϕϕϕαϕϕϕ 由图7—4中的几何关系可知sin α=Dh D h D w w 215.05.0-=-代人上式并设硬路面上的f ≈0，得到⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧⎥⎦⎤⎢⎣⎡--+-=⎪⎭⎫ ⎝⎛221)2(111121L D L a L a D h w ϕϕ (7—2) 式中 1⎪⎭⎫ ⎝⎛D h w ——前轮单位车轮直径可克服的台阶高，它表示汽车前轮越过台阶的能力。
由上式可知，D L 愈小及L a 愈大，就愈大，1⎪⎭⎫ ⎝⎛D h w 就愈大，即汽车的前轮也愈容易越过较高的台阶。
当后轮(驱动轮)碰到台阶时(图7—4b)，其平衡方程式为⎪⎪⎩⎪⎪⎨⎧=--+=-++=-+0220cos sin 0sin cos 112221221D fF Gb L F D F G F F F F F fF ϕαϕααϕα式中 1F ——前轴负荷；2F ——台阶作用于后(驱动)轮的反作用力。
将Dh w 21sin -=α及0=f 代人上式，可解得 ⎪⎪⎭⎫ ⎝⎛+-=⎪⎭⎫ ⎝⎛2211121αD h w 式中 2⎪⎭⎫ ⎝⎛D h w ，——后驱动轮单位车轮直径可克服的台阶高，它表示汽车后轮越过台阶的能力。
由上式可见，后轮越过台阶的能力与汽车参数无关，且由于通过a ＞b ，比较式(7—2)和(7—3)可知，后轮是限制汽车越过台阶的主要因素。
同理可得4x 4汽车在硬地面上越过台阶时的受力情况；经分析计算后可知，1⎪⎭⎫ ⎝⎛D h w 是随D L 的增加而降低的；增加La 的比值时，可以使4x 4汽车前轮越过台阶的能力显著提高，甚至可使车轮越过高度大于其半径的台阶。
对后轮来说，La 比值的影响正好与4x 4汽车前轮越过台阶的情况相反。
长轴距、前轴负荷大的汽车(即L a 较小)，其后轮越过台阶的能力要比前轮大。
较大的D L 比值时，无论汽车的总质量如何在轴间分配，后轮的越障能力总会得到改善。
总的说来，4x 2汽车的越障能力要比4x 4汽车差得多，后轮驱动的4x 2汽车的越障能力比4x 4汽车约降低一半。
汽车越过壕沟的情形如图7—5所示，可以看出，它与越过台阶时情况相似，因此汽车跨越壕沟的性能也和越过台阶的情况一样，可以用壕沟宽度d l 与车轮直径D 之比⎪⎭⎫ ⎝⎛D l d 来评价。
D l d 与Dh w 之间的换算关系为 D l d =22⎪⎭⎫ ⎝⎛-D h D h w w 因此，只要求出汽车越过垂直障碍的能力Dh w ，即可由上式确定越过壕沟的宽度与车轮直径的比值Dl d ，从而求得能跨越的壕沟宽度。
第三节 影响汽车通过性的因素汽车的通过性与汽车的结构及使用条件有关。
一、 汽车结构为了保证汽车的通过性，除了要减小行驶阻力外，还必须提高汽车的驱动力和附着力，可采用副变速器或分动器、液力传动、高摩擦式差速器和驱动防滑系统等来实现。
1．副变速器和分动器如第一章所述，降低行驶车速，可以提高附着系数。
用低速去克服困难地段，可以改善通过性。
在高通过性汽车的传动系中增设副变速器或使分动器具有低档，以增加传动系总传 动比，使汽车能在极低的速度下稳定行驶，以获得足够大的驱动力。
2．液力传动当汽车装有液力耦台器或液力变矩器时，可以长时间稳定地以低速(0.5～l ㎞∕h)行驶，能保证汽车起步时驱动轮转矩逐渐地增长，防止土壤破坏和车轮滑转，从而改善了汽车的通过性。
装有普通机械传动系的汽车，在松软地面行驶时常因换档而失去通过性，这是因为换档时需分离离合器，使功率传递中断，而在坏路上行驶速度一般较低，汽车惯性不足以克服较大的行驶阻力，导致停车。
采用液力传动则能避免这种现象。
3．差速器为了保证汽车各驱动轮能以不同角速度旋转，在传动系中常装有差速器。
但采用普通锥齿轮差速器时，由于差速器的内摩擦力矩很小，可以忽略不计，故差速器左右半轴的转矩近似相等。
当一侧驱动轮与路面的附着较差(例如陷入泥泞或在冰面上)产生滑转时．另一侧驱动轮只能产生与滑转车轮近似相等的驱动力，使总的驱动力受限于较小的附着力，致使汽车因驱动力过小而失去通过性。
越野汽车常采用高摩擦式差速器(或称防滑式差速器)，由于差速器的内摩擦力矩较大，转矩并非平均分配到各驱动轮上。
当一侧驱动轮由于附着不足而开始滑转时．则传给它的转矩受附着力矩限制，而另一侧驱动轮转矩增加，使总的驱动力增加，从而提高了汽车的通过性。
