二控二灯(线管配线)

配管配线施工方案一、施工准备：在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。

二、工艺流程三、安装要求：1、电线管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，电管与箱盒必须采用配套的元件涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸或者透明，防止水泥浆及灰渣进入造成堵塞。

配管结束后，必须由施工质量负责人核对，是否有遗漏放错现象，确保无误后填写自检评定表和隐蔽工程验收记录，请技术质量科、甲方和监理工程师来现场进行隐蔽工程检查验收，并做好隐蔽记录。

2、在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰划线定位 扫管穿带线 测定箱合位置 管内穿线带护口 线路检查 选择导线 地线安装接地卡 稳住箱合 管路连接 绝缘摇测坏。

土建脱模后，应及时进行检查，发现问题及时处理。

3、电气钢管的连接采用丝扣连接，进开关盒、灯头盒、插座盒、接线盒等均采用丝扣，管子接地采用专用接地卡和铜芯线。

进入配电箱的电管要排列整齐，管口进箱为5mm，露出地面和基础的管口不少于200mm，明配管要排列有序，横平竖直。

固定卡间距合理一致。

4、PVC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10％，暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。

塑料管管卡间最大距离5、管内扫管穿线，其目的是检查管路是否畅通、正确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。

灯具安装及其配管配线标准（试行版）一．适应范围：本标准适用于车间及其附房照明灯具及其配管配线安装工程二．施工前准备：2．1材料准备：2．1．1车间照明灯具主要有车间屋顶金卤灯、无极灯、节能灯、局部照明格栅灯（或节能灯）；车间附房照明灯具主要包括吸顶灯、壁灯、单管（多管）荧光（格栅）灯、防爆灯；消防用安全出口、疏散指示灯。

屋顶照明及其附房配管主要有焊接钢管、JPG 薄壁钢管、镀锌钢管等。

照明灯具配线主要有BV 塑料线、VV 电力缆线、YJV 电力电缆线、三芯圆护套线等。

2．1．2灯具安装前首先检查灯具规格型号等设计参数是否符合设计要求，检查外观是否完整无损，内部光源及电源是否配齐并接线完整，并在安装前进行通电试亮。

穿线管安装前要查看规格型号是否与设计相符，表面无锈蚀，无变形、破损等缺陷。

照明灯线施工前要对照设计图纸检查规格型号是否符合要求，线芯线径是否达到国标标准，绝缘层是否均匀无破损，线缆的合格证、检验报告等资料是否齐全并与所用材料相符，线缆相色是否正确，尺寸是否足米。

2．2人员准备：车间及其附房照明灯具、配管、配线安装人员，须为电气专业人员，持证上岗。

三．制作安装工艺标准：3．1车间及其辅房照明灯及其配管配线施工工艺： 3．2．车间照明灯具支（吊）架制作安装：3．2．1车间照明桥架及配管支（吊）架制作作法参照公司《支架制作安装标准》执行。

3．2．2车间屋顶照明灯具及穿线管支（吊）架采用L40X4镀锌角钢制作，角钢一端的一侧边裁剪掉100mm 后折回，另一端加一段100mm 同规格镀锌角钢，用两只M8镀锌螺栓扣压在车间屋架梁的上（或下）翼板上，支（吊）架的总长度及扣压间距根据不同规格的梁宽确定，以现场甲方认可的签证单或竣工图为准。

3．2．3车间屋顶照明灯具及配管支（吊）架间距按1.5米/个布设，遇有接线钢盒，在接线钢盒的两边25公分处应分别设支（吊）架并进行固定，在离拐弯处的30—40公分处应两侧分别设支(吊)架并进行固定,在配电盘（箱）进线处、出线处等的边缘处15—20公分处也应设支架固定。

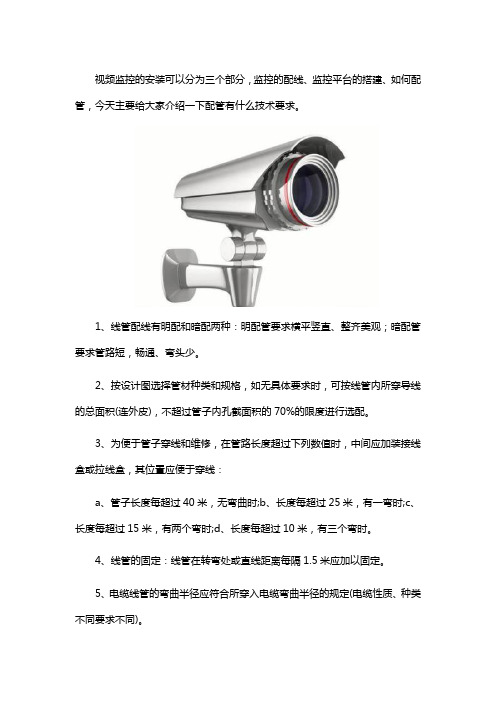

视频监控的安装可以分为三个部分，监控的配线、监控平台的搭建、如何配管，今天主要给大家介绍一下配管有什么技术要求。

1、线管配线有明配和暗配两种：明配管要求横平竖直、整齐美观；暗配管要求管路短，畅通、弯头少。

2、按设计图选择管材种类和规格，如无具体要求时，可按线管内所穿导线的总面积(连外皮)，不超过管子内孔截面积的70%的限度进行选配。

3、为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线：a、管子长度每超过40米，无弯曲时;b、长度每超过25米，有一弯时;c、长度每超过15米，有两个弯时;d、长度每超过10米，有三个弯时。

4、线管的固定：线管在转弯处或直线距离每隔1.5米应加以固定。

5、电缆线管的弯曲半径应符合所穿入电缆弯曲半径的规定(电缆性质、种类不同要求不同)。

6、所用线管无砂眼、裂缝和较大变形且管内壁光滑无毛刺避免线缆损伤。

7、线管的连接采用管接头压接或顶接。

8、竖直敷设的线管，按穿入导线截面的大小，在每隔10米处，增加一个固定穿线的接线盒(拉线盒)，用绝缘线夹将导线固定在盒内。

导线越粗，固定点之间的距离越短。

9、在不进入盒(箱)内的垂直管口，穿入导线后，应将管口作密封处理。

10、接线盒或拉线盒的固定应不少于三个螺丝，接线盒或拉线盒应加盖封闭，线管的分支处应加设分线盒便于检查和操作。

以上就是在安装监控时对配管方面的技术要求了。

对于视频监控，有些人只是听过，不清楚其中的原理，更不要说安装方面了，希望通过上文的介绍能帮到有需要的人。

成都慧翼科技提醒大家，找正规的商家购买，不仅产品质量有保障，售后服务也很贴心，正规的商家会提供专业的安装服务。

唐山劳动技师学院电气工程系《电工一体化基础模块》教案2011-2012学年度第二学期课程类型理实一体化课程授课班级11G高电授课教师杨彦魁吴信科2012年3月1日引入新课4′在照明线路中，用两只双控开关来控制灯具的亮和灭的控制方式是常见的，比如说上下楼梯楼梯灯的控制，还有宾馆客房灯的控制都采用两地的控制方式；如图3-1-1所示，是日常生活中应用广泛的双控开关实物图；如图3-1-2所示，是双控开关控制楼梯照明灯具的原理图，那么利用双控开关是怎样实现控制一盏灯的常用的双控开关有哪些槽板配线的安装工艺要求怎样呢图3-1-1图3-1-2图片多媒体演示引出本节课要讲得的内容讲授新课任务分析20分钟任务讲解10分钟归纳总结5分钟教师演示实验15分课题：一理论讲解一、开关的认识及安装工艺要求1、开关的作用接通和断开电路2、开关类别及外形图类别外形图类别翘板开关拉线开关调光开关扳把开关3、双控开关（1）图形符号及文字符号多媒体播放图片，演示实际动手讲授多媒体演示教师巡回指导，启发教学。

教师课后总结使学生了解常用的开关及名称使学生掌握开关的区别及检测方法使学生掌握工作原理使学生掌握槽板配线的安装工艺，养学生规范的安装习惯。

教师引导，教师引导，学生观察让学生观察后教师提出问题，引导学生回答。

采用回路分析的方法设疑，使学生思考学生观看多媒体，思考板书设计一、多媒体教学以教学课件演示和实训台演、练为主教学。

二、课堂板书（如下图所示）三、板书说明此板书为第一节课板书内容，第二节课板书格式与本板书相同，只是文字部分为训练要求、训练材料、训练内容、训练注意事项的内容。

安防监控管理系统安装技术要点摘要：伴随着社会经济水平的提升，科学技术得到了一定的创新和改进，人们生活质量也随之提高，但是犯罪案件逐渐增多。

这就需要开发出新的设备来确保安全性，在这一背景下，安防监控系统得到了广泛应用。

该项系统能够构建良好的社会环境，对犯罪分子产生震慑，避免犯罪行为的出现。

虽然安防监控系统十分重要，但是采取何种方式加以安装也是一项要点，这是因为该项系统十分复杂和繁琐。

在本篇文章中主要论述了安防监控管理系统安装技术的要点。

关键词：安防监控；管理系统；安装技术要点引言在人们日常日常生产和生活中加大了对安防监控管理系统的应用力度，无论是学校、车站、仓库还是工厂等多项场所引进了该项系统。

该项系统在社会治安管理以及案件侦破方面都起着极高的效果。

当前阶段，需要进一步了解到安防监控系统的安装条件、安装技术和设备管理要点。

性能良好的安装材料和设备是安装监控系统的关键所在，有利于将安防监控管理系统的作用发挥到最大化。

1、对于安防监控管理系统的论述所谓安防监控管理系统主要是指采取光纤或者同轴电线的方式，基于闭合环路内对视频信号高效率传输，摄影和图像显示以及记录相互组合形成规范性的系统，能够清楚的反映出被监控对象的真实形态。

可以延伸人们眼睛的观察距离，即便是处于相对复杂的环境状态下也可以全面监控可以替换人工方式，清楚的查看具体发生的情况。

利用录像机详细记录。

而且该项系统也具备报警功能，可以对非法入侵进行报警。

形成的报警信号进入报警主机，报警主机触动监控系统录像重点记录。

安防系统包含了数字视频系统防盗报警系统以及门禁系统。

在保持各项子系统单独运行的状态下，通过相关平台达到界面统一管理、统一联动和统一维护，从根本上提升了管理效率和水平。

基本组成部分表现为前端部分、函数部分、控制部分、防盗报警部分等多方面。

2、安防监控系统配线和配管的技术要求基于社会经济水平的提升，城市建设中加大了智能建筑的重视程度。

其中，机电设备属于智能建筑中十分重要的一项设备。

一、工程概述本工程为电力配管配线工程，主要包括配电箱电气配管、配线施工电力电缆电气配管、配线施工开关、插座等小电器安装、灯具、路灯等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 人员准备：组织一支经验丰富、技术过硬的施工队伍，确保施工质量。

2. 材料准备：根据设计图纸，准备各类电力电缆、配线管、开关、插座、灯具等材料。

3. 工具准备：准备电线剥皮机、弯管机、剥线钳、电焊机、扳手、螺丝刀等施工工具。

4. 施工现场准备：清理施工现场，确保施工环境安全、整洁。

三、施工工艺1. 配电箱施工（1）根据设计图纸，确定配电箱位置，并做好标记。

（2）按照要求，挖设电缆沟，将配电箱放置在电缆沟内。

（3）连接配电箱与电缆，做好接地处理。

（4）安装配电箱内各类开关、插座等设备，并进行调试。

2. 配线施工（1）根据设计图纸，确定配线管走向，并做好标记。

（2）挖设电缆沟，将配线管敷设于电缆沟内。

（3）在配线管内穿入电力电缆，做好接头处理。

（4）安装开关、插座等设备，并进行调试。

3. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。

（2）挖设电缆沟，将电缆敷设于电缆沟内。

（3）电缆头制作及安装，确保电缆接头质量。

（4）电缆敷设完毕后，做好接地处理。

4. 灯具、路灯安装（1）根据设计图纸，确定灯具、路灯安装位置。

（2）安装灯具、路灯，确保安装牢固。

（3）进行调试，确保灯具、路灯正常工作。

四、施工质量控制1. 材料质量：选用符合国家标准、质量合格的电力电缆、配线管、开关、插座等材料。

2. 施工工艺：严格按照施工规范进行施工，确保施工质量。

3. 接头处理：电缆接头处应进行绝缘处理，确保接头质量。

4. 调试：施工完成后，进行全面调试，确保设备正常运行。

五、安全文明施工1. 施工现场安全：确保施工现场安全，防止发生安全事故。

2. 施工现场文明：保持施工现场整洁，做到文明施工。

3. 施工环境保护：做好施工过程中的环境保护工作，减少对环境的影响。
