Landmark主要地震属性及其地质意义

LandMark 地震解释及油藏描述一体化方案兰德马克公司的地震解释及油藏描述一体化解决方案，是利用OpenWorks 数据平台，把大量丰富的地震数据，地球物理测井数据，研究地区的地质信息有机地结合在一起，通过共享于OpenWorks 数据平台上的各种应用软件，使各个领域的专家可灵活、方便地对这些不同类型的数据实现多学科协同解释。

油田地处地质构造复杂、构造幅度变化大，岩性、岩相变化快，逆断层发育的柴达木盆地。

本着从油田勘探开发生产工作的实际出发，并结合该地区的地质构造特点，兰德马克公司提出了如下具有针对性的地震解释及油藏描述解决方案。

1. 针对油田地质构造复杂、构造幅度变化大的特点，如图所示通过LandMark 一体化系统的可视化技术不仅可帮助用户更好地了解复杂的地质问题，而且与常规地震解释技术的结合，使传统层位的拾取方法得到了补充和完善，这种方法不受构造幅度变化的影响。

可视化技术除了利用常规地震数据之外，波阻抗反演等与地下地质体直接相关的数据体也是可视化技术常常采用的数据，用户可通过对不同数据体的交互解释来描述地下地质构造的共同特征.2. 对于油田复杂的断层的情况，如图所示通过LandMark 一体化系统综合应用相干体技术与可视化体解释技术不仅可以增加用户对各种类型断层的识别能力及提高解释精度，还可利用这两项技术并与一些辅助的迭后处理手段相接合，把断层数据和地震数据有机地结合在一起，这对研究断层的平面组合、空间展布规律更加方便。

Y3H4H19marthCubeComplex Faulting Ex.3复杂断裂带相干体中的断层显示E arthCubeC om plex FaultingEx.3Surface visualization on ESP is used to trace fault plans复杂断裂带相干体中的自动断层追踪3． 对于复杂的岩性、岩相变化问题，如图所示通过LandMark 一体化系统可通过可视化技术浏览其岩性、岩相的空间变化规律，对这些有意义的研究对象进行自动体标识并对其标识结果进行层位转换输出；同时还可将标识好的目标体输出为*.3dv 文件，为井间小层对比提供岩性变化依据。

Landmark主要地震属性及其地质意义利用地震进行储层预测时主要从振幅属性及其延伸属性出发，分析属性的变化特征，然后与钻井和地质进行标定，赋予属性地质意义。

为了将已知井上的岩性信息，在整个工区进行有效的外推，需要优选出在该区对岩性参数和含油气性反映敏感的属性，我们通过两个层次来完成这一个工作。

振幅信息与地层的反射系数相关，均方根振幅用于显示孤立或极值振幅异常，用来追踪岩性变化。

瞬时频率与地层频率特征相关，并与沉积物颗粒粗细及密度有关。

从共振角度分析，沉积物颗粒较粗时共振频率相对较低，沉积物颗粒细时共振频率高。

此外，瞬时频率也与薄层厚度的调谐作用相关，利用这一特性进行薄层研究的成功实例比较多。

第一个层次是选择对岩性变化相对敏感的地震属性，这部分工作在属性提取时已完成，其最基本的理论基础是：时间派生的属性有利于对构造的细节进行解释；振幅和频率派生的属性用于解决地层和储层特征；一般认为振幅是最稳健和有价值的属性；频率属性更有利于揭示地层的细节；混合属性包含振幅和频率的因素，因此更有利于地震特征的测量；同时在对所提取的地震属性的物理意义的理解也有助于对地震属性的提取；第二个层次是使用数学和信息学的方法优选属性。

“地震属性和井数据采样伪相关在独立的井数据较少或者参加考虑的独立的地震属性过多时产生的概率较大”（CYNTHIA T. KALKOMEY），由于对于该区已知的独立井信息多数情况下较少，勉强满足统计分析的样本要求，单纯使用相关分析方法产生伪相关的概率较大，因此我们在经过第一个层次的筛选之后，采用数据相关和信息优化组合方法进行属性优选。

目前属性种类很多，属性软件也非常多，这里转列landmark软件中的PAL属性，供大家参考选择使用：Average Reflection Strength 平均反射强度：识别振幅异常，追踪三角洲、河道、含气砂岩等引起的地震振幅异常；指示主要的岩性变化、不整合、天然气或流体的聚集；该属性为预测砂岩厚度的常用属性；Slope Half Time 能量半衰时的斜率：突出砂岩/泥岩分布的突变点；预测砂岩厚度的常用属性；Number of Thoughs 波谷数：可以有效的识别薄层，为预测砂岩厚度的常用属性；Average Trough Amplitude 平均波谷振幅：用于识别岩性变化、含气砂岩或地层。

LandMark综合解释软件功能简介一、概述Landmark综合解释软件（2003）除了对原有模块进行改进，提高一体化、自动化程度外，还推出了很多的新模块，帮助解释员更快更好的识别油气藏，这些技术对勘探开发研究有着重要的意义。

OpenWorks 是Landmark软件一体化的数据平台，所有应用程序产生的各类数据均存储于OpenWorks数据库中，形成了一个统一的数据体，使得各个应用程序之间都可以很方便地进行数据交换。

为了使Landmark软件一体化功能更加完善，OpenWorks 2003提供了统一的时-深转换工具。

在勘探开发应用软件的发展和使用历程中，Landmark公司的应用软件一体化的数据管理结构及管理工具，一直是整个勘探开发领域的领头羊。

覆盖整个勘探开发研究过程中各种数据类型的一体化的数据模型，是集中数据管理、多学科数据共享的基础；丰富、全面、灵活的数据加载、输出和管理工具，为数据管理者提供了高效率的、全面的数据加载能力和数据质量控制手段；基于web技术的数据和查询工具，为各层次的管理者和技术人员提供了简单实用的数据浏览和查询手段。

二、软件功能简介1．SynTool 2003（合成地震记录制作）SynTool是一体化的层位标定工具，用以将地质分层、岩性与地震数据精确地联结起来，它提供了建立精确的合成地震记录所需的特征参数，并提供了强大的曲线编辑处理功能来帮助用户校正测井曲线和解决井眼问题。

特有的厚度编辑器和层段编辑器可帮助用户预测远离井的地方构造与油藏属性的变化。

还可以从井旁地震道计算地震子波，并对提取的子波在相位和时间延迟上进行处理，最后显示和应用它，推导出准确的合成地震记录，进行储层标定。

2．SeisWorks 2003（2D/3D地震资料解释）SeisWorks是2D/3D地震解释与分析领域的工业技术领导者，拥有强大的层位、断层解释及图分析功能。

它的多测网合并能力允许用户轻松地将三维工区与二维工区结合起来，并可合并多个三维工区，而无需进行数据的重新格式化与数据的重新加载。

兰德马克公司R2003版软件主要功能简介兰德马克公司R2003版软件是在一体化的勘探开发项目数据管理基础上，集地震解释与地质分析等各项研究工作于一体的应用软件环境，以二维、三维地震解释、地质分析和三维可视化等软件为主，结合属性分析等相关软件，组成的一个基本的一体化软件环境。

SeisWorks (地震资料解释)SeisWorks是用于二维、三维地震解释的比较完善的解释软件包。

由于它既支持时间域又支持深度域的地震解释，所以SeisWorks使深度域解释成为一种现实。

它的多测网合并能力允许用户轻松地将三维工区与二维工区结合起来，并可合并多个三维工区，而无需进行数据的重新格式化与数据的重新加载。

SeisWorks的seismicbalance功能使用户能够对测线之间的振幅、相位和频率上的差异进行校正。

SeisWorks的断层解释功能比较好，由于SeisWorks的断层是存储在OpenWorks数据库中，所以解释员在单个工区或多个工区内解释的断层信息均得以快速更新和即时存取。

SeisWorks率先支持压缩数据格式（cmp）和砖式数据格式（bri）,使得大块数据的解释工作更加容易实现。

PostStack（迭后处理）该软件包源于地震处理软件ProMax的可靠算法，PostStack提供了极为方便使用的迭后处理功能，并为用户提供了管理地震数据的方法。

利用迭后处理，用户可优化其数据使之集中展示目标层段的特征，并实现迭后处理多种方案的比较。

迭后处理以其众多的快速、方便的处理方式为特色，用户无须对数据进行重新格式化或拷贝，并可交互地设计迭后处理流程以实现用户的不同需求。

与SeisWorks的一体化，极大地缩短了数据操作时间，使用户有更多的时间进行数据分析。

PostStack ESP (数据体相干分析)相干体分析是帮助用户识别或解释由于断层、地层岩性变化而引起的地震层位不连续的有利工具。

该方法对于精确油藏描述和生产开发阶段的储层研究极为重要。

LandMark地震属性处理PAL模块从地震数据中提取地震属性。

用来分离并揭示通常情况下剖面中被模糊了的信息。

将属性特征同井数据相联系，你可以判断出该工区的主要属性---然后我们将生产井与周围条件相结合，可预测出井周围的储层情况。

PAL包括两种计算类型：²Data Attributes（数据属性）—在提取属性系列前，先将输入地震数据转化为复数道。

²Attribute Extraction（属性提取）—计算任一20种地震属性系列，并将结果输出到属性层位中。

一、地震数据属性类型（Data Attributes）针对地震数据体，我们可计算出下列几种属性：Reflection Strength（反射强度）Instantaneous Phase（瞬时相位）Instantaneous Frequency（瞬时频率）Quadrature Trace（正交道）Apparent Polarity（视极性）Response Phase（响应相位）Response Frequency（响应频率）Perigram（波组剖面—删除次要信息，只留下主要波组信息）Cosine of Phase（相位余弦）Perigram*Cosine of Phase（乘积剖面—波组与相位余弦的乘积）二、输入与输出1、输入：地震数据（Seismic Data）一个PAL作业的输入数据是一个垂直地震数据（对3D工区来说是.3dv文件，2D工区是.2v2文件）。

你须指定要计算的测线和时间范围。

2、输出：属性数据体。

输出数据是一个属性数据体，例如，三瞬数据体等。

这些属性层位可以：²显示在SeisWorks上。

²根据属性数据体，作其它处理。

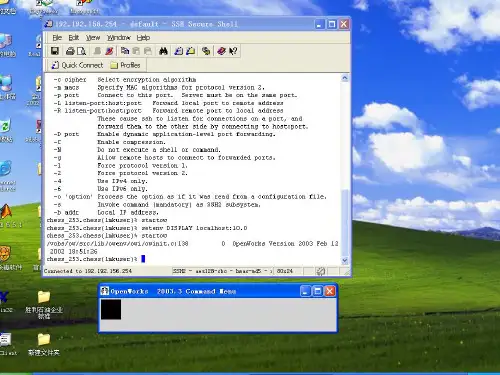

三、基本工作流程OpenWorks→Applications→PostStack/PAL弹出一个窗口：选择是2D还是3D工区；从List中选择SeisWorks工区；在Application Options项是选择PAL项；按Launch项。

石油行业常用软件综合介绍石油行业常用软件综合介绍一、地质绘图、矢量化、CAD软件1. Geomap 3.2地质绘图软件包版本 3.2平台Windows 98/NT/2000/XP简介：GeoMap3.2适用于制作各种地质平面图（如构造图、等值线图、沉积相图、地质图等）、剖面图（如地质剖面图、测井曲线图地震剖面图、岩性柱状图、连井剖面图等）、统计图、三角图、地理图、工程平面图（公路分布图、管道布线图等）多种图形。

GeoMap地质制图系统能广泛应用于石油勘探与开发、地质、煤炭、林业、农业等领域，也是目前国内在石油地质上应用较广的CAD软件之一。

相关软件还包括以下几个专业制图系统：GeoCon 油藏连通图生成系统、GeoCol 综合地质柱状图编辑系统、GeoMapD油藏开发制图系统、GeoStra地层对比图编辑系统、GeoMapBank网上图文资料库管理系统、GeoReport地质多媒体汇报系统OE目标评价软件。

2. MAPGIS版本 6.5平台Windows 98/NT/2000/XP简介：图形矢量化及编辑软件,是一个大型工具型地理信息系统软件，可对数字、文字、地图遥感图像等多源地学数据进行有效采集、一体化管理、综合空间分析以及可视化表示。

可制作具有出版精度的复杂地质图，能进行海量无缝地图数据库管理以及高效的空间分析。

具有强大的图形编辑功能。

3. NDS测井曲线矢量化版本 4.16平台Windows 98/NT/2000简介：测井曲线矢量化,NDSlog、Ndsmap等4. SDI CGM Editor版本 2.00.50平台Windows简介：CGM绘图工具，包括图形转换及拼图。

与Larson CGM Studio相比，有以下优点：1、Larson将已作好的CGM文件，作为整体导入，不能修改; 2、Larson 添加的热区不能在同一文件的对象之间跳转。

而这些SDI CGM Editor都可以。

5. SDI CGM Office版本 2.00.50平台Windows简介：显示CGM v1 - v4, ATA, CGM+, PIP, WebCGM ，dwg/dxf, pdf, ps, hpgl, plt, emf, tiff, jpeg, png, bmp & xwd 文件。

常用地震属性的意义地震反射波来自地下地层，地下地层特征的横向变化，将导致地震反射波特征的横向变化，进而影响地震属性的变化，因此，地震属性中携带有地下地层信息，这是利用地震属性预测油气储层参数的物理基础。

随着地震属性处理及提取技术的大量涌现，属性种类多达 几百种，实际应用人员应用起来遇到了很大困难， 迫切需要按实用的角度，总结各地震属性参数与储层特征参数间的内在联系，为进一步研究建立地震信息与储层参数之间的关系提供可靠的前提条件，做到信息提取有方向、有目标。

为了达到这一目的，首先按类别较全面总结了目前常用地震属性，从算法开始，分析了各属性所表达的在地震波波形上的意义，从正向上分析地震属性变化与油气储层特征变化的关系，进而探讨总结了它的潜在地质应用。

1 、属性体、属性剖面这类属性是按剖面（或体）处理的，是一个体文件（或剖面文件） ，属性值对应空间位置，即（ x 、y 、t 0、属性值），可以用于常规地震剖面的方式显示与使用，常用的属性有：相干体（方差体、相似体等） 、波阻抗、道积分数据体，经希尔伯特变换得到的瞬时属性体、倾角、倾向数据体等，这些属性体可以直接应用于解释，也可以用解释层位提取出来转变为属性层，下表为常用属性体属性意义及潜在地质应用一览表。

属性名称（ BCM定义同义词） 反 射 强 度 （ Reflection Strength ）振 幅 包 络（ Amplitude Envelope ） At()22瞬 时 振 f(t ) h (t)幅（ Instaneous Amplitude ） REFLSTAN （ 缩 写）瞬时相位 （ InstaneousPhase）tan1 h(t)(t )f (t )INSTPHAS （ 缩写）在解释中的应用用于振幅异常的品质分析；用于检测断层、河道、地下矿床、薄层调谐效应；从复合波中分辨出厚层反射进行地震地层层序和特征的识别；加强同相轴的连续性，因此使得断层、尖灭、河道更易被发现。

地震属性含义及其应用地震属性含义及其应用一、瞬时属性 19假定复数道表示为：)t (iy )t (x )t (u +=，则1. 瞬时实振幅 IReAmp ( Instantaneous Amplitude )是在选定的采样点上地震道时域振动振幅。

是振幅属性的基本参数。

广泛用于构造和地层学解释。

用来圈定高或低振幅异常，即亮点、暗点。

反映不同储集层、含气、油、水情况及厚度预测。

2. 瞬时虚振幅 IQuadAmp (Inst. Quadrature Amplitude)是复数地震道的虚部，与复数地震道的相位为90o时的时域振动振幅。

即正交道，为虚振幅。

因它只能在特定的相位观测到，多用来识别与薄储层中的AVO 异常。

3. 瞬时相位IPhase ( Instantaneous Phase)))t (x )t (y tan(A )t (=γ, 定义为正切，输出相位已转换为角度，数值范围是[-180o ,180o ]。

为q(t)/f(t)的一个角，是采样点处地震道的相位。

有助于加强储层内部的弱反射同相轴，但同时也加强了噪声，可用于指示横向连续性；显示与波传播有关的相位部分；用于计算相速度；因为没有振幅信息因此能够显示所有同相轴；用于显示不连续；断层、显示层序边界。

由于烃类聚集常引起局部相位变化，也可以做烃类直接指示之一。

4. 瞬时相位余弦 CIP ( Cosine of Inst. Phase )是瞬时相位导出的属性。

其计算式为))t ((Cos γ常用来改进瞬时相位的变异显示。

并用于相位追踪和检查地震剖面对比、解释的质量。

多与瞬时相位联用。

5. 瞬时频率 IFreq (Inst. Frequeney)定义为瞬时相位对时间的函数dt )t (d γ（以度/毫秒或弧度/毫秒表示），其量纲为频率的量纲(Hz)，是地震道在频率方面的瞬时属性。

用来计算、估算地震波的衰减。

油气储层常引起高频成分衰减及杂乱反射显示，所以横向上可用于碳氢指示。

地震属性提取及其地质意义1. Muglad盆地Nugara坳陷东凹Darfur群地震层序格架和地震相以地震剖面上可识别出的外部几何形态、内部反射特征、顶底接触关系和地震物理属性等构形要素,并结合已有的钻井、测井资料在研究区内识别和划分出5类13种地震相。

其中,席状平行相和席状波状相、充填平行相、楔状前积相是凹陷中的优势地震相类型,分别代表了滨浅湖、半深湖和三角洲沉积,且垂向上具有显著的继承性。

1 地震层序追踪与闭合基于不同构造单元典型井的合成地震记录,对区内209个地震测线闭合点进行了检验与校正,并据此完成重点构造的地震闭合剖面图,反映层序的空间展布与交叉闭合情况(图1)。

图1中测线SD82-127与SD82-119的交汇点过Gato-1井,通过合成记录标定,由下往上将Darfur群中的层序S1顶、底界面(图1中②和③)与层序S2顶界面(图1中①)在三维空间的横向展布演示出来,并将2条测线交汇点处的分层情况通过Gato-1井测井曲线特征的精确定位予以验证。

2 地震相类型识别Nugara坳陷东凹Darfur群的地震相总体是一套中振幅、中频、较连续的反射,特征较为稳定。

根据地震层序、测井层序及其他资料的综合分析,将外部几何形态和内部反射结构作为主要特征参数,划分出5类13种地震相类型。

图2 地震反射类型及特征3 地震相—沉积相分析3.1 平面展布在层序S1中,席状平行相和席状波状相占据了Nugara坳陷东凹的大部分地区。

除此之外,代表均匀沉积的席状空白相在凹陷北部和西南部Sharaf-Abu Gabra隆起带地区有较大范围的分布。

楔状波状相和楔状前积相在Sidra断裂构造带、中部构造带、Gato C构造带和Gato构造带附近很发育。

充填平行相分布范围仅次于席状平行相,但都局限于Nugara次洼、南部次洼和Gato次洼；其他充填相则分布范围较小,在地形低洼的地方都有所分布。

透镜状地震相只在东凹的局部地区有零星分布(图3)。
