二、配线之迟辟智美创作变频器配线部份，分为主回路和控制回路.用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必需依照下列的配线回路准确连接.备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子.（2）AM端子等效于FM端子（AM为可选端子）.三、把持及运行1、把持说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮.☐I：当LED显示内容为电流数据时，该指示灯亮.☐FWD：当变频器处于正转运行时，该指示灯亮.☐REV：当变频器处于反转运行时，该指示灯亮.（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率.Hz灯亮暗示频率，I灯亮暗示电流.（4）检查故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录.观看完后按“DATA”键，变频器复位.（5）参数修改步伐变频器在待机状态下：步伐1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号.步伐2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置.步伐3：按“RD/WT”键读取该参数的内容.步伐4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置.步伐5：按“RD/WT”键把数值设定.如欲修改其它参数，请重复步伐1~5即可.备注：要修改RE/WT类型的参数时必需先把F096设为“1”.2、把持范例（1）修改参数（将F002的参数值从10S改为5S）.变频器通电后，键盘显示“”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可.（2）变频器参数初始化变频器通电后，键盘显示“”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“”，然后在按一次“STOP/RESET”键，变频器开始初始化.经过三秒钟后变频器初始化结束，键盘显示“”.备注：①按以上步伐进行参数初始化，如果初始化失败，请检查参数“F095”是否锁定；②按以上步伐初始化，只对“R/W”类型的参数有效，要对“FR/W”类型的参数进行修改，必需先把“F096”设为“1”.③“FR/W”类型的参数在变频器的出厂时已设置好，一般情况下不用修改，否则变频器将不能正常工作.四、使用范例1、键盘面板运行、停止，上升、下降键调速①参数设置：“F039”设定为“”，“F040”设定为“”.②启动、停止：按“FWD”键为正转，按“REV”键为反转，按“STOP/RESET”键变频器停止.③调速：按“▲”键增加频率，按“▼”键减小频率.2、键盘面板运行、停止，键盘电位器调速①参数设置：“F039”设定为“”，“F040”设定为“”.②启动、停止：按“FWD”键变频器正转，按“REV”键变频器反转，按“STOP/RESET”键变频器停止.③调速：旋转键盘电位器即可改变频率.3、外部端子运行、停止，外接电位器调速①参数设置：“F039”设定为“”，“F040”设定为“”.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.④调速：旋转外接电位器即可改变频率.4、外接端子上升、下降调速①参数设置：“F039”设定为“”；“F040”设定为“”；“F041”设定为“19”；“F042”设定为“20”.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时频率上升，断开时频率坚持；“MI2-DCM”接通时频率下降，断开时频率坚持.5、多段速运行、停止控制①参数设置：“F039”设定为“”，“F040”设定为“”；“F041”设定为“4”；“F042”设定为“3”；“F044”设定为“2”；“F021”设为第一段速所需频率；“F022”设为第一段速所需加速时间；“F023”设为第一段速所需减速时间；“F024”设为第二段速所需频率；“F025”设为第二段速所需加速时间；“F026”设为第二段速所需减速时间；“F027”设为第三段速所需频率；“F028”设为第三段速所需减速时间；“F029”设为第三段速所需减速时间.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时变频器按第一段速设定的频率运行；“MI2-DCM”接通时变频器按第二段速设定的频率运行；“MI3-DCM”接通时变频器按第三段速设定的频率运行.6、两台（或多台）变频器连动控制①参数设置：“F039”设定为“”；“F040”设定为“”.②基本接线图③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时频率上升，断开时频率坚持.按以上接线图接线，一个电位器总调、两个电位器微调就可以实现两台变频器连动功能.7、外接点动（寸动）控制①参数设置：“F019”设定为所需的点动频率；“F020”设定为点动加减速时间；“F039”设定为“”；“F041”设定为“9”或“10”.②接线图（请参考基本配线图）③把持说明：“MI1-DCM”接通时点动，“MI1-DCM”断开时停止.电位器（总调）电位器（微调）电位器（微调）五、功能参数说明。
三晶变频器配置介绍三晶变频器是一种用于控制电动机运行速度和提高能效的设备。
通过对电源频率和电动机供电进行调节，能够实现电机的无级调速，从而满足不同负载下的运行需求。
本文档将介绍三晶变频器的配置步骤，以及常见的参数设置和注意事项。
配置步骤1. 电源接线：首先确保电源线、输入电缆和变频器的连接正常，根据电源电压输入选择合适的接线方式。
对于三相电源，可选择采用星型或三角形连接方式。
根据实际情况进行接线，并注意电缆绝缘和电压等级的匹配。
电源接线：首先确保电源线、输入电缆和变频器的连接正常，根据电源电压输入选择合适的接线方式。
对于三相电源，可选择采用星型或三角形连接方式。
根据实际情况进行接线，并注意电缆绝缘和电压等级的匹配。
2. 变频器安装：将变频器固定在机械设备的合适位置，确保安装牢固并且通风良好。
注意避免将变频器安装在受潮、高温或强磁场的环境中，以免影响其正常工作。
变频器安装：将变频器固定在机械设备的合适位置，确保安装牢固并且通风良好。
注意避免将变频器安装在受潮、高温或强磁场的环境中，以免影响其正常工作。
3. 参数设置：进入变频器的参数设置菜单，根据实际情况进行配置。
以下是常见的参数设置项：参数设置：进入变频器的参数设置菜单，根据实际情况进行配置。
以下是常见的参数设置项：- 电源频率：将输出频率设置为与电机额定频率一致，常见的值为50Hz或60Hz。
电源频率：将输出频率设置为与电机额定频率一致，常见的值为50Hz或60Hz。
- 转速控制：根据需要选择合适的转速控制方式，如PID控制、向量控制等。
可根据实际情况进行调整。
转速控制：根据需要选择合适的转速控制方式，如PID控制、向量控制等。
可根据实际情况进行调整。
- 过载保护：设置电流限制或负载保护参数，以防止电机超负荷运行。
过载保护：设置电流限制或负载保护参数，以防止电机超负荷运行。
- 故障报警：设置故障报警参数，以便及时发现和处理设备故障。
故障报警：设置故障报警参数，以便及时发现和处理设备故障。

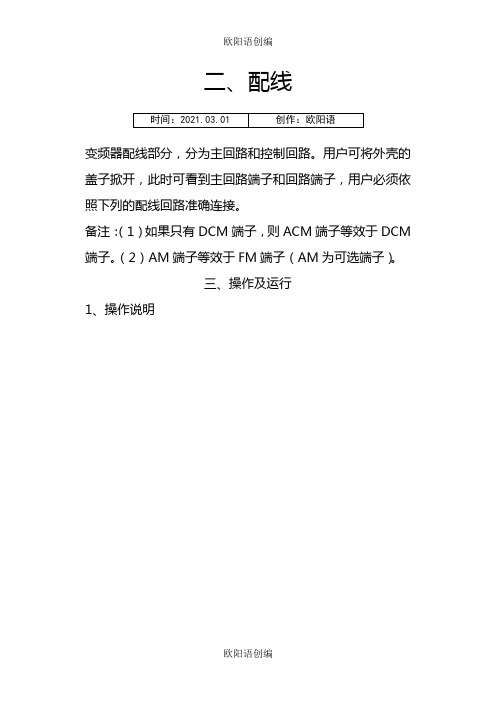

二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM 端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。
二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM 端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。
INSTRUCTION MANUALGuangzhou Sanjing Electric CO., LTD.ADD: No.17, XiangShan Road, High and New Technology Industry Development Zone, Guangzhou , China P. C.: 510663TEL:(00)86-20-22321757 22321788 FAX: (00)86-20-22321789 22321790 E-mail:sajbp@Thanks for your buying SAJ-8000 series frequency inverter. Upon receipt of the product and prior to initial operation, read these instructions thoroughly, and retain for future reference.TABLE OF CONTENTSNOTES FOR SAFE OPERATION 1. SELECT THE RIGHT TYPE1.1 Specifications Form 1.2 Rated Output Current Form 1.3 Description of Nameplate 1 8 8 10 11 12 12 12 13 14 15 16 16 16 18TABLE OF CONTENTS3.5.4 Grounding 3.5.5 Specifications Form of Breaker, Cable and Contactor 3.5.6 Specifications Form of Braking Resistor25 26 27 28 28 28 29 29 29 30 31 31 32 32 32 32 33 34 35 36 36 434. OPERATION4.1 Keypad Description4.1.1 Keypad Schematic Diagram 4.1.2 Indicator Light Description 4.1.3 Key Function Description under Different Mode4.1.3.1 Control Mode 4.1.3.2 Monitor Mode 4.1.3.3 Parameter Modification Mode 4.1.3.4 Fault Display Mode2. INSTALLATION2.1 Storage 2.2 Installation Environment Requirements 2.3 Installation Space and Situation3. WIRING3.1 Main Circuit Wiring 3.2 Terminal Indication3.2.1 Main Circuit Terminals 3.2.2 Control Circuit Terminals 3.2.3 Control Circuit Terminals Functions and Specifications4.1.4 Keypad Operation Example4.2 Quick Start Operation Instruction4.2.1 Reset 4.2.2 Set Motor Parameters before Starting the Inverter 4.2.3 Motor Parameter Autotuning3.3 Jumper on Control Board 3.4 Wiring Diagram 3.5 Wiring the Circuit3.5.1 Wiring at Input Side of Main circuit 3.5.2 Wiring Precautions for Main Circuit Output 3.5.3 Wiring Precautions for Control Circuit20 22 23 23 24 244.2.4 Inspect the Input Main Circuit 4.2.5 Keypad Operation Flow Chart5. DETAILED FUNCTION DESCRIPTION5.1 Function Code Table 5.2 Detailed Description for Parameters of Function CodeTABLE OF CONTENTS5.3 F040 Frequency Setting Method5.3.1 F040 Frequency Setting Method Table 5.3.2 F040 Frequency Setting DescriptionsTABLE OF CONTENTS72 72 74 89 89 89 93 104 104 104 107 114 114 114 114 119 119APPEXDIX A~APPENDIX E: INVERTER CASE AND KEYBOARD SPECIFICATION6.1.2 Function Code of Modbus Supported by Inverter 6.1.3 Command Based on Modbus Protocol 6.1.4 Address Mapping 6.1.5 Modbus Communication Format 6.1.6 RS485 Hardware Interface Specification120 120 121 122 123 124 124 125 125 126 126 127 128 128 1295.4 Multi-function Digital Input Terminal Setting5.4.1 Function Code Corresponding to Multi-function Digital Input Terminal 5.4.2 Multi-function Digital Input Terminal Setting Table 5.4.3 MIn Setting Value Description6.2 PID Function Descriptions6.2.1 F073 PID Input Selection 6.2.2 PID Digital Input Selection 6.2.3 PID Output Source Selection 6.2.4 PID Analog Output Function 6.2.5 Simple PID Application 6.2.6 PID Structure Diagram5.5 Digital Output Terminal Setting5.5.1 Function Code Corresponding to Digital Output Terminal 5.5.2 Digital Output Terminal Function Setting Table 5.5.3 Descriptions7. TROUBLE SHOOTING7.1 Inverter Malfunction Code Table 7.2 Abnormal Occurrence Table5.6 Simple PLC Autorun Function5.6.1 Simple PLC Autorun Selection Table 5.6.2 Simple PLC Function Descriptions Set by F072 Table 5.6.3 Simple PLC Function Descriptions6. RS485 AND PID FUNCTION6.1 RS485 Modbus (RTU) Serial Communication Description6.1.1 Parameter Setting of Communication Port under Modbus Protocol119Read this instruction manual thoroughly before installation, operation, maintenance or inspection of the frequency inverters. In this manual, safeoperation are classified as "WARNING" or "CAUTION".Indicate a potentially dangerous situation which, if not avoided, could result in death or serious injury to personnel.!Indicate a potentially dangerous situation which, if not avoided, could result in minor or moderate injury and damage to equipment. Itmay also be used for warning against unsafe practices.Even items described as!may result in a vital accident insome situations. Please follow these important notes: These are steps to be taken to ensure proper operation.!!!!!!!!!ItemControl Signal Analog Input Analog Output Digital Input Digital OutputSpecification0~5V or 10V, 0~20mA (Z type: 0~1A, 0~5V or 10V) PWM signal output after filtering, pulse output up to 10V by setting Six group of input terminals covering 99 functions for choice Two group of programmable open-loop output and one group of programmable relay output covering 93 functions for choice.ItemInverter Capacity Range International Protection (IP) Class Cooling Method Basic Functions IP20Specification0.4KW ~750KW Forced air cooling, natural cooling Speed tracing, PID control, auto speed compensation, AVR, torque control, overlay control, time control multi-speed choice, etc.Power SupplyOutput CharacteristicsRated Input Voltage and Frequency Allowable Voltage Fluctuation Allowable Frequency Fluctuation Output Voltage Rated Output FrequencySingle phase: 220V; 3-phase:380V/460V/660V; 50/60Hz 20% 5% 3-phase:220V/380V/460V/660V (Proportional to input voltage) Up to 650 Hz available by programming From 2.5A to 920A, according to different application 1. Vector Control 2. V/F Control 3. Constant Torque or Power Control Digital command: 0.01% (controlled by the keyboard of the inverter) Analog command: 0.1% Digital operator reference: 0.01Hz Analog reference: 0.1Hz Standard accessory inside for inverter capacity: 15KW and below Optional accessory for inverter capacity: 18.5KW and over 0.0 to 6553 second (Accel/Decel time setting independently) Adjustable range: 5%~30% Allowable brake range: 0.5~50Hz Adjustable range: 0.0~25.0 second 0~6% under lower frequencyCommunication RS-485 Interface Control the motor up to 99 units by one inverter Interface Display Output current, input / output power capacity, power factor / coefficient, time, etc. Function Environment Ambient Temperature -10 ~50 (keep out of direct sunlight) Humidity Location Elevation Vibration 90% RH or less Indoor (protected from corrosive gases and dust) 1000m or less 0.5G or lessControl CharacteristicsRated Output Current Control Method Frequency AccuracyFrequency ResolutionBrake Unit (accessory)Acceleration/Deceleration time of DC Braking Braking Voltage Braking Frequency Braking Time Torque CompensationProtective FunctionsWiring Distance Between Inverter Less than 50 meters (must add reactor when over 50m ) and Motor Overload Capacity G/Z/Y/M/S type: 150% of rated output current for 1 minute Instantaneous Overcurrent F/P type: 120% of rated output current for 1 minute G/Z/Y/M/S type: Motor coasts to a stop at approx. 200% of rated output current. F/P type: Motor coasts to a stop at approx. 150% of rated output current. Protected by thermistor and motor coasts to a stop when temperature rises to 8 Short circuit, undervoltage, overvoltage, lack of phaseHeatsink Overheat OthersSingle Phase Inverter Rated 220V Output Capacity Rated Output (KW) Current (Amp)0.4 0.75 1.5 2.2 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 93 110 132 160 187 200 220 250 280 315 355 400 500 2.5 4 7 10 16 20 30 42 553-Phase 220V(240V) Rated Output Current (Amp)2.5 4 7 10 16 20 30 42 55 70 80 110 130 160 200 260 320 380 420 550 600 660 720 2.5 3.7 5 9 13 16 25 32 38 45 60 75 90 110 150 170 210 250 300 340 380 415 470 520 600 640 750 920 2.5 3.7 5 8 11 15 22 27 34 40 55 65 80 100 130 147 180 216 259 300 328 358 400 449 516 570 650 800Type of Frequency Inverter (G is General Type) Power Capacity of Frequency Inverter (018R5 is 18.5KW) Series Number (V is 8000 series)380V (415V) Rated Output Current (Amp)380V (440V) Rated Output Current (Amp)Type:Braking Unit Serial Number of ProductionVoltage Class (3 is 3-phase/380V, 2 is 3-phase/220V, 1 is single phase/220V)!In order to maintain conveniently, make sure there is plenty of space for inverter. In order to keep good cooling effect, install the inverter uprightly and keep well ventilated. If it is difficult to fasten the inverter, put a plat plate under the bottom of it. Otherwise the stress caused by getting-loose may cause damage to the main circuit components. Use nonflammable material like iron plate on the side wall of I installation. If there are multiple inverters installed in the same cabinet, keep the distance between them and add air deflector to ventilate the space.!。
二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。
变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有dcm端子，则acm端子等效于dcm端子。
（2）am端子等效于fm端子（am为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能hz：当led显示内容为频率数据时，该指示灯亮。
i：当led显示内容为电流数据时，该指示灯亮。
fwd：当变频器处于正转运行时，该指示灯亮。
rev：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“data”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
hz灯亮表示频率，i灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“prgm”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“data”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“prgm”键，变频器显示“fxxx”，“xxx”为参数号。
步骤4：按“▲”或“▼”键修改该参数值，按“stop/reset”键可以移动光标位置。
步骤5：按“rd/wt”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改re/wt类型的参数时必须先把f096设为“1”。
2、操作范例（1）修改参数（将f002的参数值从10s改为5s）。
变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”；按“▲”键调到“f002”，按一次“rd/wt”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ed/wt”键设定，然后按“data”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”，然后按“▲”键把“f000”调到“f094”，再按一次“rd/wt”键，键盘显示“0”，按“▲”键改为“1”，按“rd/wt”键设定，再按两次“prgm”键，键盘显示“0.--”，然后在按一次“stop/reset”键，变频器开始初始化。
二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。
