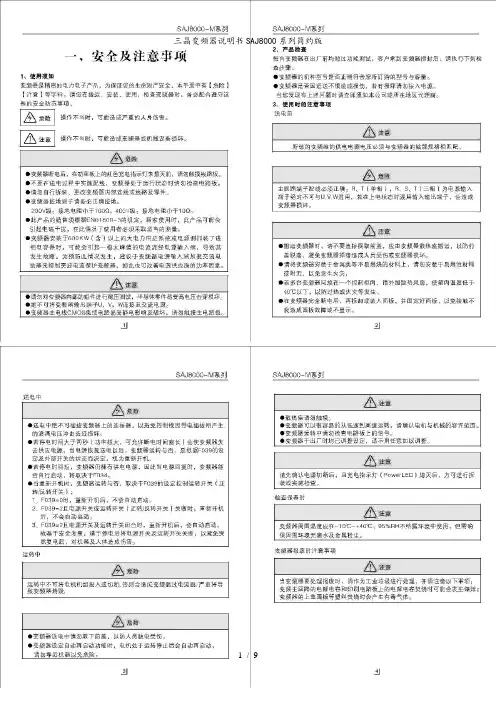

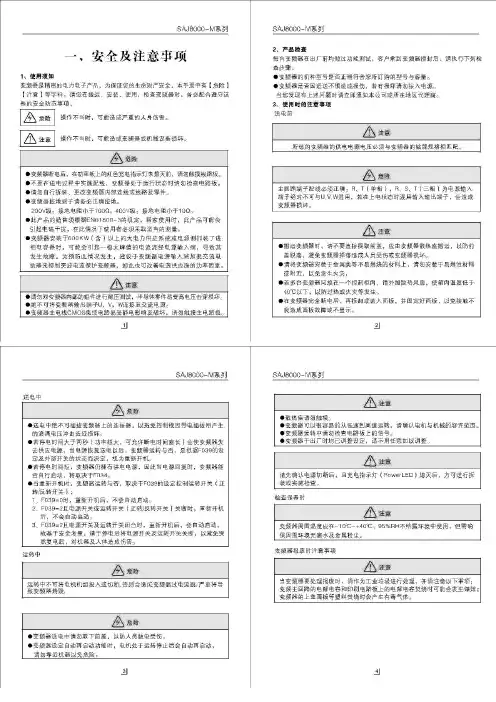

三晶变频器说明书SAJ8000系列简约版AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。

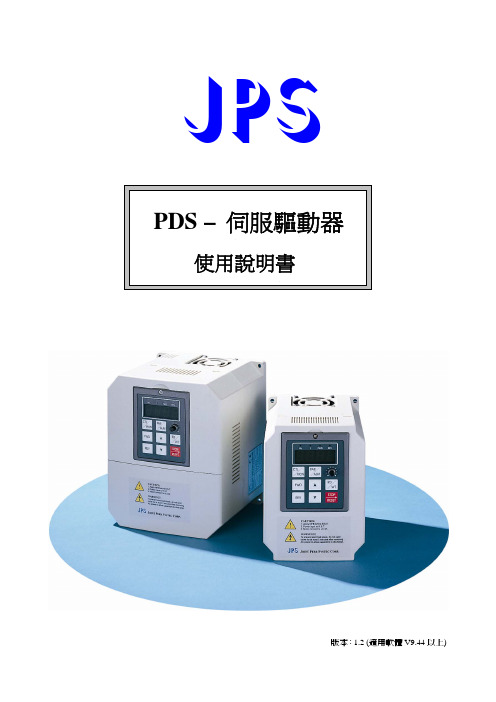

JPS版本：1.2 (適用軟體V9.44以上)注意！警告!!注意這些貼在驅動器上或在這本使用說明書內的警告、注意符號。
它們提醒錯誤的操作可能對人體產生危險，或損壞驅動器。
在安裝驅動器進入操作之前，請詳讀閱讀以下的安全預防和警告事項。
安全預防和警告請確定在驅動器上的警告符號被保持在清晰的狀態，亦請替換不清晰或被損壞的符號。
在開始之前，請熟讀說明書使你自己熟悉驅動器的操作。
不要准許不合格的人員操作驅動器。
!警告這個驅動器將產生危險的電壓並控制馬達使機械零件旋轉。
如果不適當操作可能對人體產生嚴重傷害或對驅動器造成損壞。
只有合格的人員才能操作這個驅動器。
這些人員必需熟悉所有的警告符號。
正確的安裝、操作和維護，才能確保安全及維持設備的運轉順暢。
注意：驅動器是在高電壓下工作的。
注意：切掉電源後驅動器內仍有高壓的直流電。
因此關閉電源後五分鐘才能打開驅動器的蓋子。
注意：即使馬達是停止的，下列的端子仍然可能帶有危險的電壓。
端子R、S、T、U、V、W、P、N、B、PR、BR注意：只有合格的人員才可以安裝、配線及修理驅動器的故障。
注意：某些參數設定後，可能在電源輸入之後立刻引起驅動器自動地開始運轉。
定義合格的人員這本說明書內所指的合格人員，必須熟悉本驅動器的內部結構、安裝程序、操作方法、維修步驟以及能夠遵循安全措施以防危險意外的人員。
【危險】在這本說明書內和產品標籤上，【危險】指示若不遵循適當的預防方法或步驟，可能對人的身體產生傷害。
【警告】在這本說明書內和產品標籤上，【警告】指示若不遵循適當的預防方法或步驟，可能對人的身體產生傷害、或對機器產生損壞。
【注意】在這本說明書內和產品標籤上，【注意】指示重要的消息或操作時的注意事項。
!危險和警告確保選擇安裝位置在安全的區域，防止高溫、溼氣和水滴的潑濺。
並防止小孩子們或一般無關的民眾接近。
本驅動器只能用在被製造廠商所認可的場合。
未經認可的修正、修改可能引起著火、導電等傷害。
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。

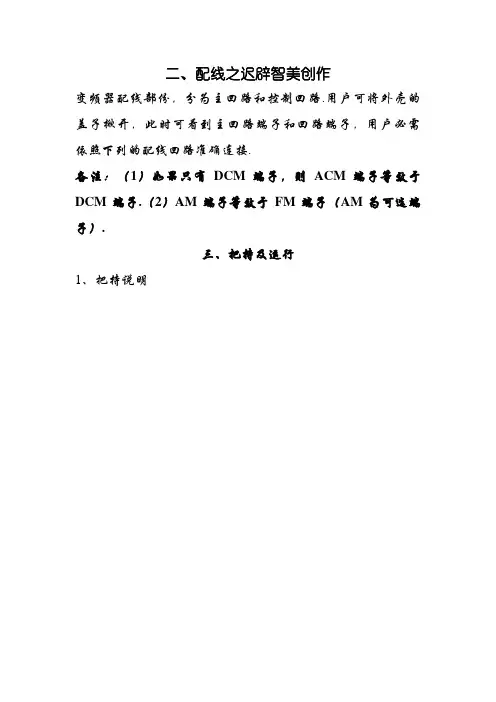

二、配线之迟辟智美创作变频器配线部份，分为主回路和控制回路.用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必需依照下列的配线回路准确连接.备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子.（2）AM端子等效于FM端子（AM为可选端子）.三、把持及运行1、把持说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮.☐I：当LED显示内容为电流数据时，该指示灯亮.☐FWD：当变频器处于正转运行时，该指示灯亮.☐REV：当变频器处于反转运行时，该指示灯亮.（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率.Hz灯亮暗示频率，I灯亮暗示电流.（4）检查故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录.观看完后按“DATA”键，变频器复位.（5）参数修改步伐变频器在待机状态下：步伐1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号.步伐2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置.步伐3：按“RD/WT”键读取该参数的内容.步伐4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置.步伐5：按“RD/WT”键把数值设定.如欲修改其它参数，请重复步伐1~5即可.备注：要修改RE/WT类型的参数时必需先把F096设为“1”.2、把持范例（1）修改参数（将F002的参数值从10S改为5S）.变频器通电后，键盘显示“”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可.（2）变频器参数初始化变频器通电后，键盘显示“”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“”，然后在按一次“STOP/RESET”键，变频器开始初始化.经过三秒钟后变频器初始化结束，键盘显示“”.备注：①按以上步伐进行参数初始化，如果初始化失败，请检查参数“F095”是否锁定；②按以上步伐初始化，只对“R/W”类型的参数有效，要对“FR/W”类型的参数进行修改，必需先把“F096”设为“1”.③“FR/W”类型的参数在变频器的出厂时已设置好，一般情况下不用修改，否则变频器将不能正常工作.四、使用范例1、键盘面板运行、停止，上升、下降键调速①参数设置：“F039”设定为“”，“F040”设定为“”.②启动、停止：按“FWD”键为正转，按“REV”键为反转，按“STOP/RESET”键变频器停止.③调速：按“▲”键增加频率，按“▼”键减小频率.2、键盘面板运行、停止，键盘电位器调速①参数设置：“F039”设定为“”，“F040”设定为“”.②启动、停止：按“FWD”键变频器正转，按“REV”键变频器反转，按“STOP/RESET”键变频器停止.③调速：旋转键盘电位器即可改变频率.3、外部端子运行、停止，外接电位器调速①参数设置：“F039”设定为“”，“F040”设定为“”.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.④调速：旋转外接电位器即可改变频率.4、外接端子上升、下降调速①参数设置：“F039”设定为“”；“F040”设定为“”；“F041”设定为“19”；“F042”设定为“20”.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时频率上升，断开时频率坚持；“MI2-DCM”接通时频率下降，断开时频率坚持.5、多段速运行、停止控制①参数设置：“F039”设定为“”，“F040”设定为“”；“F041”设定为“4”；“F042”设定为“3”；“F044”设定为“2”；“F021”设为第一段速所需频率；“F022”设为第一段速所需加速时间；“F023”设为第一段速所需减速时间；“F024”设为第二段速所需频率；“F025”设为第二段速所需加速时间；“F026”设为第二段速所需减速时间；“F027”设为第三段速所需频率；“F028”设为第三段速所需减速时间；“F029”设为第三段速所需减速时间.②接线图（请参考基本配线图）③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时变频器按第一段速设定的频率运行；“MI2-DCM”接通时变频器按第二段速设定的频率运行；“MI3-DCM”接通时变频器按第三段速设定的频率运行.6、两台（或多台）变频器连动控制①参数设置：“F039”设定为“”；“F040”设定为“”.②基本接线图③把持说明：“FWD-DCM”闭合机电正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”闭合机电反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”接通时频率上升，断开时频率坚持.按以上接线图接线，一个电位器总调、两个电位器微调就可以实现两台变频器连动功能.7、外接点动（寸动）控制①参数设置：“F019”设定为所需的点动频率；“F020”设定为点动加减速时间；“F039”设定为“”；“F041”设定为“9”或“10”.②接线图（请参考基本配线图）③把持说明：“MI1-DCM”接通时点动，“MI1-DCM”断开时停止.电位器（总调）电位器（微调）电位器（微调）五、功能参数说明。
二、配线之巴公井开创作变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操纵及运行1、操纵说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DATA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮暗示频率，I灯亮暗示电流。
（4）检查故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步调变频器在待机状态下：步调1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步调2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步调3：按“RD/WT”键读取该参数的内容。
步调4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步调5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步调1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操纵范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。
二、配线之阳早格格创做变频器配线部分，分为主回路战统造回路.用户可将中壳的盖子揭开，此时可瞅到主回路端子战回路端子，用户必须依照下列的配线回路准确连交.备注：（1）如果惟有DCM端子，则ACM端子等效于DCM端子.（2）AM端子等效于FM端子（AM为可选端子）.三、支配及运止1、支配证明（1）键盘证明（2）状态提示灯功能☐Hz：当LED隐现真质为频次数据时，该指示灯明.☐I：当LED隐现真质为电流数据时，该指示灯明.☐FWD：当变频器处于正转运止时，该指示灯明.☐REV：当变频器处于反转运止时，该指示灯明.（3）监视运止参数变频器正在运止历程中，按一次“DATA”键，再按“▲”或者“▼”键采用瞅瞅运止电流或者运止频次.Hz灯明表示频次，I灯明表示电流.（4）查看障碍记录变频器正在运止历程中或者待机状态下，按二次“PRGM”键，再按“▲”或者“▼”键可逐次瞅瞅迩来4次障碍记录.瞅瞅完后按“DATA”键，变频器复位.（5）参数建改步调变频器正在待机状态下：步调1：按“PRGM”键，变频器隐现“Fxxx”，“xxx”为参数号.步调2：按“▲”或者“▼”键采用所需要参数码，按“STOP/RESET”键可移动光标位子.步调3：按“RD/WT”键读与该参数的真质.步调4：按“▲”或者“▼”键建改该参数值，按“STOP/RESET”键不妨移动光标位子.步调5：按“RD/WT”键把数值设定.如欲建改其余参数，请沉复步调1~5即可.备注：要建改RE/WT典型的参数时必须先把F096设为“1”.2、支配范例（1）建改参数（将F002的参数值从10S改为5S）.变频器通电后，键盘隐现“”，按一次“PRGM”键，键盘隐现“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数真质，键盘隐现“”，按“▼”键把“10”改为“5”，正在按一次“ED/WT”键设定，而后按“DATA”键即可.（2）变频器参数初初化变频器通电后，键盘隐现“”，按一次“PRGM”键，键盘隐现“F000”，而后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘隐现“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按二次“PRGM”键，键盘隐现“”，而后正在按一次“STOP/RESET”键，变频器开初初初化.通过三秒钟后变频器初初化中断，键盘隐现“”.备注：①按以上步调举止参数初初化，如果初初化波折，请查看参数“F095”是可锁定；②按以上步调初初化，只对于“R/W”典型的参数灵验，要对于“FR/W”典型的参数举止建改，必须先把“F096”设为“1”.③“FR/W”典型的参数正在变频器的出厂时已树立佳，普遍情况下没有必建改，可则变频器将没有克没有及平常处事.四、使用范例1、键盘里板运止、停止，降高、下落键调速①参数树立：“F039”设定为“”，“F040”设定为“”.②开用、停止：按“FWD”键为正转，按“REV”键为反转，按“STOP/RESET”键变频器停止.③调速：按“▲”键减少频次，按“▼”键减小频次.2、键盘里板运止、停止，键盘电位器调速①参数树立：“F039”设定为“”，“F040”设定为“”.②开用、停止：按“FWD”键变频器正转，按“REV”键变频器反转，按“STOP/RESET”键变频器停止.③调速：转动键盘电位器即可改变频次.3、中部端子运止、停止，中交电位器调速①参数树立：“F039”设定为“”，“F040”设定为“”.②交线图（请参照基原配线图）③支配证明：“FWD-DCM”关合电机正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”关合电机反转（反正指令），“REV-DCM”断开变频器停止.④调速：转动中交电位器即可改变频次.4、中交端子降高、下落调速①参数树立：“F039”设定为“”；“F040”设定为“”；“F041”设定为“19”；“F042”设定为“20”.②交线图（请参照基原配线图）③支配证明：“FWD-DCM”关合电机正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”关合电机反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”交通时频次降高，断开时频次脆持；“MI2-DCM”交通时频次下落，断开时频次脆持.5、多段速运止、停止统造①参数树立：“F039”设定为“”，“F040”设定为“”；“F041”设定为“4”；“F042”设定为“3”；“F044”设定为“2”；“F021”设为第一段速所需频次；“F022”设为第一段速所需加速时间；“F023”设为第一段速所需减速时间；“F024”设为第二段速所需频次；“F025”设为第二段速所需加速时间；“F026”设为第二段速所需减速时间；“F027”设为第三段速所需频次；“F028”设为第三段速所需减速时间；“F029”设为第三段速所需减速时间.②交线图（请参照基原配线图）③支配证明：“FWD-DCM”关合电机正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”关合电机反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”交通时变频器按第一段速设定的频次运止；“MI2-DCM”交通时变频器按第二段速设定的频次运止；“MI3-DCM”交通时变频器按第三段速设定的频次运止.6、二台（或者多台）变频器连动统造①参数树立：“F039”设定为“”；“F040”设定为“”.②基原交线图③支配证明：“FWD-DCM”关合电机正传（正转指令），“FWD-DCM”断开时变频器停止；“REV-DCM”关合电机反转（反正指令），“REV-DCM”断开变频器停止.“MI1-DCM”交通时频次降高，断开时频次脆持.按以上交线图交线，一个电位器总调、二个电位器微调便不妨真止二台变频器连动功能.7、中交面动（寸动）统造①参数树立：“F019”设定为所需的面动频次；“F020”设定为面动加减速时间；“F039”设定为“”；“F041”设定为“9”或者“10”.②交线图（请参照基原配线图）③支配证明：“MI1-DCM”交通时面动，“MI1-DCM”断开时停止.电位器（总调）电位器（微调）电位器（微调）五、功能参数证明。
二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有DCM端子，则ACM端子等效于DCM端子。
（2）AM端子等效于FM端子（AM为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能☐Hz：当LED显示内容为频率数据时，该指示灯亮。
☐I：当LED显示内容为电流数据时，该指示灯亮。
☐FWD：当变频器处于正转运行时，该指示灯亮。
☐REV：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“DA TA”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
Hz灯亮表示频率，I灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“PRGM”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“DATA”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“PRGM”键，变频器显示“Fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“STOP/RESET”键可移动光标位置。
步骤3：按“RD/WT”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“STOP/RESET”键可以移动光标位置。
步骤5：按“RD/WT”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改RE/WT类型的参数时必须先把F096设为“1”。
2、操作范例（1）修改参数（将F002的参数值从10S改为5S）。
变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”；按“▲”键调到“F002”，按一次“RD/WT”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ED/WT”键设定，然后按“DATA”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“PRGM”键，键盘显示“F000”，然后按“▲”键把“F000”调到“F094”，再按一次“RD/WT”键，键盘显示“0”，按“▲”键改为“1”，按“RD/WT”键设定，再按两次“PRGM”键，键盘显示“0.--”，然后在按一次“STOP/RESET”键，变频器开始初始化。

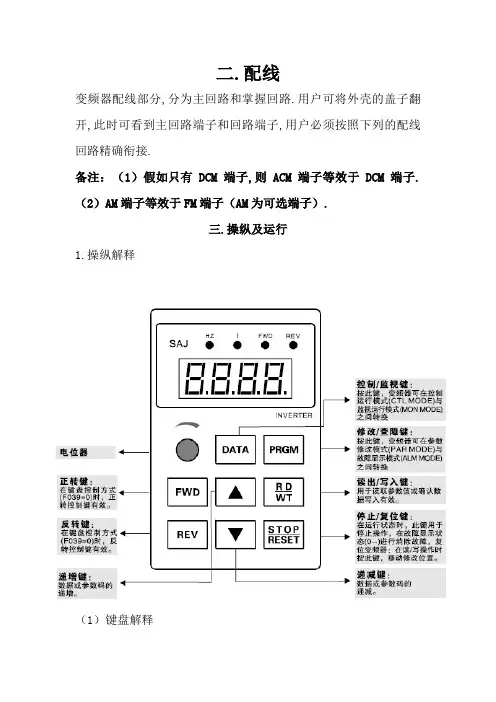

二.配线变频器配线部分,分为主回路和掌握回路.用户可将外壳的盖子翻开,此时可看到主回路端子和回路端子,用户必须按照下列的配线回路精确衔接.备注：（1）假如只有DCM端子,则ACM端子等效于DCM端子.（2）AM端子等效于FM端子（AM为可选端子）.三.操纵及运行1.操纵解释（1）键盘解释（2）状况提醒灯功效☐Hz：当LED显示内容为频率数据时,该指导灯亮.☐I：当LED显示内容为电流数据时,该指导灯亮.☐FWD：当变频器处于正转运行时,该指导灯亮.☐REV：当变频器处于反转运行时,该指导灯亮.（3）监督运行参数变频器在运行进程中,按一次“DATA”键,再按“▲”或“▼”键选择不雅看运行电流或运行频率.Hz灯亮暗示频率,I灯亮暗示电流.（4）检讨故障记载变频器在运行进程中或待机状况下,按两次“PRGM”键,再按“▲”或“▼”键可逐次不雅看比来4次故障记载.不雅看完后按“DATA”键,变频器复位.（5）参数修正步调变频器在待机状况下：步调1：按“PRGM”键,变频器显示“Fxxx”,“xxx”为参数号.步调2：按“▲”或“▼”键选择所须要参数码,按“STOP/RESET”键可移动光标地位.步调3：按“RD/WT”键读取该参数的内容.步调4：按“▲”或“▼”键修正该参数值,按“STOP/RESET”键可以移动光标地位.步调5：按“RD/WT”键把数值设定.如欲修正其它参数,请反复步调1~5即可.备注：要修正RE/WT类型的参数时必须先把F096设为“1”.2.操纵典范（1）修正参数（将F002的参数值从10S改为5S）.变频器通电后,键盘显示“”,按一次“PRGM”键,键盘显示“F000”;按“▲”键调到“F002”,按一次“RD/WT”键,读出该参数内容,键盘显示“”,按“▼”键把“10”改为“5”,在按一次“ED/WT”键设定,然后按“DATA”键即可.（2）变频器参数初始化变频器通电后,键盘显示“”,按一次“PRGM”键,键盘显示“F000”,然后按“▲”键把“F000”调到“F094”,再按一次“RD/WT”键,键盘显示“0”,按“▲”键改为“1”,按“RD/WT”键设定,再按两次“PRGM”键,键盘显示“”,然后在按一次“STOP/RESET”键,变频器开端初始化.经由三秒钟后变频器初始化停滞,键盘显示“”.备注：①按以上步调进行参数初始化,假如初始化掉败,请检讨参数“F095”是否锁定;②按以上步调初始化,只对“R/W”类型的参数有用,要对“FR/W”类型的参数进行修正,必须先把“F096”设为“1”.③“FR/W”类型的参数在变频器的出厂时已设置好,一般情形下不必修正,不然变频器将不克不及正常工作.四.应用典范1、键盘面板运行.停滞,上升.降低键调速①参数设置：“F039”设定为“”,“F040”设定为“”.②启动.停滞：按“FWD”键为正转,按“REV”键为反转,按“STOP/RESET”键变频器停滞.③调速：按“▲”键增长频率,按“▼”键减小频率.2、键盘面板运行.停滞,键盘电位器调速①参数设置：“F039”设定为“”,“F040”设定为“”.②启动.停滞：按“FWD”键变频器正转,按“REV”键变频器反转,按“STOP/RESET”键变频器停滞.③调速：扭转键盘电位器即可转变频率.3、外部端子运行.停滞,外接电位器调速①参数设置：“F039”设定为“”,“F040”设定为“”.②接线图（请参考根本配线图）③操纵解释：“FWD-DCM”闭合电机正传（正转指令）,“FWD-DCM”断开时变频器停滞;“REV-DCM”闭合电机反转（横竖指令）,“REV-DCM”断开变频器停滞.④调速：扭转外接电位器即可转变频率.4、外接端子上升.降低调速①参数设置：“F039”设定为“”;“F040”设定为“”;“F041”设定为“19”;“F042”设定为“20”.②接线图（请参考根本配线图）③操纵解释：“FWD-DCM”闭合电机正传（正转指令）,“FWD-“REV-DCM”断开变频器停滞.“MI1-DCM”接通时频率上升,断开时频率保持;“MI2-DCM”接通时频率降低,断开时频率保持.5、多段速运行.停滞掌握①参数设置：“F039”设定为“”,“F040”设定为“”;“F041”设定为“4”;“F042”设定为“3”;“F044”设定为“2”;“F021”设为第一段速所需频率;“F022”设为第一段速所需加快时光;“F023”设为第一段速所需减速时光;“F024”设为第二段速所需频率;“F025”设为第二段速所需加快时光;“F026”设为第二段速所需减速时光;“F027”设为第三段速所需频率;“F028”设为第三段速所需减速时光;“F029”设为第三段速所需减速时光.②接线图（请参考根本配线图）③操纵解释：“FWD-DCM”闭合电机正传（正转指令）,“FWD-DCM”断开时变频器停滞;“REV-DCM”闭合电机反转（横竖指令）,“REV-DCM”断开变频器停滞.“MI1-DCM”接通时变频器按第一段速设定的频率运行;“MI2-DCM”接通时变频器按第二段速设定的频率运行;“MI3-DCM”接通时变频器按第三段速设定的频率运行.6、两台（或多台）变频器连动掌握①参数设置：“F039”设定为“”;“F040”设定为“”.②根本接线图③操纵解释：“FWD-DCM”闭合电机正传（正转指令）,“FWD-“REV-DCM”断开变频器停滞.“MI1-DCM”接通时频率上升,断开时频率保持.按以上接线图接线,一个电位器总调.两个电位器微调就可以实现两台变频器连动功效.7、外接点动（寸动）掌握①参数设置：“F019”设定为所需的点动频率;“F020”设定为点动加减速时光;“F039”设定为“”;“F041”设定为“9”或“10”.②接线图（请参考根本配线图）③操纵解释：“MI1-DCM”接通时点动,“MI1-DCM”断开时停滞.电位器（总调）电位器（微调）电位器（微调）五.功效参数解释。
VVVFInverter使用说明书４００Ｖ系列（Ａ型、Ｂ型、Ｃ型）ＳＨＦ－１．５Ｋ～５５ＫＳＰＦ－２．２Ｋ～７５Ｋ高性能多功能静音式变频器Ａ型、Ｂ型、Ｃ型基本功能三垦力达电气（江阴）有限公司ISO9001：2000重要说明：●本说明书为Ａ型说明书。
●本说明书包含Ｂ型、Ｃ型的基本功能。
●Ｂ型（卷绕专用型）的专用功能另见卷绕功能操作说明书。
●Ｃ型（工程专用型）的专用功能另见说明。
此次承蒙惠购ＳＡＮＫＥＮ通用型变频器，非常感谢。
本变频器是对感应电机进行高速驱动的装置。
其内置有微处理器，故功能齐全，操作简便。
为了充分利用本机的功能，务请在使用之前，仔细阅读本使用说明书，以便于今后长期安全正确地使用。
【为了安全使用本机】■为了防止给您和他人造成人身危害及财产损失，安全地使用本机，在本使用说明书和装置上标有务请遵守的注意事项。
请在使用之前仔细阅读本使用说明书，并正确加以使用。
■阅读完使用说明书后，请将其存放在本机附近便于经常查阅的场所。
■本使用说明书，安全注意事项的重要等级以【危险】、【注意】进行分类。
危险如果忽视该提示警号而进行了错误的操作，可能会造成人身伤亡事故。
注意如果忽视该提示警号而进行了错误的操作，可能会造成人员伤害或财产损失。
※另外，即使是▕注意▏中所记载的事项，根据不同情况也可能造成严重后果。
因此所有内容非常重要，务请严格遵守。
安全注意事项１．安装变频器时，请用规定的螺丝牢固地安装在金属板上。
２．变频器及电机的接地端子（）务请接地。
３．在变频器的电源一侧，必须设置与变频器容量相适应的ＭＣＣＢ（断路开关）。
４．变频器设备内部有高压电路部分，因为有可能造成触电等重大人身事故，所以严禁用手触摸机内部件。
５．在进行保养、检查时，请切断电源，等ＣＨＡＲＧＥ灯熄灭后，用万用表确认端子盘Ｘ、Ｐ之间没有电压后，方可进行保养和检查作业。
６．变频器即使停止运转，机内仍存有电压，因此请勿用手摸端子盘。
７．当用于６０Ｈｚ以上频率时，请确认电机等负载侧的安全之后，方可使用。
变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有dcm端子，则acm端子等效于dcm端子。
（2）am端子等效于fm端子（am为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能hz：当led显示内容为频率数据时，该指示灯亮。
i：当led显示内容为电流数据时，该指示灯亮。
fwd：当变频器处于正转运行时，该指示灯亮。
rev：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“data”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
hz灯亮表示频率，i灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“prgm”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“data”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“prgm”键，变频器显示“fxxx”，“xxx”为参数号。
步骤4：按“▲”或“▼”键修改该参数值，按“stop/reset”键可以移动光标位置。
步骤5：按“rd/wt”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改re/wt类型的参数时必须先把f096设为“1”。
2、操作范例（1）修改参数（将f002的参数值从10s改为5s）。
变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”；按“▲”键调到“f002”，按一次“rd/wt”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ed/wt”键设定，然后按“data”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”，然后按“▲”键把“f000”调到“f094”，再按一次“rd/wt”键，键盘显示“0”，按“▲”键改为“1”，按“rd/wt”键设定，再按两次“prgm”键，键盘显示“0.--”，然后在按一次“stop/reset”键，变频器开始初始化。
经过三秒钟后变频器初始化结束，键盘显示“0.00”。
备注：①按以上步骤进行参数初始化，如果初始化失败，请查看参数“f095”是否锁定；②按以上步骤初始化，只对“r/w”类型的参数有效，要对“fr/w”类型的参数进行修改，必须先把“f096”设为“1”。
③“fr/w”类型的参数在变频器的出厂时已设置好，一般情况下不用修改，否则变频器将不能正常工作。
四、使用范例1、键盘面板运行、停止，上升、下降键调速①参数设置：“f039”设定为“0.0”，“f040”设定为“8.00”。
②启动、停止：按“fwd”键为正转，按“rev”键为反转，按“stop/reset”键变频器③调速：按“▲”键增加频率，按“▼”键减小频率。
2、键盘面板运行、停止，键盘电位器调速①参数设置：“f039”设定为“0.0”，“f040”设定为“25.00”。
②启动、停止：按“fwd”键变频器正转，按“rev”键变频器反转，按“stop/reset”键变频器停止。
③调速：旋转键盘电位器即可改变频率。
3、外部端子运行、停止，外接电位器调速①参数设置：“f039”设定为“2.0”，“f040”设定为“1.00”。
②接线图（请参考基本配线图）③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
④调速：旋转外接电位器即可改变频率。
4、外接端子上升、下降调速①参数设置：“f039”设定为“2.0”；“f040”设定为“6.00”；“f041”设定为“19”；“f042”设定为“20”。
②接线图（请参考基本配线图）③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
“mi1-dcm”接通时频率上升，断开时频率保持；“mi2-dcm”接通时频率下降，断开时频率保持。
5、多段速运行、停止控制①参数设置：“f039”设定为“2.0”，“f040”设定为“8.00”；“f041”设定为“4”；“f042”设定为“3”；“f044”设定为“2”；“f021”设为第一段速所需频率；“f022”设为第一段“f025”速所需加速时间；“f023”设为第一段速所需减速时间；“f024”设为第二段速所需频率；设为第二段速所需加速时间；“f026”设为第二段速所需减速时间；“f027”设为第三段速所需频率；“f028”设为第三段速所需减速时间；“f029”设为第三段速所需减速时间。
②接线图（请参考基本配线图）③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
“mi1-dcm”接通时变频器按第一段速设定的频率运行；“mi2-dcm”接通时变频器按第二段速设定的频率运行；“mi3-dcm”接通时变频器按第三段速设定的频率运行。
6、两台（或多台）变频器连动控制①参数设置：“f039”设定为“2.0”；“f040”设定为“1.00”。
②基本接线图③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
“mi1-dcm”接通时频率上升，断开时频率保持。
按以上接线图接线，一个电位器总调、两个电位器微调就可以实现两台变频器连动功能。
7、外接点动（寸动）控制①参数设置：“f019”设定为所需的点动频率；“f020”设定为点动加减速时间；“f039”设定为“2.0”；“f041”设定为“9”或“10”。
②接线图（请参考基本配线图）③操作说明：“mi1-dcm”接通时点动，“mi1-dcm”断开时停止。
电位器（总调）电位器（微调）电位器（微调）篇二：三晶变频器说明书saj8000系列简约版二、配线变频器配线部分，分为主回路和控制回路。
用户可将外壳的盖子掀开，此时可看到主回路端子和回路端子，用户必须依照下列的配线回路准确连接。
备注：（1）如果只有dcm端子，则acm端子等效于dcm端子。
（2）am端子等效于fm端子（am为可选端子）。
三、操作及运行1、操作说明（1）键盘说明（2）状态提示灯功能hz：当led显示内容为频率数据时，该指示灯亮。
i：当led显示内容为电流数据时，该指示灯亮。
fwd：当变频器处于正转运行时，该指示灯亮。
rev：当变频器处于反转运行时，该指示灯亮。
（3）监视运行参数变频器在运行过程中，按一次“data”键，再按“▲”或“▼”键选择观看运行电流或运行频率。
hz灯亮表示频率，i灯亮表示电流。
（4）查看故障记录变频器在运行过程中或待机状态下，按两次“prgm”键，再按“▲”或“▼”键可逐次观看最近4次故障记录。
观看完后按“data”键，变频器复位。
（5）参数修改步骤变频器在待机状态下：步骤1：按“prgm”键，变频器显示“fxxx”，“xxx”为参数号。
步骤2：按“▲”或“▼”键选择所需要参数码，按“stop/reset”键可移动光标位置。
步骤3：按“rd/wt”键读取该参数的内容。
步骤4：按“▲”或“▼”键修改该参数值，按“stop/reset”键可以移动光标位置。
步骤5：按“rd/wt”键把数值设定。
如欲修改其它参数，请重复步骤1~5即可。
备注：要修改re/wt类型的参数时必须先把f096设为“1”。
2、操作范例（1）修改参数（将f002的参数值从10s改为5s）。
变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”；按“▲”键调到“f002”，按一次“rd/wt”键，读出该参数内容，键盘显示“10.0”，按“▼”键把“10”改为“5”，在按一次“ed/wt”键设定，然后按“data”键即可。
（2）变频器参数初始化变频器通电后，键盘显示“0.00”，按一次“prgm”键，键盘显示“f000”，然后按“▲”键把“f000”调到“f094”，再按一次“rd/wt”键，键盘显示“0”，按“▲”键改为“1”，按“rd/wt”键设定，再按两次“prgm”键，键盘显示“0.--”，然后在按一次“stop/reset”键，变频器开始初始化。
经过三秒钟后变频器初始化结束，键盘显示“0.00”。
备注：①按以上步骤进行参数初始化，如果初始化失败，请查看参数“f095”是否锁定；②按以上步骤初始化，只对“r/w”类型的参数有效，要对“fr/w”类型的参数进行修改，必须先把“f096”设为“1”。
③“fr/w”类型的参数在变频器的出厂时已设置好，一般情况下不用修改，否则变频器将不能正常工作。
四、使用范例1、键盘面板运行、停止，上升、下降键调速①参数设置：“f039”设定为“0.0”，“f040”设定为“8.00”。
②启动、停止：按“fwd”键为正转，按“rev”键为反转，按“stop/reset”键变频器停止。
③调速：按“▲”键增加频率，按“▼”键减小频率。
2、键盘面板运行、停止，键盘电位器调速①参数设置：“f039”设定为“0.0”，“f040”设定为“25.00”。
②启动、停止：按“fwd”键变频器正转，按“rev”键变频器反转，按“stop/reset”键变频器停止。
③调速：旋转键盘电位器即可改变频率。
3、外部端子运行、停止，外接电位器调速①参数设置：“f039”设定为“2.0”，“f040”设定为“1.00”。
②接线图（请参考基本配线图）③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
④调速：旋转外接电位器即可改变频率。
4、外接端子上升、下降调速①参数设置：“f039”设定为“2.0”；“f040”设定为“6.00”；“f041”设定为“19”；“f042”设定为“20”。
②接线图（请参考基本配线图）③操作说明：“fwd-dcm”闭合电机正传（正转指令），“fwd-dcm”断开时变频器停止；“rev-dcm”闭合电机反转（反正指令），“rev-dcm”断开变频器停止。
“mi1-dcm”接通时频率上升，断开时频率保持；“mi2-dcm”接通时频率下降，断开时频率保持。
5、多段速运行、停止控制①参数设置：“f039”设定为“2.0”，“f040”设定为“8.00”；“f041”设定为“4”；“f042”设定为“3”；“f044”设定为“2”；“f021”设为第一段速所需频率；“f022”设为第一段“f024”设为第二段速所需频率；“f025”速所需加速时间；“f023”设为第一段速所需减速时间；设为第二段速所需加速时间；“f026”设为第二段速所需减速时间；“f027”设为第三段速所需频率；“f028”设为第三段速所需减速时间；“f029”设为第三段速所需减速时间。
