专利名称：一种曳引式钢带传动电梯专利类型：发明专利
发明人：宁国平
申请号：CN201710711127.8
申请日：20170818
公开号：CN107601221A
公开日：
20180119
专利内容由知识产权出版社提供
摘要：本发明涉及一种曳引式钢带传动电梯，还包括电梯的传送介质钢带，钢带的两端通过绳头组合装置固定在顶部承重梁上；轿厢和对重装置悬挂在钢带的两端，钢带通过钢带曳引机轴的摩擦传动带动绳轮装置实现轿厢和对重装置上下运动。
该装置采用了新型钢带代替传统钢丝绳传动，使主机曳引轮很小的情况下就能保证电梯的摩擦力，节约了顶层主机的布置空间，导向轮也可以做到足够小，满足了老旧建筑加装电梯顶层不足底坑太浅的难题；新型钢带传动发出的噪音小、舒适度好，维保成本低等将会是未来发展趋势。
申请人：江苏天奥电梯有限公司
地址：221700 江苏省徐州市丰县经济开发区华张路
国籍：CN
代理机构：南京纵横知识产权代理有限公司
代理人：李志鸿
更多信息请下载全文后查看。
![一种高破断载荷电梯用曳引钢带[实用新型专利]](https://img.taocdn.com/s1/m/ac0aa5c4e2bd960591c677d5.png)
专利名称：一种高破断载荷电梯用曳引钢带
专利类型：实用新型专利
发明人：王会清,于克勇,田庄强,孙国和,韩丹,汪洪海,刘艳申请号：CN201320190919.2
申请日：20130416
公开号：CN203143887U
公开日：
20130821
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高破断载荷电梯用曳引钢带，而提供一种破裂载荷高，使用寿命长的钢带。
多根镀锌钢丝绳等距排列包覆在复合材料层中，所述镀锌钢丝绳的数量为6至24根，每根所述镀锌钢丝绳的直径为1.6-5.0mm，所述镀锌钢丝绳的结构为6×7+IWS\6×19S+IWR。
每根所述镀锌钢丝绳的表面设置有厚度为1-2mm的聚氨酯涂层。
本实用新型的钢带通过采用特定结构的钢丝绳，钢丝绳的强度高，在同样破断拉力的要求下，可以减少钢丝绳的使用数量，从而提高破裂载荷，使用寿命长。
本实用新型的钢带中，由6至24根、直径为1.6-5.0mm的镀锌钢丝绳等距排列，能够有效的减小钢丝绳与曳引轮的绳径比，极大的提高钢丝绳弯曲疲劳寿命。
申请人：天津高盛钢丝绳有限公司
地址：301616 天津市静海县静海经济开发区北区一号路1号
国籍：CN
代理机构：天津市三利专利商标代理有限公司
代理人：肖莉丽
更多信息请下载全文后查看。

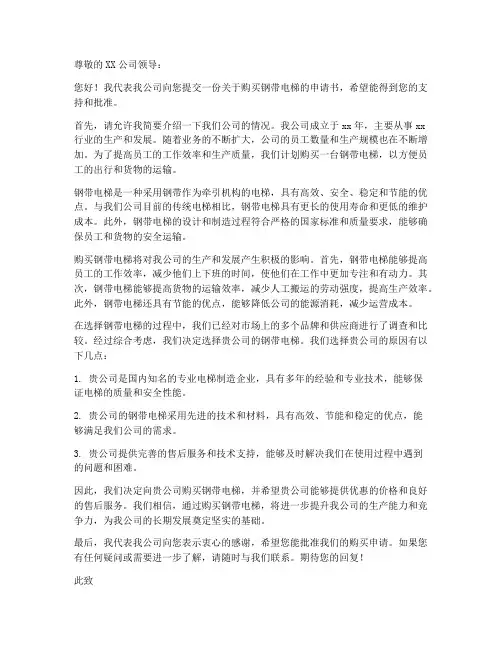

尊敬的XX公司领导：您好！我代表我公司向您提交一份关于购买钢带电梯的申请书，希望能得到您的支持和批准。
首先，请允许我简要介绍一下我们公司的情况。
我公司成立于xx年，主要从事xx行业的生产和发展。
随着业务的不断扩大，公司的员工数量和生产规模也在不断增加。
为了提高员工的工作效率和生产质量，我们计划购买一台钢带电梯，以方便员工的出行和货物的运输。
钢带电梯是一种采用钢带作为牵引机构的电梯，具有高效、安全、稳定和节能的优点。
与我们公司目前的传统电梯相比，钢带电梯具有更长的使用寿命和更低的维护成本。
此外，钢带电梯的设计和制造过程符合严格的国家标准和质量要求，能够确保员工和货物的安全运输。
购买钢带电梯将对我公司的生产和发展产生积极的影响。
首先，钢带电梯能够提高员工的工作效率，减少他们上下班的时间，使他们在工作中更加专注和有动力。
其次，钢带电梯能够提高货物的运输效率，减少人工搬运的劳动强度，提高生产效率。
此外，钢带电梯还具有节能的优点，能够降低公司的能源消耗，减少运营成本。
在选择钢带电梯的过程中，我们已经对市场上的多个品牌和供应商进行了调查和比较。
经过综合考虑，我们决定选择贵公司的钢带电梯。
我们选择贵公司的原因有以下几点：1. 贵公司是国内知名的专业电梯制造企业，具有多年的经验和专业技术，能够保证电梯的质量和安全性能。
2. 贵公司的钢带电梯采用先进的技术和材料，具有高效、节能和稳定的优点，能够满足我们公司的需求。
3. 贵公司提供完善的售后服务和技术支持，能够及时解决我们在使用过程中遇到的问题和困难。
因此，我们决定向贵公司购买钢带电梯，并希望贵公司能够提供优惠的价格和良好的售后服务。
我们相信，通过购买钢带电梯，将进一步提升我公司的生产能力和竞争力，为我公司的长期发展奠定坚实的基础。
最后，我代表我公司向您表示衷心的感谢，希望您能批准我们的购买申请。
如果您有任何疑问或需要进一步了解，请随时与我们联系。
期待您的回复！此致敬礼！申请人：（签名）日期：（年月日）。
小区电梯曳引式钢带老化更换申请书尊敬的相关部门领导：领导呀。
咱小区里的电梯最近可有点闹心事儿呢。
您知道吗，那电梯的曳引式钢带呀，它已经老化啦。
这可关系到我们全体住户的日常生活安全呢。
您想啊，这电梯每天进进出出多少人呀。
早上大家着急上班的、老人出去遛弯儿买菜的、孩子们背着书包去上学的，都得靠这电梯呢。
现在钢带老化了，每次坐电梯都提心吊胆的。
就像骑着一辆随时可能散架的自行车，心里直发慌。
这曳引式钢带老化可不是小事儿。
它就像一个上了年纪的老爷爷，身体零件都不好使了。
有时候电梯运行起来，就会发出那种奇怪的声音，“嘎吱嘎吱”的，听着就害怕。
而且啊，感觉电梯也不像以前那么平稳了，有时候还会晃悠一下。
这晃悠一下可不得了，感觉就像在坐过山车似的，但是这可没有坐过山车的那种兴奋，只有满满的担忧。
我们小区里住着很多老人和小孩呢。
老人腿脚不方便，要是电梯突然出个啥问题，那可怎么下楼啊。
孩子们更是天真无邪，他们不懂这些危险，还觉得电梯晃悠是在玩呢。
可是我们这些大人心里明白呀，这是个很大的安全隐患。
从经济方面来说呢，要是因为钢带老化引发了更严重的电梯故障，那维修成本可就更高啦。
就像人病了一样，小病的时候赶紧治，花的钱少，要是拖成大病了，那花费可就成倍增加了。
现在早点更换钢带，其实是一种更明智、更省钱的做法呢。
而且呀，电梯正常运行的时候，大家在小区里住着也舒心。
每天进出电梯都是顺顺利利的，心情也会好很多。
现在因为这个钢带的问题，大家在电梯里都是小心翼翼的，就盼着能早点解决这个事儿呢。
咱们小区的和谐氛围也需要一个安全的电梯来保障呀。
大家住在一起，就像一个大家庭一样。
要是因为电梯这个事儿，整天人心惶惶的，多不好呀。
我们希望能够尽快更换这个曳引式钢带，让电梯重新恢复活力，就像给一个生病的伙伴治病一样，让它重新健康起来，继续为我们大家服务。
希望领导们能重视这个问题，尽快安排人员来更换曳引式钢带呀。
这样我们小区的居民就能继续安心、快乐地生活啦。
(10)申请公布号 (43)申请公布日 2013.07.10C N 103195867 A (21)申请号 201310139186.4(22)申请日 2013.04.19F16G 3/07(2006.01)B66B 11/04(2006.01)(71)申请人广州广日电梯工业有限公司地址511447 广东省广州市番禺区石楼镇国贸大道南636号之三(72)发明人贺云朗 邓锦文(74)专利代理机构广州新诺专利商标事务所有限公司 44100代理人周端仪(54)发明名称一种电梯曳引钢带的端接装置(57)摘要本发明公开了一种电梯曳引钢带的端接装置，包括插座、至少部分容纳于插座的楔块及至少部分容纳于插座的插件，插件设有可夹紧曳引钢带的第一夹紧面，插座设有可夹紧曳引钢带的第二夹紧面，楔块位于第一夹紧面与第二夹紧面之间，插件通过转轴与插座连接，插件可绕转轴的轴线转动。
发明具有使用寿命较长，且结构简单，制造成本较低的优点。
(51)Int.Cl.权利要求书1页 说明书3页 附图3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图3页(10)申请公布号CN 103195867 A*CN103195867A*1/1页1.一种电梯曳引钢带的端接装置，包括插座、至少部分容纳于所述插座的楔块及至少部分容纳于所述插座的插件，所述插件设有可夹紧曳引钢带的第一夹紧面，所述插座设有可夹紧所述曳引钢带的第二夹紧面，所述楔块位于所述第一夹紧面与所述第二夹紧面之间，其特征在于，所述插件通过转轴与所述插座连接，所述插件可绕所述转轴的轴线转动。
2.根据权利要求1所述的一种电梯曳引钢带的端接装置，其特征在于，所述楔块的楔角为15°～30°。
3.根据权利要求1所述的一种电梯曳引钢带的端接装置，其特征在于，所述转轴贯穿所述插件并固接在所述插座内，所述插件可绕所述转轴转动。
4.根据权利要求1所述的一种电梯曳引钢带的端接装置，其特征在于，所述转轴固接在所述插件上并铰接于所述插座内。
5.根据权利要求3或4所述的一种电梯曳引钢带的端接装置，其特征在于，所述转轴的轴线位于所述第一夹紧面长度方向的中线面上。
6.根据权利要求4所述的一种电梯曳引钢带的端接装置，其特征在于，所述转轴与所述插件一体成型。
7.根据权利要求1所述的一种电梯曳引钢带的端接装置，其特征在于，所述第一夹紧面、所述第二夹紧面及所述楔块与所述曳引钢带的接触面设有滚花或沟槽。
8.根据权利要求1、2、3、4、6或7所述的一种电梯曳引钢带的端接装置，其特征在于，所述插座包括固定连接的前板、后板和侧板。
9.根据权利要求8所述的一种电梯曳引钢带的端接装置，其特征在于，所述前板、后板和侧板一体成型。
权 利 要 求 书CN 103195867 A一种电梯曳引钢带的端接装置技术领域[0001] 本发明涉及一种端接装置，尤其涉及一种电梯曳引钢带的端接装置。
背景技术[0002] 曳引钢带的端接装置是普遍应用于电梯的核心元件。
为减小电梯系统的噪声和振动，曳引钢带一般有弹性材料包裹。
使用现有技术结构的固定装置固定曳引钢带，由于固定装置中插件上夹紧曳引钢带的第一夹紧面与插座上夹紧曳引钢带的第二夹紧面间的夹角不能调整，难于保证与楔块的楔角一致，如果不一致，就会导致曳引钢带无法被紧密夹紧，出现受力不均的问题，曳引钢带表面受力不均，使得弹性材料蠕变，导致曳引钢带破损，进而导致端接装置的失效，甚至引发电梯事故。
发明内容[0003] 本发明的目的在于提供一种在电梯运行过程中，能自行将第一夹紧面与第二夹持面的夹角调整至与楔块的楔角一致，使得曳引钢带能被紧密夹紧，均匀受力，使用寿命较长且结构简单，制造成本较低的电梯曳引钢带的端接装置。
[0004] 根据本发明的一个方面，提供了一种电梯曳引钢带的端接装置，包括插座、至少部分容纳于插座的楔块及至少部分容纳于插座的插件，插件设有可夹紧曳引钢带的第一夹紧面，插座设有可夹紧曳引钢带的第二夹紧面，楔块位于第一夹紧面与第二夹紧面之间，插件通过转轴与插座连接，插件可绕转轴的轴线转动。
[0005] 在一些实施方式中，楔块的楔角可以为15°～30°。
[0006] 在一些实施方式中，转轴可以贯穿插件并固接在插座内，插件可绕转轴转动。
[0007] 在一些实施方式中，转轴可以固接在插件上并铰接于插座内。
[0008] 在一些实施方式中，转轴的轴线可以位于第一夹紧面长度方向的中线面上。
[0009] 在一些实施方式中，转轴与插件可以一体成型。
[0010] 在一些实施方式中，第一夹紧面、第二夹紧面及楔块与曳引钢带的接触面可以设有滚花或沟槽。
[0011] 在一些实施方式中，插座可以包括固定连接的前板、后板和侧板。
[0012] 在一些实施方式中，前板、后板和侧板可以一体成型。
[0013] 本发明一种电梯曳引钢带的端接装置，插件通过转轴与插座连接，插件可绕转轴的轴线转动，在电梯运行过程中，插件在外载荷的作用下，绕转轴的轴线转动，将第一夹紧面与第二夹紧面间的夹角调整至与楔块楔角一致，使得曳引钢带能被紧密夹紧，均匀受力，不易损坏，延长了使用寿命。
同时，该装置结构简单，制造成本较低。
附图说明[0014] 图1为本发明第一种实施方式的一种电梯曳引钢带的端接装置的结构示意图。
[0015] 图2为图1所示插件的结构示意图。
[0016] 图3为图1中的A向视图。
[0017] 图4为本发明第二种实施方式中插件的结构示意图。
具体实施方式[0018] 下面结合附图对本发明作进一步详细的说明。
[0019] 图1示意性地显示了根据本发明的第一种实施方式的一种电梯曳引钢带的端接装置。
[0020] 如图1所示，该装置包括插座1、楔块2、插件3和转轴4。
[0021] 楔块2和插件3至少部分内置于插座1内。
插件3通过转轴4与插座1连接。
楔块2位于插件3的第一夹紧面301与插座1的第二夹紧面101之间。
曳引钢带5环绕楔块2并夹紧于第一夹紧面301与第二夹紧面101之间。
[0022] 为使得曳引钢带受到的正压力小，延长曳引钢带的使用寿命。
楔块的楔角α为15°～30°。
根据实际设计需要进行选择，本实施例中，为20°。
[0023] 转轴4贯穿插件3上通孔302将插座1串接，转轴4固接在插座1内，插件3可绕转轴4转动，可以改变第一夹紧面301与第二夹紧面101的夹角β的大小。
[0024] 转轴4的轴线位于第一夹紧面301长度方向的中线面上。
由此使得插件3进行转动调节时，不会出现晃动。
[0025] 为加大对曳引钢带5的夹紧力，可以通过在第一夹紧面301、第二夹紧面101及楔块2与曳引钢带5的接触表面201进行喷砂、打磨、滚花或设有沟槽来增加表面粗糙度。
如图2所示，本实施例中，是通过在第一夹紧面301上开设有沟槽303来实现。
相应地，第二夹紧面101及楔块2的接触表面201上也同样开设有沟槽。
[0026] 如图1、3所示，插座1包括固定连接的前板102、后板103和侧板104，通过焊接、铆接、铰接的方式固定连接在一起，也可以是一体成型。
优选为后者，由此可以提高三者的相互位置精度，保证了插座1的尺寸精度，同时也可以充分利用生产材料，节约了制造成本。
[0027] 本发明一种电梯曳引钢带的端接装置组装时，先将转轴4穿过插件3，再一同装入插座1内，转轴4固定在插座1内。
然后将曳引钢带5穿过插座1下的通孔后缠绕楔块2，并一同置于插座1内。
由于楔块2具有的自锁特性，使得曳引钢带5被夹紧在插座1内。
[0028] 当曳引钢带5受到载荷F作用后，插件3在力的作用下绕转轴4转动，直到第二夹紧面101与第一夹紧面301的夹角β等于楔块2的楔形角α。
通过插件3的转动调整，使得第二夹紧面101和第一夹紧面301与曳引钢带5的接触始终为面面接触时，使得曳引钢带5受到的压力均匀分布。
减少了曳引钢带5的磨损，延长了使用寿命。
[0029] 图4为本发明第二种实施方式中的插件3的结构示意图。
[0030] 本实施例与第二种实施例的区别在于：转轴4固接在插件3上；楔块2的楔角α为25°。
[0031] 转轴4可以是通过焊接、铆接、铰接等方式固接在插件3上，也可以是与插件3一体成型，优选为后者，由此不仅可以充分利用制造材料，节约了生产制造成本，而且便于安装。
[0032] 插件3上具有两个安装孔，转轴4的两端卡合铰接于两安装孔内，转轴4与插件3可一同绕转轴4的轴线转动。
[0033] 本发明一种电梯曳引钢带的端接装置组装时，先将插件3装入插座1内，转轴4的两端卡合铰接于插座1上的两安装孔内。
然后将曳引钢带5穿过插座1下的通孔后缠绕楔块2，并一同置于插座1内。
由于楔块2具有的自锁特性，使得曳引钢带5被夹紧在插座1内。
[0034] 当曳引钢带5受到载荷F作用后，插件3在力的作用下带动转轴4绕转轴4的轴线转动，直到第二夹紧面101与第一夹紧面301的夹角β等于楔块2的楔形角α。
通过插件3的转动调整，使得第二夹紧面101和第一夹紧面301与曳引钢带5的接触始终为面面接触时，使得曳引钢带5受到的压力均匀分布。
减少了曳引钢带5的磨损，延长了使用寿命。
[0035] 以上所述的仅是本发明的一些实施方式。
对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
图1图2图3图4。
