下载文档原格式
浅析LF炉脱硫精炼渣【摘要】随着现代科学技术和工业的发展，对钢材质量（如纯净度）要求越来越高，用普通炼钢炉冶炼出来的钢水已经难以满足其质量的要求。
另外，连铸技术的发展，对钢水的成分、温度和气体的含量等也提出了更严格的要求。
于是就产生了各种将初炼钢水进行炉外精炼的方法。
LF精炼法是其中最常用的一种。
本文对LF法中常用的几种脱硫渣系（如CaO- CaF2、CaO-Al2O3、CaO-Al2O3-CaF2、BaO-MgO-Al2O3-SiO2）的组成及其冶金功能等进行研究与探讨，对精炼渣的发展前景和方向作出展望，为以后精炼渣的开发研究提供了依据和参考。
【关键词】LF精炼渣；脱硫；碱度LF法就是在非氧化性气氛下，通过电弧加热、造高碱度还原渣，进行钢液的脱氧、脱硫、合金化等冶金反应，以精炼钢液。
钢包底部的吹氩搅拌，使钢液与所造的精炼渣充分接触，强化精炼反应，有效去除杂质，促进钢液温度和合金成分的均匀化，为连铸提供温度、成分准确均匀的钢水，协调炼钢与连铸的节奏。
LF合成渣精炼可以更好完成脱硫、脱氧、去除夹杂的任务，从而得到纯净钢水。
1、LF法的精炼原理LF法的工作原理：钢包到站后，将钢包移到精炼工位，加入合成渣料，降下石墨电极插入熔渣中对钢水进行埋弧加热，补偿精炼过程中的温降，同时进行底吹氩搅拌。
LF精炼法通过强化热力学和动力学条件，使钢液在短时间内得到高度净化和均匀。
造白渣进行钢水精炼，可生产超低硫钢和低氧钢。
因此，白渣精炼是LF炉工艺操作的核心，也是提高钢水纯净度的重要保证。
白渣精炼的工艺要点是：①挡渣出钢，控制下渣量小于5kg·t-1钢；②钢包渣改质（一般采用Al2O3-CaO-SiO2系炉渣），控制钢包渣碱度大于2.5～3，渣中W（FeO+MnO）含量小于1.0～3.0%；③保持熔渣良好的流动性和较高的渣温，确保脱硫、脱氧效果；④控制LF炉内为还原性气氛，避免炉渣再次氧化；⑤适当搅拌，避免钢液面裸露，并保证熔池内具有较高的传质速度。

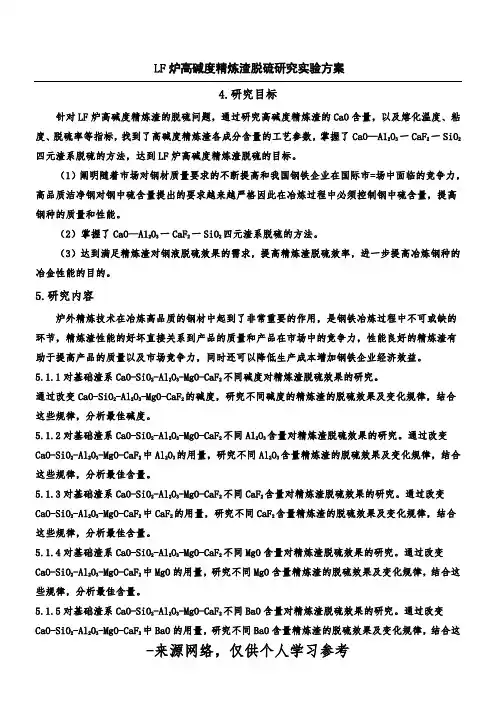

LF炉高碱度精炼渣脱硫研究实验方案4.研究目标针对LF炉高碱度精炼渣的脱硫问题，通过研究高碱度精炼渣的CaO含量，以及熔化温度、粘度、脱硫率等指标，找到了高碱度精炼渣各成分含量的工艺参数，掌握了CaO—A12O3一CaF2一SiO2四元渣系脱硫的方法，达到LF炉高碱度精炼渣脱硫的目标。
（1）阐明随着市场对钢材质量要求的不断提高和我国钢铁企业在国际市=场中面临的竞争力，高品质洁净钢对钢中硫含量提出的要求越来越严格因此在冶炼过程中必须控制钢中硫含量，提高钢种的质量和性能。
（2）掌握了CaO—A12O3一CaF2一SiO2四元渣系脱硫的方法。
（3）达到满足精炼渣对钢液脱硫效果的需求，提高精炼渣脱硫效率，进一步提高冶炼钢种的冶金性能的目的。
5.研究内容炉外精炼技术在冶炼高品质的钢材中起到了非常重要的作用，是钢铁冶炼过程中不可或缺的环节，精炼渣性能的好坏直接关系到产品的质量和产品在市场中的竞争力，性能良好的精炼渣有助于提高产品的质量以及市场竞争力，同时还可以降低生产成本增加钢铁企业经济效益。
5.1.1对基础渣系CaO-SiO2-Al2O3-MgO-CaF2不同碱度对精炼渣脱硫效果的研究。
通过改变CaO-SiO2-Al2O3-MgO-CaF2的碱度，研究不同碱度的精炼渣的脱硫效果及变化规律，结合这些规律，分析最佳碱度。
5.1.2对基础渣系CaO-SiO2-Al2O3-MgO-CaF2不同Al2O3含量对精炼渣脱硫效果的研究。
通过改变CaO-SiO2-Al2O3-MgO-CaF2中Al2O3的用量，研究不同Al2O3含量精炼渣的脱硫效果及变化规律，结合这些规律，分析最佳含量。
5.1.3对基础渣系CaO-SiO2-Al2O3-MgO-CaF2不同CaF2含量对精炼渣脱硫效果的研究。
通过改变CaO-SiO2-Al2O3-MgO-CaF2中CaF2的用量，研究不同CaF2含量精炼渣的脱硫效果及变化规律，结合这些规律，分析最佳含量。
LF工艺操作LF 是一种拥有电弧加热装置的炉外精炼方法，于1971年由日本特殊钢公司提出，它也被叫做钢包加热炉。
LF主体是一个带有底吹氩的钢包，来自转炉或电炉的钢液(无渣)注入到该钢包内，然后钢包被吊车吊运到钢包车上，运往LF处理工位。
在水冷炉盖下方提供三相电极，盖上水冷炉盖，加入高碱度的复合渣，然后通电，那么常压下即可达到埋弧加热的效果。
由于LF处理方法提供电弧加热、复合渣精炼，吹氩搅拌和合金微调等功能，因此LF精炼可达到以下冶金目的：1）通过还原气氛中高碱度复合渣的精炼，LF有很高的脱硫和脱氧能力，钢液中硫含量和溶解氧可降低到20PPm以下，此外夹杂物也可有效的去除。
2) 钢液电弧加热调整钢液温度，加速复合渣熔化；3) 底吹氩方式达到钢液成分和温度的混匀；4) 依靠自动加料系统对钢液进行成分微调。
加热过程转炉出钢1) 钢包条件钢包应当干净，不附带任何残余炉渣；此外，换包周期不能多于4小时，否则钢包必须烘烤加热到1000-1200℃。
钢包内残余钢液或炉渣会引起钢包温降，失去的热量需LF处理补偿，这些因素在LF电脑模型中都需要考虑进去。
2) 挡渣转炉出钢需要进行挡渣，众所周知转炉顶吹终点，钢液中存在一定含量的溶解氧，它与渣中氧保持平衡。
渣中FeO 和 P2O5含量很高。
当还原剂加入钢包钢液中溶解氧含量降低，钢渣间的氧平衡被打破，渣中 FeO 含量减小。
因为炉渣的氧化性降低，发生回磷现象。
因此为了阻止钢液回磷和保证稳定的LF加热过程，转炉出钢要求挡渣。
3)合金和造渣剂的添加为保证钢液成分，出钢过程中需加入合金和还原剂。
LF加热过程钢包精炼工艺包括几个过程，彼此间相互关联。
对于不同钢种，加热操作不尽相同，且处理过程参数均有相关的标准计算模型。
步骤A：搅拌当钢包抵达LF处理位，接通自动快换接头向钢包提供氩气，根据钢种选择不同的吹氩模式。
a) 吹氩量： 150~300Nl/min步骤B：混匀依据钢种提供不同的混匀方法a) 吹氩量： 300~600Nl/minb) 还原剂：硅铁，铝丸不同混匀模式中，还原剂用量是一定的 (~TS).这个步骤分为两个加热阶段，第一阶段持续1分钟，加热速度越慢越好，温度上升大约3℃/mi n，这是起弧阶段。
浅析LF炉精炼渣冶金性能的研究现状[摘要]在钢材的铸造领域中，连铸技术自身的不断完善发展及社会各界对钢材质量需求的提升，钢包精炼炉受到的重视程度越来越大，在很多钢铁冶炼企业的钢包精炼炉中除采用常规化的还原氛埋弧的加热技术、透气砖的吹氩搅拌技术及真空脱气等较为成熟的技术外，合成渣的精炼技术也得到着较为广泛的应用。
文章就目前合成精炼渣所具有的作用及LF炉精炼渣冶金的熔化性能、脱硫性能及发泡性能等重点性能进行研究分析，并就LF炉精炼渣冶金性能的发展趋势等进行简单分析。
【关键字】LF炉；精炼渣；冶金性能炉外精炼作为现代化钢铁冶炼流程中的主要的生产环节，因其高效的性能已经在国内外的很多钢铁制造企业中广泛的采用，并在连铸技术、纯净钢的生产技术的完善以及生产运行成本降低等现实要求之下，与炉外精炼技术相匹配的工艺流程及生产设备逐步完善并迅速普及，精炼炉的种类相对较大，在我国的大部分钢铁冶炼企业中多以LF炉为主要的精炼炉，而与该精炼炉所生产的钢种类别相匹配的精炼渣，需要具有较高的冶金性能。
一.LF炉精炼渣内容概述LF炉渣按照自身的制作形态可以划分为混合型、烧结型、预熔型，其中混合型是由多种合成渣被均匀的混合制成的粒状的混合物，烧结型是由多种合成渣被均匀的混合后被控制在低于熔点的温度而烧结成的混合物，预熔型是由多种合成渣被混合均匀后再被控制在高于熔点的温度下而熔融加工制成。
烧结型与预熔型LF炉渣因为成本等诸多原因，在生产实践中应有的相对较少，使用的较多的是混合精炼渣。
在LF炉精炼的过程中，向钢包中注入被经过特殊比例配制而成的混合渣料，可在电弧的加热处理下熔化成为液态的渣体，从而达到精炼钢液、绝热保温等目的，而精炼渣在具体的钢铁精炼过程中的冶金作用主要是：利用高还原性、合适碱强度的精炼渣料实现钢中的硫及氧被进一步脱除的目的；以提高热效率来实现炉衬的保护；进行钢中所含有的非金属夹杂的吸收，对夹杂实施变性处理，并对钢液进行净化处理；进行冶炼过程中的大气的隔绝，以控制钢水出现吸气现象等。
210吨LF精炼炉高效造渣技术的研究与应用LF精炼炉是钢铁冶炼过程中的重要设备，其主要作用是通过精炼处理，使钢液中的杂质得以除去，从而提高钢水的质量。
而造渣技术则是LF精炼炉操作中的重要环节，能够影响到炉内的化学反应和钢液的质量，因此如何提高LF精炼炉的造渣技术，成为了钢铁行业关注的焦点。
近年来，随着我国钢铁行业对钢水质量和生产效率要求的不断提高，LF精炼炉高效造渣技术的研究与应用受到了广泛关注。
本文将就LF精炼炉高效造渣技术的研究与应用进行深入探讨，以期为相关领域的研究与实践提供一定的参考和借鉴。
一、LF精炼炉高效造渣技术的研究现状LF精炼炉高效造渣技术的研究，主要集中在造渣剂的选择、加入方式及作用机理等方面。
造渣剂是LF精炼炉造渣过程中的关键物质，它能够吸附、包裹和还原钢液中的氧化物、硫化物等杂质，从而提高造渣的效果。
当前，常见的造渣剂主要包括生石灰、石灰石粉、石灰石等，它们能够在造渣过程中脱除氧化铁、硫化铁等有害元素，是LF精炼炉造渣的重要辅助材料。
在造渣剂的选择上，研究人员主要关注其吸附性能、还原能力和成本等因素，通过对造渣剂的物理化学性质进行分析，优化其配比比例和加入方式，以期提高LF精炼炉的造渣效果。
还有很多专家学者从理论角度出发，通过建立数学模型和仿真实验，探讨造渣剂的作用机理，进一步指导LF精炼炉的造渣操作。
研究人员还在LF精炼炉高效造渣技术中开展了大量的实验研究和工程应用，在不断积累经验的基础上，总结了一系列适合不同工艺条件的造渣方案，为钢铁企业提高生产效率、降低生产成本提供了重要的技术支持。
LF精炼炉高效造渣技术的研究成果已经得到了广泛的应用。
目前，我国钢铁企业普遍采用了先进的LF精炼炉高效造渣技术，通过合理选择造渣剂、优化造渣操作，不断提高了钢液的质量，提高了钢水的成材率和合格率，降低了钢材的氧化铁含量，改善了钢材的表面质量和力学性能。
在应用中，LF精炼炉高效造渣技术还得到了多个方面的推广。
LF炉脱硫精炼渣的研究摘要：LF钢包精炼炉是冶炼优质钢的常见设备，具有满意的生产能力，在本次研究中，本文通过分析影响LF炉脱硫的相关因素之后，通过开展实证分析的方法，进一步论证了CaO、氧化亚铁、氧化铝、二氧化硅等物质的影响进行阐述，希望为保证钢铁生产顺利进行奠定基础。
关键词：LF炉；脱硫精炼渣；实证分析前言：目前大气污染问题已经得到全社会的广泛关注，而硫则是大气污染的主要物质，为实现可持续发展的目标，很多钢铁企业都在对生产工艺进行完善，其中LF钢精炼炉可以保持炉内的还原环境，其中的合成渣精炼可以更好的实现脱硫脱氧，其中合成渣精炼效果与生产工艺之间存在之间关系，值得关注。
1.影响脱硫效果的相关因素分析1.1 CaO对脱硫率的影响在脱硫渣中，CaO是影响脱硫的重要因素，这是因为LF炉以CaO作为反应的原料直接完成脱硫，在与炉中的硫元素发生化学反应之后可以形成硫化钙，且随着反应的继续，该物质的脱硫率会有进一步提升，生产实践证明，随着炉渣中碱度较低的情况下，无论氧化铝以及二氧化硅等含量多高，其脱硫率的增长缓慢；但是随着碱度的上升，氧化铝以及二氧化硅的含量提升则可以显著提升脱硫率，其原因为：在二氧化硅以及氧化铝的含量增加可以改善炉渣粘度，最终有效改善脱硫动力学水平。
所以在理想的工况下，CaO的含量应控制在60%以上[1]。
1.2氧化铝与二氧化硅的影响根据上文介绍的内容可知，氧化铝以及二氧化硅会对CaO的脱硫效果产生影响，其中二氧化硅作为离子晶体，该物质含量的增加则可以显著提升渣中的F（-）离子水平，该物质与网状硅酸盐产生化学反应之后可以加快脱硫效率；再加之二氧化硅具有改善渣粘度的效果，可以提供理想的脱硫动力学条件。
同时在渣中添加二氧化硅后可以促进硫化钙的固体破坏提升液相，最终优化脱硫条件。
同时在特定的炉渣成分下，随着氧化铝的水平提升，则炉渣的流动性进一步增强，随着脱硫反应的深入，氧化铝水平与脱硫效果正相关。
