473-MgO含量对高炉炉渣粘度的影响与在线粘度计(黏度-高炉渣)

格式：pdf
大小：1.07 MB
文档页数：7

下载文档原格式

MgO含量和碱度对高炉渣的黏度的影响

s la g w ith p u re chem ica l a ge n ts
图 2 M gO 含量对炉渣黏度的影响 F ig12 Effe c t o f M gO co n te n t o n s la g visco s ity
看出 ,当炉渣中的 M gO 质量分数在 8% ～12%之间时 ,提高炉渣中的 M gO 含量 ,炉渣的黏度和熔化性温度均有所下降. 在相同温度下 ,渣样 A0、 A4和 A5的黏度明显低于其它渣样. 各试样炉渣熔化性温度较低. 能正常冶炼的炉渣黏度为 1 Pa ·s, 1 350 ℃以上的高温区黏度在 014 Pa · s到 017 Pa·s之间 ,变化范围小 ,炉渣的流动性好 ,炉渣低黏度区域增大 ,高炉生产可操作性和安全性有所提高.
21312 A l2O3 质量分数为 1410%时 ,M gO 质量分数为 10% 时 , 碱度变化对炉渣黏度的影响
R2
1110
1110 1110 1110 1110 1110 1110 1115 1120 1125 1105 1110 1115 1120 1125
2 实验结果及讨论
211 化学渣与现场渣对比实验化学渣与现场渣对比实验结果如图 1所示.
由图 1可以看出 ,相同成分的现场渣与化学渣 ,在高温下的流动性相差不多 ,只是化学渣的熔化性温度较高. 这主要是由于现场渣中含有某些微量成分所致 ,同时也说明这些微量成分对炉渣的流动性没有明显作用 ,但对炉渣的熔化温度及熔化性温度有较大的影响. 根据该组实验也可以说明现场渣样与化学渣样之间有良好的相似性. 212 A l2 O 3 质量分数为 1410 %时 , M gO 含量变
为 8%时 ,碱度变化对炉渣黏度的影响以唐钢第二炼铁厂现场高炉渣为基础 ,实验结果如图 3 所示. 该组实验固定 A l2 O3 质量分数为 1415% ,M gO 质量分数为 810% , 碱度拟定为 1115, 1120, 1125.

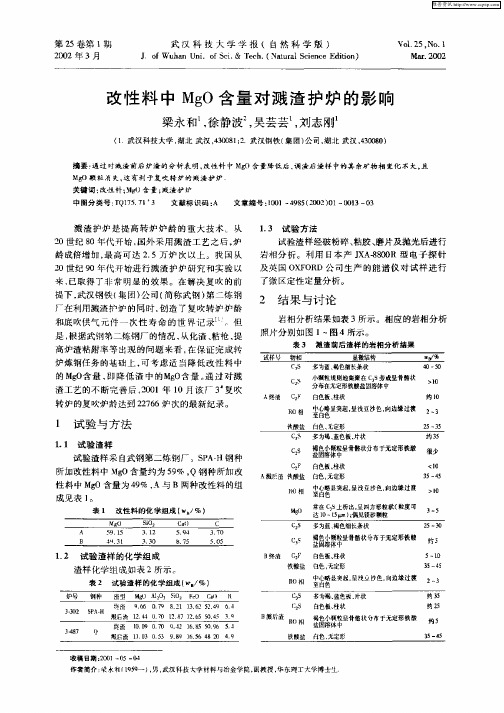

改性料中MgO含量对溅渣护炉的影响

关键词：改性料；０台量；Ｍｇ谶渣护炉中图分类号：Ｑ７．１Ｔ１５７３文献标识码：＾文章编号：０１— ９５（０２０ —０１０１０４８２０）１０３— ３
溅渣护炉是提高转炉炉龄的重大技术。从２０世纪８Ｏ年代开始，国外采用溅渣工艺之后，炉龄成倍增加，高可达２５万炉次以上。我国从最．２０世纪９ｏ年代开始进行溅渣护炉研究和实验以
来，已取得了非常明显的效果。在解决复吹的前
１３试验方法．
试验渣样经破粉碎、胶、片及抛光后进行粘磨岩相分析。利用日本产ＪＡ８０Ｒ型电子探针Ｘ－８０及英国ＯＦＤ公司生产的能谱仪对试样进行ＸＯＲ
图７ＳＡ－溅后渣中ＣＦ和铁酸盐胶ＰＨ结相的形貌与组成１ —铁酸盐胶结相；—ｃＦ２，表６微区成分ｃ／。％）
Ｍｇ＾２ＳＯ０】Ｏｉ２
１２ｌ．８２３４５
①碱度较高（于３９） ②渣中ＭＯ含量高大．％；ｇ（大于９；％）③渣中ＴｅＦ变化较大； ③渣中的Ｍ舶均达到饱和。
１试验与方法
１１试验渣样．
试验渣样采自武钢第二炼钢厂。ＳＡＨ钢种Ｐ— 所加改性料中Ｍ０含量约为５％，ｇ９Ｑ钢种所加改性料中ＭｇＯ含量为４％，９Ａ与Ｂ两种改性料的组

MgO含量对高炉炉渣粘度的影响

保持高炉炉渣合适的流动性 ,适当控制炉渣的粘度与高炉生产的顺行密切相关。影响炉渣粘度的因素很多 ,其中两个重要的因素是炉渣温度和成分。在高炉生产过程中 ,当炉温相对稳定时 ,炉渣粘度主要受其成分的影响。随着对生铁质量要求的进一步提高 ,特别是随着低硅生铁冶炼技术的推广 ,在高炉生产中 ,出现不断提高炉渣二元碱度和 Al2 O3 含量的发展趋势。但是 ,随着炉渣二元碱度的提高 ,渣中高熔点的 2CaO ·SiO2 大量增加 ,使炉渣粘度大幅度提高 , 炉渣的流动性变差。并且 , 随着炉渣中 Al2 O3 含量的升高 ,渣中容易出现高熔点矿物尖晶石 (其熔化温度可达 2 135 ℃) [2] ,这种矿物尖晶石的结晶能力很强 ,在炉渣中极易结晶形成固体 ,造成炉渣粘度大 ,流动性差。在低硅生铁冶炼技术的研究过程中 ,国内外冶金研究者发现 ,适当提高炉渣中的 MgO 含量 ,不仅可抑制硅的还原 ,还可改善炉渣的流动性 ,使炉渣具有较好的冶金性能。但是 ,目前有关 MgO 是如何改
式中 ,η———熔渣粘度 , ×01 1 Pa ·s ; K ———仪器常数 ( K = 81 549) ;τ———电机转动周期 ,τ= 31 7 s ;Ω——— 电机转速 (Ω= 60/τ) ,r/ min ;Δt ———时频数显仪显示的时间差 ,s ;Φ———实验设备在熔渣中转动时吊丝的扭角 , (°) ;Φ0 ———吊丝扭转初始角 (°) ,实验中为设备在空气中转动时的扭角 ,为保证实验结果精确 ,每个渣样测试前均重新测定该值。实验中 , K、Φ0 、τ均为固定值。因此 ,通过测定 Δt 即可计算得到熔渣的粘度。实验所用的吊丝长度为 120 mm ,直径为 01 3 mm ,材质为铍铜 ,石墨测头尺寸为 <18 mm ×230 mm ,用硅钼棒炉对炉渣进行加热。 11 2 渣样配制实验配制了两组共 6 个渣样 ,第一组 (编号为 1 、 2 、3) 炉渣的二元碱度 R = 1 ,MgO 含量 (质量分数 , 下同) 分别为 9 %、11 %和 13 % ,Al2 O3 含量为 12 % ; 第二组 (编号为 4 、5 、6) 炉渣的二元碱度 R = 11 2 ,其它条件与第一组相同 ,渣样成分组成见表 1 。采用降温定点测定法测试渣样的粘度。具体测试过程为 :首先在硅钼棒炉内将渣样的温度升至指定温度 ,恒温 30 min ,待熔渣的温度和成分均匀后 , 通过粘度计测定不同温度下熔渣的粘度 ,直至熔渣粘度过大无法继续测定为止。

MgO含量对高炉渣性能的影响研究

ｔｎｔｉｈｌｇｃｎｉｒｖｌｇｆｕｄｔｎｔｂｌｔ．ｅｎｔｅｓａａｍｐｏｅｓａｉｉａｄｓａｉｙｌｙｉ
ＫｅｒｓＢＦｓｇｙｗｏｄ：ｌ；Ｍｇｏｔｎ；ｆｉｉ；ｓａｉｔａＯｃｎｅｔｌｄｔｕｙｔｂｌｙｉ
低硅生铁冶炼适宜的炉渣组成应在黄长石
随着二元碱度和ＡＯ含量的提高，１炉渣的熔化
性温度不断升高，渣的稳定性，别是热稳定性炉特
变差，使高炉生产容易出现炉凉的问题。因而，在低硅生铁冶炼过程中，高炉生产对炉渣的性能，特别是其流动性和稳定性提出了更高的要求。
Ｖｏ．９．．１２Ｎｏ１Ｆｅ２０ｂ．０６
ＭｇＯ含量对高炉渣性能的影响研究
何环宇王庆祥韩秋影，，
（．湖北省钢铁冶金重点实验室（汉科技大学）湖北武汉，３０１１武，４０８；
２邯郸钢铁集团有限责任公司，．河北邯郸，５０５０６１）摘要：结舍理论分析，就高炉渣中ＭＯ含量对炉渣流动性和稳定性的影响进行了实验分析果表明，当ｇ，结适提高高炉渣中ＭＯ含量，ｇ炉渣粘度下降，流动性改善，定性提高。稳
ＨＥｕ — ｕ。ＷＮｉ —ｉｇ，ＡｉｙｇＨａｎｙＡＧＱｎｘｎＨＮＱｕｉｇａ —ｎ
，
（．ＨｂｉｒｎｋｇａｄＳｅｋｎｅａｏｔｒ，ｈｎＵｉｅｓｙｏＳｉｃｎｅｈｏｏｙ１ｕｅＩｍａｉｎｔｌｉｇＫｙＬｂｒｏｙＷｕａｎｖｒｉｆｃｎｅａｄＴｃｎｌ，ｏｎｅｍａａｔｅｇ

6_高炉炉渣适宜氧化镁含量分析_赫戈森

2 6#高炉炉渣 MgO 含量统计分析
6#高炉 1 － 5 月炉渣 MgO 含量统计的直方图如图 1 所示。
图 1 高炉炉渣镁含量直方图
26
甘肃冶金
第 35 卷
从图 1 看，6#高炉炉渣 MgO 含量总体控制水平是低于 8． 9% ，而且大多在 8． 5% 左右。
6#高炉 1 － 5 月炉渣 MgO 含量统计图如图 2 所示。
7 结语
通过对 2013 年 1 － 5 月 6 #高炉炉渣中的 MgO 含量的分析得出：
⑴6#高炉炉渣中的 MgO 主要来自自产精矿，只要稳定了烧结矿中自产精矿的配比量就稳定了炉渣中的 MgO 含量。
⑵从炉渣 MgO、Al2 O3 含量对炉渣脱硫能力的影响分析结果得出，炉渣的 MgO / Al2 O3 比在 0． 75 左右时脱硫效果明显。要实现该镁铝比，一方面炉渣中适宜的镁含量在 8． 5% 左右，另一方面生产上要稳定烧结配加黑鹰山、进口精矿配矿比例，稳定炼铁配加进口球比例。
从图 5 看，焦比从 1 月至 4 月初是基本稳定的（休减风及 4 月中旬后除外），那么入高炉的总含 S 量基本上也是稳定的。这样，影响铁水 S 含量的主要因素就包括炉渣 CaO / SiO2 、炉渣 MnO 含量、炉渣 MgO 含量、炉渣 Al2 O3 含量等。
从统计结果看，由于炉渣的碱度基本稳定（ 1． 06 左右），所以对生铁硫含量影响较小。炉渣 MnO 含量主要由铁料带入，总体含量水平较低，所以对生铁 S 含量的影响也较小。那么炉渣中的 MgO、Al2 O3 对铁水的 S 含量影响如图 6、图 7 所示。
另外，影响铁水中硫含量的因素还有焦碳中的硫含量大小、块矿带入的硫量大小、烧结矿碱度等，但目前这些因素影响幅度都较小。这里就不再说述。

《高炉炼铁技术》项目8任务8.2炉渣的性能

(4)对炉衬寿命的影响。当炉渣的熔化性温度高于高炉某处的炉墙温度时，在此炉墙处炉渣容易凝结而形成渣皮，对炉衬起到保护作用。易熔炉渣的熔化性温度低，则在此处炉墙不能形成保护炉衬的渣皮，相反由于其流动性过大会冲刷炉衬。
7
二、炉渣粘度
1.炉渣粘度的概念炉渣粘度是流动性倒数。粘度是指流动速度不同的两层液体之间的内摩擦系数。粘度越大，流动性越差。炉渣黏度单位在高炉上用Pa.S（帕.秒）表示，过去用 “泊”（P）为单位。 1P=0.1Pa.S
10
(1)炉渣的碱度（CaO/SiO2） CaO与SiO2是炉渣中的主要成分，二者之和常高达70%～ 80%以上，原料条件不变时，碱度（CaO/SiO2）在一定程度上决定了炉渣的熔化性，粘度和脱硫能力。
(2)MgO MgO对炉渣粘度的影响，在一定范围内随着MgO的增加
粘度下降。碱度不变而MgO增加时，这种作用更明显，三元
(4)FeO
FeO能显著降低炉渣粘度。一般终渣含FeO很少，约0.5%右，影响不大。
(5)MnO
MnO对炉渣粘度的影响和FeO相似。所不同的是FeO对酸性影响较强烈，而MnO对碱性影响较大。
12
(6)CaS
CaS在渣中小于7%时能降低炉渣的粘度。这是由于CaS在高炉中都是由CaO与S作用的结果。生成了CaS实际上就是降低了炉渣中CaO的成分，所以CaS降低炉渣粘度可看成是炉渣中CaO减少的结果。 (7)CaF2
4
5
3.炉渣熔化性对高炉冶炼的影响
(1)对软熔带位置高低的影响。难熔炉渣开始软熔温度较高，从软熔到熔化的范围较小，则在高炉内软熔带的位置低，软熔层薄，有利于高炉顺•。行。当难熔炉渣在炉内温度不足的情况下可能黏度升高，影响料柱透气性，这不利顺行。易熔炉渣在高炉内软熔带位置较高，软熔层厚，料柱透气性差。另一方面易熔炉渣流动性能好，有利于高炉顺行。

高炉炉渣成分对炉料粘度的影响研究

高炉炉渣成分对炉料粘度的影响研究解巍;宿成;董方【摘要】通过对高炉炉渣成分整理,利用方差分析方法,得出不同温度下MgO,Al2 O3,碱度与炉渣粘度的线性关系.试验结果表明:在高温条件下温度对黏度的影响最大,远超化学成分的影响.但随着温度的降低,化学成分的影响逐渐显现,数据为高炉生产提供了理论参考.【期刊名称】《内蒙古科技大学学报》【年(卷),期】2016(035)002【总页数】4页(P148-151)【关键词】高炉炉渣;成分;粘度【作者】解巍;宿成;董方【作者单位】内蒙古科技大学材料与冶金学院,内蒙古包头014010;内蒙古包钢(集团)公司生产部,内蒙古包头014010;内蒙古包钢(集团)公司生产部,内蒙古包头014010;内蒙古科技大学材料与冶金学院,内蒙古包头014010【正文语种】中文【中图分类】TF534.1随着包钢自产烧结矿、球团矿品位的提高和进口铁矿石数量的增加、高炉喷煤比的不断增大及自产焦炭中灰分的增加, 这些因素必然会使炉渣成分和性能发生改变，保持高炉炉渣合适的流动性, 适当控制炉渣的粘度与高炉生产的顺行密切相关.影响炉渣粘度的因素很多, 其中两个重要的因素是炉渣温度和成分.高炉炉渣性能对高炉操作、配矿成分和生铁成本产生重要影响.因此，系统研究目前炉渣粘度性能对高炉顺产意义重大.试验研究方案采用三因素四水平的正交试验设计，研究碱度，MgO，Al2O3含量对炉渣的粘度的影响.试验所用炉渣以包钢某高炉炉渣为基础，配加纯化学试剂来调整炉渣中的碱度，MgO，Al2O3含量.探寻不同碱度，MgO，Al2O3含量对高炉炉渣黏度的影响.测试采用东北大学研发的 RTW-10熔体物性测定仪(旋转法)进行[1]，利用降温定点测定方法.首先，将炉渣试样的温度升至指定温度1 500 ℃下恒温 30 min，待熔渣的温度和化学成份均匀后测定该温度下的熔渣粘度；而后，开始降逐次测定各温度点下熔渣的粘度.采用某高炉炉渣成分，利用RTW-10熔体物性测定仪测定不同成分和不同试验温度条件下炉渣的粘度，试验结果见表1.从表1极差数据中可以看出，极差越大的因素，对炉渣黏度的影响越大.在1 480 ℃条件下，虽然MgO极差相比其它两者略高，但相差较小.而1 450 ℃时，Al2O3与碱度的极差增加，碱度增加的幅度较大，MgO极差略有下降.1 420 ℃到1360 ℃条件下，Al2O3的极差大大提高，远远大于其余二者.碱度极差在1 420 ℃几乎没有变化，而在1 360 ℃下降幅度较大.由此可见，在高温条件下温度对黏度的影响最大，远超化学成分的影响.随着温度的降低，化学成分的影响逐渐显现，尤其是Al2O3其对黏度的影响随温度的下降越来越大，成为主要影响因素，远超碱度和MgO对粘度的影响.利用Origin 7.5软件对数据进行方差分析，得到不同温度下，MgO，Al2O3碱度对粘度影响的线性关系.其中Y1 480，Y1 450，Y1 420，Y1 380，Y1 360为温度1 480 ℃，1 450 ℃，1 420 ℃，1 380 ℃，1 360 ℃时的黏度，X1，X2，X3分别为MgO，Al2O3含量和自由碱度.Y1 480=0.365 8-0.007 X1+0.01 X2-0.223 X3Y1 450=0.536 3-0.009 X1+0.015 X2-0.389 X3 (2)Y1 420=0.497 2-0.007 X1+0.024 X2-0.427 X3 (3)Y1 380=0.181 6-0.002 X1+0.046 X2-0.365 X3 (4)Y1 360=0.045 3-0.002 X1+0.059 X2-0.369 X3 (5)从回归方程可见，在实验室研究的高炉渣成分配比下，提高碱度，MgO含量，可以降低炉渣黏度；提高Al2O3含量则提高炉渣黏度.渣中MgO[2,3]含量可避免渣中出现高熔点的正硅酸钙(2CaO·SiO2)，还可带入较多的O2-离子，减少Si-O，Al-O阴离子团的聚合度，破坏它们的网状结构，形成简单的单、双四面体结构，该结构的炉渣熔化温度较低，炉渣粘度低，流动性较好. 提高炉渣的二元碱度(CaO/SiO2)，能使熔渣中 O2-活度增大，使硅氧复合阴离子解体，从而使熔渣粘度下降，流动性改善.但当碱度>1.20时[4]，炉渣的粘度上升，炉渣的矿物结构发生了变化，炉渣中正硅酸钙(2CaO·SiO2)的数量增加，这部分高熔点矿物容易在炉渣中产生非均匀相，使炉渣熔化性温度急剧升高，流动性变差，短渣的性能逐渐增强，炉渣的稳定性也变差.随着Al2O3含量的增加，炉渣中Al2O3吸收氧离子构成 (AlO4)5-复合阴离子团的数量也随之增加，容易形成结晶能力很强的高熔点复杂化合物，如尖晶石(MgO·Al2O3，熔点为2 135 ℃)，铝酸一钙(CaO·Al2O3，熔点为1 600 ℃)等；形成大量的非均匀相，很容易结晶出固体存在于炉渣熔体中, 造成炉渣的粘度越来越大, 流动性变差.(1)高温条件下温度对黏度的影响最大，远超化学成分的影响.随着温度的降低，化学成分的影响逐渐显现；(2)在实验炉渣成分配比内，MgO对炉渣粘度影响随炉温波动甚微；(3)在炉温较低的情况下，Al2O3与碱度的变化将对炉渣产生较大影响.【相关文献】[1] 邹祥宇，张伟，王再义，等. 碱度和Al2O3含量对高炉炉渣性能的影响[J]. 鞍钢技术，2008，(4)：20-23.[2] 何环宇，王庆祥，曾小宁. MgO含量对高炉炉渣粘度的影响[J]. 钢铁研究学报，2006，(6)：11-14.[3] 茅沈栋，杜屏. 降低MgO含量对高炉渣粘度和熔化性温度的影响[J]. 钢铁研究学报，2015，27(9)：33-36.[4] 杨建炜. 高Al2O3高炉渣冶金性能的研究[D].保定：河北理工大学，2005.。

F,MgO对包钢高炉渣性能影响的实验研究

F,MgO对包钢高炉渣性能影响的实验研究
朱文玲;赵文广;安胜利
【期刊名称】《内蒙古科技大学学报》
【年(卷),期】2006(025)001
【摘要】根据目前包钢高炉渣的成分采用二次回归方法配制合成渣,通过对合成渣的粘度、熔化性温度及熔化区间的测定,研究F和MgO对包钢高炉渣性能的影响程度,寻求适宜的高炉渣成分.实验结果表明,当炉渣中w(F)≤1%时,CaF2具有降低炉渣开始熔化温度,增加炉渣熔化区间,降低炉渣热焓,降低炉渣粘度和炉渣熔化性温度的作用.随着炉渣中MgO的质量分数的增加,炉渣的热稳定性提高,炉渣粘度降低,当w(MgO)=11.652%时,熔化性温度达到最高值.
【总页数】5页(P8-12)
【作者】朱文玲;赵文广;安胜利
【作者单位】内蒙古科技大学,材料与冶金学院,内蒙古,包头014010;内蒙古科技大学,材料与冶金学院,内蒙古,包头014010;内蒙古科技大学,材料与冶金学院,内蒙古,包头014010
【正文语种】中文
【中图分类】TF524
【相关文献】
1.MgO对包钢烧结矿粘结相性能的影响 [J], 赵艳霞;罗果萍;郝志忠;柏京波
2.MgO含量对龙钢高炉渣黏度影响的实验研究 [J], 杨双平;柳浩;巨建涛;郭清海
3.MgO含量对高炉渣性能的影响研究 [J], 何环宇;王庆祥;韩秋影
4.MgO含量对高炉渣粘度影响的实验研究 [J], 何环宇;王庆祥;曾小宁
5.MgO含量对重钢高炉渣冶金性能的影响研究 [J], 李仁生;赵仕清;张晓林;宋明明;因版权原因，仅展示原文概要，查看原文内容请购买。

MgO含量对中钛高炉渣粘度及熔化性温度影响研究_徐恒旭

［ 5 ］根据对实验结果的分析，结合高炉实际生产及实验
2． 2． 2 MgO 含量变化对炉渣熔化性温度的影响利用 45° 切通过实验测试得到的粘度－温度曲线图，线法，得到实验渣样熔化性温度，其随 MgO 含量变化如图 2 所示。
设备温度负荷，选取 1 500℃ 和 1 420℃ 两个温度点对炉渣粘度随渣中 MgO 含量变化规律进行分析，图 2 （ a ）和图 2 （ b）分别为 1 500℃ 和 1 420℃ 时炉渣粘度随 MgO 含量变化关系图。根据图 3（ a）所示，实验条件下，1 500℃ 时 MgO 含量变化对炉渣粘度影响规律：当渣中 MgO 含量 10% 时，炉渣粘度达到实验最高点 0． 33 Pa·s，随着渣中 MgO 含
［ 4 ］ 2－理论，因碱性氧化物 MgO 含量增加，熔渣中的 O 离子 2－增加，而炉渣中的 TiO2 属酸性氧化物，当其吸附 O 离子
形成大的含钛离子团时，与熔渣中的金属钙阳离子结合率增加，易形成高熔点矿物钙钛矿（ 1 970℃ ），另外，随渣中 MgO 含量的增加，炉渣组分平衡状态改变，成渣过程中如镁橄榄石（ 1 890℃ ）、镁蔷辉石方镁石（ 2 800℃ ）、（ 1 598℃ ）、镁铝尖晶石（ 2 135℃ ）等高熔点矿物生成量明显增加，直接导致炉渣熔化性温度急剧上升。 3） MgO 含量由 12% 增至 14% ，因 MgO 含量增加至 12% 左右以后，炉渣中各矿相趋于稳定，渣中高熔点矿物如方镁石（ 2 800℃ ）、镁橄榄石（ 1 890℃ ）、镁铝尖晶石（ 2 135℃ ）等高熔点矿物随 MgO 含量增加而增加，其增量与 MgO 增量成线性关系，此阶段测试结果呈现为炉渣熔化性温度持续小幅增加。 2． 2． 3 MgO 含量变化对炉渣粘度的影响

Factsage计算MgO含量对高炉渣粘度的影响

１计算原理
在Ｗｉｎｄｏｗｓ系统下的操作方便的ＦａｃｔＳａｇｅ软件包含的数据库的内容丰富，且拥有强大的计算功能］。Ｆａｃｔｓａｇｅ６．４为其最新版本，数据库为计算与模拟复杂的工业生产过程提供了有利的理论支撑。其在冶金反应过程的优化，冶金原燃料、炉渣物理化学性能的预测，材料设计等领域得到了广泛的应用。本文应用Ｆａｃｔｓａｇｅ热力学软件的Ｅｑｕｉｌｂ、ｖｉｓｃｏｓｉｔｙ和ＰｈａｓｅＤｉｇａｍ三个处理模块，Ｅｑｕｉｌｂ模块是Ｆａｃｔ－
２ＭｇＯ含量对ＣａＯ—ＳｉＯ一ＡｌｚＯ。一ＭｇＯ四元渣系粘度的影响
本次计算中配制了７个渣样，计算ＭｇＯ含量在６～１２区间，１为一梯度递加进行。考虑到高炉出渣温度在１４５０ ℃左右，因此拟定实验温度Ｔ拟定在１２００～１５００ ℃之间，渣系碱度Ｒ—１．Ｏ５，Ａｌ。Ｏ。一
近年来，随着进口矿比例的增加，大量配加外矿后炉渣中成分不稳定，对炉渣的粘度提出了更高的要求。炉渣粘度受诸多因素的影响，主要是炉渣温度和炉渣成分Ｌ１］。在高炉生产中，炉温相对稳定；炉渣成分对炉渣粘度影响很大，ＭｇＯ含量对高炉渣粘度的影响很明显。通过对ＭｇＯ含量和碱度对炉渣冶金性能的实验研究，寻求合理的炉渣成分及其控制区间，并通过对检测结果的分析，找出影响高炉渣流动性的主要原因，为高炉生产提供指导ｌ５］。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

万方数据
　万方数据
　万方数据
　万方数据
MgO含量对高炉炉渣粘度的影响
作者：何环宇，王庆祥，曾小宁， HE Huan-yu， WANG Qing-xiang， ZENG Xiao-ning
作者单位：武汉科技大学材料与冶金学院,湖北,武汉,430081
刊名：
钢铁研究学报
英文刊名：JOURNAL OF IRON AND STEEL RESEARCH
年，卷(期)：2006,18(6)
被引用次数：15次
1.吴俐俊;程惠尔基于MATLAB的高炉渣系成分优化[期刊论文]-钢铁研究学报 2004(04)
2.王俭渣图集 1989
3.王常珍冶金物理化学研究方法 1982
4.姚国良;杜珊高炉冶炼低硅低硫铁的炉渣性能研究 1992(03)
1.何环宇.王庆祥.曾小宁MgO含量对高炉渣粘度影响的实验研究[期刊论文]-武汉科技大学学报(自然科学版) 2002,25(4)
2.龚坚.王庆祥.何环宇.周晖.Gong Jian.Wang Qingxiang.He Huanyu.Zhou Hui电炉新铁料及冶炼效果[期刊论文]-炼钢2000,16(4)
3.何环宇.王庆祥.韩秋影.HE Huan-yu.WANG Qing-xiang.HAN Qiu-ying MgO含量对高炉渣性能的影响研究[期刊论文]-武汉科技大学学报（自然科学版）2006,29(1)
4.李晓红.赵元秋.郝志忠.赵文广.安胜利.石世斌.LI Xiao-hong.ZHAO Yuan-qiu.HAO Zhi-zhong.ZHAO Wen-guang .AN Sheng-li.SHI Shi-bin CaF2对高炉炉渣性能影响的研究[期刊论文]-内蒙古科技大学学报2008,27(1)
5.吴长生.李玉华.邱金龙.王平.韩凤光.Wu Changsheng.Li Yuhua.Qiu Jinlong.Wang Ping.Han Fengguang梅钢高炉渣流动性能的实验研究[期刊论文]-冶金丛刊2009(5)
6.金哲男.徐家振.王景旭.李景峰Al2O3对镍电炉渣粘度的影响[期刊论文]-东北大学学报(自然科学版)
2002,23(9)
7.王庆祥.何环宇渣-铁反应脱硫动力学研究[会议论文]-2001
8.王庆祥.何环宇提高渣-铁脱磷反应效果的理论分析[期刊论文]-钢铁研究2001(5)
9.王明军.张丙怀.阳海彬.刁岳川.王朝东.WANG Ming-jun.ZHANG Bing-huai.YANG Hai-bin.DIAO Yue-chuan. WANG Chao-dong高炉炉渣粘度性能预测系统[期刊论文]-中国冶金2008,18(2)
10.王庆祥.何环宇渣-铁反应脱硫动力学研究[期刊论文]-包头钢铁学院学报2001,20(3)
1.郭宪臻.魏国.沈峰满.牛卫军煤粉-菱镁石混合喷吹对安钢高炉操作的影响[期刊论文]-东北大学学报：自然科学版 2011(10)
2.杨金福高炉渣合适镁铝比的试验研究与分析[期刊论文]-南方金属 2012(5)
3.李学付.方贻留.杨金福.马继波.杨雄文济钢高炉高Al2O3炉渣渣系优化试验研究[期刊论文]-山东冶金 2011(5)
4.吴长生基于实验设计的炉渣流动性能研究[期刊论文]-数理统计与管理 2010(6)
5.王竹民.吕庆.李福民.张淑会邯钢高炉渣的熔化性能[期刊论文]-钢铁研究学报 2009(5)
6.杜长坤.杨静.赵贤哲.石永敬.尤静林.高绪东超高Al2O3含量高炉渣的黏度及脱硫行为[期刊论文]-钢铁研究学报 2013(7)
7.闫魁红.唐顺兵大型高炉炉前作业的生产组织[期刊论文]-钢铁研究 2012(2)
8.宋亚超.王平.李家新.孙乐飞马钢4000 m3高炉高Al2O3炉渣渣系优化实验研究[期刊论文]-安徽工业大学学报（自然科学版） 2009(4)
9.范晓慧.李文琦.甘敏.陈许玲.袁礼顺.季志云.余志元.黄晓贤.苏道MgO对高碱度烧结矿强度的影响及机理[期刊论文]-中南大学学报（自然科学版） 2012(9)
10.杨双平.刘新梅.石自新.韩婧翼钢高炉炉渣的冶金性能研究[期刊论文]-钢铁研究 2008(4)
11.侯利明.刘丽丽.张作泰.王习东高FeO渣系黏度的试验研究及预报模型[期刊论文]-钢铁 2012(7)
12.赵晓辉.张朝晖.巨建涛.焦志远.刘俊平CaF2-SiO2-Al2O3-CaO-MgO渣系熔化温度的实验研究[期刊论文]-热加工工艺 2013(9)
13.李杰.张玉柱.刘卫星.邢宏伟.龙跃高炉渣调质作为矿渣纤维原料[期刊论文]-环境工程学报 2013(12)
14.巨建涛.吕振林.焦志远.赵俊学CaF2-SiO2-Al2O3-CaO-MgO五元渣系的电导率[期刊论文]-钢铁研究学报
2012(8)
引用本文格式：何环宇.王庆祥.曾小宁.HE Huan-yu.WANG Qing-xiang.ZENG Xiao-ning MgO含量对高炉炉渣粘度的影响[期刊论文]-钢铁研究学报 2006(6)。
