建筑构造 门窗构造

门窗在建筑立面构图中的影响也较大，它的尺度、比例、形状、组合、透光材料的类型等，都影响着建筑的艺术效果。

铁艺门二、门窗构造分类•1、按门窗的开启方式分类•（1）平开门窗(P)：门窗扇向内开或向外开。

（2） 推拉门窗(L)：门窗扇启闭采用横向移动方式（3） 折叠门(窗D)：开启时门窗扇可以折叠在一起,门窗的开启不影响空间使用。

折叠门（4） 转门窗(Z)：门窗扇以转动方式启闭。

转窗包括上悬窗、下悬窗、中悬窗、立转窗等。

转窗转门玻璃转门转门侧边及上下门缝采用密封刷立轴转门•（5） 弹簧门(T)：装有弹簧合页的门，开启后会自动关闭。

•（6） 其它门：包括卷帘门(J)、升降门、上翻门、伸缩门、感应门等。

卷帘门上翻门地下室防火密闭门卷帘门上翻门有时也用于车库大门升降门钢质防火卷帘•伸缩门•弧形自动感应门•自动感应门•不同形式门窗在住宅中的应用门的开启形式(a)平开门；(b)弹赞门；（c）推拉门；(d)折叠门；(e)转门；(f)上翻门；(g)升降门；(h)卷帘门窗的开启方式(a)固定窗；(b)平开窗；(c)上悬窗；(d)中悬窗；(e)下悬窗；(f)立转窗；(g)垂直推拉窗；(h)水平推拉窗；(i)百叶窗百叶窗金属或塑钢窗的排水口•铝镁合金推拉门⏹闭门器⏹通向疏散楼梯的电梯间防火门⏹阻燃密封带•木质防火门•防火防盗门•钢质防火门保温隔声门门扇内部构造一般保温门和隔声门的门缝处理•隔声门隔声门及隔声前室•一般由两根竖直的边框和上框组成。

当门带有亮子门框时，还有中横框，多扇门则还有中竖框。

•门框的断面形式与门的类型、层数有关，同时应利于门的安装，并应具有一定的密闭性。

门框的断面形式与尺寸2、平开窗的构造组成•窗框、窗扇、玻璃、五金零件等。

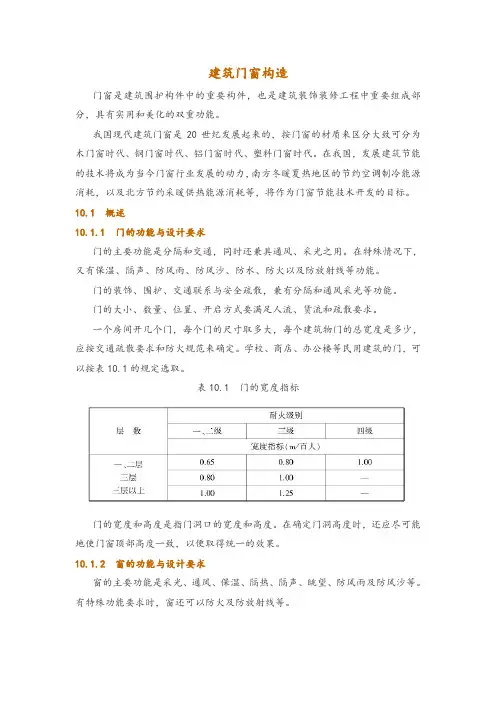

建筑门窗构造门窗是建筑围护构件中的重要构件，也是建筑装饰装修工程中重要组成部分，具有实用和美化的双重功能。

我国现代建筑门窗是20世纪发展起来的，按门窗的材质来区分大致可分为木门窗时代、钢门窗时代、铝门窗时代、塑料门窗时代。

在我国，发展建筑节能的技术将成为当今门窗行业发展的动力，南方冬暖夏热地区的节约空调制冷能源消耗，以及北方节约采暖供热能源消耗等，将作为门窗节能技术开发的目标。

10.1 概述10.1.1 门的功能与设计要求门的主要功能是分隔和交通，同时还兼具通风、采光之用。

在特殊情况下，又有保温、隔声、防风雨、防风沙、防水、防火以及防放射线等功能。

门的装饰、围护、交通联系与安全疏散，兼有分隔和通风采光等功能。

门的大小、数量、位置、开启方式要满足人流、货流和疏散要求。

一个房间开几个门，每个门的尺寸取多大，每个建筑物门的总宽度是多少，应按交通疏散要求和防火规范来确定。

学校、商店、办公楼等民用建筑的门，可以按表10.1的规定选取。

表10.1 门的宽度指标门的宽度和高度是指门洞口的宽度和高度。

在确定门洞高度时，还应尽可能地使门窗顶部高度一致，以便取得统一的效果。

10.1.2 窗的功能与设计要求窗的主要功能是采光、通风、保温、隔热、隔声、眺望、防风雨及防风沙等。

有特殊功能要求时，窗还可以防火及防放射线等。

①采光。

窗的大小应满足窗地比的要求。

窗地比指的是窗洞面积与房间净面积的比值。

采光标准见表10.2。

表10.2 采光标准窗的透光率是影响采光效果的重要因素，透光率是指窗玻璃面积与窗洞口面积的比值。

②通风。

在确定窗的位置及大小时，应尽量选择对通风有利的窗型及合理的布置，以获得较好的空气对流。

③围护功能。

窗的保温、隔热作用很大。

窗的热量散失，相当于同面积围护结构的2～3倍，占全部热量的1/4～1/3。

窗还应注意防风沙、防雨淋。

窗洞面积不可任意加大，以减少热损耗。

④隔声。

窗是噪声的主要传入途径。

一般单层窗的隔声量为15～20 dB，约比墙体隔声少3/5。

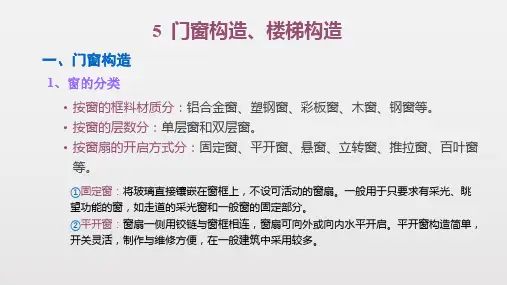

5 门窗构造、楼梯构造一、门窗构造1、窗的分类•按窗的框料材质分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。

•按窗的层数分：单层窗和双层窗。

•按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等。

①固定窗：将玻璃直接镶嵌在窗框上，不设可活动的窗扇。

一般用于只要求有采光、眺望功能的窗，如走道的采光窗和一般窗的固定部分。

②平开窗：窗扇一侧用铰链与窗框相连，窗扇可向外或向内水平开启。

平开窗构造简单，开关灵活，制作与维修方便，在一般建筑中采用较多。

③悬窗：窗扇绕水平轴转动的窗。

按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗，上悬窗和中悬窗的防雨、通风效果好，常用作门上的亮子和不方便手动开启的高侧窗。

④立转窗：窗扇绕垂直中轴转动的窗。

这种窗通风效果好，但不严密，不宜用于寒冷和多风沙的地区。

⑤推拉窗：窗扇沿着导轨或滑槽推拉开启的窗，有水平推拉窗和垂直推拉窗两种。

推拉窗开启后不占室内空间，窗扇的受力状态好，适宜安装大玻璃，但通风面积受限制。

⑥百叶窗：窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相连接，有固定式和活动式两种。

百叶窗的采光效率低，主要用作遮阳、防雨及通风。

2、窗的尺度与组成窗的尺度应根据采光、通风的需要来确定，同时兼顾建筑造型和《建筑模数协调统一标准》等的要求。

为了确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为800~1200mm，宽度不大于500mm；上、下悬窗的窗扇高度为300~600 mm；中悬窗窗扇高度不大于1200mm，宽度不大于1000mm；推拉窗的高宽均不宜大于1500mm。

窗一般由窗框、窗扇和五金零件组成。

窗框是窗与墙体的连接部分，由上框、下框、边框、中横框和中竖框组成。

窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上冒头、下冒头、边梃和窗芯(又叫窗棂)组成骨架，中间固定玻璃、窗纱或百叶。

五金零件包括铰链、插销、风钩等。

3、窗在墙洞中的位置窗在墙洞中的位置主要根据房间的使用要求和墙体的厚度来确定。
