9 门窗构造9.1 窗9.1.1窗的作用和分类9.1.1.1 窗的作用采光和通风，同时有眺望观景、分隔室内外空间和围护作用。
兼有美观作用。
9.1.1.2 窗的分类1、按开启方式分类：固定窗、平开窗、悬窗、立转窗、推拉窗等。
2、按框料分类：木窗、彩板钢窗、铝合金窗和塑料窗，以及塑钢窗、铝塑窗等复合材料的窗。
3、按层数分类：单层窗和多层窗。
4、按镶嵌材料分类：玻璃窗、百叶窗和纱窗等。
9.1.2 窗的组成和尺度组成：主要由窗框、窗扇、五金零件和附件等四部分组成。
图9-2为平开木窗的组成示意。
尺度：既要满足采光、通风与日照的需要，又要符合建筑立面设计及建筑模数协调的要求。
我国大部分地区标准窗的尺寸均采用3M 的扩大模数。
9.1.3 平开木窗的构造9.1.3.1 窗框组成：由边框、上、下框（中竖框、中横框）组成。
在构造上应有裁口及背槽处理，裁口亦有单裁口和双裁口之分。
1、窗框断面窗框断面尺寸应考虑接榫牢固，常见窗框的断面形式及尺寸见图9-3。
图9-3 窗框断面形式及尺寸(单位：mm)2、窗框安装塞口法：在墙砌好后再安装窗框，采用塞口时洞口的高、宽尺寸应比窗框尺寸大10～30mm 。
立口法：在砌墙前即用支撑先立窗框然后砌墙，框与墙的结合紧密，但是立樘与砌图9-2 窗的组成墙工序交叉，施工不便。
（1）窗框在墙中的位置：内平(窗框与墙内表面相平)、外平、居中三种情况(图9-4)。
图9-4 窗框在墙中的位置及防水处理（2）窗框与窗扇的防水措施：在内开窗的下口和外开窗的中横框处，都是防水的薄弱环节，仅设裁口条还不能防水，一般需做披水条和滴水槽，以防雨水内渗；在近窗台处做积水槽和泄水孔，以利于渗入之雨水排出窗外。
9.1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。
窗扇由上下冒头和边梃榫接而成，有的还用窗芯(也叫窗棂)分格(图9-5)。
1、断面形状与尺寸窗扇一般厚度取35～42mm，以采用40mm者较多。
纱窗扇的框料厚度可小些，一般为30mm左右。
2、玻璃的选择与安装选择玻璃应兼顾窗的使用及美观要求。
玻璃厚度的选用，与窗扇分格的大小有关。
单块面积小的，一般2mm或3mm厚，单块面积较大时，可选用5rmm或6mm厚的玻璃。
玻璃的安装一般用油灰嵌固。
对于不会受雨水侵蚀的窗扇玻璃，也可用小木条镶钉。
图9-5 玻璃窗扇的构造9.1.4 铝合金窗构造9.1.4.1 铝合金门窗的用料铝合金窗是以窗框的厚度尺寸来区分各种铝合金窗的称谓。
铝合金基本窗的最大洞口尺寸及开启扇尺寸与窗的形式及框料的用材有关见教材表9-2。
铝合金窗所采用的玻璃根据需要可选择普通平板玻璃、浮法玻璃、夹层玻璃、钢化玻璃及中空玻璃等。
9.1.4.2 铝合金窗的构造常见形式有固定窗、平开窗、滑轴窗、推拉窗、立轴窗和悬窗等，一般多采用水平推拉式。
9.1.4.3 铝合金窗的安装先在窗框外侧用螺钉固定钢质锚固件，安装时与洞口四周墙中的预埋铁件焊接或锚固在一起，玻璃嵌固在铝合金窗料中的凹槽内，并加密封条。
窗框固定铁件，除四周离边角150mm设一点外，一般间距不大于400～500mm。
其连接方法有：①采用墙上预埋铁件连接；②墙上预留孔洞埋入燕尾铁脚连接；③采用金属膨胀螺栓连接④采用射钉固定，如图9-7所示。
窗框固定好后窗洞四周的缝隙一般采用软质保温材料填塞。
填实处用水泥砂浆抹留5-8mm 深的弧形槽。
槽内嵌密封胶。
9.1.5 塑钢门窗 以改性硬质聚氯乙烯(简称UPVC)为主要原料，加上一定比例的稳定剂、着色剂、填充剂、紫外线吸收剂等辅助剂，经挤出机挤出成型为各种断面的中空异型材。
经切割后，在其内腔衬以型钢加强筋，用热熔焊接机焊接成型组装制作成门窗框、扇等，配装上橡胶密封条、压条、五金件等附件而制成的门窗。
它较之全塑门窗刚度更好，自重更轻，造价适宜。
塑钢门窗具有抗风压强度好、耐冲击、耐久性好、耐腐蚀、使用寿命长的等点。
9.1.5.1 塑钢门窗的材料异型材一般是中空的，为了提高门窗框、扇的热阻值，将排水孔道与补筋空腔分隔，可以做成为双腔室，以至多腔室；如图9-8所示。
图9-7 铝合金窗框与墙体的连接构造 防腐涂膜 密封胶防腐蚀涂膜 密封胶图9-8 型材空腔的构造为了提高硬质聚氯乙烯中空异型材的刚性和窗扇窗框的抗风压强度，在塑料窗用主型材内腔中放入钢质或铝质异型材增强。
9.1.5.2 塑钢推拉窗的构造常用的塑钢窗有固定窗、平开窗、水平悬窗与立式悬窗及推拉窗等。
9.1.5.3 塑钢门窗框与墙体的连接1、假框法：做一个与塑钢门窗框相配套的镀锌铁金属框，框材厚一般3mm，预先将其安装在门窗洞口上，抹灰装修完毕后再安装塑钢门窗。
2、固定件法：门窗框通过固定铁件与墙体连接，先用自攻螺钉将铁件安装在门窗框上，然后将门窗框送入洞口定位。
3、直接固定法：即在墙体内预埋木砖，将塑钢门窗框送入窗洞口定位后，用木螺钉直接穿过门窗型材与木砖连接。

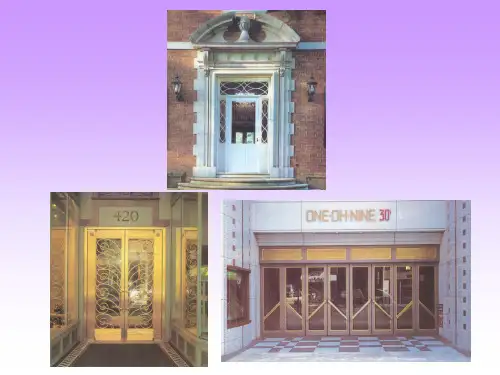

9.2 门9.2.1 门的作用和分类9.2.1.1 门的作用主要用途是交通联系和围护，在建筑的立面处理和室内装修中也有着重要作用。
9.2.1.2 门的分类1、按开启方式分类：平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等。
2、按门所用材料分：木门、钢门、铝合金门、塑料门及塑钢门、全玻璃门等。
3、按门的功能分：普通门、保温门、隔声门、防火门、防盗门、人防门以及其他特殊要求的门等。
9.2.2 平开门的组成和尺度组成：主要由门框、门扇、亮子和五金零件组成，如图9-12所示。
洞口尺寸：可根据交通、运输以及疏散要求来确定。
一般情况下，门的宽度为：800～1000mm(单扇)，1200～1800mm(双扇)。
门的高度一般不宜小于2100mm，有亮子时可适当增高300～600mm。
对于大型公共建筑，门的尺度可根据需要另行确定。
9.2.3平开木门的构造9.2.3.1门框1、门框的断面形状和尺寸门框的断面形状与窗框类似，但门框的断面尺寸要适当增加，如图9-13所示。
图9-12 平开木门的组成图9-13 门框的断面形状和尺寸（单位：mm）2、门框的安装门框的安装与窗框相同，分立口和塞口两种施工方法。
工厂化生产的成品门，其安装多采用塞口法施工。
３、门框与墙的关系门框在墙洞中的位置同窗框一样，有门框内平、门框居中和门框外平三种情况。
门框的墙缝处理与窗框相似，但应更牢固。
门窗靠墙一边开防止因受潮而变形的背槽，并做防潮处理。
门框外侧的内外角做灰口，缝内填弹性密封材料。
9.2.3.1门扇1、夹板门夹板门门扇由骨架和面板组成，骨架通常采用（32～35）mm×（34～36）mm的木料制做。
2、镶板门镶板门门扇由骨架和门芯板组成。
骨架一般由上冒头、下冒头及边梃组成，有时中间还有中冒头或竖向中梃。
门芯板可采用木板、胶合板、硬质纤维板及塑料板、玻璃等。
9.2.4 铝合金门铝合金门的特性与铝合金窗相同。
铝合金门型材系列尺寸见教材表9-3。
门的开启方式可以推拉，也可采用平开。
铝合金门的构造及施工方法可参照铝合金窗的构造做法。
9.2.5 塑料门与塑钢门塑料门与塑钢门的特性、材料、施工方法及细部构造可参照塑料窗与塑钢窗的构造做法。
9.3 其它门窗9.3.1彩板钢门窗概念：彩板钢门窗是以彩色镀锌钢板，经机械加工而成的门窗。
特点：具有质量轻、硬度高、采光面积大、防尘、隔声、保温密封性好、造型美观、色彩绚丽、耐腐蚀等特点。
安装：彩板门窗断面形式复杂，种类较多，通常在出厂前就已将玻璃装好，在施工现场进行成品安装。
彩板门窗有带副框和不带副框的两种。
安装时，先用自攻螺钉将连接件固定在副框上，并用密封胶将洞口与副框及副框与窗樘之间的缝隙进行密封。
当外墙装修为普通粉刷时，常用不带副框的做法，即直接用膨胀螺钉将门窗樘子固定在墙上。
9.3.2 特种门窗9.3.2.1 保温门窗对寒冷地区及冷库建筑，为了减少热损失，应做保温门窗。
保温门窗设计的要点在于提高门窗的热阻，减少冷空气渗透量。
保温门采用拼板门，双层门心板，门心板间填以保温材料。
9.3.2.2 隔声门窗对录音室、电话会议室、播音室等应采用隔声门窗。
为了提高门窗隔声能力，除铲口及缝隙需特别处理外，可适当增加隔声的构造层次；避免刚性连接，以防止连接处固体传声；当采用双层玻璃时，应选用不同厚度的玻璃。
9.3.2.3 防火门窗防火门可分为甲、乙、丙三级，其耐火极限分别为1.2h、0.9h、0.6h。
防火门不仅应具有一定的耐火性能，且应关闭紧密、开启方便。
常用防火门多为平开门、推拉门。
它平时是敞开的，一旦发生火灾，须关闭且关闭后能从任何一侧手动开启。
用于疏散楼梯间的门，应采用向疏散方向开启的单向弹簧门。
当建筑物设置防火墙或防火门窗有困难时，可采用防火卷帘代替防火门，但必须用水幕保护。
防火门可用难燃烧体材料如木板外包铁皮或钢板制作，也可用本或金属骨架外包铁皮，内填矿棉制作，还可用薄壁型钢骨架外包铁皮制作。
9.4 玻璃幕墙9.4.1 玻璃幕墙分类按构造方式分：有框和无框、点支承玻璃幕墙。
在有框玻璃幕墙中，又有明框和隐框两种。
按施工方法分：现场组装(构件式幕墙)和预制装配(单元式幕墙)两种。
9.4.2 玻璃幕墙构造玻璃幕墙是在施工现场将金属边框、玻璃、填充层和内衬墙，以一定顺序进行安装组合而成。
如图9-23。
9.4.2.1金属框的断面与连接方式1、金属框常用断面形式金属边框可用铝合金、铜合金、不锈钢等型材制作。
2、竖梃与楼板的连接竖梃通过连接件固定在楼板上，连接件的设计与安装，要考虑竖梃能在上下、左右、前后三个方向均可调节移动，图9-23 构件式玻璃幕墙示意图所以连接件上的所有螺栓孔都设计成椭圆形的长孔。
3、竖梃与横档的连接竖梃与横档通过角形铝铸件或专用铝型材连接。
铝角与竖梃、铝角与横档均用螺栓固定。
4、竖梃与竖梃的连接竖梃的高度等于层高。
相邻层间的竖梃需要通过套筒来连接，竖梃与竖梃之间应留有15～20mm的空隙，以解决金属的热胀问题。
考虑到防水，还需用密封胶嵌缝。
9.4.2.2 明框幕墙的玻璃安装明框幕墙的玻璃安装在明框玻璃幕墙中，玻璃是镶嵌在竖梃、横档等金属框上，并用金属压条卡住。
玻璃与金属框接缝处的防水构造处理是保证幕墙防风雨性能的关键部位。
接缝构造目前国内外采用的方式有三层构造层，即密封层、密封衬垫层、空腔，如图9-27所示。
图9-27 明框玻璃与铝框的连接实例9.4.2.3 隐框幕墙玻璃板块的制作与安装在隐框玻璃幕墙中，金属框隐蔽在玻璃背面。
因此，它需要制作一个从外面看不见框的玻璃板块，然后采用压块、挂钩等方式与幕墙的主体结构连接，如图9-28所示。
(a)压块连接；(b)挂钩连接图9-28隐框幕墙玻璃板块安装图9.5 遮阳设施9.5.1绿化遮阳对于低层建筑来说，绿化遮阳是一种经济而美观的措施，可利用搭设棚架，种植攀缘植物或阔叶树来遮阳。
