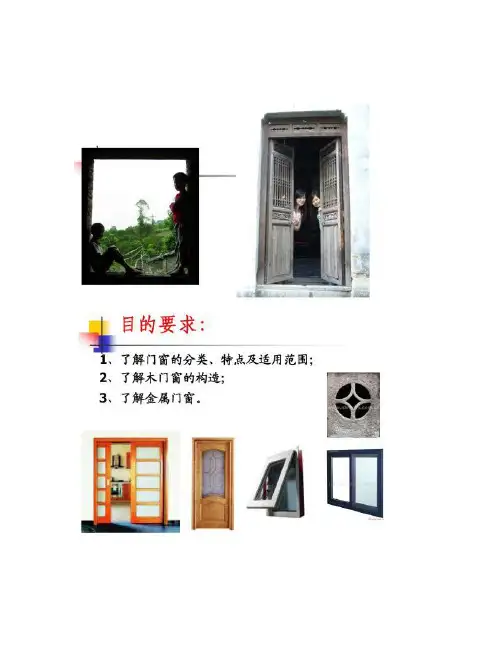

门窗在建筑立面构图中的影响也较大,它的尺度、比例、形状、组合、透光材料的类型等,都影响着建筑的艺术效果。
铁艺门二、门窗构造分类•1、按门窗的开启方式分类•(1)平开门窗(P):门窗扇向内开或向外开。
(2) 推拉门窗(L):门窗扇启闭采用横向移动方式(3) 折叠门(窗D):开启时门窗扇可以折叠在一起,门窗的开启不影响空间使用。
折叠门(4) 转门窗(Z):门窗扇以转动方式启闭。
转窗包括上悬窗、下悬窗、中悬窗、立转窗等。
转窗转门玻璃转门转门侧边及上下门缝采用密封刷立轴转门•(5) 弹簧门(T):装有弹簧合页的门,开启后会自动关闭。
•(6) 其它门:包括卷帘门(J)、升降门、上翻门、伸缩门、感应门等。
卷帘门上翻门地下室防火密闭门卷帘门上翻门有时也用于车库大门升降门钢质防火卷帘•伸缩门•弧形自动感应门•自动感应门•不同形式门窗在住宅中的应用门的开启形式(a)平开门;(b)弹赞门;(c)推拉门;(d)折叠门;(e)转门;(f)上翻门;(g)升降门;(h)卷帘门窗的开启方式(a)固定窗;(b)平开窗;(c)上悬窗;(d)中悬窗;(e)下悬窗;(f)立转窗;(g)垂直推拉窗;(h)水平推拉窗;(i)百叶窗百叶窗金属或塑钢窗的排水口•铝镁合金推拉门⏹闭门器⏹通向疏散楼梯的电梯间防火门⏹阻燃密封带•木质防火门•防火防盗门•钢质防火门保温隔声门门扇内部构造一般保温门和隔声门的门缝处理•隔声门隔声门及隔声前室•一般由两根竖直的边框和上框组成。
当门带有亮子门框时,还有中横框,多扇门则还有中竖框。
•门框的断面形式与门的类型、层数有关,同时应利于门的安装,并应具有一定的密闭性。
门框的断面形式与尺寸2、平开窗的构造组成•窗框、窗扇、玻璃、五金零件等。
门框的安装方式
木窗的尺度为使窗坚固耐久,一般平开木窗的窗扇高度为800-
1200mm,宽度不宜大于50mm,上下悬窗的窗扇高度为300-600mm,中悬窗窗扇高不宜大于1200mm,宽度不宜大于1000mm;推拉窗高宽均不宜大于
1500mm。
对一般民用建筑用窗,各地均有通用图,各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸,需要时只要按所需类型及尺度大小直接选用。
小结门和窗是房屋的重要组成部分属围护结构 1、门按其开启方式通常有平开门、弹簧门、推拉门、折叠门、转门等。
平开门是最常见的门。
门洞的高宽尺寸应符合现行《建筑模数协调统一标准》。
2、窗的开启方式有平开窗、固定窗、悬窗、推拉窗等。
窗洞尺寸通常采用3M数列作为标志尺寸。
3、平开门由门框、扇、等组成。
木门扇有镶板门和夹板门两种构造,平开窗是由窗框、窗扇、五全及附件组成。
4、钢门窗分为实腹式和空腹式两种,其中实腹式钢门窗抗腐性优于空胶式。
为便于使用、运输钢门窗在工厂中制作成基本门窗单元,需要时用拼料组合成较大尺度的门窗。
5、铝合金门窗和塑料门窗以其优良的性能,得到广泛运用。

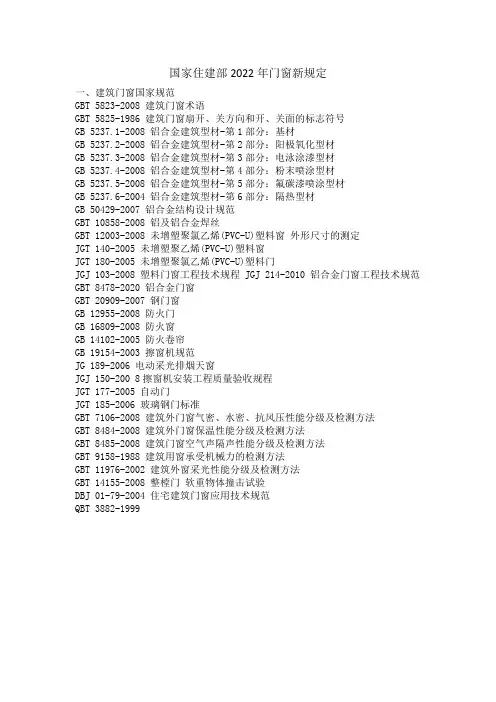

国家住建部2022年门窗新规定一、建筑门窗国家规范GBT 5823-2008 建筑门窗术语GBT 5825-1986 建筑门窗扇开、关方向和开、关面的标志符号GB 5237.1-2008 铝合金建筑型材-第1部分:基材GB 5237.2-2008 铝合金建筑型材-第2部分:阳极氧化型材GB 5237.3-2008 铝合金建筑型材-第3部分:电泳涂漆型材GB 5237.4-2008 铝合金建筑型材-第4部分:粉末喷涂型材GB 5237.5-2008 铝合金建筑型材-第5部分:氟碳漆喷涂型材GB 5237.6-2004 铝合金建筑型材-第6部分:隔热型材GB 50429-2007 铝合金结构设计规范GBT 10858-2008 铝及铝合金焊丝GBT 12003-2008 未增塑聚氯乙烯(PVC-U)塑料窗外形尺寸的测定JGT 140-2005 未增塑聚乙烯(PVC-U)塑料窗JGT 180-2005 未增塑聚氯乙烯(PVC-U)塑料门JGJ 103-2008 塑料门窗工程技术规程 JGJ 214-2010 铝合金门窗工程技术规范GBT 8478-2020 铝合金门窗GBT 20909-2007 钢门窗GB 12955-2008 防火门GB 16809-2008 防火窗GB 14102-2005 防火卷帘GB 19154-2003 擦窗机规范JG 189-2006 电动采光排烟天窗JGJ 150-200 8擦窗机安装工程质量验收规程JGT 177-2005 自动门JGT 185-2006 玻璃钢门标准GBT 7106-2008 建筑外门窗气密、水密、抗风压性能分级及检测方法GBT 8484-2008 建筑外门窗保温性能分级及检测方法GBT 8485-2008 建筑门窗空气声隔声性能分级及检测方法GBT 9158-1988 建筑用窗承受机械力的检测方法GBT 11976-2002 建筑外窗采光性能分级及检测方法GBT 14155-2008 整樘门软重物体撞击试验DBJ 01-79-2004 住宅建筑门窗应用技术规范QBT 3882-1999。
