《汽车机械与电气识图》课件 项目一 任务1 制图国标规定和制图工具的使用共27页文档

15～20mm，间隔为3mm。
• 3）图线重叠 • 画线顺序如下：可见轮廓线→不可见轮廓线→轴线和对称
中心线→双点画线。
• 5.尺寸标注 • 绘图时，必须严格遵守国家标准（GB/T 16675.2—2012、
GB/T 4458.4—2003）的规定。
• 1)基本要求 • 尺寸标注的基本要求是正确、齐全、清晰。 • 2）基本规则 • 图样中所标注的尺寸是最后完工尺寸，否则应另加说明。
• 其他绘图工具还有橡皮、小刀、胶带纸及曲线板等。
• 一、选择题
• （1）图样是技术性文件，它能表达（
）的意图。
• A. 生产者
B. 设计者
• C. 使用者
D. 参观者
• （2）国家标准规定，图样中的线性尺寸大小均以（ ）为单位，在尺寸数字后面不必加注计量单位名称。
• A. mm
B. cm
• C. dm
以图样上标注的尺寸数值来确定的。（
）
• （5）只有正确使用绘图工具，才能绘制出规题 • （1）比例1:2和2:1的区别是什么？ • （2）尺寸标注的要求是什么？尺寸标注的四要素指的是
什么？ • （3）常用的绘图工具有哪些？
谢谢
•
图2-1-1 固定开口扳手的实物图
• 只有绘制出图2-1-2所示的该固定开口扳手的图样，才能 按照图样的要求生产出合格的产品。国家标准对图样的绘 制有一系列的规定，绘图时必须严格执行国家标准，才能 绘制出合格的图样。
•
图2-1-2 固定开口扳手的部分图样
一、制图国家标准
• 表达一个物体形状最直接的图形是立体图，浅显易懂，富 有立体感。但这种表达方法不能反映物体的真实形状，也 不能直接用于指导生产，所以在工程上常用图样来表达。

❖ 标准幅面共有五种，其尺寸见表1-1，绘制图样时 应优先采用这些幅面尺寸。必要时可以沿幅面加 长、加宽，加长幅面尺寸在GB/T14689—2008中 另有规定。
结束
1.1.1 图纸幅面及格式(GB/T14689—1993)
表1-1 幅面及图框尺寸（mm）
结束
1.1.1 图纸幅面及格式(GB/T14689—2008)
结束
项目一 识图基础知识
学习目标：
❖ 观察图样的图框、标题栏、能说出图纸的幅面。 ❖ 观察图样的图形，能说出图形中的格式、比例和字体的号数。 ❖ 观察图样的尺寸标注，指出图中有哪些标注尺寸，并能说出
图中每部分结构的尺寸数字。 ❖ 总结出构成机械图样的基本要素。 ❖ 通过作图，初步了解多边形和圆弧连接的作图原理，基本方
❖ 锥度符号按图1-18（b）绘制，符号方向应与锥度方向一致。 锥度标注在与指引线相连的基准线上，如图1-18（c）所示。
结束
1.3.4 圆弧连接
概念： 用一圆弧光滑地连接相连相邻两已知线段。 实质：就是要使连接圆弧与相邻线段相切，以达到光滑
连接的目的。
作图步骤：（1）求连接圆弧的圆心；
（2）找出连接点即切点的位置； （3）在两连接点之间作出连接圆弧。
绘图墨水干得较快，适用于直线笔。
(5)刀片，用于削铅笔和修改图纸上的墨线。 (6)胶带纸，用于固定图纸。
结束
1.3 几何作图
❖ 主要内容
等分线段 圆的内接正六边形 斜度和锥度 圆弧连接
结束
1.3.1 等分线段
❖ 分割一下场线段为几等份的方法如图1-15所示。步骤如 下：
过已知直线段AB的一个端点A任作一射线AC，由此端点起在射 线上以任意长度截取几等份;

三角板的用法
4．比例尺
常用的比例尺为三棱尺，它有三个尺面， 刻有六种不同比例的刻度，如1:100、 1:200…1:600等。当使用某一比例时，可直接 按尺面上所刻的数值，用分规截取或直接读 出该线段的长度。
5．曲线板
曲线板用于描绘非圆曲线。作图时， 首先徒手将一系列点依次连接，然后从曲 线的一端开始，在曲线板上找出与该曲线 吻合的一段，至少与3个点吻合，并用铅笔 沿曲线板将该段曲线加深，但不一次描完， 留下一段，待再次与曲线板吻合后再描圆有许多种画法，这里介绍两种常用的 画法。 1. 同心圆法 2. 四心法
(一)同心圆法如图（a）所示，已知长轴AB、 短轴CD。以Ｏ为圆心，分别以长半轴OA和短 半轴OC为半径作同心圆。由圆心Ｏ作若干射 线分别与两圆相交，由大圆上的各交点
作短轴的平行线再由小圆上的
各交点作长轴的平行线，每两
（3）尺寸数字，尺寸数字用来表示机件的真实大小。线 性尺寸的数字一般应注写在尺寸线的上方，也允许写 在尺寸线的中断处。
1.1.3 常用几何作图形画法
四、椭圆
一、等分 作图
三、圆弧 连接
二、斜度 和锥度
一、等分作图
1. 等分直线段 将一条直线段任意等分可以采用平行线
法。
2. 等分圆周或作圆的内接正多边形 将圆进行三等分、四等分、六等分或作
2．分规
分规用以截取或等分线段。分规的两 腿端部都有钢针，当两腿合拢时，两针尖 应重合于一点。从比例尺上量取长度时， 切忌用尖刺入尺面。当量取若干段相等线 段时，可令两个针尖交替地作为旋转中心， 使分规沿着不同的方向旋转前进。
分规的画法
三. 绘图用品
1.铅笔
绘图时要使用绘图铅笔作图。铅芯的软硬程 度用H、B表示。字母“H”表示硬性铅芯，“H” 之前的数值越大，表示铅芯越硬，颜色越淡；字 母“B”表示软性铅芯，“B”之前的数值越大， 表示铅芯越软，颜色越黑；字母“HB”表示软硬 适中的铅芯。绘制图样时，常用H或2H型的铅笔 画底稿；用HB或H型铅笔写字、标注尺寸；用HB 或B型铅笔加深图线；在加深圆或圆弧时，圆规 的铅芯应比画直线的铅芯软一号。

3、你对本次任务学习的建议：
江苏汽车技师学院精品课程 《汽车机械与电气识图》
练习册P7、8
江苏汽车技师学院精品课程 《汽车机械与电气识图》
O1
●
C1
R
R-R2
O2 ●C2
江苏汽车技师学院精品课程 《汽车机械与电气识图》
江苏汽车技师学院精品课程 《汽车机械与电气识图》
扳手右端钳口部分是什么图形，如何作图呢？
二、等分圆周或作正多边形
将一圆分成所需要的份数即是等分圆周的问题。 作图时可以用三角板、丁字尺配合等分，也可用圆规等分。 较常用的等分有三等分、六等分、十二等分、五等分，下面分 别予以介绍。
两圆外切： 两圆中心距等于两圆的半径之和 中心距 A=R1+R2 两圆心连线和圆的交点即是切点。
江苏汽车技师学院精品课程 《汽车机械与电气识图》
用半径为R的圆弧连接两已知圆弧（外切）
⑴ 以O1为圆心，R1+R为半径 画圆弧。
⑵ 以O2为圆心，R2+R为半径 画圆弧。
⑶ 分别连接O1O3、O2O3
求得两个切点。
步骤
图例
说明
画基准 线和手 柄轮廓
根据定位尺寸 4.5 和 95 画 出 基 准线，连接画 出手柄轮廓线。 （绘图过程尺 寸不需标出）
画扳手 头部弯 头处已 知线段
根 据 尺 寸 16 作 出正六边形， 再由R18和两个 R9 圆 弧 作 出 扳 手头部弯头的
部分，圆弧连 接点为1和2。
江苏汽车技师学院精品课程 《汽车机械与电气识图》
江苏汽车技师学院精品课程 《汽车机械与电气识图》
一、制图国家标准的基本规定 二、绘图工具和仪器的使用
江苏汽车技师学院精品课程 《汽车机械与电气识图》

比例
1:1 5:1 2:1 5×10:1 2×10:1 1×10:1 1:2 1:5 1:10 1: 2×10 1: 5×10 1: 1×10

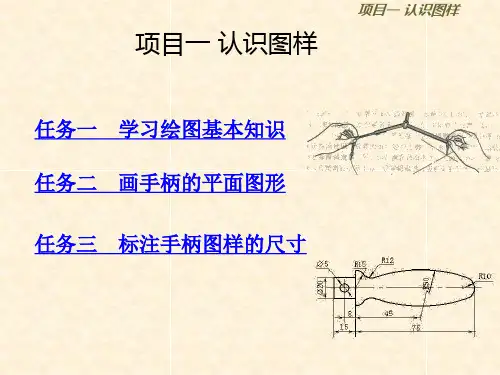

项目一 认识图样
【需要注意】
不论图形采用何种比例，在图样上读到的 尺寸都是零件的实际尺寸，与选取的比例 无关。
项目一 认识图样
任务二 画手柄的平面图形
[任务目标] 学会绘制手柄的平面图形。 [任务准备] 三角板，圆规，图纸，橡皮，铅笔。
线性尺寸数字的书写方法二
项目一 认识图样
项目一 认识图样
(3)角度数字一律写在中断处，且水平书写。
一般角度数 字的书写
必要时的 书写方式
项目一 认识图样
(4)尺寸数字不能被任何图线通过，否则应该将该图 线断开。
三、标注尺寸的符号及缩写词
项目一 认识图样
球体直径的 标注
球体半径的标注
省略注法
项目一 认识图样
尺寸线略超过断 裂处的边界
项目一 认识图样
(5)没有足够的位置画箭头或者写数字时，允许 用圆点或者斜线代替箭头。
3.尺寸数字
项目一 认识图样
(1)尺寸数字一般写在尺寸线的上方，也允许写在 中断处。
尺寸数字的注写位置
项目一 认识图样
(2)线性尺寸数字的注写有如下2种方法
方法一：在30°范围内 方法一：不在30°范围内
[任务目标]
掌握图样的尺寸标注规则，并能正确标注尺寸。
[任务准备]
任务二中绘制的手柄图样，三角板，HB铅笔、 橡皮。
【理论知识】
项目一 认识图样
一、基本规则
(1)机件的真实大小应以图样上所注的尺寸数值 为依据，与图形的大小及绘图的准确度无关。

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
《汽车机械与电气识图》课件 项目一
任务1 制图国标规定和制图工具的使
用
1—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克

图1-53 非45°倒角的注法
一、等分线段
等分线段是将一条已知线段平均分成几等份的作图方法。
图1-54 三等分线段
一、等分线段
B
A
123
5 4
二、等分圆周作正多边形
已知正三角形外接圆直径，作正三角形。 作图方法如图1-55所示，具体步骤如下。
图1-55 圆内接正三角形的画法
已知正五边形外接圆直径，作正五边形。作图方法如图1-56所示。
二、尺寸的组成及标注
（1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心 线引出，如图1-29所示。也可利用轮廓线、轴线或对称中心线作尺寸界线。
图1-28 尺寸的组成
图1-29 尺寸界线的画法
（2）当表示曲线轮廓上各点的坐标时，可将尺寸线或其延长线作 为尺寸界线，如图1-30所示。
图1-30 曲线轮廓的尺寸注法
图1-12 长仿宋体汉字示例
字母和数字包括阿拉伯数 字、罗马数字、拉丁字母及少 数希腊字母。按字宽d与字高h 的关系情况，可分为A型（字 宽d为h/14）和Ｂ型（字宽d为 h/10）。在同一图样上，只允 许选用一种形式的字体。
字母和数字可写成直体和 斜体，一般多采用斜体。斜体 字的字头向右倾斜，与水平基 准线成75°，如图1-13所示。
绘图时所用的比例应根据图样的用途与被绘对象的复杂程度来选取。 为了看图方便，建议尽量按照工件的实际大小画图，即1∶1比例。若工件 太大或太小，则应采用缩小或放大比例画图，并应优先用表1-5中的常用比 例。必要时，也可以选用表1-6中的可用比例。
一般情况下，一个图样应选用一种比例。根据专业制图的需要，同一 图样可选用不同比例，即某个视图或某一部分可采用不同的比例（如局部 放大图），但必须另行标注。另行标注时，要按图1-11所示来标注。

四、圆弧连接
1．圆弧连接的几何原理
· 如图1-40所示。
2．圆弧连接的基本形式
· 圆弧连接的基本形式如表1-9所示。
五、椭圆
1．椭圆的近似画法（四心圆法）
· 如图1-41所示。
2．椭圆的精确画法（同心圆法）
· 如图1-42所示。
任务四 平面图形的分析与画法
任务引出
· 绘制如图1-43所示手柄图形时，怎样 入手，各线段的画图顺序如何安排？
பைடு நூலகம்
相关知识
一、图纸幅面和格式GB/T14689 —2008）
1．图纸幅面
· 绘制图样时，应优先采用表1-1所规定的 基本幅面，如图1-2中粗实线所示。
· 必要时，也允许选用表1-2所规定的加 长幅面，如图1-2中细实线所示。
· 还允许选择表1-3所规定的加长幅面， 如图1-2中虚线所示。
2．图框格式
· 三角板两块为一副，三角板与丁字尺配 合使用，如图1-21、1-22、1-23所示。
二、分规、圆规和铅笔
· 分规是用来移置尺寸或等分线段的，分 规等分线段时常用试分法，如图1-24所示。
· 绘制较大直径的圆时，应调节圆规的 针尖及铅芯尖各约垂直于纸面，如图1-25 所示。
· 画粗实线的铅笔，铅芯磨削成宽度为d （粗实线宽）的四棱柱形，其余铅芯磨削 成圆锥形，如图1-26所示。
1．基本规则
2．尺寸组成
· 如图1-16所示，一个完整的尺寸一般 包括尺寸界线、尺寸线（尺寸线终端箭头 或斜线）及尺寸数字。
（1）尺寸界线。
（2）尺寸线。
· 尺寸线终端有箭头和斜线两种形式， 如图1-17所示。
（3）尺寸数字。
· 国家标准《技术制图 简化表示法》 （GB/T16675.2—1996）要求标注尺寸时， 应尽可能使用符号和缩写词，常见的符号及 缩写词见表1-7。

O2 O1
O
求连接弧圆心
O2
K1
O1
K2
O
求切点K1、K2
O2 O1
O
画连接圆弧
5.椭圆的画法
椭圆是一种常见的非圆曲线，通常用四心圆法画椭圆。一般已知椭
圆的长短轴。
E
C
L
F O4
M
A
B
O1 O O3
K
O2
N
D
ppt课件
25
§1-3 平面图形的分析和画法
φ20 φ30
一、平面图形的尺寸分析
1.定形尺寸
例：已知圆锥台的锥度为1:3，作圆锥台。
1:3
F
C
A
O
B
L
E
D
★ 自A点在轴线上量取 AO=3个单位长度得O点。
★ 过O点作轴线的垂线BC， 截取OC=OB=0.5个单位长 度,即BC:AO=1:3,连接AB、 AC得圆锥体，其锥度为 1:3 。
★ 过E点作EM平行于AB， 过点F作FN平行于AC。
ppt课件
21
4.圆弧连接
1）圆弧连接的基本作图原理：
★ 与已知直线相切的圆弧（半径为R）圆心轨迹是一条直线，该直线 与已知直线平行，且距离为R。从求出的圆心向已知直线作垂直线，垂 足就是切点K。
★ 与已知圆弧（O1为圆心，R1为半径）相切的圆弧（R为半径）圆心轨 迹为已知圆弧的同心圆，该圆的半径Rx，要根据相切情况而定，当两圆 外切时，Rx=R1+R。当两圆内切时，Rx=|R1-R|。其切点K在两圆的连心线 与圆弧的交点处。
ppt课件
画连接圆弧
Ⅱ O
O
O1 Ⅰ
画连接圆弧
23

第1章 制图基本知识
1.1 国家标准 1.1.3 字体（GB/T14691.4-2005） (2)字母和数字
字母和数字可分A型和B型，A型字体中笔 画的宽度（d）为字体高度（h）的1/14，即 d=h/14，B型字体中d=h /10。要求在同一图 样内只能采用一种类型的字体。
字母和数字也可写成直体（正体）和斜 体。斜体字字头向右倾斜，与水平线约成 75°。斜体多用于技术文件的书写。当同汉 字混合进行书写时，可选用直体。
2）两条平行线之间的距离应不小于粗实线的两倍，最小间距不小于 0.7mm。
3）绘制圆的对称中心线时，点画线两端应超出圆的轮廓线2~5mm， 圆心应是线段的交点。在较小的图形上绘制点画线有困难时，可用细实 线代替。
4）两条虚线、点画线或双点画线相交应以线段相交，而不应相交在 点或间隔处。
第1章 制图基本知识
1.1 国家标准 1.1.4 图线（GB/T 4457.4-2002） 3. 图线的画法 如图1-10所示，在进行图线绘制时，有以下几点注意事项。
第1章 制图基本知识
1.1 国家标准 1.1.4 图线（GB/T 4457.4-2002） 3. 图线的画法
1）在同一图样中，要保证同类图线的宽度基本一致。同时，虚线、 点画线及双点画线长度和间隔也应该各自保持大体相等。
字体。数字及字母组合书写的综合应用示例如图1-8所示。
第1章 制图基本知识
1.1 国家标准 1.1.4 图线（GB/T 4457.4-2002） 1. 线型
绘制图样时，应采用国家标准 GB/T 4457.4-2002《机械制图 图样 画法 图线》中所规定的图线类型， 如表1-3所示。
第1章 制图基本知识
优先选择表中第一系列的比例，并尽量选用1:1的比例。

➢ 在平行投影法中，根据投影面是否垂直于投影 面，又分为两种：
✓ 斜投影 投射线倾斜于投影面
✓ 正投影 投射线平行于投影面
第三章 点、直线、平面的投影
第一节 点的投影
❖ 点的投影与直角坐标的关系
➢ 点的X坐标等于点的正面投影到OZ的距离 也等于点的水平投影到OYH轴的的距离；
➢ 点的Y坐标等于点的水平投影到OX轴的距 离及点的侧面投影到OZV的距离；
I. 铅垂面Ｐ的投影
Ｐ
I. 铅垂面Ｐ
p′
p″
p
II. 正垂面Ｑ的投影
q′
q″
Ｑ
q
II. 正垂面Ｑ q′
q″
q
III. 侧垂面R的投影
r″
r′
Ｒ
r
III. 侧垂面Ｒ的投影
r″
r′
r
➢ 投影面平行面投影特性
✓ 平行于一个投影面，垂直于另两个投影面。
• 正平面：平行于V面，对H，W面垂直 • 水平面：平行于H面，对V，W面垂直 • 侧平面：平行于W面，对H，V面垂直
❖ 组合体的形体分析法
第二节 组合体视图的画法
❖ 叠加式组合体的画法
❖ 切割式组合体的画法
❖ 组合体的尺寸注法
➢ 基本体的尺寸注法
➢切割体的尺寸标注
➢ 组合体的尺寸标注
第四节 看组合体视图
❖ 看图的基本要领
➢ 几个视图要用投影关系联系起来看
➢ 应弄清视图中线框和图线的含义 ✓ 视图中每一个封闭线框的含义可能是：
R r
r′
r″
3. 侧平面Ｒ的投影
r
➢ 一般位置平面投影特性
✓ 对V，H，W面都倾斜，不在同一直线上的三点
构成的平面。

图1-3
练习用标题栏
2.比例（GB/T14690—93） 图形与实物相应要素的线性尺寸之比称为比例。 常用放大比例有2：1，5：1等，常用缩小比例有1：2，1：5等。绘图时，应 尽可能采用1:1比例，以便由图形直接看出机件的真实大小。无论是放大比例还 是缩小比例，零件标注的尺寸是完工后的实际尺寸。 3.字体（GB/T14691—93） 图样中书写的汉字、字母、数字必须做到：字体工整、笔划清楚、间隔均匀、 排列整齐。 字体的高度h的公称尺寸系列为：1.8、2.5、3.5、7、10、14、20毫米。汉字 的高度不应小于3.5毫米。字体的宽度一般为h/。汉字规定用长仿宋字书写。用于 注脚、极限偏差的数字等，一般应采用小一号的字体。字母和数字可写成斜体或 直体，注意全图统一。斜体字字头向右倾斜，与水平基准线成75°。如图1-4所 示。
（2）具备平面图形的 尺寸标注和线段分析 的能力。
基 本 要 求
难点： 平面图形 的尺寸及线 段分析。
一、国家标准《技术制图与机械制图》的基本规定 国家标准简称“国标”，代号为“GB”。 1.图纸幅面与格式（GB/T14689—93）
（1）图纸幅面尺寸
为了便于图样的绘制、使用和管理，绘制图样时，应优先采用如表1-1中规定 的基本幅面。
阿拉伯数字
罗马数字
图1-4 字体格式
4.图线（GB/T17450—1998） （ 1 ）图线的型式 及应用 国标规定，在机 械图样中采用粗细 两种线宽，其宽度 比例为2：1。图线 宽度推荐系列为： 0.25 、 0.3 、 0.5 、
0.7、1、1.4、
2mm，一般常用 0.7mm 或 0.5mm, 避免采用 0.18mm 。
绪论
二、本课程的学习方法 1．认真听课及复习，掌握和领会 空间想象、画图及读图的基本原理 和方法。 2．认真完成作业。只有通过作业 的实践，才能牢牢掌握机械制图学 的基本原理， 熟悉形体分析、线面分析和结构分 析等方法的应用，提高动手能力。 3．不断改进学习方法，提高学习 效率，锻炼自学能力和独立工作能 力。

14
（a） X 型图纸竖放
图 1-7 对中符号和方向符号
（b）Y 型图纸横放
15
对中符号及方向符号的画法如图1-8所示。
图 1-8 对中符号和方向符号的画法
16
二、 比例
比例是指图样中图形与其实物相应要素的线性尺寸之比。为了在图样 上直接反映实物的大小，绘图时应尽量采用1:1的原值比例。由于各种实 物的大小与结构存在差异，绘图时可根据实际需要选取放大比例或缩小比 例，工程上应优先选取表1-2中的第一系列比例，必要时也可采用第二系 列比例。
28
1．尺寸标注的基本原则
（1）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小和绘图的准确度无关。
（2）图样中的尺寸单位为毫米时，不需要标注单位代号或名称，若 采用其他单位，则必须注明 相应的单位代号，如m，cm等。
（3）图样中标注的尺寸就是该零件的最后完工尺寸，否则应另加说 明。
1．汉字
汉字应写成长仿宋体，并应采用国家正式公布推行的《汉字简化方案》 中规定的简化字。，其高度h通常不应小 于3.5 mm，字宽= h/ 2
20
2．数字和字母
字母和数字分A型和B型。A型字体的笔画宽度（d）为字高（h）的十 四分之一，B型字体的笔画宽度（d）为字高（h）的十分之一。在同一图 样上只允许选用一种型式的字体。字母和数字可以写成直体或斜体，斜体 字字头向右倾斜，与水平基线成75°。
书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。为 了达到这些要求，手写字时要注意以下几点。
用H或HB铅笔写字，并将铅笔削成圆锥形，笔尖不要太尖或太秃。 按所写的字号用2H或3H的铅笔打好底格，底格宜浅不宜深，以能看清为准。 字体的笔画宜直不宜曲，起笔和收笔不要追求刀刻效果，要大方简洁。
