综合布线企业办公大楼设计

综合布线企业办公大楼设计
综合布线是指将各种用于传输数据、语音和视频信号的电缆、光纤等导线布置在建筑物内的一种系统。

在现代办公大楼设计中，综合布线的规划和设计非常重要，因为它涉及到数据通信的速度和质量，影响到整个办公大楼的信息交流和工作效率。

下面将详细介绍综合布线企业办公大楼的设计要点。

首先，综合布线的设计应该充分考虑企业的需求和未来的发展。

在规划和设计时，需要了解企业的规模、业务需求和技术要求，确定综合布线的类型和容量。

同时，还要考虑到企业未来的扩展和升级需求，以避免后期的重新布线和额外的投资。

另外，综合布线的设计要考虑到通信设备的规划和安装。

在办公大楼设计过程中，需要确定各个区域的通信设备的位置和数量。

通信设备的位置要尽量靠近布线区域，以减少布线长度和损耗，提高数据传输的速度和质量。

此外，还要考虑到通信设备的冷却和保护，选择合适的通风和防护设施。

同时，综合布线的设计还要考虑到电力供应和安全。

综合布线系统需要大量的电力供应，包括终端设备的供电和布线设备的供电。

在办公大楼的设计中，需要合理规划电力线路和插座位置，满足综合布线系统的电力需求。

此外，还要设计合适的电力保护和接地措施，确保综合布线系统的安全和稳定运行。

最后，综合布线的设计还要考虑到管理和维护。

在办公大楼使用后，综合布线系统需要进行管理和维护，包括对布线设备和通信设备的监测和
维修。

因此，在设计时需要考虑到管理和维护的便利性，合理选择布线设备和管理工具，提高系统的可管理性和可维护性。

办公大楼综合布线设计方案一、背景介绍办公大楼是一个多功能的工作空间，为了提高工作效率，保障通信网络的稳定性和安全性，合理的综合布线设计方案至关重要。

本文将详细介绍办公大楼综合布线设计方案，包括布线的基本原则、布线的分类和具体实施步骤，并提出一份示例方案供参考。

二、布线的基本原则1.合理规划布线路径：根据办公大楼的建筑结构和使用需求，合理规划布线路径，避免布线路径冗余或交叉，减少布线的复杂度。

2.考虑未来扩展性：根据办公大楼未来的发展需求，布线方案应考虑到网络设备的增加和变动，预留足够的余量和扩展空间。

3.保证高速和高品质：布线方案应满足高速、高带宽和高品质的要求，兼容各类网络设备，保证数据传输的稳定性和流畅性。

4.注意安全性和稳定性：合理布置设备和线缆，加强物理安全措施，减少外部干扰和数据泄露的风险。

三、布线的分类根据不同的功能需求和使用场景，办公大楼的综合布线可以分为以下几类：1.数据布线：用于连接办公室内的计算机、服务器和网络设备，传输各类数据信号。

2.电话布线：用于办公室内的电话通信系统，包括固定电话和IP电话。

3.视频布线：用于传输监控摄像头和会议室视频信号，确保视频监控和会议室设备的稳定运行。

4.音频布线：用于传输音频信号，为会议室、多媒体教室等提供音频播放和会议系统。

四、布线方案实施步骤1.确定需求：根据办公大楼的具体情况，明确综合布线的需求，包括网络覆盖范围、设备连接数、传输速率等。

2.设计布线路径：根据建筑结构和使用需求，设计合理的布线路径，包括主干线和分支线的位置和走向。

3.选择线缆和设备：根据需求和预算，选择适用的线缆和设备，包括网络线缆、连接器、面板、交换机等。

4.布设线缆：按照设计的布线路径，布设线缆，并进行连接、固定和标识。

5.测试和调试：使用专业测试仪器对布线进行测试，确保连接质量和数据传输速率符合要求。

6.完善安全措施：增加物理安全措施，例如设立机房门禁、视频监控等，防止非法访问和数据泄露。

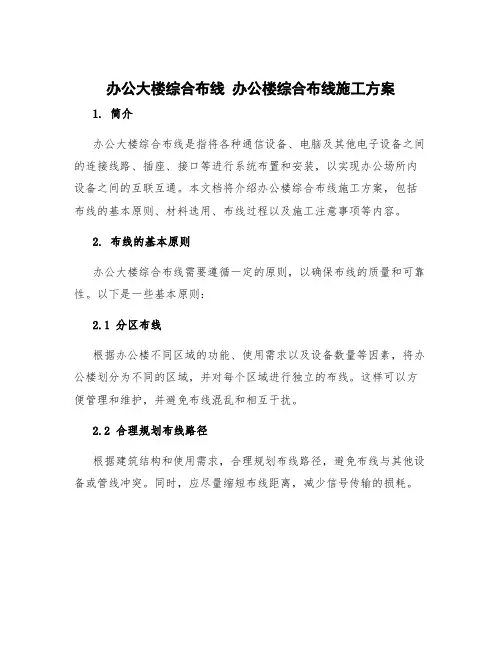

办公大楼综合布线办公楼综合布线施工方案1. 简介办公大楼综合布线是指将各种通信设备、电脑及其他电子设备之间的连接线路、插座、接口等进行系统布置和安装，以实现办公场所内设备之间的互联互通。

本文档将介绍办公楼综合布线施工方案，包括布线的基本原则、材料选用、布线过程以及施工注意事项等内容。

2. 布线的基本原则办公大楼综合布线需要遵循一定的原则，以确保布线的质量和可靠性。

以下是一些基本原则：2.1 分区布线根据办公楼不同区域的功能、使用需求以及设备数量等因素，将办公楼划分为不同的区域，并对每个区域进行独立的布线。

这样可以方便管理和维护，并避免布线混乱和相互干扰。

2.2 合理规划布线路径根据建筑结构和使用需求，合理规划布线路径，避免布线与其他设备或管线冲突。

同时，应尽量缩短布线距离，减少信号传输的损耗。

2.3 保留充足的备用线路为了确保系统的可靠性和可扩展性，应在布线中保留一定数量的备用线路。

这样当需要增加新设备或修复故障时，可以快速切换或更换线路，减少影响和停工时间。

3. 材料选用在办公大楼综合布线施工中，选择合适的材料对布线质量至关重要。

以下是一些常用的材料：3.1 电缆常用的办公楼综合布线电缆有网线、电话线、电视线等。

在选择电缆时，应根据使用需求和传输速率选择合适的规格和类型。

同时，为了提高抗干扰能力和信号传输质量，可选择屏蔽电缆或双绞线。

3.2 插座和接口在办公楼中，插座和接口是设备连接的关键部件。

应选择质量可靠、符合规范要求的插座和接口，以确保连接的稳定性和安全性。

3.3 配线架和机柜配线架和机柜是布线系统的基础设施，用于放置、组织和管理电缆。

应选择质量可靠、结构合理的配线架和机柜，并合理规划布置，方便管理和维护。

4. 布线过程办公楼综合布线的施工过程可以分为以下几个步骤：4.1 布线规划根据办公楼的平面布局和使用需求，制定详细的布线规划和布线图。

确定各个区域设备的布置位置以及布线路径。

4.2 材料准备根据布线规划，准备好所需的电缆、插座、接口、配线架等材料，并进行质量检查。

办公大楼综合布线系统设计方案办公大楼综合布线系统设计方案在当今社会中，信息已成为一种关键性的战略资源。

为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。

因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。

综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。

综合布线系统结构从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。

1、工作区子系统工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。

工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。

2、水平子系统水平子系统指从楼层配线间至工作区用户信息插座。

由用户信息插座、水平电缆、配线设备等组成。

综合布线中水平子系统是计算机网络信息传输的重要组成部分。

采用星型拓扑结构，每个信息点均需连接到管理子系统。

由UTP、STP线缆构成。

最大水平距离：90m(295ft)。

指从管理间子系统中的配线架的JACK端口至工作区的信息插座的电缆长度。

工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10m。

水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。

因此要施工严格，保证链路性能。

综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线，甚至可以光纤到桌面。

3、管理子系统在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异，单单从布线的角度上看，称之为楼层配线间或电信间是合理的，而且也形象化;但从综合布线系统最终应用--数据、语音网络的角度去理解，称之为管理子系统更合理。

办公大楼综合布线系统设计方案一、综合布线系统设计的重要性办公大楼综合布线系统是现代化办公设施的关键之一。

在数字化和信息化的背景下，综合布线系统是公司和企业建立计算机网络的关键。

而办公大楼的综合布线系统是建立在这个计算机网络之上的，所以它的设计方案至关重要。

二、综合布线系统的设计方案一个好的综合布线系统的设计应该包括以下几点：1. 确定办公大楼的布线区域首先，设计师需要确定办公大楼的布线区域。

这包括识别网络需求的地方，如办公室，会议室，休息室，商店和厨房等。

2. 选择适当的布线系统其次，设计师应该选择适当的布线系统。

不同的布线系统有不同的优缺点。

例如，红色布线系统需要更高的综合布线成本，但是它具有更高的传输速度和更高的带宽。

另一方面，绿色布线系统成本较低，但传输速度也更慢。

3. 确定综合布线的类型和数量接着，设计师应该确定综合布线的类型和数量。

综合布线可以分为交换机，主机，处理器和调制解调器。

根据网络需求和办公大楼的大小，应该选择适当的类型和数量。

4. 考虑未来的需求在设计综合布线系统时，还应该考虑未来的需求，这意味着必须选择一种可扩展性很好的布线系统。

应该选择一个可扩展的布线系统，可以随着公司发展而增加端口数量。

5. 确定标准和规范最后，设计师应该确定标准和规范。

这包括确定网络系统的标准，电缆类型和长度的限制，以及将网络设备安装在建筑物中所需的规范。

此外，还必须设置维护安全的规则和过程。

三、综合布线系统的实施设计完综合布线系统的设计方案后，必须进行实施。

这包括安装电缆，测试和调试网络系统，安装设备和测试器件，并最终将网络系统与活跃的网络连接起来。

此外，必须建立适当的维护过程，以确保系统的可靠性和完整性。

四、综合布线系统的维护维护综合布线系统是保持网络系统稳定运行的关键。

维护包括电缆和连接器的周期检查和清洗，电缆和设备的替换，以及网络安全的更新和升级。

五、结论综合布线系统的设计方案是办公大楼网络系统的基础。

综合布线系统1 概述本方案综合布线系统将作为数据、语音、多媒体信息的传输介质，主要应用于大楼的计算机网络系统、桌面虚拟化系统、视频监控系统、广播系统、安防系统、显示系统、会议系统、数据中心机房系统及电话系统。

为了有效地利用这些设备，并让它们发挥最大的效果。

本案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给业主带来最大的实惠。

综合布线系统是建筑物或建筑群内的信息传输系统，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。

它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护等设备和支持硬件。

系统设计结构严格按照工作区子系统、水平区子系统、管理间子系统、主干区子系统、设备间子系统及管理子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

2 设计原则（1）实用性：系统的规划设计与实施必须符合建筑智能管理的实际需要，充分考虑投资的合理性。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

（3）先进性：保证系统在未来较长的一段时间内能适应科技进步的发展与变更。

（4）经济性：系统在可靠性、先进性的前提下，具有良好的性能价格比。

（5）安全性：系统应能具备端口的实时监控功能，对于端口的操作应有完整记录，保证端口的安全性。

（6）开放性：使系统具备良好的灵活性、兼容性，扩展性和可移植性。

3 需求分析3.1建筑功能布局本大楼共9层，布线目前有1254个点，网络信息点（包含数据点、信息发布点、），无线AP 点，音箱点位，语音点,门禁点。

方案2023-11-08CATALOGUE目录•项目概述•需求分析•设计方案•实施方案•测试与验收方案•维护与管理方案•总结与展望01项目概述客户需求随着企业发展和办公自动化的需求，现有的办公大楼布线系统已无法满足日益增长的数据传输和通信需求。

市场趋势综合布线系统是现代智能建筑的重要组成部分，能够满足企业高效、灵活和可靠的数据传输和通信需求。

项目背景实现语音、数据和视频等多种业务的综合传输，满足企业日常办公需求。

功能性需求可靠性需求灵活性需求确保布线系统的稳定性和安全性，避免因故障导致的数据泄露和业务中断。

能够适应未来业务发展和设备更新的需求，方便扩展和升级。

030201建设高效的综合布线系统，提高数据传输和通信的效率。

确保布线系统的安全性和稳定性，保障企业数据安全和业务连续性。

实现多种业务的综合传输，满足企业多样化的办公需求。

提供灵活的扩展和升级方案，适应未来业务发展和设备更新的需求。

02需求分析为大楼内员工提供清晰、稳定的语音通信服务。

用户需求语音通信满足大楼内员工进行数据传输的需求，如文件传输、邮件发送等。

数据传输支持高清视频会议，满足远程会议和协作的需求。

视频会议为楼层和房间提供网络连接的交换机，支持高速数据传输。

交换机连接外部网络，提供互联网接入服务。

路由器保护网络安全，防止外部攻击和入侵。

防火墙存储和管理网络资源，支持各种应用服务。

服务器设备需求网络需求为楼层和房间提供千兆网络连接，满足高速数据传输需求。

千兆网络无线网络VLAN划分QoS保障实现全楼覆盖的无线网络，满足移动办公和接入需求。

通过VLAN技术将网络划分为不同的逻辑子网，提高网络管理和安全性能。

为语音、视频等关键业务提供QoS保障，确保通信质量。

03设计方案方案设计原则实用性满足办公大楼内各部门的通讯和数据传输需求，确保系统的实用性和可靠性。

前瞻性考虑未来的扩展和升级需求，以适应不断变化的业务需求和技术发展。

经济性在满足系统性能要求的前提下，合理控制成本，实现性价比最优。

#办公大楼综合布线方案1.背景在现代办公环境中，良好的网络连接是高效工作的关键。

办公大楼作为许多公司的总部或办事处，需要提供稳定、快速的网络连接以支持员工的日常工作。

为了实现这一目标，一个完善的综合布线方案是必要的。

2.需求分析在制定综合布线方案之前，我们需要先进行需求分析，以确保方案满足我们的具体需求。

以下是对办公大楼综合布线的一些主要需求：2.1 网络需求•提供高速的有线网络连接，以支持各种应用，包括视频会议、大数据传输等。

•提供可靠的无线网络覆盖，以支持员工和访客在办公大楼内的无线连接需求。

2.2 电力需求•提供稳定的电力供应，以保证网络设备的正常运行。

•考虑到节能和环保，使用高效的电力管理系统。

2.3 扩展性需求•考虑到办公大楼可能会发生扩建或改造的情况，设计一个具有良好扩展性的布线方案。

3.方案设计综合布线方案的设计需要考虑到多个因素，包括结构规划、设备选型和布线方式等。

以下是一个基本的方案设计：3.1 结构规划在设计布线方案之前，需要对办公大楼的结构进行规划。

将办公区域和设备间划分为不同的区域，并分配适当的布线位置。

确保布线路径短、方便维护，并避免与电源线路和其他干扰源重叠。

3.2 设备选型选择合适的网络设备和布线材料对于实现高效的综合布线至关重要。

以下是一些常用的设备和材料：3.2.1 网络设备•交换机：选择高性能、可扩展的交换机以满足大楼内部网络的需求。

•无线AP（接入点）：选择覆盖范围广、信号稳定的无线AP，以满足无线网络的需求。

•服务器：根据实际需求选择适当的服务器，提供核心服务如文件共享、数据库等。

3.2.2 布线材料•光纤：使用光纤作为主干线，以提供高速、稳定的网络连接。

•UTP（双绞线）：用于桌面和终端设备的连接，选择符合CAT5e或更高标准的UTP线缆。

3.3 布线方式根据不同区域的需求和布线路径的长度，选择合适的布线方式。

以下是一些常用的布线方式：3.3.1 水平布线将主干线从设备间引入到各个办公区域，在每个办公区域内部再进行水平布线。

办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。

1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。

1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。

7、易于管理。

面板、配线架有明显标识，机房线路管理、维护方便。

1.1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。

进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。

能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。

所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。

网络就易于管理。

1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。

商业大楼综合布线系统深化设计方案一、项目背景商业大楼作为一个综合性建筑物，需要满足各种各样的信息技术需求。

为了实现高效的信息传输以及良好的工作环境，商业大楼需要一个合理的综合布线系统。

本设计方案将提供商业大楼综合布线系统的深化设计，包括室内布线、光纤布线以及机房设计等方面。

二、室内布线设计1.布线类型针对商业大楼的各个区域，设计采用室内铜缆布线。

铜缆可以传输多种信号，并具有较好的抗干扰性能。

2.电缆选择选择符合标准的Cat 6A或Cat 7铜缆作为室内布线的主线，以满足高速数据传输的需求。

并根据室内环境进行选择，如在电磁辐射较强的区域，可以选择带有屏蔽层的铜缆。

3.网线走向规划根据商业大楼的功能划分，将不同区域的布线进行划分，如办公区、会议室、楼梯间等。

同时，避免过长的网线，减少信号衰减和干扰。

4.网线数量根据预估的设备数量进行网络端口规划，考虑到今后的扩展性，可留有一定的冗余。

三、光纤布线设计1.布线类型商业大楼的光纤布线主要用于楼层间的数据传输以及机房之间的连接。

使用光纤可以满足高速大容量数据传输的需求，具有较好的抗干扰性能。

2.光缆选择选择符合标准的单模光纤作为光纤布线的主线，以满足大容量数据传输以及较长距离传输的需求。

并选择合适的模数和类型，以适应不同距离和速率的数据传输。

3.光缆走向规划根据商业大楼的楼层结构和功能需求进行光缆走向规划，同时考虑光缆的距离限制和光纤设备的位置选择。

4.光缆数量根据预估的楼层间数据传输需求和机房之间的连接需求，合理规划光缆的数量，以满足今后的扩展性。

四、机房设计1.机房位置选择商业大楼的机房设计应位于靠近商业大楼主干道和总线杆的位置，便于后期的线缆引入和维护。

2.机房面积和布局机房的面积应符合商业大楼的规模和布线需求，并考虑扩展空间。

机房内的设备应按照合理的布局进行设计，便于管理和维护。

3.散热和维护机房内应考虑良好的通风和散热系统，以保证设备的正常运行。

2023办公大楼综合布线系统设计方案•项目概述•需求分析•系统设计•硬件与设备选型•系统安全与可靠性设计•系统测试与验收•项目管理与实施方案•结论与建议目录01项目概述随着企业发展和扩张，现有办公大楼已无法满足需求，需要进行改建或扩建。

办公大楼建设为了提高企业内部通信效率和信息共享，需要进行综合布线系统建设。

网络通信需求项目背景1项目目标23满足企业内部通信需求，提高信息共享和协同工作效率。

满足通信需求在改建或扩建过程中，要确保与现有设备的兼容性，减少不必要的投资浪费。

兼容现有设备设计方案要考虑到未来业务发展和网络升级的需求，保证系统的可扩展性和灵活性。

可扩展性和灵活性项目范围为办公区域的每个工位提供网络接口和电话接口，并确保网速和信号质量。

办公区域布线会议室布线公共区域布线机房布线为会议室和讨论室提供高质量的视频和音频接口，满足视频会议和远程会议需求。

为公共区域如休息室、接待室等提供适量的网络接口和电话接口，方便员工使用。

为数据中心和网络机房提供高质量的网络设备和连接，确保网络正常运行和数据传输速度。

02需求分析03视频通信为了满足视频会议的需求，系统中需要考虑高清视频通信的需求。

用户需求01语音通信为了满足日常办公的通信需求，系统中需要考虑语音通信的需求。

02数据传输为了满足高速数据传输的需求，系统中需要考虑千兆或更高速率的数据传输。

建筑物特点办公大楼具有较高的楼层数，且楼层之间和建筑物之间的距离较大。

分布情况办公区域通常分布在不同的楼层和房间中，同时还有多个会议室和电话亭等设施。

建筑物特点与分布为了保证系统的可靠性，需要采用高可靠性、耐用的线缆和接插件等设备。

系统可靠性为了满足未来的扩展需求，需要采用可扩展的系统结构，以便于增加或修改部分线路。

系统扩展性为了便于维护和管理，需要采用易于管理维护的系统结构和设备。

系统管理维护布线系统需求03系统设计采用模块化设计思想，便于系统扩展和灵活调整。

办公楼综合布线设计方案组长：xxx组员：xxx：垂直子系统xxx：水平子系统xxx：工作区子系统xxx：管理子系统目录1.工程概况 32.需求分析 32.1总体需求 3 2.2 功能需求 3 2.3 性能需求 42.4信息点需求 43.系统结构详述 43.1 工作区子系统 43.2水平子系统 53.3 垂直子系统 73.3.2垂直子系统的规划和设计 83.4管理间子系统 101.工程概况我们设计的是西安**公司办公大楼的综合布线系统，楼层共有4层，大楼长25米，宽15米，每层楼高3米，每层有22个房间。

该楼的综合布线系统将每层房间作为一个工作区，每个工作区设有4个信息插座，2个用于个人电脑，2个用作电话插座。

每层设有一个管理间，分管各层的工作区。

2.需求分析2.1总体需求（1）满足主干1000Mbps，水平100Mbps交换到桌面的网络传输需求。

（2）主干线缆有冗余备份，满足将来的扩展需求。

（3）布线系统将兼容不同厂家不同品牌的网络办公设备。

2.2 功能需求（1）电话通信传输。

（2）计算机数据通信传输。

（3）实现视频传输。

（4）符合其他综合布线标准的信号，数据传输。

2.3 性能需求（1）语音点和数据点使用相同的超5类4对双绞电缆，实现语音、数据相互备份。

（2）垂直主干数据通信全部使用光纤，语音通信则用大多数电缆。

（3）对于其他系统数据传输，可采用超5类双绞线或者专用线缆。

（4）能支持水平100Mbps、主干1000Mbps的网络应用，同时兼顾未来的扩展需求。

2.4信息点需求各层信息数量和大楼的管理间位置3.系统结构详述3.1 工作区子系统本大楼的工作区子系统有终端设备到信息插座的连线和信息插座构成,由于设计的是宿舍楼布线系统,各个工作区的情况一致,各个信息插座都相同.信息插座采用白色86型具有防尘盖的单口面板和超5类模块,信息插座距离地面的距离为300mm.电脑和终端以及电话等通过跳线连接到信息插座上.工作子系统的水平图如下:3.2水平子系统水平子系统由工作区信息模块到楼层配线架之间的线缆构成，数据及语音点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线。

XXX办公大楼综合布线系统设计方案1、办公大楼布线环境大厦高十层，计算机中心设在一层，电话主机房设在一层。

但不在同一位置。

2、布线要求每层50个数据点、50个语音点；总计数据点500个，语音点500个；数据、语音水平系统均使用Futurecom UE/E六类非屏蔽或屏蔽双绞线；数据垂直主干系统采用Futurelink室内或多用途四芯或六芯多模光纤；语音垂直主干系统采用HAY五类25对大对数电缆。

3、布线系统应符合的工业标准（1）ISO/IEC 11801:信息技术-用户建筑物综合布线；（2）ANSI EIA/TIA 568A:商业建筑电信布线标准；（3）建筑与建筑群综合布线工程系统设计、施工及验收规范。

4、大楼布线建议方案4.1 预期目标（1）符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准，充分保证计算机网络高速、可靠的信息传输要求。

（2）能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。

（3）除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。

（4）能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。

（5）能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

4.2 方案说明整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。

以下按各个子系统分别进行说明，在本方案中充分考虑了综合布线系统的高可靠性、高速传输特性、可升级性和高安全性。

．4.2.1 工作区子系统包括所有用户实际使用区域。

共设数据点500个、语音点500个。

为满足办公环境多媒体信息的高速传输，数据点、语音点全部采用Futurecom S250六类信息模块，使用国标双口防尘墙上型插座面板。

数据点、语音点在每层分布如下表：工作区子系统数据点、语音点分布表4.2.2 水平子系统水平子系统是由建筑物各管理间至各工作区之间的电缆构成。

二、项目要求和分析2.1项目概况：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统、周密可靠的安全防范系统和智能化的消防灭火系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。

设计范围包括营业大厅、电信设备机房、会议室、办公室和其他综合室，大楼共高十二层，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。

根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a)超五类水平电缆在设备端口至终端端口的距离不超过90米；(b)采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；(c)具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使大楼获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。

也为该建筑群提供了良好的内部环境和畅通的对外联络设施。

1.2系统需求配置：本项目主要为标准型办公场所,因此采用较高的配置标准。

根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为普天超5类结构化布线产品，使整个系统完全满足超5类传输性能标准，以适应10—15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。

2．3楼层信息点分布：根据甲方所提供的施工平面图及华为公司《驻外机构装修标准》，核算出各楼层信息点分布图如下：三、设计方案3.1 方案设计概述根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，主设备间位于大楼第三层程控机房，每三层设置一个分层配线间，由主设备间将垂直线缆引入竖井, 分别引至各层配线间，垂直电缆语音部分采用3类大对数电缆，数据部分采用6芯多模光缆，水平布线电缆均采用超5类4对UTP 电缆，信息插座选用普天公司特色产品5类系列插座。

办公大楼综合布线方案1. 背景介绍办公大楼综合布线是指在办公楼内为各种办公设备（如电脑、电话、打印机等）提供网络和通信连接的一套系统。

良好的综合布线方案可以提供高速、稳定的数据传输和通信服务，提高办公效率和工作质量。

2. 综合布线设计原则综合布线的设计应根据办公大楼的需求和实际情况，遵循以下原则：- 持久性：布线系统应具有长期使用的持久性，能够适应未来的技术变革和增加的需求。

- 可扩展性：布线系统应具备可扩展性，可以方便地增加或更换设备。

- 灵活性：布线系统应具备灵活性，可以满足不同部门的需求和变化。

- 高带宽：布线系统应提供足够的带宽以支持高速数据传输和通信服务。

- 安全性：布线系统应保证传输的数据安全，防止数据泄露和未授权访问。

3. 综合布线解决方案3.1 网络布线网络布线是办公大楼内实现互联网接入的基础设施，主要包括水平布线和垂直布线。

- 水平布线：将服务器室连接到办公室或工作区，提供网络连接。

- 垂直布线：将不同楼层的水平布线连接到核心交换机。

3.2 电话布线电话布线是为办公室提供电话通信服务的基础设施，主要包括电话线路和电话配线架。

- 电话线路：布设电话线路连接到电话配线架，为每个办公室或工作区提供电话接口。

- 电话配线架：将电话线路集中到配线架，方便管理和维护。

3.3 视频监控布线视频监控布线是为办公大楼安装视频监控设备并提供监控信号传输的基础设施，主要包括视频摄像头和监控信号线路。

- 视频摄像头：安装在办公室或公共区域，用于监控和录像。

- 监控信号线路：将摄像头的监控信号传输到监控中心。

3.4 电源布线电源布线是为办公设备提供电源供应的基础设施，主要包括电源插座和电源线路。

- 电源插座：布设在办公室或工作区，提供电源接口供办公设备使用。

- 电源线路：将电源插座连接到供电部门的电源系统。

4. 实施步骤•第一步：根据办公大楼的实际情况，制定综合布线的设计方案，明确布线范围和需求。
