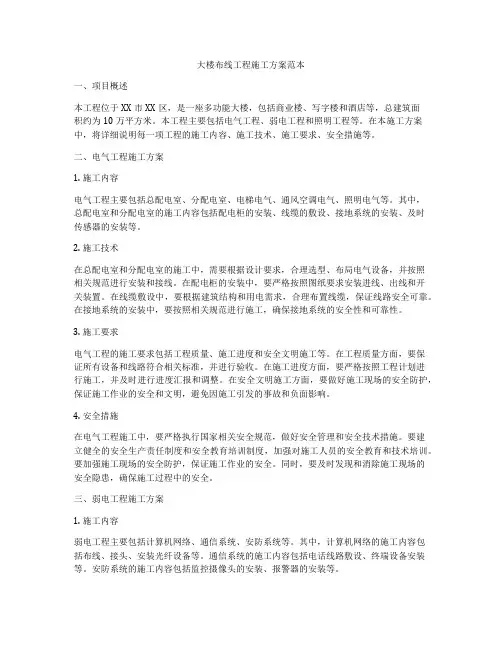

大楼布线工程施工方案范本
大楼布线工程施工方案范本一、项目概述本工程位于XX市XX区，是一座多功能大楼，包括商业楼、写字楼和酒店等，总建筑面积约为10万平方米。
本工程主要包括电气工程、弱电工程和照明工程等。
在本施工方案中，将详细说明每一项工程的施工内容、施工技术、施工要求、安全措施等。
二、电气工程施工方案1. 施工内容电气工程主要包括总配电室、分配电室、电梯电气、通风空调电气、照明电气等。
其中，总配电室和分配电室的施工内容包括配电柜的安装、线缆的敷设、接地系统的安装、及时传感器的安装等。
2. 施工技术在总配电室和分配电室的施工中，需要根据设计要求，合理选型、布局电气设备，并按照相关规范进行安装和接线。
在配电柜的安装中，要严格按照图纸要求安装进线、出线和开关装置。
在线缆敷设中，要根据建筑结构和用电需求，合理布置线缆，保证线路安全可靠。
在接地系统的安装中，要按照相关规范进行施工，确保接地系统的安全性和可靠性。
3. 施工要求电气工程的施工要求包括工程质量、施工进度和安全文明施工等。
在工程质量方面，要保证所有设备和线路符合相关标准，并进行验收。
在施工进度方面，要严格按照工程计划进行施工，并及时进行进度汇报和调整。
在安全文明施工方面，要做好施工现场的安全防护，保证施工作业的安全和文明，避免因施工引发的事故和负面影响。
4. 安全措施在电气工程施工中，要严格执行国家相关安全规范，做好安全管理和安全技术措施。
要建立健全的安全生产责任制度和安全教育培训制度，加强对施工人员的安全教育和技术培训。
要加强施工现场的安全防护，保证施工作业的安全。
同时，要及时发现和消除施工现场的安全隐患，确保施工过程中的安全。
三、弱电工程施工方案1. 施工内容弱电工程主要包括计算机网络、通信系统、安防系统等。
其中，计算机网络的施工内容包括布线、接头、安装光纤设备等。
通信系统的施工内容包括电话线路敷设、终端设备安装等。
安防系统的施工内容包括监控摄像头的安装、报警器的安装等。
办公大楼综合布线设计方案
办公大楼综合布线设计方案一、背景介绍办公大楼是一个多功能的工作空间，为了提高工作效率，保障通信网络的稳定性和安全性，合理的综合布线设计方案至关重要。
本文将详细介绍办公大楼综合布线设计方案，包括布线的基本原则、布线的分类和具体实施步骤，并提出一份示例方案供参考。
二、布线的基本原则1.合理规划布线路径：根据办公大楼的建筑结构和使用需求，合理规划布线路径，避免布线路径冗余或交叉，减少布线的复杂度。
2.考虑未来扩展性：根据办公大楼未来的发展需求，布线方案应考虑到网络设备的增加和变动，预留足够的余量和扩展空间。
3.保证高速和高品质：布线方案应满足高速、高带宽和高品质的要求，兼容各类网络设备，保证数据传输的稳定性和流畅性。
4.注意安全性和稳定性：合理布置设备和线缆，加强物理安全措施，减少外部干扰和数据泄露的风险。
三、布线的分类根据不同的功能需求和使用场景，办公大楼的综合布线可以分为以下几类：1.数据布线：用于连接办公室内的计算机、服务器和网络设备，传输各类数据信号。
2.电话布线：用于办公室内的电话通信系统，包括固定电话和IP电话。
3.视频布线：用于传输监控摄像头和会议室视频信号，确保视频监控和会议室设备的稳定运行。
4.音频布线：用于传输音频信号，为会议室、多媒体教室等提供音频播放和会议系统。
四、布线方案实施步骤1.确定需求：根据办公大楼的具体情况，明确综合布线的需求，包括网络覆盖范围、设备连接数、传输速率等。
2.设计布线路径：根据建筑结构和使用需求，设计合理的布线路径，包括主干线和分支线的位置和走向。
3.选择线缆和设备：根据需求和预算，选择适用的线缆和设备，包括网络线缆、连接器、面板、交换机等。
4.布设线缆：按照设计的布线路径，布设线缆，并进行连接、固定和标识。
5.测试和调试：使用专业测试仪器对布线进行测试，确保连接质量和数据传输速率符合要求。
6.完善安全措施：增加物理安全措施，例如设立机房门禁、视频监控等，防止非法访问和数据泄露。
办公大楼网络综合布线设计方案
目录第一章需求分析1.1.1办公楼综合布线项目要求 (2)1.1.2有关技术要求 (3)1.2 项目设计目标 (3)第二章综合布线系统整体设计2.1 综合布线系统分析 (4)2.2 综合布线的特点 (4)2.3布线系统的结构 (5)2.4 综合布线设计标准 (6)2.5综合布线设计原则 (7)2.6 综合布线目标功能 (7)第三章综合布线系统详细设计3.1工作区子系统 (8)3.2水平子系统 (9)3.3管理子系统 (9)3.4设备间子系统 (11)3.5.1水平子系统布线要求 (12)3.5.2管理子系统设计建议 (13)3.6综合布线系统拓扑图 (14)3.7综合布线测试 (14)3.8各种设备价格清单 (15)办公大楼网络综合布线设计方案第一章需求分析在企业信息化建设过程中，网络综合布线是非常关键的一个环节，根据该集团信息化建设项目的要求，网络建设布线必须按照设计标准（SP-2840国际综合布线标准，EIA/TIA569电信服务商业布线标准）进行，达到1000M以太网距离要求。
1.1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司内部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、采用目前流行，具有一定先进技术的超五类系列产品。
7、易于管理。
办公大楼综合布线系统设计方案
办公大楼综合布线系统设计方案办公大楼综合布线系统设计方案在当今社会中，信息已成为一种关键性的战略资源。
为了使信息能准确、高速地在各种型号的计算机、终端机、电话机、传真机和通讯设备之间传递，世界上有不少发达国家正纷纷兴建信息高速公路。
因此在新建大楼或旧楼改造的工程中迫切需要一种先进的布线系统来铺设信息高速公路。
综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。
综合布线系统结构从功能上看，综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。
1、工作区子系统工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。
工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。
2、水平子系统水平子系统指从楼层配线间至工作区用户信息插座。
由用户信息插座、水平电缆、配线设备等组成。
综合布线中水平子系统是计算机网络信息传输的重要组成部分。
采用星型拓扑结构，每个信息点均需连接到管理子系统。
由UTP、STP线缆构成。
最大水平距离：90m(295ft)。
指从管理间子系统中的配线架的JACK端口至工作区的信息插座的电缆长度。
工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10m。
水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更。
因此要施工严格，保证链路性能。
综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线，甚至可以光纤到桌面。
3、管理子系统在综合布线六个系统中对管理子系统的理解定义上各标准、厂商有所差异，单单从布线的角度上看，称之为楼层配线间或电信间是合理的，而且也形象化;但从综合布线系统最终应用--数据、语音网络的角度去理解，称之为管理子系统更合理。
某地办公楼综合布线cad设计图纸
二层综合布线平面图1:150电梯厅空调机房排气加压送风上下上下弱电井强电男厕女厕超市电梯厅上下空调机房新风井加压送风商场加压送风消防电梯弱电井强电排风井送风井排风井送风井空调管井排烟井排烟井消防电梯新风井电梯厅加压送风男厕女厕电梯厅水井上下水井水井排气水井消防电梯消防电梯空调管井残疾人厕预留管道井前室前室前室前室储藏送风井送风井储藏108005445010800755026755400282536007700710064005500660066003910063007700220019002600190026001900170024003300570086004380077006300660039100660064005500423710800108008000544502800770071002675755054002825360055006400660063007700660039100220019002600190019002600170024008600570033003480077006300660066003910064005500423728008000排风井排风井送风井地下二、三、四层轮廓线830050007400800076008000800080007100800059001194008000800070008000740080001:150地下一层综合布线平面图74005000810076008000800080007100800059008000800080007000800074008000排风井750080008000i=15%8000 坡道排水沟上8000送风井排烟井通风井送风井加压水井下空调管井上排风前室消防电梯电梯厅强电女厕地下自行车库前室弱电井 电梯厅消防电梯男厕员工餐厅83008300厨房送风井下上强电加压送风井电话间i=15%8300送风井浴室设备房 坡
办公楼综合布线系统解决方案
办公楼综合布线系统解决方案目录一．综合布线系统概述 (4)1.1概述 (4)1.2综合布线与传统布线的比较 (4)1.3综合布线系统的结构 (5)1.4系统设计原则 (7)1.5综合布线系统的标准和规范 (8)1.6综合布线系统产品的一般选型原则 (9)二．爱谱华顿综合布线系统解决方案 (9)2.1爱谱华顿公司简介 (9)2.1.1 爱谱华顿综合布线系统符合相关国际、国内标准 (10)2.1.2 爱谱华顿综合布线系统卓越的性能 (10)2.1.3 爱谱华顿综合布线产品优良的品质 (10)2.1.4 爱谱华顿综合布线系统完善的产品线 (10)2.1.5 爱谱华顿综合布线系统全面的服务与支持 (10)2.2爱谱华顿综合布线系统的主要产品特点 (11)2.3爱谱华顿综合布线系统质量保证体系 (11)三．综合布线系统设计方案 (12)3.1本设计方案综合布线系统需求概述 (12)3.2本设计方案综合布线系统总体规划说明 (13)3.2.1工作区子系统的产品选型 (14)3.2.1.1数据语音部分 (14)3.2.1.2工作区子系统的安装说明 (16)3.2.1.3工作区子系统材料配置清单： (17)3.2.2配线(水平)子系统的产品选型 (17)3.2.2.1数据语音部分 (17)3.2.2.3配线(水平)子系统的安装说明 (18)3.2.2.4 水平区子系统材料使用清单： (19)3.2.3管理子系统的产品选型 (19)3.2.3.1数据光纤部分 (19)3.2.3.2数据管理部分 (23)3.2.3.4网络机柜部分 (25)3.2.3.5管理间子系统环境要求： (26)3.2.3.6管理间子系统材料使用清单： (26)3.2.4干线(垂直)子系统产品选型 (27)3.2.4.1数据主干光缆 (27)3.2.4.2语音主干 (28)3.2.4.3干线(垂直)子系统的说明 (28)3.2.4.4干线(垂直)子系统的施工说明 (28)3.2.4.3干线(垂直)子系统材料使用清单： (29)3.2.5设备间子系统的产品选型 (29)3.2.5.1设备间子系统的环境要求 (29)3.2.5.2设备间子系统的材料使用清单： (30)3.2.6综合布线系统图 (30)四．综合布线系统施工方案 (30)4.1系统施工方案综述 (30)五．综合布线系统测试验收方案 (40)5.1综合布线验收标准 (40)5.2综合布线测试内容 (40)5.3工程验收： (41)5.4售后服务与培训 (41)5.5质量保证 (42)六．项目材料清单 (43)清单详情请见《综合布线清单》。
办公大楼综合布线方案
#办公大楼综合布线方案1.背景在现代办公环境中，良好的网络连接是高效工作的关键。
办公大楼作为许多公司的总部或办事处，需要提供稳定、快速的网络连接以支持员工的日常工作。
为了实现这一目标，一个完善的综合布线方案是必要的。
2.需求分析在制定综合布线方案之前，我们需要先进行需求分析，以确保方案满足我们的具体需求。
以下是对办公大楼综合布线的一些主要需求：2.1 网络需求•提供高速的有线网络连接，以支持各种应用，包括视频会议、大数据传输等。
•提供可靠的无线网络覆盖，以支持员工和访客在办公大楼内的无线连接需求。
2.2 电力需求•提供稳定的电力供应，以保证网络设备的正常运行。
•考虑到节能和环保，使用高效的电力管理系统。
2.3 扩展性需求•考虑到办公大楼可能会发生扩建或改造的情况，设计一个具有良好扩展性的布线方案。
3.方案设计综合布线方案的设计需要考虑到多个因素，包括结构规划、设备选型和布线方式等。
以下是一个基本的方案设计：3.1 结构规划在设计布线方案之前，需要对办公大楼的结构进行规划。
将办公区域和设备间划分为不同的区域，并分配适当的布线位置。
确保布线路径短、方便维护，并避免与电源线路和其他干扰源重叠。
3.2 设备选型选择合适的网络设备和布线材料对于实现高效的综合布线至关重要。
以下是一些常用的设备和材料：3.2.1 网络设备•交换机：选择高性能、可扩展的交换机以满足大楼内部网络的需求。
•无线AP（接入点）：选择覆盖范围广、信号稳定的无线AP，以满足无线网络的需求。
•服务器：根据实际需求选择适当的服务器，提供核心服务如文件共享、数据库等。
3.2.2 布线材料•光纤：使用光纤作为主干线，以提供高速、稳定的网络连接。
•UTP（双绞线）：用于桌面和终端设备的连接，选择符合CAT5e或更高标准的UTP线缆。
3.3 布线方式根据不同区域的需求和布线路径的长度，选择合适的布线方式。
以下是一些常用的布线方式：3.3.1 水平布线将主干线从设备间引入到各个办公区域，在每个办公区域内部再进行水平布线。

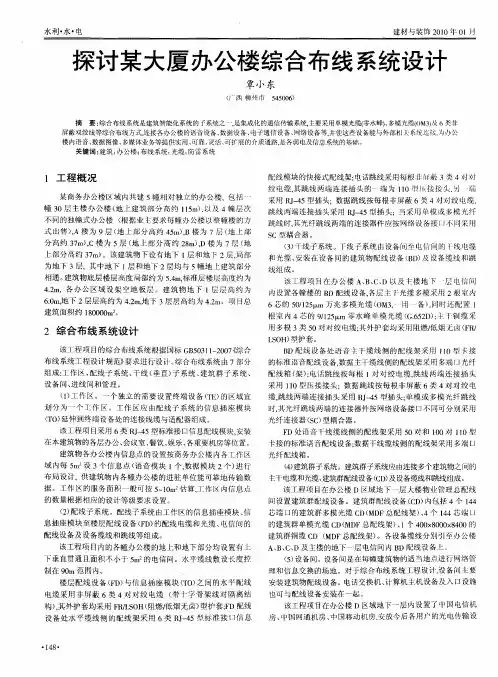

探讨某大厦办公楼综合布线系统设计
配线模块 的快接式配线架： 电话跳线采用每根非 敞 ３类 ４埘埘
绞 电缆 跳 线两 端 连 接 插 头 的一 端 为 １０ 其 １ 接接 头， 一 另 端
采用 Ｒ － ５型插头： Ｊ４ 数据跳线按每根非屏蔽 ６类 ４计 时绞 ｌ 也缆， 跳线两端连接插头采用 Ｒ 一 ５型插头：当采用单模 或多模光纤 Ｊ４
６０ ， ．ｍ地下 ２层层高约为 ４２ 地下 ３层层高约为 ４２ ． ｍ． ． ｍ。项 目总
建 筑 面积 约 １０ ０ ｍ 。 ００ ２ ８
根室 内 ４芯 的 ９１５ｚ ／２ Ｉ ， ｍ零水 峰单模光 缆 （ ．５Ｄ ； Ｇ６ ２ ）年Ｔ铜缆 采
用 多 根 ３类 ５ 对 绞 电缆 ： 外 护 套 均 采 用 阻 燃／ 烟 无 卤 （Ｗ ０对 其 低 Ｆ
光 纤连 接 器 （Ｃ 型 耦合 器 。 Ｓ）
划分 为一 个工作 区。工作 区应 由配 线子系 统的信息插座 模块 （０ 延伸剑终端设备处的连接线缆 与适配器组成 。 Ｔ）
该 工 程 项 目采 用 ６类 Ｒ 一 ５型标 准 接 口信 息 配 线模 块 ． Ｊ４ 安装
Ｆ Ｄ处语音干线缆线侧的配线架采用 ５ ０对 和 １０对 １０型 ０ １ 卡接的标准语音配线设备擞 据干线缆线侧的配 线架采用 多端 Ｌ ｊ
设备 间 、 线 问 和 管理 。 进 （） 作 区 。 一 个 独 立 的需 要 设 置 终 端 设 备 （Ｅ 的 区域 宜 １工 Ｔ）
的标准语音配线设备擞 据 主干缆线侧的配线架采用 多端 口光纤 配线箱 （ ： 架）电话 跳线按每根 １ 对对绞 电缆， 线两端连接插 头 跳 采用 １ ０型压 接接头：数据 跳线按每根非屏蔽 ６类 ４对 对绞 电 １ 缆， 跳线 两端连接插头采用 ＲＪ４ ． ５犁插头： ＿ 单模 或多模光 纤跳线 时， 其光纤跳线两端的连接器件按 网络设备接 口不同可分别采用
办公室综合布线方案
办公室综合布线方案办公室强弱电布线施工分为确定点位，开槽，布线，封槽等四个大类。
一、确定点位1、点位确定的根据：依据办公空间布线设计图纸，结合办公工位示意图，用铅笔、直尺或者墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度确实定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为10mm。
3 、布线箱位置确实定：1)内嵌式：在所采用弱电布线箱尺寸上宽、高各增加10mm，在深度方向上削减10mm。
2)外置式：按所用产品的型号尺寸标注固定孔位置。
3＞内置式：确定管线进入所用产品的高度。
二、开槽1 、确定开槽路线，依据以下原则：1)路线最短原则;2)不破坏原有强电原则;3)不破坏防水原则。
2、确定开槽宽度：依据线的多少确定PVC 管的多少，进而确定槽的宽度。
3、确定开槽深度：若选用16mm 的PVC 管，则开槽深度为20mm; 若选用20mm 的PVC 管，则开槽深度为25mm。
4 、线槽外观要求：横平竖直，大小匀称。
5、线槽的测量：暗盒和配线箱槽独立计算，全部线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm 按双线槽长度计算。
三、布线1 、确定线缆通畅：1)网线、电话线的测试：分别做水晶头，用网络测试仪测试通断;2)音视频线、音响线的测试：分别用万用表测试通断;3)其他线缆：用相应专业仪表测试通断。
2 、确定各点位用线长度：1)测量出配线箱槽到各点位端的长度;2)加之各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm，配线箱内：线的长度为500mm，背景音乐出口处：线长1.5 米至2 米。
3、确定标签：将各类线缆按肯定长度剪断后在线的两端分别贴上标签，4、确定管内线数：管内线的横截面积不得超过管的横截面积的80%。
四、封槽1、固定暗盒：除厨房、洗手间暗盒要凸出墙面20mm 外，其他暗盒与墙面要求齐平。
最新办公楼综合布线设计方案
综合布线系统设计方案XXX科技有限公司2023年1月目录第一部分系统设计方案 (4)1、系统概述 (4)1.1工程概况 (4)1.2系统概况 (4)1.2.1网络组成 (4)1.2.2点数概况 (4)1.2.3网络结构 (4)1.2.4布线标准 (5)1.2.5配线架的选择 (5)1.2.6布线品牌的选择 (5)1.2.7根据招标文件要求各子系统的设计概述 (5)2、系统结构与配置 (7)2.1系统设计原则 (7)2.2系统结构简述 (8)2.3系统结构配置分析 (9)2.4系统设计标准及规范 (21)2.5设计方案总体描述 (22)2.6设计方案详细描述 (24)2.6.1系统描述 (24)2.6.2工作区（Work Area）子系统（含点表） (25)2.6.3水平干线（Horizontal）配线子系统 (38)2.6.4垂直干线（Backbone/Riser）子系统 (39)2.6.5设备间（Equipment）子系统 (40)2.6.6管理（Administration）子系统 (41)2.6.7专用语音点独立布设 (43)3、系统功能描述 (43)4、系统性能及技术指标 (44)4.1系统信道特性 (44)4.2设备规格及技术参数 (45)4.2.1工作区子系统设备 (45)4.2.2水平子系统设备 (47)4.2.3主干子系统设备 (49)4.2.4配线间子系统设备 (50)4.2.5设备间子系统设备 (52)4.2.6专用语音点独立布设 (53)4.2.7工具与仪器 (56)4.2.8综合布线机柜 (56)4.2.9系统接地 (58)5、其他必须的内容 (59)5.1综合布线系统测试 (59)5.1.1测试描述 (59)5.1.2测试仪器的选用 (60)第二部分技术性能偏差表 (66)第一部分系统设计方案1、系统概述1.1工程概况某办公楼(以下简称某办公楼)位于北京。
大楼共15 层，地下三层，地上十二层，总建筑面积56868 平方米，其中地上建筑面积43940 平方米，地下建筑面积12928 平方米，建筑物主体高度45 米。
某办公大楼综合布线设计方案
某办公大楼综合布线设计方案十年磨一剑，今日我来谈谈某办公大楼的综合布线设计方案。
这可是涉及到整个大楼的信息传输、网络通信、安全监控等关键环节，必须精心设计、周密安排。
下面，咱们就一步步来梳理这个方案。
咱们得了解这个办公大楼的基本情况。
这座大楼共有20层，每层面积大约2000平方米，有多个部门入驻，包括行政、财务、研发、销售等部门。
大楼内部有多个会议室、休息区、办公区等功能区域。
明确了这些，咱们才能有针对性地进行布线设计。
一、网络架构设计1.采用星型拓扑结构，以核心交换机为中心，连接各个楼层交换机，再由楼层交换机连接各个信息点。
2.根据部门需求，将网络划分为多个VLAN，实现数据隔离，提高网络安全性。
3.配置防火墙、入侵检测系统等安全设备，确保网络稳定、安全。
4.部署无线AP，实现全楼覆盖，方便移动办公。
二、综合布线设计1.采用超五类双绞线作为水平布线，满足高速数据传输需求。
2.楼层配线间设置光纤面板，连接至核心交换机，实现高速光纤通信。
3.每个信息点配置一个超五类信息模块，方便接入各种网络设备。
4.在办公区、会议室等区域预留一定数量的电源插座，方便设备供电。
5.布线管道采用PVC管，确保线路安全、美观。
三、监控安防设计1.在大楼入口、电梯、走廊等关键位置安装高清摄像头，实现全方位监控。
2.配置视频录像机，存储监控数据，方便后续查询。
3.设置电子巡更系统，提高大楼安全管理水平。
4.部署门禁系统，实现人员权限管理，防止闲杂人等进入。
四、弱电系统设计1.电话、电视、监控等弱电系统采用同轴电缆，确保信号稳定。
2.弱电系统与网络系统分开布线，避免信号干扰。
3.设置弱电井，方便维护和管理。
五、施工与验收1.在施工过程中，严格按照设计方案进行，确保布线质量。
2.施工完毕后，进行系统测试，确保网络稳定、通信正常。
3.验收合格后，交付使用，并提供售后服务。
这个办公大楼综合布线设计方案涵盖了网络架构、综合布线、监控安防、弱电系统等多个方面，旨在为大楼内的企业和员工提供一个高效、安全、稳定的办公环境。
办公楼大厦综合布线设计及方案
办公楼大厦综合布线设计及方案一、需求分析1.可用性和可靠性：确保提供24小时不间断的网络和通信服务，保证办公楼内的工作正常进行。
2.扩展性：布线设计要能够满足未来可能的扩展需求。
3.灵活性：能够适应不同房间的需求，包括数据、语音和视频等多种类型的传输要求。
4.安全性：通过合理的布线设计，确保数据的安全传输，并防止信息泄漏。
二、布线系统设计1.网络布线a)主干布线：主干布线是连接楼层和房间的主要网络通道，通常采用光纤布线，以提供高速、稳定的网络连接。
主干布线需要考虑到未来扩展需求，应留有一定的冗余空间。
c)网络设备：根据办公楼规模和需求确定网络设备的数量和类型，包括交换机、路由器、防火墙等。
3.视频布线a)主干布线：主干布线是连接楼层和房间的主要视频通道，通常采用同轴电缆布线。
b)水平布线：水平布线应包括每个房间至少一个视频插座，用于连接监控摄像机等设备。
c)视频设备：根据办公楼规模和需求确定视频设备的数量和类型，包括监控摄像机、视频录像机等。
三、安全考虑1.数据安全：通过在主干布线和水平布线上采用加密技术和访问控制策略，确保敏感数据的安全传输。
2.网络安全：通过防火墙和入侵检测系统等网络安全设备，保护办公楼网络免受外部攻击。
四、未来扩展为了满足未来办公楼扩展的需求，布线设计应具备可扩展性，主干布线和水平布线应预留一定的冗余空间，以便接纳更多的工作区和设备。
同时，布线系统应预留足够的网络端口和电缆通道，以方便日后设备的增加和替换。
五、总结办公楼大厦综合布线设计及方案旨在满足大楼内各个房间、楼层之间信息传输的需求，提供稳定、可靠的网络和通信服务。
设计方案应考虑可用性、扩展性、灵活性和安全性等方面的要求，并预留一定的冗余空间和扩展余地，以适应未来的扩展需求。
此外，安全考虑也是设计方案中不可忽视的重要部分。
办公楼综合布线设计方案
办公楼综合布线设计方案一、前言办公楼综合布线是一个关键性的项目，在现代办公环境中起到了非常重要的作用。
本文档旨在提供一种综合布线设计方案，以确保办公楼内各种设备的互联和通信正常运行。
二、设计目标综合布线设计的目标是为办公楼提供高效的通信和网络基础设施，以支持各种办公设备的正常运行。
具体的设计目标如下：1.提供稳定的网络连接，满足办公楼内各种设备的需求。
2.最小化线缆的数量和长度，降低成本和维护难度。
3.确保布线系统的可扩展性，以适应未来的技术升级和业务需求。
4.保证布线系统的安全性和可靠性，防止数据泄露和网络攻击。
5.优化布线系统的可管理性，方便操作和维护。
三、布线结构为了满足设计目标，本方案采用了层次化的布线结构，包括主干布线和水平布线。
1. 主干布线主干布线是负责将办公楼内各个区域连接起来的主要线缆系统，通常采用光纤线缆。
主干布线的设计应考虑以下因素：•线缆类型：采用多模光纤或单模光纤，具体根据距离、传输速率和预算等因素进行评估。
•线缆数量：根据办公楼规模和设备需求进行评估，并提供相应的冗余设计。
•线缆路径：尽可能选择直线路径，并减少线缆的弯曲，以降低信号损失和维护难度。
•线缆标准：选择符合标准的线缆和接头，确保信号的稳定传输和可靠性。
2. 水平布线水平布线将主干布线连接到办公区域内的各个用户设备，通常采用铜缆线，如Cat6a或Cat7。
水平布线的设计应考虑以下因素：•线缆数量：根据各个办公区域的设备需求评估，并提供相应的冗余设计。
•线缆路径：经过明确的规划，避免与电源线和干扰源靠近，以保证信号质量。
•线缆标准：选择符合标准的线缆和接头，确保信号的稳定传输和可靠性。
•线缆长度：尽量控制每条线缆的长度，以减少信号衰减和成本。
•布线框架：采用合适的布线框架，确保线缆的整齐排列和方便管理。
四、安全性和可靠性为了确保办公楼的网络安全和综合布线系统的可靠性，需要采取以下措施：1.防火墙和安全设备：在网络入口处设置防火墙和安全设备，对网络流量进行监控和过滤，防止未经授权的访问。
办公楼综合布线设计方案
二、设计准则
1.标准化：严格参照国际与国家相关标准进行设计。
2.模块化：布线系统设计应具备良好的模块化特性，便于灵活配置与扩展。
3.前瞻性：考虑未来技术的发展趋势，预留系统升级空间。
4.安全性：确保信息传输安全，防范潜在的安全风险。
5.经济性：在满足性能要求的前提下，实现成本的有效控制。
三、设计目标
3.施工完成后进行验收，包括电缆、光纤测试、设备调试等。
4.提供完整的工程资料和操作手册，便于后续维护和管理。
六、后期维护与管理
1.定期对布线系统进行检查和维护，确保系统稳定运行。
2.及时更新网络设备，提高网络性能。
3.建立完善的网络管理制度，规范操作流程。
4.提供技术支持，解决用户在使用过程中遇到的问题。
（1）垂直布线：采用电缆井、电缆桥架等方式，将电缆、光纤从核心层引至各楼层。
（2）水平布线：采用吊顶内、地面线槽等方式，将电缆、光纤从汇聚层引至接入层。
（3）工作区布线：根据各部门需求，设置信息插座，提供网络接入。
4.电气保护与接地
（1）设置总配电箱，为布线系统提供稳定电源。
（2）设置防雷设备，防止雷击损害网络设备。
-分布层：实现各接入层之间的数据聚合，确保数据传输的高效性。
-接入层：提供办公楼内各个工作区的网络接入。
2.布线材料与设备选择
-电缆：选用六类及以上标准双绞线，以满足高速数据传输要求。
-光缆：采用多模或单模光纤，适用于长距离或高带宽需求。
-配线设备：配置模块化配线架，便于管理及未来升级。
-网络设备：选择品牌可靠、性能稳定、支持未来技术升级的网络交换机和路由器。
（3）接入层：为办公楼内各部门提供网络接入服务。
2.布线产品选型
1.标准化：严格参照国际与国家相关标准进行设计。
2.模块化：布线系统设计应具备良好的模块化特性，便于灵活配置与扩展。
3.前瞻性：考虑未来技术的发展趋势，预留系统升级空间。
4.安全性：确保信息传输安全，防范潜在的安全风险。
5.经济性：在满足性能要求的前提下，实现成本的有效控制。
三、设计目标
3.施工完成后进行验收，包括电缆、光纤测试、设备调试等。
4.提供完整的工程资料和操作手册，便于后续维护和管理。
六、后期维护与管理
1.定期对布线系统进行检查和维护，确保系统稳定运行。
2.及时更新网络设备，提高网络性能。
3.建立完善的网络管理制度，规范操作流程。
4.提供技术支持，解决用户在使用过程中遇到的问题。
（1）垂直布线：采用电缆井、电缆桥架等方式，将电缆、光纤从核心层引至各楼层。
（2）水平布线：采用吊顶内、地面线槽等方式，将电缆、光纤从汇聚层引至接入层。
（3）工作区布线：根据各部门需求，设置信息插座，提供网络接入。
4.电气保护与接地
（1）设置总配电箱，为布线系统提供稳定电源。
（2）设置防雷设备，防止雷击损害网络设备。
-分布层：实现各接入层之间的数据聚合，确保数据传输的高效性。
-接入层：提供办公楼内各个工作区的网络接入。
2.布线材料与设备选择
-电缆：选用六类及以上标准双绞线，以满足高速数据传输要求。
-光缆：采用多模或单模光纤，适用于长距离或高带宽需求。
-配线设备：配置模块化配线架，便于管理及未来升级。
-网络设备：选择品牌可靠、性能稳定、支持未来技术升级的网络交换机和路由器。
（3）接入层：为办公楼内各部门提供网络接入服务。
2.布线产品选型
办公楼大厦综合布线设计方案
办公楼大厦综合布线设计方案一、前期准备工作1.确定业主需求和用途：了解办公楼大厦的使用需求，包括办公室、会议室、休息区等不同功能区域的布线需求，以及将来业主可能的扩展需求。
3.分析建筑结构：了解建筑的结构特点，确定可用的布线路由，如管道、天花板空间等。
二、综合布线方案设计1.布线路径规划：根据建筑的结构特点和通信设备的需求，设计合理的布线路径，包括主干线和分支线路路由，确保信号传输的稳定性和可靠性。
2.网线类型选择：根据不同区域的需求，选择合适的网线类型，如双绞线、光纤等，以满足不同通信设备的要求。
3.布线间距规划：根据通信设备的安装位置和布局，确定不同设备之间的布线间距，以避免线缆交叉干扰和布线混乱。
4.布线容量估算：根据业主需求和设备清单，估算不同区域的布线容量，以确保布线系统具备足够的扩展性和容错性。
5.机房布置设计：对机房进行布置设计，包括设备的摆放位置、通风散热措施、安全防护等，确保机房能够满足设备的正常运行要求。
三、施工安装与维护1.布线进行中的管理与监控：对施工过程进行管理和监控，确保施工质量和进度符合设计要求。
2.布线设备的安装与调试：对布线设备进行安装和调试，检查设备连接情况和信号质量，确保设备的正常运行。
3.维护与更新：定期进行维护和检修，保证布线系统的稳定性和可靠性。
及时更新网络设备和软件，以满足业主的不断升级需求。
4.标识与管理：对布线系统进行标识和管理，包括标注线缆走向、设备位置和接口号码，以便维护人员能够快速定位和排除故障。
四、安全保障措施1.防火措施：布线管道采用阻燃材料，选择符合防火标准的线缆，安装防火隔离门等，确保布线系统的防火安全性。
2.防雷措施：采取合适的防雷设备，如避雷针、防雷阀门等，保护布线系统免受雷击的影响。
3.电磁屏蔽措施：选用带有屏蔽层的线缆，采取隔离措施，防止电磁干扰对布线系统的影响。
4.接地保护措施：对布线系统进行良好接地，降低电压的漏电可能，确保系统的安全可靠。
办公大楼综合布线系统设计方案
XXX办公大楼综合布线系统设计方案1、办公大楼布线环境大厦高十层，计算机中心设在一层，电话主机房设在一层。
但不在同一位置。
2、布线要求每层50个数据点、50个语音点；总计数据点500个，语音点500个；数据、语音水平系统均使用Futurecom UE/E六类非屏蔽或屏蔽双绞线；数据垂直主干系统采用Futurelink室内或多用途四芯或六芯多模光纤；语音垂直主干系统采用HAY五类25对大对数电缆。
3、布线系统应符合的工业标准（1）ISO/IEC 11801:信息技术-用户建筑物综合布线；（2）ANSI EIA/TIA 568A:商业建筑电信布线标准；（3）建筑与建筑群综合布线工程系统设计、施工及验收规范。
4、大楼布线建议方案4.1 预期目标（1）符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准，充分保证计算机网络高速、可靠的信息传输要求。
（2）能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。
（3）除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。
（4）能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。
（5）能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
4.2 方案说明整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。
以下按各个子系统分别进行说明，在本方案中充分考虑了综合布线系统的高可靠性、高速传输特性、可升级性和高安全性。
．4.2.1 工作区子系统包括所有用户实际使用区域。
共设数据点500个、语音点500个。
为满足办公环境多媒体信息的高速传输，数据点、语音点全部采用Futurecom S250六类信息模块，使用国标双口防尘墙上型插座面板。
数据点、语音点在每层分布如下表：工作区子系统数据点、语音点分布表4.2.2 水平子系统水平子系统是由建筑物各管理间至各工作区之间的电缆构成。
办公大楼综合布线方案

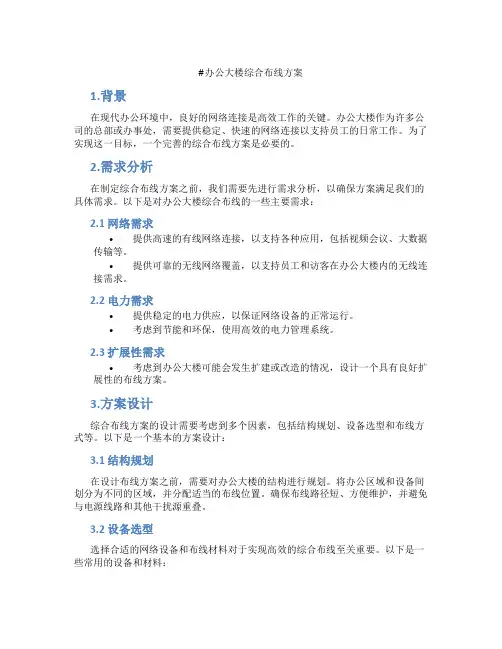

办公大楼综合布线方案1. 背景介绍办公大楼综合布线是指在办公楼内为各种办公设备（如电脑、电话、打印机等）提供网络和通信连接的一套系统。
良好的综合布线方案可以提供高速、稳定的数据传输和通信服务，提高办公效率和工作质量。
2. 综合布线设计原则综合布线的设计应根据办公大楼的需求和实际情况，遵循以下原则：- 持久性：布线系统应具有长期使用的持久性，能够适应未来的技术变革和增加的需求。
- 可扩展性：布线系统应具备可扩展性，可以方便地增加或更换设备。
- 灵活性：布线系统应具备灵活性，可以满足不同部门的需求和变化。
- 高带宽：布线系统应提供足够的带宽以支持高速数据传输和通信服务。
- 安全性：布线系统应保证传输的数据安全，防止数据泄露和未授权访问。
3. 综合布线解决方案3.1 网络布线网络布线是办公大楼内实现互联网接入的基础设施，主要包括水平布线和垂直布线。
- 水平布线：将服务器室连接到办公室或工作区，提供网络连接。
- 垂直布线：将不同楼层的水平布线连接到核心交换机。
3.2 电话布线电话布线是为办公室提供电话通信服务的基础设施，主要包括电话线路和电话配线架。
- 电话线路：布设电话线路连接到电话配线架，为每个办公室或工作区提供电话接口。
- 电话配线架：将电话线路集中到配线架，方便管理和维护。
3.3 视频监控布线视频监控布线是为办公大楼安装视频监控设备并提供监控信号传输的基础设施，主要包括视频摄像头和监控信号线路。
- 视频摄像头：安装在办公室或公共区域，用于监控和录像。
- 监控信号线路：将摄像头的监控信号传输到监控中心。
3.4 电源布线电源布线是为办公设备提供电源供应的基础设施，主要包括电源插座和电源线路。
- 电源插座：布设在办公室或工作区，提供电源接口供办公设备使用。
- 电源线路：将电源插座连接到供电部门的电源系统。
4. 实施步骤•第一步：根据办公大楼的实际情况，制定综合布线的设计方案，明确布线范围和需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
办公楼大厦综合布线设计方案设计人：XXX设计时间：2011-5-18目录一、前言 (1)3.1系统设计原则及依据 (2)3.1.1 设计原则 (2)3.1.2 设计依据 (4)3.1.3 安装与设计规范 (4)3.2.2 水平布线子系统 (6)3.2.3 管理区子系统 (6)3.2.4 其它产品说明 (7)5.4.3近端串扰（NEXT—N EXT C ROSSTALK） (15)一、前言根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。
智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。
XX大厦综合布线将满足以下要求：●布线系统将贯穿于1、2、3楼的各个平面。
主要为话音、数据、图像等系统信号提供高性能传输路由。
作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
●系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。
●系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
●在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。
为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。
●客户基本情况：楼层面积约xx米，且已有光纤到楼层。
网络信息点：xx个；语音信息点：xx个二、需求分析2.1现状分析：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。
从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。
办公高楼的结构如下：3层主建筑楼两层活动中心楼并排坐落于同一个街区，主建筑楼容纳公司总部以及销售部、营销部、财务部。
主建筑的每个办公室和3个会议室（每一层各一个）都要安装电话以及可以高速访问internet的计算机。
每个楼层都要有自己的设备间，接入设备第一层。
相邻的一个仓库只容纳很少的几个部门，而且只有少数几个办公室需要安装电话和计算机，但是它必须和主建筑位于同一个网络中，高速internet访问能力在其中并不重要，但是要保证部门经理可以快速访问公司总部网络、所有的仓库办公室都必须有语音点，并且仓库中的所有部门都至少需要一台联网的计算机。
根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a)超五类水平电缆在设备端口至终端端口的距离不超过90米；(b)采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps；(c)具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使系统获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。
也为该建筑群提供了良好的内部环境和畅通的对外联络设施。
2.2系统需求配置：本项目主要为标准型办公场所,因此采用较高的配置标准。
根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为xx 5类结构化布线产品，使整个系统完全满足5类传输性能标准，以适应10—15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。
2．3楼层信息点分布统计：根据甲方所提供的施工平面图及贵方要求，本工程信息点均设计为语音点和数据点，核算出各楼层信息点分布图如下：校办楼：层地****下室1层****2层****3层****中设有**个语音点，**个数据点。
信息点总计：****三、设计方案3.1系统设计原则及依据本设计方案参照ISO/IEC ISO 11801 ANSI/TIA/EIA568A，采用符合超5类标准的布线线缆和连接硬件，并由**公司认证的设计人员设计，以确保整个系统的规范和质量。
本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps /622.5Mbps及千兆以太网等应用场合。
3.1.1 设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。
其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。
由此可见，这个布线比传统布线大为简化，节省大量的物资、间和空间。
开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。
所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。
可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。
先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。
5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引到桌面。
干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。
经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工，统一管理。
这样可省去大量的重复劳动和设备占用，使布线周期大大缩短。
另外，综合布线系统使用简单、方便，维护费用低，可以满足三多媒体的传输和用户对ISDN、ATM的需求。
可见综合布线系统具有很高的性能价格比。
3.1.2 设计依据满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568A 北美商用建筑电信布线标准－ANSI / EIA/TIA-569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－IEEE 100 BASE-T 100兆以太网－CCITT ISDN 综合业务数据网络标准－IEEE 802.3 10BASE-T 光纤分布数据接口（FDDI）标准－IEEE 802.5 TOKEN RING 网络标准－ANSI FDDI 110Mbps 北美光纤数据接口高速局域网标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准3.1.3 安装与设计规范中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS 09:89）建筑与建筑群综合布线系统工程设计规范（CECS 72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）电气装置安装工程施工及验收规范（GBJ 232-82）3.2 方案设计概述根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，大楼主设备间设于大楼一层综合布线机房，从主设备间引线缆经桥架和竖井直接引至工作区。
水平布线电缆均采用超5类4对UTP电缆，信息插座选用xx公司特色产品5类系列插座。
本方案分为五大子系统，分别为工作区子系统、水平子系统、干线子系统、设备间子系统以及管理间子系统，为二级星型拓扑结构。
由于1-3层是标准的办公楼，先设计1-3层所用的设备，具体分述如下：3.2.1 工作区子系统工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。
本系统设置1127个双口信息点。
普天信息插座是普天专利产品之一。
工作区材料配置表型号名称数量序号1PT/FA3-08ⅧB RI45双位插座面板**2PT/5.566.019RJ45插座模块**3JPX211C125回线配线箱**3.2.2 水平布线子系统水平布线子系统为配线间水平配线架至各个办公室门口的分配线箱的连接线缆。
本项目数据点采用超五类四对UTP、语音点采用五类四对UTP。
3.2.3 管理区子系统由于各个楼层的信息点数比较的多，故在每层楼都要设有管理区子系统，管理区子系统是由配线架、跳线以及相关的有源设备（HUB、服务器及交换机等)。
具体的配料表如下：管理区子系统材料配置表3.2.4 设备间子系统设备间子系统是由总配线架、跳线及相关有源设备（HUB、服务器及交换机等)等组成。
设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相关有源设备通过跳线或对接实现系统的联网。
本项目主设备间设在一层中心机房内，其布线设备主要为系统配线架和相关跳线等。
按大楼结构化布线系统实施要求；我们将选用和配置普天相应产品。
具体如下：设备间设备配置表3.2.4 其它产品说明本项目施工工具包括:打线工具：主要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。
安装消耗品：施工辅材，包括扎带，胶带，油笔等。
检测工具：美国FLUKE手持式工程仪表, 可迅速方便地测试1对～4对线缆的开路、短路、反接、错接以及线对交错等情况,以及ISO11801提出的各种参数。
四、施工方案建议4.1 总体方案说明4.1.1 布线系统设计说明大楼综合布线系统涉及计算机网络和通讯系统。
综合布线系统有利于多种网络拓扑结构的应用，实行结构化综合布线方式，以达到高度智能化及节省投资的目的。
4.1.1.1工作区子系统工作区子系统是各办公区组成，根据各自不同的功能，由单孔和双孔信息插座构成，插座里采用的是拆装灵活的模块。
通过插座既可以引出电话线，也可以连接数据终端及其它弱电设备。
信息插座和电源可安装在墙上、柱子上，部分可安装于地板上。
安装于墙、柱上的插座之底边和地板之距离为30CM。
安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的地板上，插座(电源、信息插座)都能和地板、地毯面成水平。
