齿轮泵、叶片泵、柱塞泵

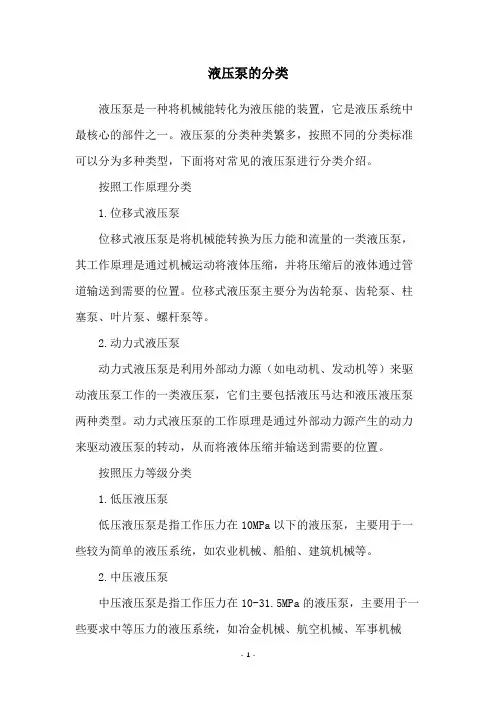

液压泵的分类液压泵是一种将机械能转化为液压能的装置，它是液压系统中最核心的部件之一。

液压泵的分类种类繁多，按照不同的分类标准可以分为多种类型，下面将对常见的液压泵进行分类介绍。

按照工作原理分类1.位移式液压泵位移式液压泵是将机械能转换为压力能和流量的一类液压泵，其工作原理是通过机械运动将液体压缩，并将压缩后的液体通过管道输送到需要的位置。

位移式液压泵主要分为齿轮泵、齿轮泵、柱塞泵、叶片泵、螺杆泵等。

2.动力式液压泵动力式液压泵是利用外部动力源（如电动机、发动机等）来驱动液压泵工作的一类液压泵，它们主要包括液压马达和液压液压泵两种类型。

动力式液压泵的工作原理是通过外部动力源产生的动力来驱动液压泵的转动，从而将液体压缩并输送到需要的位置。

按照压力等级分类1.低压液压泵低压液压泵是指工作压力在10MPa以下的液压泵，主要用于一些较为简单的液压系统，如农业机械、船舶、建筑机械等。

2.中压液压泵中压液压泵是指工作压力在10-31.5MPa的液压泵，主要用于一些要求中等压力的液压系统，如冶金机械、航空机械、军事机械等。

3.高压液压泵高压液压泵是指工作压力在31.5-100MPa的液压泵，主要用于一些要求高压力的液压系统，如工程机械、冶金机械、航空机械等。

按照结构形式分类1.齿轮泵齿轮泵是一种常见的位移式液压泵，其结构简单，易于制造和维修。

齿轮泵主要由外齿轮和内齿轮组成，液体在两个齿轮之间流动，从而实现液体的压缩和输送。

2.柱塞泵柱塞泵是一种高性能的液压泵，其结构复杂，但具有高压力、高流量、高效率等优点。

柱塞泵由柱塞和泵体组成，柱塞在泵体内往复运动，从而实现液体的压缩和输送。

3.叶片泵叶片泵是一种常见的液压泵，其结构简单，功率密度高，适用于中小型液压系统。

叶片泵由叶轮、叶片和泵体组成，液体在叶片的作用下被压缩并输送。

按照用途分类1.液压马达液压马达是一种动力式液压泵，其结构类似于液压泵，但其工作原理是将液体压缩成动力，并通过马达输出动力，从而实现机械的转动。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

齿轮泵、叶片泵和柱塞泵是常见的泵类型，它们之间有以下区别：
工作原理：
齿轮泵：通过齿轮的旋转来吸入和排出介质。

介质被困在齿轮齿槽之间，随着齿轮的旋转，介质从吸入端被推送到排出端。

叶片泵：通过叶片的旋转或摆动来吸入和排出介质。

叶片在泵的内部旋转或摆动，推动介质从吸入端到排出端。

柱塞泵：通过柱塞的往复运动来吸入和排出介质。

柱塞在泵的内部往复移动，随着柱塞的运动，介质从吸入端到排出端。

流量和压力特性：
齿轮泵：具有较稳定的流量和较低的压力能力，适用于输送低至中等粘度的介质。

叶片泵：具有较高的流量和较低至中等的压力能力，适用于输送低至高粘度的介质。

柱塞泵：具有较高的流量和较高的压力能力，适用于输送高压、高粘度的介质。

结构特点：
齿轮泵：由齿轮和泵壳组成，结构相对简单。

叶片泵：由转子、叶片和泵壳组成，结构相对复杂。

柱塞泵：由柱塞、活塞、气阀和泵壳组成，结构相对复杂。

应用领域：
齿轮泵：常用于润滑油、燃油、液压油等的输送。

叶片泵：常用于化工、石油、食品加工等行业中的液体输送。

柱塞泵：常用于高压工况下的液体输送，如高压清洗、喷涂、注射等。

需要根据具体的工作要求和介质性质选择适合的泵类型。

液压泵工作原理液压泵是一种将机械能转化为液压能的设备，它通过产生高压液体来驱动液压系统中的执行元件。

液压泵的工作原理是利用机械能驱动泵的转子，使泵腔内的液体产生压力，然后将液体通过管路输送到液压系统中，从而实现对执行元件的控制。

液压泵的工作原理可以分为两种类型：容积式液压泵和动力式液压泵。

1. 容积式液压泵工作原理：容积式液压泵根据泵腔容积的变化来产生压力，主要包括齿轮泵、叶片泵和柱塞泵。

- 齿轮泵：齿轮泵由一对啮合的齿轮组成，当齿轮转动时，泵腔的容积随之变化，液体被吸入和排出。

通过齿轮的旋转，液体被压缩并通过出口排出，从而产生压力。

- 叶片泵：叶片泵由一个旋转的转子和固定的叶片组成。

当转子旋转时，叶片受到离心力的作用，与泵壳内的椭圆形腔体形成密封，液体被吸入和排出。

通过叶片的旋转，液体被压缩并通过出口排出，产生压力。

- 柱塞泵：柱塞泵由多个柱塞和柱塞孔组成。

当柱塞受到偏心轴的推动时，柱塞与柱塞孔之间形成密封，液体被吸入和排出。

通过柱塞的运动，液体被压缩并通过出口排出，产生压力。

容积式液压泵的优点是结构简单、体积小、分量轻，适合于低压和中压液压系统。

2. 动力式液压泵工作原理：动力式液压泵是通过外部能源驱动，将机械能转化为液压能。

主要包括齿轮泵、涡轮泵和离心泵。

- 齿轮泵：齿轮泵通过外部机电或者发动机驱动齿轮转动，液体被吸入和排出。

通过齿轮的旋转，液体被压缩并通过出口排出，产生压力。

- 涡轮泵：涡轮泵通过外部机电或者发动机驱动叶轮旋转，液体被吸入和排出。

通过叶轮的旋转，液体被压缩并通过出口排出，产生压力。

- 离心泵：离心泵通过外部机电或者发动机驱动叶片旋转，液体被吸入和排出。

通过叶片的旋转，液体被压缩并通过出口排出，产生压力。

动力式液压泵的优点是可以提供高压液体，适合于高压液压系统。

总结：液压泵的工作原理是通过机械能或者外部能源驱动泵的转子，使泵腔内的液体产生压力，然后将液体输送到液压系统中。

容积式液压泵利用泵腔容积的变化来产生压力，包括齿轮泵、叶片泵和柱塞泵；动力式液压泵通过外部能源驱动，将机械能转化为液压能，包括齿轮泵、涡轮泵和离心泵。

泵的分类及工作原理泵是一种通过机械或物理方式将液体或气体从低压区域输送到高压区域的设备。

根据泵的工作原理和应用领域的不同，泵可以分为多个不同的分类。

以下将介绍一些常见的泵的分类及其工作原理。

1.位移泵位移泵是通过不断改变腔室体积来输送流体的。

根据腔室体积的变化方式，位移泵可以进一步分为柱塞泵、齿轮泵、螺杆泵和轴向柱塞泵等。

-柱塞泵是通过柱塞在缸体内的来回运动改变腔室的体积，从而实现流体的输送。

柱塞泵具有输送精度高、稳定性好的特点，常用于高压工况。

-齿轮泵是通过齿轮的旋转来改变腔室的体积，实现流体的输送。

齿轮泵结构简单、体积小，常用于中低压工况。

-螺杆泵是通过螺杆与外壳的配合来改变腔室的体积，实现流体的输送。

螺杆泵具有自吸能力强、输送流体稠度范围广的特点，常用于流体粘度较高的工况。

-轴向柱塞泵是通过轴向柱塞在缸体内的往复运动改变腔室的体积，实现流体的输送。

轴向柱塞泵具有体积小、重量轻的特点，常用于高速工况。

2.轴流泵和离心泵轴流泵和离心泵是根据流体运动的方式来分类的。

-轴流泵是通过叶轮产生的离心力将流体从中心向外推动，实现流体的输送。

轴流泵常用于大流量、低扬程的工况，例如排水、灌溉等。

-离心泵是通过叶轮旋转产生的离心力将流体从中心向外抛出，实现流体的输送。

离心泵常用于中、高扬程的工况，例如给水、供暖等。

3.定量泵和变量泵定量泵是以恒定的排量来输送流体的，而变量泵则可以根据需要调节排量。

-定量泵常用于对流体的压力和流量要求较为稳定的工况，例如润滑系统。

-变量泵可以根据系统需要来调节流量和压力，常用于需要灵活性和可调性的工况，例如液压系统。

除了以上列举的泵的分类，还有一些特殊类型的泵，例如真空泵、潜水泵、磁力泵等。

这些泵根据其特殊的工作原理和应用领域，有着各自的特点和用途。

总结起来，泵可以根据其工作原理、流体输送方式、排量调节方式等来分类。

不同类型的泵适用于不同的工况，可以满足各种不同的流体输送需求。

液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。

它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。

一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。

进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。

2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。

（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。

（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。

2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。

（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。

（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。

二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。

工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。

泵的分类按工作原理分：1.容积式泵靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

根据运动部件结构不同，有：活塞泵和柱塞泵;有齿轮泵、螺杆泵、叶片泵和水环泵。

2.叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。

根据泵的叶轮和流道结构特点的不同可分为：1）离心泵2）轴流泵3）混流泵4）旋涡泵。

3.喷射式泵是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体的能量增加。

4.泵的其它分类泵还可以按泵轴位置分为:1)立式泵2)卧式泵按吸口数目分为:1)单吸泵(single suction pump)2)双吸泵(double suction pump)按驱动泵的原动机来分:1)电动泵2)汽轮机泵3)柴油机泵一、泵的分类与用途1、泵的分类离心泵叶片式轴流泵漩涡泵往复泵：活塞泵、柱塞泵、隔膜泵泵容积式回转泵：齿轮泵、螺杆泵、滑片泵其他类型泵：喷射泵、真空泵1）、容积泵：依靠工作室容积的连续改变而提高液体压力达到输送液体的目的（如：往复泵、齿轮泵等）。

2）、叶片泵：依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的（如离心泵）。

3）、流体动力作用泵：它是利用一种带压的工作流体在泵内通过，从而达到输送另一种液体的目的（如：喷射泵）。

2、泵的用途泵是一种输送流体的通用机械，在石油、化工装置中原料、回流、中间产品、溶剂等液体、气体的输送、循环和增压等都需泵来完成。

由于各个装置工艺的不同，所需泵的形式和数量也不同，每个装置少则10~20台泵，多则100~150台泵。

如果没有泵，装置中物料加热、反应、分离等工艺过程就无法进行。

可见泵在石油化工装置中占有重要地位。

在各种泵中，以离心泵应用最为广泛，由于它的流量、扬程及性能范围均较大，并具有结构简单、体积小、重量轻、操作平稳、维修方便等优点，所以占化工生产用泵的80%以上。

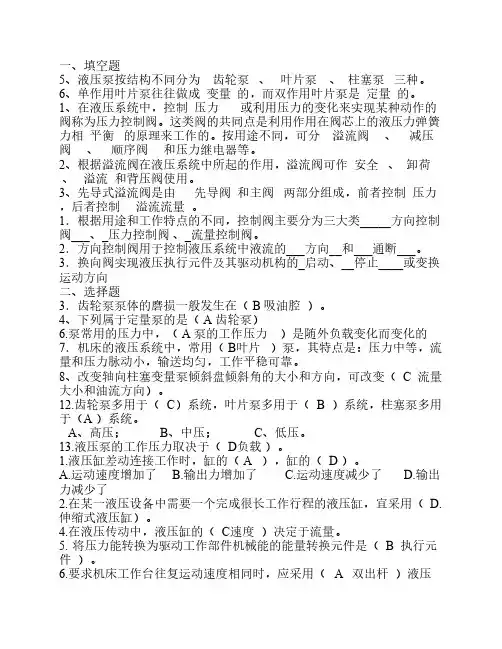

一、填空题5、液压泵按结构不同分为齿轮泵、叶片泵、柱塞泵三种。

6、单作用叶片泵往往做成变量的，而双作用叶片泵是定量的。

1、在液压系统中，控制压力或利用压力的变化来实现某种动作的阀称为压力控制阀。

这类阀的共同点是利用作用在阀芯上的液压力弹簧力相平衡的原理来工作的。

按用途不同，可分溢流阀、减压阀、顺序阀和压力继电器等。

2、根据溢流阀在液压系统中所起的作用，溢流阀可作安全、卸荷、溢流和背压阀使用。

3、先导式溢流阀是由先导阀和主阀两部分组成，前者控制压力，后者控制溢流流量。

1．根据用途和工作特点的不同，控制阀主要分为三大类_____方向控制阀___、_压力控制阀、_流量控制阀。

2．方向控制阀用于控制液压系统中液流的___方向__和___通断___。

3．换向阀实现液压执行元件及其驱动机构的_启动、__停止____或变换运动方向二、选择题3．齿轮泵泵体的磨损一般发生在（ B 吸油腔）。

4、下列属于定量泵的是（ A 齿轮泵）6.泵常用的压力中，（ A 泵的工作压力）是随外负载变化而变化的7．机床的液压系统中，常用（ B叶片）泵，其特点是：压力中等，流量和压力脉动小，输送均匀，工作平稳可靠。

8、改变轴向柱塞变量泵倾斜盘倾斜角的大小和方向，可改变（C 流量大小和油流方向）。

12.齿轮泵多用于（C）系统，叶片泵多用于（B ）系统，柱塞泵多用于（A ）系统。

A、高压；B、中压；C、低压。

13.液压泵的工作压力取决于（ D负载）。

1.液压缸差动连接工作时，缸的（ A ），缸的（ D ）。

A.运动速度增加了B.输出力增加了C.运动速度减少了D.输出力减少了2.在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用（D.伸缩式液压缸）。

4.在液压传动中，液压缸的（ C速度）决定于流量。

5. 将压力能转换为驱动工作部件机械能的能量转换元件是（ B 执行元件）。

6.要求机床工作台往复运动速度相同时，应采用（ A 双出杆）液压缸。

液压泵的结构特点各类液压泵的结构特点见下表。

各类液压泵的结构特点类型结构简图结构特点优缺点齿轮泵外啮合利用轮齿和泵壳形成的封闭容积的变化，完成泵的功能。

不能变量结构最简单，价格低廉。

流量脉动大，径向载荷及噪音大内啮合渐开线式利用轮齿和齿圈形成的容积便或，完成泵的功能。

在轴对称位置上不知有吸、排油口。

不能变量尺寸比外啮合式略小，价格比外啮合式略高，流量和压力脉动小，噪音低。

径向载荷大摆线式利用轮齿和齿圈形成的容积便或，完成泵的功能。

在轴对称位置上不知有吸、排油口。

不能变量尺寸小，价格低廉，压力较低，径向载荷大叶片泵非平衡式（单作用）利用插入转子槽内的叶片间容积变化，完成泵的功能。

在轴对称位置上布置有一组吸油口和排油口。

改变定子偏心量e进行变量径向载荷大，噪声较低，流量脉动较平衡式大平衡式（双作用）利用插入转子槽内的叶片间容积变化，完成泵的功能。

在轴对称位置上布置有一组吸油口和排油口径向载荷小，噪声较低，流量脉动小螺杆泵双螺杆式利用螺杆槽内容积的便或完成泵的功能。

不能变量无流量脉动，尺寸和重量大，径向载荷大三螺杆式利用螺杆槽内容积的便或完成泵的功能。

不能变量无流量脉动，尺寸和重量大，径向载荷较双螺杆式小轴向柱塞泵︵端面配流︶斜轴式用柱塞和主动盘之间的球头连杆带动缸体旋转，由连杆的锥形表面与柱塞内壁接粗传递力矩。

利用端面配流，包括球面式配流盘。

进来出现了柱塞连杆成一体的新型斜轴泵结构坚固，耐冲击，抗污染新比斜盘式好。

由于出现“三角形式”结构，使泵的体积大大缩小。

由于变量时，缸体倾斜角增大到40°，使功率重量比进一步增大直轴式（斜盘式）通轴式传动轴穿过斜盘，径向载荷由传动轴支承。

利用配流盘配流总量轻、体积小，零件总类少，可串联辅助泵，便于集成化。

但供体上缸孔分布圆直径较大，滑动速度高。

供体倾斜力矩由株洲承受，故传动轴径较大非通轴式利用配流盘配流。

径向载荷由缸体外周的大轴承平衡，以限制缸体的倾斜传动轴只传递扭矩，轴径较小。
