电气二次回路编号原则

二次回路和电缆编号原则在电力工程中，为了方便电力设备的运行和维护，通常会对电缆进行编号，并且设计相应的二次回路。

电缆编号原则和二次回路设计是电力工程中非常重要的一环。

以下是关于二次回路和电缆编号原则的详细介绍。

1.二次回路设计原则(1)安全性原则：二次回路的设计要保证电力设备的安全运行。

要避免短路、漏电等安全隐患，为此，回路设计应根据设备的额定容量、电流负荷等因素，合理选择导线的截面积、保护装置的额定电流，确保回路的可靠运行。

(2)可维修性原则：二次回路设计要考虑到设备的维修和更换。

为了方便维修和更换，回路的设计应尽量简单，合理分布设备、保护元件和控制元件，减少互相干扰和故障时的检修时间。

(3)灵活性原则：二次回路设计要具备一定的灵活性和可扩展性。

随着电力系统的发展，可能会有新增设备、改造设备的需求，回路设计应能够满足这些需求，并且能够方便地进行扩展和改造。

电缆编号是为了方便管理和维护电缆系统而采取的一种命名方式。

电缆编号的原则如下：(1)标识清晰：电缆编号应该具备清晰简洁、一目了然的特点。

每个编号应呈现出唯一标识的特性，避免混淆和误会。

(2)逻辑有序：电缆编号应按照一定的逻辑顺序进行编排，比如按照电缆类型、回路位置、用途等进行分类，使得不同分类的电缆能够有序排列。

(3)前后一致：电缆编号应前后一致，即相同的电缆在不同位置应具有相同的编号。

这样可以方便管理和维护，避免混乱和错误。

(4)信息完整：电缆编号应携带一些必要的信息，比如电缆的类型、规格、额定电压、用途等，以便在需要时能够快速查找并作出正确判断。

(5)方便扩充：电缆编号应考虑到未来扩充的可能性，比如预留一定范围的编号供后续设备接入使用。

同时，电缆编号应与二次回路设计相协调，即编号和回路之间应该有一一对应的关系，便于回路的调试和维护。

总结：二次回路和电缆编号原则是电力工程中的重要内容，合理的回路设计和电缆编号能够提高电力设备的运行效率和维护管理水平。

二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。

目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。

B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。

C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。

D、双重化配置的两套设备，相同功能的回路，编号不应相同。

E、回路编号中不宜含有括号，可用后缀英文加以区分。

2、电流回路编号第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。

如备自投---故障录波，A4121---A4122，如此类推。

3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。

4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。

5、母差的电流回路编号不再使用特殊编号。

3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。

3、 3M（5M）、4M（6M）表示双母双分段接线。

4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。

5、 1（2，3，4）表示电压互感器二次绕组的序号。

采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。

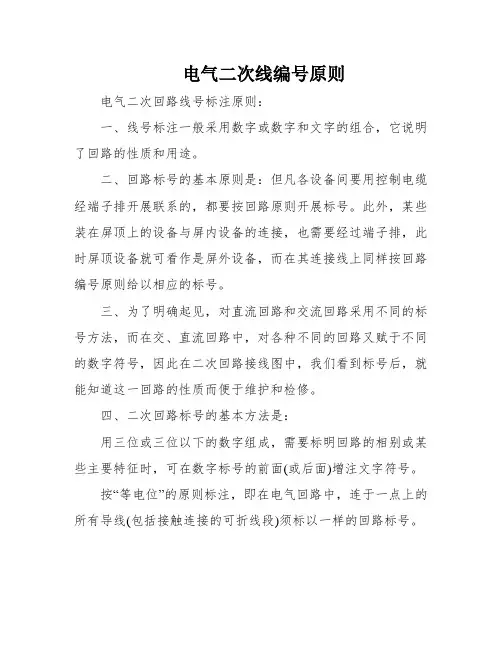

电气二次线编号原则电气二次回路线号标注原则：一、线号标注一般采用数字或数字和文字的组合，它说明了回路的性质和用途。

二、回路标号的基本原则是：但凡各设备间要用控制电缆经端子排开展联系的，都要按回路原则开展标号。

此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。

三、为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

四、二次回路标号的基本方法是：用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。

按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以一样的回路标号。

电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

五、直流回路的标号细则：对于不同用处的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。

控制和保护回路使用的数字标号，按熔断器所属的回路开展分组，每百个数分为一组，如101～199，201～299，301―399，其中每段内里先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，142，140。

号回路的数字标号，按事故、位置、预告、指挥号开展分组，按数字大小开展排列。

开关设备、控制回路的数字标号组，应按开关设备的数字序号开展选取。

例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。

电气二次回路线号标注原则一、线号标注一般采用数字或数字和文字的组合，它表明了回路的性质和用途。

二、回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。

此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。

三、为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

四、二次回路标号的基本方法用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。

按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。

电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

常见交流控制回路中，以主要压降元(部)件(如线圈、绕组、电阻等)为界，左边以奇数起编，如：1、3、5......或11、13、15......；右边以偶数起编，如：2、4、6......或12、14、16......。

五、直流回路的标号细则对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l 一599，励磁回路用601～699。

控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301―399，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，142，140。

信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。

开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。

二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。

目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。

B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。

C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。

D、双重化配置的两套设备，相同功能的回路，编号不应相同。

E、回路编号中不宜含有括号，可用后缀英文加以区分。

2、电流回路编号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。

如备自投---故障录波，A4121---A4122，如此类推。

3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。

4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。

5、母差的电流回路编号不再使用特殊编号。

3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。

3、 3M（5M）、4M（6M）表示双母双分段接线。

4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。

5、 1（2，3，4）表示电压互感器二次绕组的序号。

采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。

1、电缆编号(1)区域划分(2)主变主变高压侧：1B-1**主变中压侧:1B-2**主变低压侧：1B-3**(3)故障录波电流：**-B150(**代表间隔代号，1B-B150主变高压侧电流，1B-B250主变中压侧电流，) (4)电流单元代号+1** (**代表CT序号，例如:1元101,主变高压侧第一卷CT ；1B-201,主变中压侧第一卷CT)O(5)电压330kV 侧:SSYH-***110kV 侧：1YYH-*** I 母；2YYH-*** II 母35kV 侧:1UYH-*** I 段；2UYH-***II 段；(5)公用全站公用:GYC-*** ； 330kV母线测控:1GY-*** ； "OkV母线测控:2GY-*** ； 35kV母线测控：3GY-*** ；(6)直流ZL*-###(*代表直流母线段，#代表直流馈线柜序号；例如ZL1-201表示I段直流母线第2面直流馈线柜第一个直流空开电缆)(7)交流**-JL01, **代表设备代号，如：主变端子箱第一路交流，ZBDZX-JL01(8)对时DS-101 102…顺序排列。

2、回路编号(1)信号8001公共端，8003 8005…….；保护信号：8001 903A 903A-. (A替换为B C,分别代表保护B保护C柜)(2)电流A-C4**l **代表CT编号。

(3)电压330kV母线：A6301-33 保护1 及测量；A6302-33 保护2 ； A630J-33 ； L630-33 开口电压llOkV母线：A6301-11保护1级测量，原那么同上；A6401-11 II母保护1及测量；35kV母线:A6301-3原那么同上；(3)控制回路经柜内空开之后进装置，正负电源回路编号为：101、102, 201、202o对于主变高、中、低压侧正电源回路号分别为:第一套11正、1201、1301,第二套：2101s 2201、2301 ；负电源回路号分别为：第一套1102、1202、1302,第二套：2102、2202、2302。

二次回路线路编号原则及编号规则1.连续性原则：对于同一设备或控制区域内的回路，应按照连续编号进行分类，以保证线路的整体性和可读性。

一般来说，控制回路的编号按照从小到大的顺序进行，而信号回路的编号可以按照设备的布局和功能划分为多个区域，并对每个区域进行编号。

2.层次性原则：将大的区域划分为小的区域，使用层次分级的方式对二次回路进行编号。

这样可以提高线路的可管理性和维护性，同时也方便了对回路之间的关系和层次结构的理解。

3.分类原则：将不同类型的回路进行分类，并在编号中体现出来。

常见的分类有控制回路、信号回路、保护回路等。

对于控制回路，可以根据所控制的设备或功能进行细分，如照明控制回路、电机控制回路等。

4.可读性原则：线路编号应具有良好的可读性，以避免混淆和错误。

一般来说，采用阿拉伯数字进行编号，避免使用拼音、字母等容易混淆和产生歧义的字符。

并且，应尽量采用简洁明了的编号方式，避免过于复杂的编号结构。

1.设备编号：对于较大规模的工程项目，可以为每个设备设立唯一的编号，以方便对设备的管理和维护。

设备编号可以根据设备的类型、功能、位置等因素进行划分，如01表示主配电柜、02表示二次配电柜等。

2.回路编号：在每个设备内部，对于不同的回路可以进行独立的编号。

回路编号通常是在设备编号的基础上进行拓展，采用标识符+数字的形式进行，如MCC01-01表示MCC柜的第一个回路。

3.信号编号：对于传输信号的回路，可以采用信号编号进行标识。

信号编号通常与信号类型、设备位置等相关，如DI01表示数字输入信号、DO01表示数字输出信号等。

4.控制编号：对于控制回路，可以采用控制编号进行标识。

控制编号通常和控制类型、设备位置等相关，如FC01表示频率控制回路、PC01表示压力控制回路等。

以上即是二次回路线路编号的原则和规则。

通过合理的编号方式和架构，可以提高工程的可管理性和可维护性，确保工作过程的高效和安全。

二次回路编号原则
1.保证唯一性：对于每一个组件或连接，都应该有唯一的编号。

这样
可以避免混淆和错误。

2.从源头开始：从电源或发电机开始进行编号，然后按照电流的流向
顺序依次给其他组件和连接进行编号。

这样可以使得电路的流程一目了然。

3.前后一致：对于相同性质的组件，其编号应该是连续的。

例如，不
同的电阻器可以用R1、R2、R3等连续的编号，不同的电容器可以用C1、
C2、C3等连续的编号。

4.分级编号：对于较复杂的电路，可以进一步进行分级编号。

例如，
可以按照主回路和分支回路分别进行编号，再对每个分支回路进行子分支
的编号。

这样可以更好地组织和管理电路。

5.用字母表示变量：在一些情况下，可以使用字母来表示变量，例如
电流、电压等。

这样可以更好地表示电路的特性和参数。

6.用箭头表示电流方向：对于有电流流动的部分，可以使用箭头来表
示电流的方向。

这样可以更加清晰地表示电路的工作状态。

7.保持一致性：在整个电路中，应该保持编号的一致性。

即在不同的
图表、文件或文档中使用相同的编号体系。

这样可以避免混乱和错误。

电气二次回路标号的基本方法和原则是什么电气二次回路标号的基本方法和原则是根据国家标准规定的一种由数字和字母组成的代码系统，用于标识和识别电气回路的名称和功能。

它旨在提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。

以下是关于电气二次回路标号的基本方法和原则的详细介绍：一、基本方法：1.设定原则：按照国家标准规定的方法和原则进行设定。

2.确定基本单位：将电气系统分成不同的基本单位，例如：发电系统、变电系统、配电系统等。

3.制定标准编号：根据国家标准规定的标准编号，对电气二次回路进行统一的标识和编号。

4.设定标示符号：在电气设备图纸中使用标示符号标识各个回路和设备，使其易于辨认和识别。

5.编码规则：按照国家标准规定的编码规则对电气二次回路进行编码。

6.编制标号表：根据电气设备图纸和编码规则，编制电气二次回路的标号表，将标号与设备名称和功能进行对应。

7.标注标志：在实际的电气设备上标注电气二次回路的标号，保证其与标号表的对应关系。

二、基本原则：1.统一性原则：保证电气设备的标号在整个系统中是唯一的，避免重复标号和混淆标识。

2.分级原则：根据电气设备的从属关系和功能划分，对电气二次回路进行不同的标号并进行分级标记。

3.相似性原则：根据电气设备的功能和结构相似性，采用相同的编码和标记方法，便于标识和识别。

4.前缀原则：根据电气设备的种类和级别，给予不同的前缀，例如发电系统的标号为“G”，变电系统的标号为“T”等。

5.递增原则：对于同一类设备和回路，按照一定的递增规则进行标号，以便于组织和查找。

6.嵌套原则：对于层次较多的电气设备，采用嵌套标号的方法，将不同级别的回路和设备标识在一起。

7.明确性原则：电气二次回路的标号应简洁明确，便于理解和辨认，避免造成歧义和困惑。

总的来说，电气二次回路标号的基本方法和原则就是根据国家标准规定的设定方法和原则进行统一的标识和编号。

通过制定标准编号、设定标示符号、编制标号表等步骤，将电气二次回路的标号与设备名称和功能进行对应，提高电气设备的管理和维护效率，确保电气设备的正常运行和安全。

电气二次回路的接线编号原则一、起始编号原则：1.电缆和导线：电缆和导线的起始编号通常是根据电气图纸上的符号或图例确定的，并按照设备和元件的位置、功能和电气特性编排。

2.设备和元件：各种设备和元件的起始编号按照其所在电气图纸上的位置父子规则逐级编号，以便于标识和区分。

二、编码规则：1.设备和元件类型：在电气图纸上，根据设备和元件的类型，如开关、插座、灯具等，分别采用不同的字母编码，以便于分类和标识。

2.设备和元件位置：在电气图纸上，根据设备和元件的位置分区，使用行号和列号的形式进行编码，行号代表设备和元件所在的垂直位置，列号表示设备和元件所在的水平位置。

3.设备和元件功能：在电气图纸上，根据设备和元件的功能不同，使用不同的数字进行编码，例如，开关可以使用数字1表示，插座可以使用数字2表示。

4.设备和元件电气特性：在电气图纸上，根据设备和元件的电气特性不同，使用不同的字母进行编码，例如，正常工作状态下的元件可以使用字母N表示，故障状态下的元件可以使用字母F表示。

三、示例说明：以一个简单的室内照明系统为例，具体说明电气二次回路的接线编号原则。

1.设备和元件类型编码：开关使用字母S表示，插座使用字母P表示，灯具使用字母L表示。

2.设备和元件位置编码：a.照明回路1位置编码：第1行第1列，用S1表示；第1行第2列，用L1表示；b.照明回路2位置编码：第2行第1列，用S2表示；第2行第2列，用L2表示；c.插座回路位置编码：第3行第1列，用S3表示；第3行第2列，用P1表示。

3.设备和元件功能编码：开关使用数字1表示，插座使用数字2表示，灯具使用数字3表示。

4.设备和元件电气特性编码：正常工作状态使用字母N表示。

根据以上原则，可以得到电气二次回路的接线编号为：1.照明回路1接线编号：S1N，L1N；2.照明回路2接线编号：S2N，L2N；3.插座回路接线编号：S3N，P1N。

以上是电气二次回路的接线编号原则的基本内容和示例说明。

二次回路编号原则
为了实现对电气系统的有效管理和运行，对二次回路进行编号是必不
可少的。

二次回路的编号原则有以下几个方面：
1.按照功能进行编号：按照二次回路所承担的功能不同进行编号，比
如电能计量回路、保护回路、控制回路等。

这样可以清晰地识别每个回路
的作用，方便检修和维护。

2.按照电压进行编号：对于电压不同的二次回路，进行不同的编号。

通常可以将低压回路编号为100开头，中压回路编号为200开头，高压回
路编号为300开头。

这样可以便于对回路的安全评估和操作。

3.按照电气设备进行编号：对于每个电气设备，给予一个唯一的编号，然后在该设备上的二次回路进行搭配编号。

这样可以明确每个设备所控制
的回路，方便日后的维护和管理。

4.按照设备层次进行编号：根据电气系统的层次结构，对各个层级的
设备进行编号。

比如变电站的二次回路可以用1000开头，配电室的二次
回路可以用2000开头。

这样可以区分不同层次的设备和回路，方便管理
和维护。

5.按照物理位置进行编号：根据回路所在的物理位置进行编号，将电
缆走向、设备位置等考虑在内。

这样可以在检修和维护时准确地找到需要
处理的回路。

以上是二次回路编号的一些原则，可以根据实际情况进行灵活应用。

对于大型电气系统来说，二次回路的编号是非常重要的，可以有效地管理
回路，提高电气系统的安全性和可靠性。

电气二次线编号原则电气二次线编号原则是指对电气系统中的二次线进行编号的规定和原则。

在电气系统中，一般会将主线编号为一次线，将从主线分出来的分支线编号为二次线。

二次线编号的规定有助于维护人员在维修和操作过程中更加准确地定位问题，提高工作效率。

下面将介绍一些常见的电气二次线编号原则。

1.按功能分区编号根据电气线路所覆盖的功能区域进行编号，例如楼层、区域、房间等。

这种编号方式使得人员可以更加方便地辨识和维修对应功能区域的电气线路。

2.按电气设备编号根据电气设备的不同进行编号，例如每个照明设备、插座、计算机等都有一个对应的编号。

这种编号方式适用于需要单独控制和维护每个设备的场合。

3.按电气回路编号按电气回路进行编号可以方便的区分线路的不同。

一个电气回路通常包括一个或多个负载设备，例如照明灯具、电动机等。

每个回路会有一个专门的编号，便于维修人员在故障时能够快速找到对应的回路。

4.按电气控制逻辑编号对于更复杂的电气系统，可以按照电气控制逻辑进行编号，例如PLC控制系统中的输入输出模块、继电器控制逻辑等。

这种编号方式有助于快速了解电气系统的控制关系，便于检修和排除故障。

5.按电气线路属性编号根据电气线路的属性进行编号，例如低压线路、高压线路、正常电源线路、备用电源线路等。

这种编号方式有助于维修人员及时找到故障线路，并在必要时切换到备用线路。

总的来说，电气二次线编号的原则是根据实际需要确定，可以根据不同的项目和场景采用不同的编号方式。

无论采用哪种方式，都应该做到编号明确、规范统一，并做好相应的记录和管理，以便于维修、运维和升级工作的进行。

二次回路线路编号原则与编号规则1.二次回路线路编号原则：(1)系统性原则：二次回路线路编号应该按照系统性原则进行分配。

即将整个电气系统分为不同的功能模块或回路，每个模块或回路可以用一个独立的编号进行表示。

(2)层次性原则：在编号过程中，应考虑到电气系统层次结构的特点，即从总系统、主干线路到分支线路、终端设备的层次关系。

较高层次的线路应该优先编号，并在编号中包含较低层次的线路编号，以便于整个系统的组织和管理。

(3)灵活性原则：线路编号应具有一定的灵活性，能够根据实际需求进行调整和修改。

尤其是在电气系统的扩建、改造和维护中，应能够方便地进行线路编号的调整和标识。

(4)统一性原则：线路编号应该遵循统一的规范和约定，以便于各个工程师和维护人员之间的沟通和交流。

统一的编号规范能够提高工作效率，减少错误和混淆。

2.二次回路线路编号规则：(1)使用字母和数字进行组合：线路编号通常由字母和数字进行组合，以便于识别和管理。

字母可以表示不同的系统或设备，数字可以表示不同的模块、回路或终端等。

(2)采用层次结构：线路编号应该采用层次结构，按照系统-模块-回路或主干-分支-终端的顺序进行编号。

例如，一个建筑物的安防系统可以采用SA-1-1表示，其中SA代表安防系统，1代表模块或分支，1代表回路或终端。

(3)区域或位置编码：为了进一步细化和区分线路，可以采用区域或位置编码。

例如，对于大型建筑物的消防系统，可以采用FA-1-1-01进行编号，其中FA代表消防系统，1代表模块或分支，1代表回路或终端，01代表具体的区域或位置。

(4)附加标识符：为了进一步表示线路的特性、功能或其他信息，可以在编号中添加附加标识符。

例如，对于特殊功能的线路，可以在编号中添加S，表示该线路具有特殊功能；对于备份线路，可以在编号中添加B，表示该线路是备份线路。

附加标识符可以根据实际需求进行自定义。

(5)文档和维护记录：在设计和施工过程中，应该编制相应的文档和记录，详细记录二次回路线路的编号及相关信息。

电气二次回路的接线编号原则1.一般原则：接线编号应遵循清晰、规范、有序的原则，以便于维护和检修。

同时，接线编号的大小写应一致，字体应清晰可辨，避免使用容易混淆的字母和数字。

2.起始设备编号：电气二次回路通常从一些起始设备开始，如变压器、发电机等。

起始设备的接线编号应以该设备的缩写或代号作为前缀，并连续编号。

例如，一个起始设备缩写为TX，则其接线编号可以为TX1、TX2、TX3等。

3.分支电缆编号：若二次回路中存在分支电缆，则其接线编号可以添加一个数字后缀以区分不同的分支。

例如，一些分支电缆的接线编号为TX1-A，则其他分支的接线编号可以为TX1-B、TX1-C等。

如果需要更详细的编号，可以再添加一个字母后缀，如TX1-A1、TX1-A2等。

4.末端设备编号：每个二次回路都有一个或多个末端设备，如电动机、灯具等。

末端设备的接线编号可以以D作为前缀，并连续编号。

例如，一些末端设备的接线编号可以为D1、D2、D3等。

5.控制信号编号：在二次回路中，可能存在需要进行控制的信号，如继电器、开关等。

控制信号的接线编号可以以C作为前缀，并连续编号。

例如，一些控制信号的接线编号可以为C1、C2、C3等。

6.信号地编号：信号地是重要的参考点，用于连接所有信号回路的公共地点。

信号地的接线编号可以以G作为前缀，并连续编号。

例如，信号地的接线编号可以为G1、G2、G3等。

7.系统地编号：系统地是电源回路和信号回路的公共地点，用于连接所有系统回路的公共地点。

系统地的接线编号可以以S作为前缀，并连续编号。

例如，系统地的接线编号可以为S1、S2、S3等。

总结起来，电气二次回路的接线编号原则可以通过起始设备编号、分支电缆编号、末端设备编号、控制信号编号、信号地编号和系统地编号等方法进行。

这样能够清晰地标识和区分各个回路以及回路中的不同设备和信号，方便维修和维护工作的进行。

同时，应该注意接线编号的规范性和可读性，以避免混淆和错误。

二次回路及电缆编号原则电缆编号原则在电气工程中是为了方便管理和维护电力设备系统而制定的。

电缆编号原则主要有以下几个方面：1.数字编号原则：根据二次回路所在的位置，可以采用数字编号原则，例如：仪表二次回路采用100开头的编号，保护二次回路采用200开头的编号，信号二次回路采用300开头的编号等。

这种编号原则可以方便地根据编号进行分类和管理。

2.所属设备编号原则：根据二次回路所属的主设备，可以采用所属设备编号原则，例如：仪表二次回路可以采用发电机编号加回路顺序号的方式进行编号，保护二次回路可以采用刀闸编号加回路顺序号的方式进行编号。

这种编号原则可以方便地根据设备进行分类和管理。

3.功能编号原则：根据二次回路的功能，可以采用功能编号原则，例如：测量二次回路可以采用MT（Measurement）的缩写进行编号，控制二次回路可以采用CT （Control）的缩写进行编号。

这种编号原则可以方便地根据功能进行分类和管理。

4.位置编号原则：根据二次回路所在的位置，可以采用位置编号原则，例如：仪表台上的二次回路可以采用B（Board）的缩写进行编号，发电机上的二次回路可以采用G（Generator）的缩写进行编号。

这种编号原则可以方便地根据位置进行分类和管理。

在实际的工程建设中，常常会将这几种编号原则进行结合使用，以便更好地管理和维护电力设备系统。

根据二次回路的复杂程度和实际需要，可以灵活地选择合适的编号原则。

除了以上的编号原则，还需要注意一些其他的事项。

首先，对于同一种类型的二次回路，应尽量避免重复编号，以免造成混淆和困惑。

其次，在进行编号时，应将相关信息记录在电缆编号牌上，以免遗失或遗忘。

总之，二次回路及电缆编号原则是电气工程中一个非常重要的内容。

合理地进行编号可以方便地进行管理和维护工作。

在实际操作中，可以根据需要选择不同的编号原则，并注意避免重复编号和及时记录相关信息。

这样可以提高工作效率，更好地进行电力设备系统的管理和维护。

1、回路的编号规则直流回路从正电源出发以奇数编号，负极按偶数编号；交流回路由电源起依次编号，并加相序；重要回路固定编号：（1）合闸回路：3、103、203、303……（2）跳闸回路：33、133、233、333……（3）合闸红灯回路：35、135、235、335……（4）跳闸绿灯回路：5、105、205、305……同电位点（直接用导线连接一起的点），采用相同编号。

2、 回路的编号方法（1）交流电流回路：由数字和表示相别的字母组成，使用时，按规定的编号范围依次编写即可，不分单双号。

每组电流互感器分配10个号，分配方法是：电流互感器1TA用A411～A419、B411～B419、C411～C419、N411～N419、L411～L419；6TA用A461～A469、B461～B469 、C461～C469 ……。

（2）交流电压回路：由数字和表示相别的字母组成，使用时，按规定的编号范围依次编写即可，不分单双号。

每组电压互感器分配10个号，具体分配方法是：电压互感器1TV 用A611～A619、B611～B619、C611～C619、N611～N619、L611～L619；对3TV用A631～A639、B631～B639 、C631～C639 ……。

（3）直流控制回路 ：按安装单位进行的，一个安装单位给定编号范围。

一个安装单位分配约1000个号；正电源侧编单号、负电源侧编双号每一台断路器的控制回路分配99个号。

当一个安装单位有4台断路器时。

它们的回路编号范围分别为l0l～199、201～299、301～399、401～499。

对于某些重要回路还规定了专用回路编号。

比如，对断路器1QF而言，正电源回路用101；负电源回路用102；合闸回路用103；合闸监视回路用105；跳闸回路用133；跳闸监视回路用135等。

继电保护回路分配99个号，为了和控制回路区分开，用01～099范围编号。

3、数字标号组回路名称一 二 三 四正电源回路 1 101 201 301负电源回路 2 102 202 302合闸回路 3～31 103～131 203～231 303～331绿灯或合闸回路监视继电器回路 5 105 205 305跳闸回路 33～49 133～149 233～249 333～349红灯或跳闸回路监视继电器回路 35 135 235 335备用电源自动合闸回路 50～69 150～169 250～269 350～369开关设备的位置信号回路 70～89 170～189 270～289 370～389事故跳闸音响信号回路 90～99 190～199 290～299 390～399保护回路 01～099（或J1～J99）发电机励磁回路 601～699信号及其他回路 701～999。
