解决3相负荷不平衡的几点措施:3.1 重视低压配电网的规划工作,加强与地方政府规划等部门的工作沟通,避免配电网建设无序,尤其避免在低压配电网中出现头痛医头,脚痛医脚的局面,在配电网建设和改造当中对低压台区进行合理的分区分片供电,配变布点尽量接近负荷中心,避免扇型供电和迂回供电,配电网络的建设要遵循“小容量、多布点、短半径”的配变选址原则。
3.2 在对采用低压三相四线制供电的地区,要积极争取对有条件的配电台区采用3芯或者4芯电缆或者用低压集束导线供电至用户端,这样可以在低压线路施工中最大程度的避免三相负荷出现偏相的出现,同时要做好低压装表工作,单相电表在A、B、C三相的分布尽量均匀,避免出现单相电只挂接在一相或者两相上,在线路末端造成负荷偏相。
3.3 在低压配电网零线采用多点接地,降低零线电能损耗。
目前由于三相负荷的分布不平衡,导致了零线出现电流,按照规程要求零线电流不得超过相线电流的25%,在实际运行当中,由于零线导线截面较细,电阻值较相同长度的相线大,零线电流过大在导线上也会造成一定比例的电能损耗,所以建议在低压配电网公用主零线采用多点接地,降低零线电能损耗,避免因为负荷不平衡出现的零线电流产生的电压严重危及人身安全,而且通过多点接地,减低了因为发热等原因造成的零线断股断线,使得用户使用的相电压升高,损坏家用电器。
此外对于零线损耗问题,在目前一般低压电缆中,零线的截面为相线的1/2,电阻值大造成了在三相负荷不平衡时,零线损耗加大,为此可以考虑到适当增大零线的导线截面,例如采用五芯电缆,每相用一个芯线而零线则用两个芯线。
3.4 对单相负荷占较大比重的供电地区积极推广单相变供电。
目前在城市(照明)居民小区内大部分的负载电器是采用单相电,由于线路负荷大多为动力、照明混载,而电气设备使用的同时率较低,这样使得低压三相负荷在实际运行中的不平衡的幅度更大。
另外从目前农村的生活用电情况看,在很多欠发达和不发达地区的农村存在着人均用电量小,居住分散,供电线(故障(电缆/电线/测试/检测/定位/故障点))路长等问题,对这些地区可以考虑到对于用户较分散、用电负荷主要以照明为主、负荷不大的情况,采用采用单相变压器供电的方式,以达减少损耗和建设资金的目的。

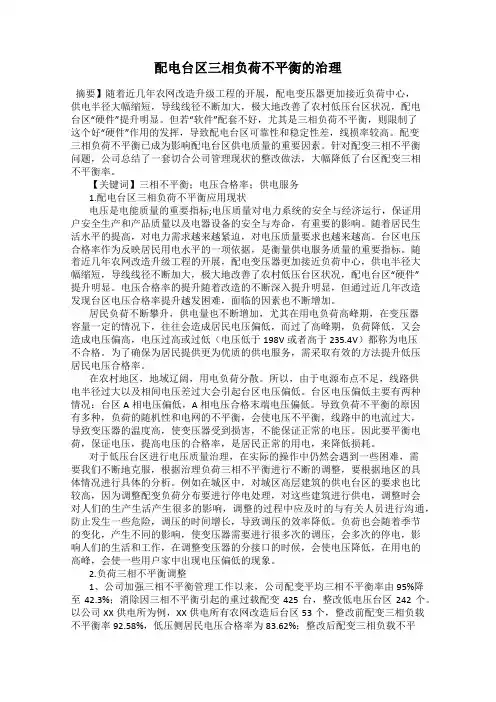

配电台区三相负荷不平衡的治理摘要】随着近几年农网改造升级工程的开展,配电变压器更加接近负荷中心,供电半径大幅缩短,导线线径不断加大,极大地改善了农村低压台区状况,配电台区“硬件”提升明显。
但若“软件”配套不好,尤其是三相负荷不平衡,则限制了这个好“硬件”作用的发挥,导致配电台区可靠性和稳定性差,线损率较高。
配变三相负荷不平衡已成为影响配电台区供电质量的重要因素。
针对配变三相不平衡问题,公司总结了一套切合公司管理现状的整改做法,大幅降低了台区配变三相不平衡率。
【关键词】三相不平衡;电压合格率;供电服务1.配电台区三相负荷不平衡应用现状电压是电能质量的重要指标;电压质量对电力系统的安全与经济运行,保证用户安全生产和产品质量以及电器设备的安全与寿命,有重要的影响。
随着居民生活水平的提高,对电力需求越来越紧迫,对电压质量要求也越来越高。
台区电压合格率作为反映居民用电水平的一项依据,是衡量供电服务质量的重要指标。
随着近几年农网改造升级工程的开展,配电变压器更加接近负荷中心,供电半径大幅缩短,导线线径不断加大,极大地改善了农村低压台区状况,配电台区“硬件”提升明显。
电压合格率的提升随着改造的不断深入提升明显,但通过近几年改造发现台区电压合格率提升越发困难,面临的因素也不断增加。
居民负荷不断攀升,供电量也不断增加,尤其在用电负荷高峰期,在变压器容量一定的情况下,往往会造成居民电压偏低,而过了高峰期,负荷降低,又会造成电压偏高,电压过高或过低(电压低于198V或者高于235.4V)都称为电压不合格。
为了确保为居民提供更为优质的供电服务,需采取有效的方法提升低压居民电压合格率。
在农村地区,地域辽阔,用电负荷分散。
所以,由于电源布点不足,线路供电半径过大以及相间电压差过大会引起台区电压偏低。
台区电压偏低主要有两种情况:台区A相电压偏低,A相电压合格末端电压偏低。
导致负荷不平衡的原因有多种,负荷的随机性和电网的不平衡,会使电压不平衡,线路中的电流过大,导致变压器的温度高,使变压器受到损害,不能保证正常的电压。
低压台区三相负荷不平衡治理与监管优化摘要:当前电器类型多样,使用频繁,人们在享受电器所带来的生活便利的同时,也面临单相负荷激增导致低压配电网三相负荷不平衡,从而影响供电稳定性的现实困扰。
在解决电网三相不平衡问题方面,主要采取在负荷侧或电网侧安装静止无功补偿器、安装有源滤波器等负荷补偿装置,达到三相不平衡治理或抑制的目的,但成本投入较高。
三相不平衡问题改善不明显。
本文针对低压台区三相负荷不平衡治理及监管问题展开详细探讨,以期探明低压台区三相负荷不平衡的有效治理思路和监管举措。
关键词:低压台区;三相负荷不平衡;综合整治低压配网中单相用户负荷特征极为复杂,且用户用电习惯差异较大,带有用电随机、用电同时率低等特征,使得低压台区三相负荷不平衡问题更为突出,一旦出现三相负荷不平衡问题,使得配电变压器处于不平衡运作状态,增加电能损耗。
且因局部温度的提升,影响变压器的正常使用,缩短其寿命,影响用户端用电设备的正常使用。
低压台区三相不平衡问题的治理探讨也更为深入,在三相负荷不平衡治理与监管中应做到技术的持续改良和监管力度的持续加大,以实现对三相负荷不平衡导致的各种问题的综合治理。
1低压台区三相负荷不平衡危害低压台区三相负荷不平衡具有较大危害。
最主要的直接的危害是随着三相电流不平衡度的增加,重负荷相的线路电流模值处于增大状态,引发较大的功率损耗,而轻负荷相的线路电流模局不断变小,功率损耗减小,零线电流处于快速增加状态[1],功率损耗明显加大。
具体来说,低压台区三相负荷不平衡对低压台区配电变压器有影响,严重影响配电网、变压器及低压线路的安全运行。
低压台区三相负荷不平衡对低压台区线损有影响,三相不平衡程度的加剧,导致低压网线损率明显上升,对比三相电流平衡时一般增加 4.5%-5%,严重影响低压台区经济运行。
低压台区三相负荷不平衡对低压台区电能质量有一定影响,若台区首端电流不平衡度在50%以上,线路末端电压偏移度加大,甚至超出电压偏移下限值,导致线路后端用户电压偏低,影响用户正常用电。
配网三相负荷不平衡治理方案及控制技术分析低压电网传输中较为重要的一项建设控制因素就是针对电力传输建设控制中的低压三相负荷不平衡治理控制,保障在电压三相负荷调节过程中,能够及时的将其调节中的控制策略应用好,保障在低压三相负荷不平衡治理过程中,将对应的治理控制策略应用好,所以本文在研究過程中,以低压三相负荷不平衡治理控制策略研究为基础,对其控制策略应用中的方法及要点进行了分析,通过分析能够为低压配网传输奠定基础。
标签:三相负荷不平衡;治理方案;控制技术1.低压三相负荷不平衡调节原理2.1三相不平衡度。
三相不平衡度主要指的是在电力配网建设中针对低压配网建设中低压电网传输中的不平衡控制,通过对其不平衡度定义中的公式应用研究可以发现,整个控制原理的实施中,对于不平衡度控制的公式应用如下:上式中βx代表X相的不平衡度控制,Imx代表x相的最大电流,而Iav代表三相电流的平均值。
按照表达公式中的对比关系带入分析来看,其整个带入关系控制中的调节处理中,应该注重对调节处理中的电压及电流和x相的变化关系控制,只有保障了X相的对应关系控制满足整体的电压控制传输,这样才能保障电力传输安全。
2.2智能换向开关。
智能换向开关是电压调节配网处理中应该重点处理的一项控制因素,在其处理控制中,对于整个控制调节工作的开展具有重要性影响,只有保障在智能换向开关的切换处理中,能够将对应的控制调节处理要点控制好,这样才能实现整个控制调节工作的开展处理能力提升。
借助五险短距离传输控制中的五险采集模块与主控开关处理分析,能够在分析过程中,及时将对应的工作电压、负荷相序以及负荷电流的数据控制传输好,借助这种控制传输策略的应用处理,能够将整个控制处理中的工作开展能力提升上来,对于保障整个电压配网传输控制能力提升具有重要性影响。
在低压三相电压智能化调节过程中,借助智能调节中的控制因素处理,能够及时将对应的控制负荷电压相位迁移,对于电流的快速投入以及对于电压的零点快速投入控制具有重要性保障研究意义。

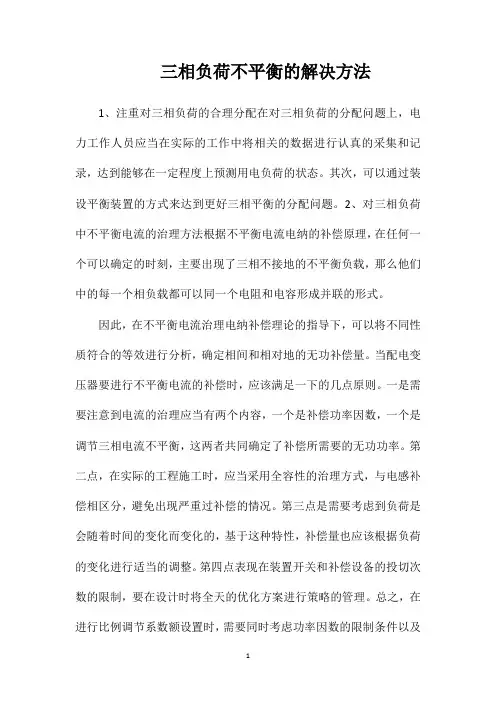

三相负荷不平衡的解决方法1、注重对三相负荷的合理分配在对三相负荷的分配问题上,电力工作人员应当在实际的工作中将相关的数据进行认真的采集和记录,达到能够在一定程度上预测用电负荷的状态。
其次,可以通过装设平衡装置的方式来达到更好三相平衡的分配问题。
2、对三相负荷中不平衡电流的治理方法根据不平衡电流电纳的补偿原理,在任何一个可以确定的时刻,主要出现了三相不接地的不平衡负载,那么他们中的每一个相负载都可以同一个电阻和电容形成并联的形式。
因此,在不平衡电流治理电纳补偿理论的指导下,可以将不同性质符合的等效进行分析,确定相间和相对地的无功补偿量。
当配电变压器要进行不平衡电流的补偿时,应该满足一下的几点原则。
一是需要注意到电流的治理应当有两个内容,一个是补偿功率因数,一个是调节三相电流不平衡,这两者共同确定了补偿所需要的无功功率。
第二点,在实际的工程施工时,应当采用全容性的治理方式,与电感补偿相区分,避免出现严重过补偿的情况。
第三点是需要考虑到负荷是会随着时间的变化而变化的,基于这种特性,补偿量也应该根据负荷的变化进行适当的调整。
第四点表现在装置开关和补偿设备的投切次数的限制,要在设计时将全天的优化方案进行策略的管理。
总之,在进行比例调节系数额设置时,需要同时考虑功率因数的限制条件以及过补偿限制的条件。
3、增设对三相负荷的检测调整定期开设对三相负荷的检测工作也是非常必要的。
在对三相符合的合理分配以及控制后,相关部门应当开设检测工作。
电力的平衡不能是绝对的,只能是尽力做到相对的平衡,在实际的检测工作中,各部门应当以国家和相关部门制定的平衡度的衡量指标作为一个标准,将检测的结果进行专业的记录和分析,对各相的负荷电流进行定期的检测,以便于及时发现一些三相的不平衡状况。
当在检测过程中发现有安全隐患的部位,要及时的进行调整和修改。
对于检测过程中未发现问题的部位,也应当提高瞽惕。
在检测结束以后,不仅需要进行数据的整理和分析,还要进行及时的反馈。
三相不平衡的解决方法
三相不平衡是指在三相交流电力系统中,由于各种原因导致的三相电压或电流幅值不一致或相位差不是120度的现象。
长期严重的三相不平衡会增加线路损耗、降低设备效率、影响供电质量,并可能导致变压器和电机等电气设备过热、损坏甚至缩短使用寿命。
解决三相不平衡的方法主要包括以下几个方面:
1.负载均衡:
-通过合理分配三相负载,确保每相负荷尽可能接近平衡,避免单相过载。
2.负载调整与重新配置:
-将不对称的单相负载分散连接到不同相上,或者对部分可移动负载进行调整位置,以达到整体三相平衡。
3.无功补偿:
-对于感性负载造成的不平衡,可以适当安装电容器进行无功补偿,提高功率因数,减少三相不平衡程度。
4.安装调压器或电能质量调节装置:
-使用专用的三相电压调节器来自动调节各相电压,使之趋于平衡。
5.断相保护与监控:
-安装三相断相保护器,当检测到任意一相断相时,能够迅速切断电源,防止进一步加剧不平衡。
6.配电网络重构:
-利用开关设备改变配电网结构,动态调整负荷分配,尤其是在智能电网环境中采用自动化手段实现负荷转移。
7.故障排除与维护:
-检查并修复电源设备(如变压器)内部可能出现的故障,确保其输出电压三相平衡。
8.技术升级与改造:
-在新建或改造项目中,使用新技术或设备,比如安装具备三相平衡功能的节电器或其他电能质量管理设备。
台区三相负荷不平衡调整技术分析摘要:现在国家越来越重视电网建设,并且关于配电变压器的管理工作也更加重要。
台区配电变压器三相负荷不平衡的工作时间很长。
如果台区三相负荷分布的不均匀,那么电压肯定也会变得不稳定。
从而使得变压器的功率变大,最终使变压器变得容易损坏。
本身关于配电变压器三相负荷不均匀的问题很难从根本上解决,所以需要尽量减这种问题的出现。
本篇文章简要探讨台区三相负荷不平衡调整技术分析,用来为供电局工作人员提供借鉴参考。
关键词:台区;三相负荷;调整技术配电变压器在整个配电网中有着非常重要的作用。
配电网的终端就是配电变压器,它可以提高能源的转换效率。
但是,配电变压器也容易损坏,在日常生活使用中是整个配电网中最容易损坏的部分。
工作人员需要根据用户的荷载分配调节方式制定一个正确的配电变压器台区的运作方式。
同时也可以通过这种方式减少配电变压器的损坏,并且帮助配电变压器提高工作效率。
一、台区三相负荷不平衡的危害1.台区三相负荷不平衡会有一定的危害。
如果三相负荷不平衡会导致发电机设备的效率降低。
在工作中由三项负荷的条件制定发电机设备的容量。
如果台区三相负荷不平衡会导致发电机设备容量降低,从而导致工作效率降低。
2.台区三相负荷不平衡会提高低压供电线路损耗率。
一旦台区三相负荷不平衡,那么电流就会通过中性线导致三相电压不对称。
在三相中负荷大的一相电压就会下降,反之,负荷小的一相电压就会上升。
所以需要稳定中性点,不能因为中性点位移不稳定从而使得三相电压都不对称,最终导致提高低压供电线路损耗率。
3.台区三相负荷不平衡会导致中性线中电流过大,使得配电变压器的运行温度变高。
一旦配电变压器运行温度过高时会导致变压器烧坏,从而减少了变压器的使用寿命。
所以尽量保持台区三相负荷平衡,使配电变压器能够正常运行。
4.台区三相负荷不平衡会导致电动机的输出功率较小,最终导致绕组温度提升,并且当三相负荷不平衡的时候改变电动机的旋转方向。
配电变压器三相负荷不平衡运行的管理配电变压器三相负荷不平衡运行是一种常见的问题,会导致三相供电负载的不均匀,从而引起供电质量下降,降低供电效率,甚至引发设备过热、故障等问题。
因此,对于配电变压器三相负荷不平衡运行的管理至关重要。
本文将从以下几个方面阐述对配电变压器三相负荷不平衡运行的管理措施。
一、负荷监测与分析1.1 定期对变压器进行负荷监测,了解各相负荷情况,并记录数据进行分析。
1.2 通过对负荷数据的分析,找出哪一相的负荷明显偏高或偏低,并确定偏差的原因。
二、负荷调整与优化2.1 对于负荷过高的相,可以采取以下措施进行调整:- 将其它相的负荷适量分配到高负荷相上,尽量实现三相负荷均衡。
- 对高负荷相的负荷进行限制,避免出现过载情况。
2.2 对于负荷过低的相,可以采取以下措施进行优化:- 在低负荷相上增设负载,使三相负荷尽量均衡。
- 考虑将其他相的负荷适量减少,以提高低负荷相的负荷水平。
三、线路平衡与改进3.1 对配电线路进行平衡改进,采取合适的线路规划和线路容量设计,尽量减小线路阻抗差异,以实现三相负荷均衡。
3.2 对于存在较大线路阻抗差异的情况,可以考虑进行线路改造,如增加导线截面积、减少线路长度等,以提高线路的承载能力和电压稳定性。
四、设备管理与维护4.1 定期对配电变压器进行巡视与检修,检查变压器运行状态和电压平衡状况。
4.2 对变压器进行维护保养,及时清理变压器周围的杂物和灰尘,确保其散热良好,降低温升。
4.3 对于工作在不平衡负荷条件下的变压器,应加强对其绝缘油的监测和维护,及时发现并处理潜在的故障。
五、运行监控与报警5.1 安装负荷监测设备和仪表,对变压器的运行状态、负荷变化等进行实时监控。
5.2 设置负荷报警系统,当负荷超过设定范围时及时报警,以便采取相应的措施进行调整和优化。
六、员工培训与意识提升6.1 提高员工对负荷平衡的重要性的认识和理解,加强负荷平衡管理知识的培训。
6.2 加强员工的责任心和主动性,鼓励员工积极参与负荷平衡管理工作,共同维护供电质量。
配电台区的三相负荷不平衡治理技术
三相负荷不平衡是指将三相电流平衡度小于一定值的情况。
为了解决
这个问题,配电台区可以采用三相负荷不平衡治理技术。
首先,应检查当前电力系统有无负荷不平衡,并且确定当前负荷不平
衡的原因,以确定治理负荷不平衡的方法。
如果负荷不平衡原因是由于负
荷错相,可采取三相补偿技术,利用无功补偿装置给当前负荷错相的三相
系统提供一定补偿功率,改善三相电压及功率不平衡,从而达到负荷不平
衡的治理。
其次,可以采取改变负荷结构的技术,根据实际情况调整负荷的分布,增加某一相的负荷以均衡三相的负荷,或者增加三相负荷的均衡性,从而
达到负荷不平衡的治理的目的。
此外,还能根据实际情况采取负荷切除及相序调整技术,调整负荷的
连接,以调整负荷分布,改善三相负荷的不平衡情况,从而达到负荷不平
衡的治理。
这些技术都有助于改善配电台区的三相负荷不平衡状况,有效提高电
力系统的效率,提升电网质量。
