大众奥迪第五代防盗系统高级培训

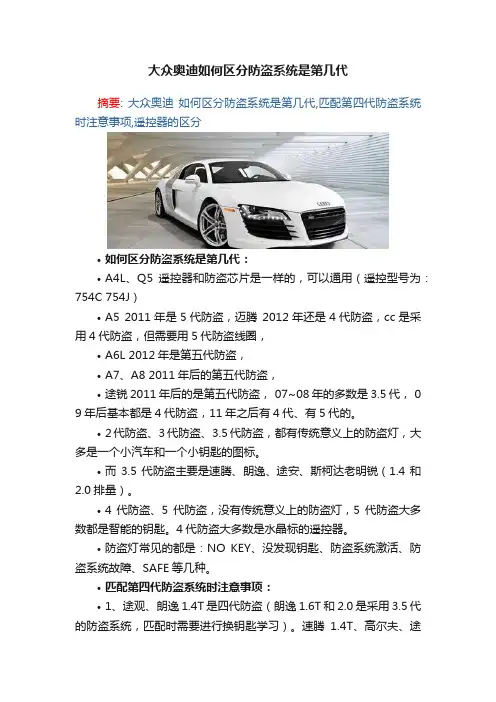

大众奥迪如何区分防盗系统是第几代摘要: 大众奥迪如何区分防盗系统是第几代,匹配第四代防盗系统时注意事项,遥控器的区分•如何区分防盗系统是第几代：•A4L、Q5遥控器和防盗芯片是一样的，可以通用（遥控型号为：754C 754J）•A5 2011年是5代防盗，迈腾2012年还是4代防盗，cc是采用4代防盗，但需要用5代防盗线圈，•A6L 2012年是第五代防盗，•A7、A8 2011年后的第五代防盗，•途锐 2011年后的是第五代防盗， 07~08年的多数是3.5代， 0 9年后基本都是4代防盗，11年之后有4代、有5代的。

•2代防盗、3代防盗、3.5代防盗，都有传统意义上的防盗灯，大多是一个小汽车和一个小钥匙的图标。

•而3.5代防盗主要是速腾、朗逸、途安、斯柯达老明锐（1.4和2.0排量）。

•4代防盗、5代防盗，没有传统意义上的防盗灯，5代防盗大多数都是智能的钥匙。

4代防盗大多数是水晶标的遥控器。

•防盗灯常见的都是：NO KEY、没发现钥匙、防盗系统激活、防盗系统故障、SAFE等几种。

•匹配第四代防盗系统时注意事项：•1、途观、朗逸1.4T是四代防盗（朗逸1.6T和2.0是采用3.5代的防盗系统，匹配时需要进行换钥匙学习）。

速腾1.4T、高尔夫、途安匹配方法和新宝来一致，进入外挂原来的钥匙增加新钥匙，放到线圈生成经销商后可以直接添加钥匙。

途观偶尔黑屏要冷静，很正常的，断电恢复就OK。

•2、迈腾CC全丢、增加钥匙的操作方法都是一样的。

必须拆卸下舒适电脑，找到码片95320，读取数据。

生成经销商钥匙要加载95 320数据来寻找固件保护字节才可以生成成功，在添加钥匙的时候认真看提示，首先不要急着点“确定”。

当听到有吸钥匙的声音，3秒内更换另一把钥匙转到ON，即换完钥匙后，3秒才点确定。

如出现仪表黑屏情况，需要短接继电器保持仪表供电。

读取了舒适电脑数据后，不要着车，否则数据无法同步，也是做不成功的原因。

•3、A6L Q7四代防盗做法：进入外挂添加，需要操作换钥匙步骤，遥控器是智能AL，出现仪表不通信，同样要短接继电器。

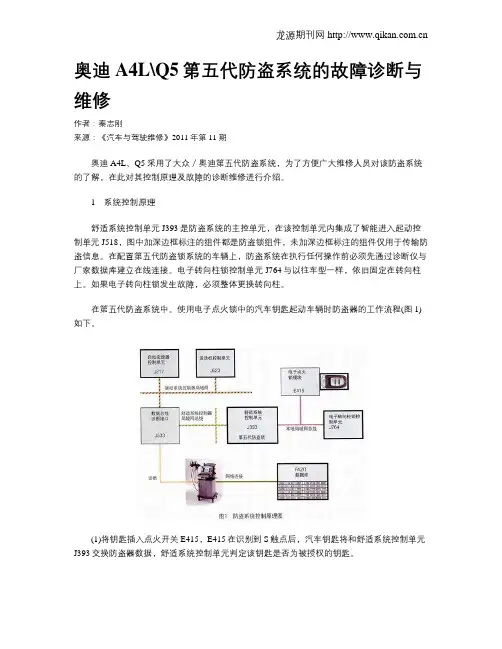

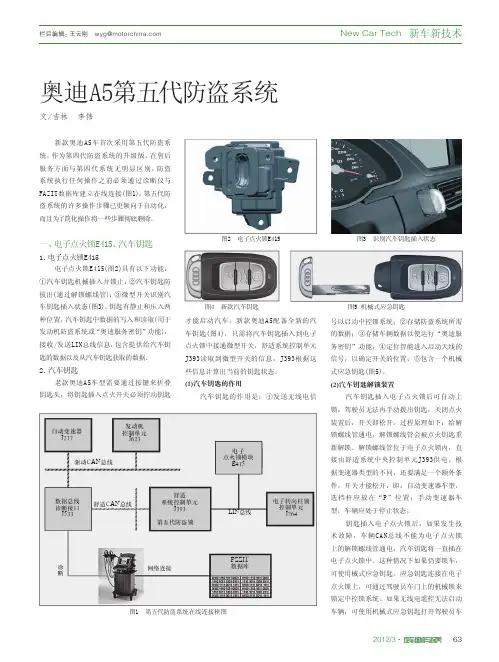

奥迪A4L\Q5第五代防盗系统的故障诊断与维修作者：秦志刚来源：《汽车与驾驶维修》2011年第11期奥迪A4L、Q5采用了大众／奥迪第五代防盗系统，为了方便广大维修人员对该防盗系统的了解，在此对其控制原理及故障的诊断维修进行介绍。

1系统控制原理舒适系统控制单元J393是防盗系统的主控单元，在该控制单元内集成了智能进入起动控制单元J518，图中加深边框标注的组件都是防盗锁组件，未加深边框标注的组件仅用于传输防盗信息。

在配置第五代防盗锁系统的车辆上，防盗系统在执行任何操作前必须先通过诊断仪与厂家数据库建立在线连接。

电子转向柱锁控制单元J764与以往车型一样，依旧固定在转向柱上。

如果电子转向柱锁发生故障，必须整体更换转向柱。

在第五代防盗系统中。

使用电子点火锁中的汽车钥匙起动车辆时防盗器的工作流程(图1)如下。

(1)将钥匙插入点火开关E415，E415在识别到S触点后，汽车钥匙将和舒适系统控制单元J393交换防盗器数据，舒适系统控制单元判定该钥匙是否为被授权的钥匙。

(2)舒适系统控制单元J393与电子转向柱锁控制单元J764交换防盗数据，确认转向柱锁是否在该车上被匹配过，如果确认通过，舒适系统控制单元将打开转向柱锁。

(3)舒适系统控制单元J393接通端子15号受点火开关控制的电源。

(4)接线端15连接后，舒适系统控制单元J393会与发动机控制单元和变速器控制单元进行通信。

若这些控制单元已经在该车上匹配过，则可以起动发动机。

2故障诊断分析在装有第五代防盗系统的Q5、A4和A5车辆上，使用的是插入式电子钥匙。

当将钥匙插入点火开关E415中时，首先会听到电子转向柱锁“咔嚓”的解锁声。

根据有无电子转向柱锁解锁声，可以进行2种状况分析。

(1)有解锁声。

如果有解锁声，表示钥匙和舒适系统控制单元J393及J393与转向柱控制单元J764防盗验证已经通过。

如下一步无法打开15#电源，则表明故障在舒适系统控制单元J393和15#电源继电器J329及相关的线路控制上；若15#电源能打开而发动机无法起动，则有可能是舒适系统控制单元J393和发动机控制单元间的防盗验证没有通过，此时可以根据控制单元的故障码提示进行故障查询(有条件的地方使用原厂故障诊断仪VAS505X作引导性故障查询)。

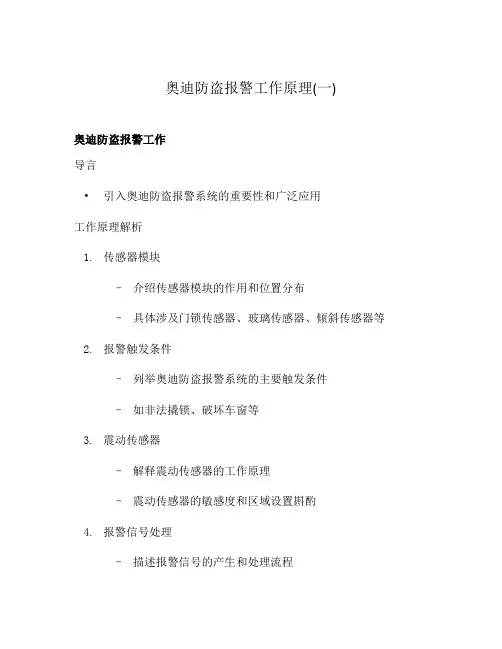

奥迪防盗报警工作原理(一)奥迪防盗报警工作导言•引入奥迪防盗报警系统的重要性和广泛应用工作原理解析1.传感器模块–介绍传感器模块的作用和位置分布–具体涉及门锁传感器、玻璃传感器、倾斜传感器等2.报警触发条件–列举奥迪防盗报警系统的主要触发条件–如非法撬锁、破坏车窗等3.震动传感器–解释震动传感器的工作原理–震动传感器的敏感度和区域设置斟酌4.报警信号处理–描述报警信号的产生和处理流程–引入奥迪防盗报警系统的报警方式，如声光报警、远程警报等5.追踪定位技术–介绍奥迪防盗报警系统支持的追踪定位技术–涉及GPS定位、移动通信网络等6.远程监控与控制–解释通过移动应用或其他远程设备实现对奥迪防盗报警系统的远程监控和控制的方法7.防盗措施升级–引入奥迪防盗报警系统的升级措施，如智能化、无线化技术的引入小结•简要总结奥迪防盗报警工作原理及其功能•引导读者对该技术的重要性和未来发展前景的思考注意：本文采用markdown格式撰写，不包含html字符、网址、图片和电话号码等内容。

奥迪防盗报警工作导言奥迪防盗报警系统作为一项重要的车辆安全技术，在奥迪车辆中得到了广泛的应用。

通过采用多重传感器模块、报警触发条件和报警信号处理等技术，该系统能够在车辆遭受盗窃或破坏时迅速作出响应，并采取相应的报警措施。

本篇文章将从浅入深地解释奥迪防盗报警系统的工作原理，让读者对其有更清晰的认识。

工作原理解析1.传感器模块传感器模块是奥迪防盗报警系统的核心部分，其作用是感知车辆周围环境的变化。

这些传感器模块通常分布在车辆的不同位置，包括车门、车窗等。

通过门锁传感器、玻璃传感器、倾斜传感器等，系统能够及时感知到非法入侵行为。

2.报警触发条件奥迪防盗报警系统设置了多个触发条件，只有在这些条件被满足时，系统才会发出警报。

例如，非法撬锁、破坏车窗等行为都可以触发报警。

3.震动传感器奥迪防盗报警系统中的震动传感器能够感知到车辆受到的外部震动。

当有人试图撬锁或破坏车窗时，震动传感器会感应到震动信号，并将该信号发送给报警信号处理部分。

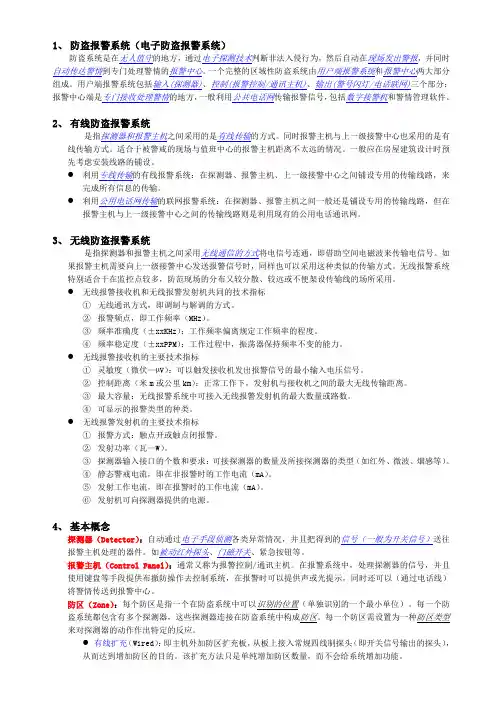

1、防盗报警系统（电子防盗报警系统）防盗系统是在无人值守的地方，通过电子探测技术判断非法入侵行为，然后自动在现场发出警报，并同时自动传达警情到专门处理警情的报警中心。

一个完整的区域性防盗系统由用户端报警系统和报警中心两大部分组成。

用户端报警系统包括输入(探测器)、控制(报警控制/通讯主机)、输出(警号闪灯/电话联网)三个部分；报警中心端是专门接收处理警情的地方，一般利用公共电话网传输报警信号，包括数字接警机和警情管理软件。

2、有线防盗报警系统是指探测器和报警主机之间采用的是有线传输的方式。

同时报警主机与上一级接警中心也采用的是有线传输方式。

适合于被警戒的现场与值班中心的报警主机距离不太远的情况。

一般应在房屋建筑设计时预先考虑安装线路的铺设。

●利用专线传输的有线报警系统：在探测器、报警主机、上一级接警中心之间铺设专用的传输线路，来完成所有信息的传输。

●利用公用电话网传输的联网报警系统：在探测器、报警主机之间一般还是铺设专用的传输线路，但在报警主机与上一级接警中心之间的传输线路则是利用现有的公用电话通讯网。

3、无线防盗报警系统是指探测器和报警主机之间采用无线通信的方式将电信号连通，即借助空间电磁波来传输电信号。

如果报警主机需要向上一级接警中心发送报警信号时，同样也可以采用这种类似的传输方式。

无线报警系统特别适合于在监控点较多，防范现场的分布又较分散、较远或不便架设传输线的场所采用。

●无线报警接收机和无线报警发射机共同的技术指标①无线通讯方式，即调制与解调的方式。

②报警频点，即工作频率（MHz）。

③频率准确度（±xxKHz）：工作频率偏离规定工作频率的程度。

④频率稳定度（±xxPPM）：工作过程中，振荡器保持频率不变的能力。

●无线报警接收机的主要技术指标①灵敏度（微伏—µV）：可以触发接收机发出报警信号的最小输入电压信号。

②控制距离（米m或公里km）：正常工作下，发射机与接收机之间的最大无线传输距离。

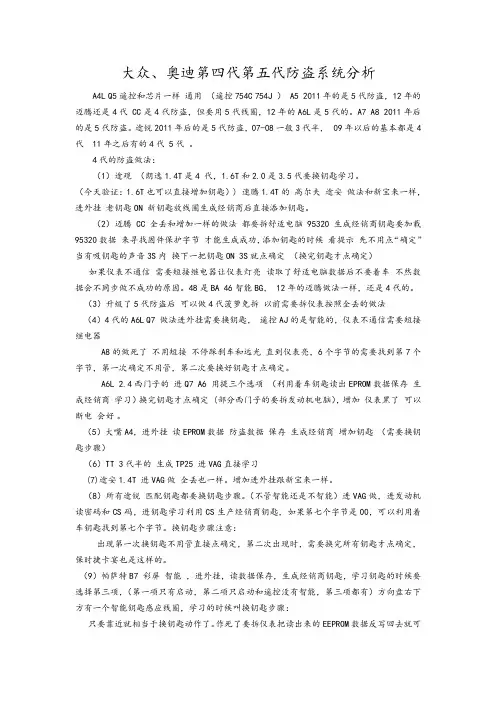

大众、奥迪第四代第五代防盗系统分析A4L Q5遥控和芯片一样通用（遥控754C 754J ）A52011年的是5代防盗，12年的迈腾还是4代CC是4代防盗，但要用5代线圈，12年的A6L是5代的。

A7 A8 2011年后的是5代防盗。

途锐2011年后的是5代防盗，07-08一般3代半，09年以后的基本都是4代11年之后有的4代5代。

4代的防盗做法：（1）途观（朗逸1.4T是4 代，1.6T和2.0是3.5代要换钥匙学习。

（今天验证：1.6T也可以直接增加钥匙）) 速腾1.4T的高尔夫途安做法和新宝来一样，进外挂老钥匙ON 新钥匙放线圈生成经销商后直接添加钥匙。

（2）迈腾CC全丢和增加一样的做法都要拆舒适电脑95320生成经销商钥匙要加载95320数据来寻找固件保护字节才能生成成功，添加钥匙的时候看提示先不用点“确定”当有吸钥匙的声音3S内换下一把钥匙ON3S就点确定（换完钥匙才点确定）如果仪表不通信需要短接继电器让仪表灯亮读取了舒适电脑数据后不要着车不然数据会不同步做不成功的原因。

48是BA 46智能BG，12年的迈腾做法一样，还是4代的。

（3）升级了5代防盗后可以做4代菠萝免拆以前需要拆仪表按照全丢的做法（4）4代的A6L Q7 做法进外挂需要换钥匙，遥控AJ的是智能的，仪表不通信需要短接继电器A8的做死了不用短接不停踩刹车和远光直到仪表亮，6个字节的需要找到第7个字节，第一次确定不用管，第二次要换好钥匙才点确定。

A6L2.4西门子的进Q7 A6 用提三个选项（利用着车钥匙读出EPROM数据保存生成经销商学习）换完钥匙才点确定(部分西门子的要拆发动机电脑），增加仪表黑了可以断电会好。

（5）大嘴A4，进外挂读EPROM数据防盗数据保存生成经销商增加钥匙（需要换钥匙步骤）（6）TT 3代半的生成TP25 进VAG直接学习(7)途安1.4T进VAG做全丢也一样。

增加进外挂跟新宝来一样。

（8）所有途锐匹配钥匙都要换钥匙步骤。

奥迪A4L、Q5第五代防盗系统的故障诊断与维修奥迪A4L、Q5采用了大众/奥迪第5代防盗系统，为了方便广大维修人员对该防盗系统的了解，在此对其控制原理及故障诊断分析进行介绍。

1．系统控制原理舒适系统控制单元J393是防盗系统的主控单元，在该控制单元内集成了智能进入起动控制单元J518，图中加深边框标注的组件都是防盗锁组件，未加深边框标注的组件仅用于传输防盗信息。

在配置第5代防盗锁系统的车辆上，防盗系统在执行任何操作前必须先通过诊断仪与FAZIT数据库建立在线连接。

电子转向柱锁控制单元J764与以往车型一样，依旧固定在转向柱上。

如果电子转向柱锁发生故障，必须整体更换转向柱。

图1防盗系统控制原理图在第五代防盗系统中，使用电子点火锁中的汽车钥匙起动车辆时防盗器的工作流程（图1）如下。

（1）将钥匙插入点火开关E415，E415在识别到S触点后，汽车钥匙将和舒适系统控制单元J393交换防盗器数据，舒适系统控制单元判定该钥匙是否为被授权的钥匙。

（2）舒适系统控制单元J393与电子转向柱锁控制单元J764交换防盗数据，确认转向柱锁是否在该车上被匹配过，如果确认通过，舒适系统控制单元将打开转向柱锁。

（3）舒适系统控制单元J393接通端子15号受点火开关控制的电源。

（4）接线端15连接后，舒适系统控制单元J393会与发动机控制单元和变速器控制单元进行通信。

若这些控制单元已经在该车上匹配过，则可以起动发动机。

2．故障诊断分析在装有第五代防盗系统的Q5、A4、A5车辆上，使用的是插入式电子钥匙。

当将钥匙插入点火开关E415中时，首先会听到电子转向柱锁“咔嚓”的解锁声。

根据有无电子转向柱锁解锁声，可以进行两种状况分析。

（1）有解锁声。

如果有解锁声，表示钥匙和舒适系统控制单元J393及J393与转向柱控制单元J764防盗验证已经通过。

如下一步无法打开15#电源，则表明故障在舒适系统控制单元J393和15#电源继电器J329及相关的线路控制上；若15#电源能打开而发动机无法起动，则有可能是舒适系统控制单元J393和发动机控制单元间的防盗验证没有通过，此时可以根据控制单元的故障码提示进行故障查询（有条件的地方使用原厂故障诊断仪VAS505X作引导性故障查询）。

大丈5A代防盗培训资料
大众五A代防盗系统特点
第五代防盜器具有“一键恢复”的强大功能。

作为第四代防盗器的升级版，第五代系统在使用诊断仪进行有关防盜器方面的工作程序极大地简化，如更换防盗器元件以后的匹配。

第五代防盗器中的许多操作步骤已更倾向于自动化，而且为了简化操作，一些询问步骤已经删除。

区别项
1.更换防盗组件后进行防盗系统匹配时，第5代匹配程序只有一个入口，替代了之前的多个选项。

2.更换防盗组件时，第4代必须同时保留两个防盗组件在车上，而第5代只需保留一个放到组件在车上即可。

3.如果是装备双离合变速箱，第5代比第4代多一个防盗组件及变速箱控制单元。

4.发动机控制单元第5代各品牌间可以互换。

5.元件保护，第5代新增加。

6.加密方式第5代有所创新。

部件保护
部件保护的原因：
防止窃取或者不合法地使用控制器。

终身完整记录控制器的信息。

只有在FAZIT数据库上学习完毕之后，才能初始化以及获得完整
的功能（必须联网和获得进入权限）。

控制器离开车后无法使用。

降低了偷车或偷控制器的行为。

奥迪五代防盗钥匙匹配使用手册OBD适配器连接TRANSPONDER适配器上，连好CODE BOX并把TRANSPONDER适配器连接到主机上.图 1把OBD适配器连接到车的诊断口上, 从主菜单中选择“防盗”图 2选择“奥迪”, 然后“奥迪第五代防盗系统-BCM2”图 3在“第五代防盗系统”菜单下, 有如下图所示的3个选项. 现在逐一介绍这3个选项的操作步骤1.选择“读BCM2”.注意：拆和安装BCM时请注意拆除线束的顺序。

如下图所示。

图4这个选项是用BCM2 适配器读取车的BCM电脑数据。

按照图5 图6 所示接线，读出数据并保存，以备匹配钥匙时使用。

图52.“BCM2 防盗匹配”. 选此菜单来做钥匙匹配。

图7读取数据并保存成功后，把BCM2电脑恢复，并装回车进入后设备会有如下提示：图8图9 按OK继续进入下一界面:图10写钥匙在图10中, 如果按“ESC”, 将进入写钥匙程序, 请将新的空白的钥匙正确地放在TRANSPONDER适配器上, 然后按“OK”, 设备会提示打开bin文件，此文件即用BCM2适配器读出来并保存的文件。

图11图12选定文件后按OK继续，设备将会把空白的钥匙写成能匹配到当前车上的A4L/Q5的钥匙.图13如需写更多钥匙按“OK”，否则按“ESC”进入钥匙匹配程序。

图14钥匙匹配在图14中, 如果按“OK”, 将进入钥匙匹配程序。

图15设备将读出当前钥匙个数，并要求输入要匹配的钥匙个数。

如图15所示。

图16输入要匹配的钥匙个数，按OK继续。

依次插入所有需要匹配的钥匙,并保持1秒钟以上,仪表上会显示当前的匹配状态，图17完成时把钥匙取出,这个过程要在30秒之内完成。

设备将显示“操作完成”.图183. “钥匙状态检测”此功能用来检测用户手中钥匙的状态。

分为：锁定和未锁定，智能和非智能几种状态。

图19把钥匙放到TRANSPONDER适配器上，按“OK”继续，设备将会显示钥匙当前的状态图204. ：“BCM2生成服务器固有钥匙”。

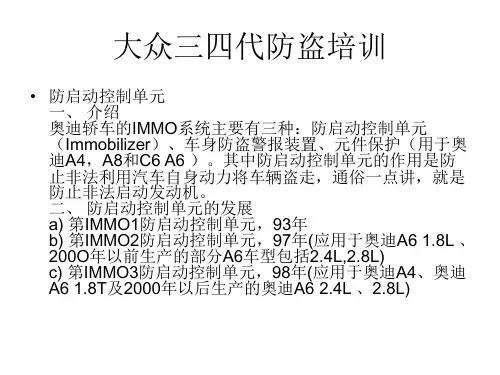

大众汽车防盗器系统详细讲解9.1 大众汽车防盗器系统概述大众汽车防盗器采用的是西门子公司提供的防盗器（Immobilizer）系统。

Immobilizer系统属于控制发动机启动授权的电子防盗器。

到目前为止，已经历了5个发展阶段，即：第一代的固定码传输防盗器（Immobilizer I）、第二代的可变码传输防盗器（Immobilizer II）、第三代的两级可变码传输防盗器（Immobilizer III）、第四代的网络式防盗器（Immobilizer IV）以及刚刚面世的第五代网络式防盗器（Immobilizer V）。

1. 第一代防盗器第一代汽车防盗器的构成如图9-1所示。

这种防盗器的主要元件有防盗点火钥匙（内部带有脉冲转发器、辨认线圈）、防盗器控制单元、发动机控制单元。

第一代汽车防盗器的工作原理是：每个防盗器中的防盗点火钥匙除了拥有一般车钥匙的功能外，还有一个识别码，当钥匙插入点火开关时，钥匙中的脉冲发生器便会产生特有的脉冲信号，信号被辨认线圈感应后，产生该钥匙的识别码并传输到防盗控制单元，若输入的识别码在防盗控制单元中有登记，防盗控制单元便向发动机控制单元解锁，此时扭动钥匙发动机可以起动；若输入的识别码没有在防盗控制单元中登记，防盗控制单元便向发动机控制单元发出不能起动的命令，此时扭动钥匙发动机不能起动。

图9-1 一代防盗器采用固定码进行识别2. 第二代汽车防盗器第二代汽车防盗器的构成如图9-2 所示。

这种防盗器的防盗控制单元随机产生一个变码，这个码是钥匙和防盗控制单元用于计算的基础。

在钥匙和防盗控制单元内，有一套公式列表（密码术公式列表）和一个相同且不可改写的SKC（隐秘的钥匙代码），经钥匙和防盗控制单元分别计算后，钥匙将计算结果发送给防盗控制单元，防盗控制单元将收到的结果与自己的计算结果进行比较，如果相同，则钥匙确认完成，该钥匙合法，允许发动机起动，否则发动机将不能起动。

只有使用经过汽车上的防盗控制单元匹配认可的钥匙，发动机才能起动。

北京奥之杰汽车修理有限公司跟您一起分享：奥迪汽车和大众系列轿车的防盗匹配方法(1)奥迪汽车和大众系列轿车的防盗（一）、更换防盗控制单元的匹配程序：１、更换新的防盗控制单元：（１）、发动机控制单元的随机代码自动被防盗控制单元读入存储起来；（２）、重新做一次所有钥匙匹配程序；２、当更换从其它车上拆下来的防盗器控制单元：（１）、重新做一次所有匹配程序；（二）汽车钥匙的匹配：１、说明：（１）、此功能将清除以前所有合法钥匙的代码；（２）、必须将的所有的汽车钥匙，包括新配的钥匙与防盗器控制单元匹配，同时完成匹配程序；（３）、如果用户遗失一把合法的钥匙，为了安全起见，必须将其它所有合法钥匙重新完成一次配钥匙程序，这样才能将丢失的钥匙为非法，不能启动发动机；（4）、选择“登录”测试功能；（５）、输入密码号，在四位数密码前加一个“０”，例如０２３４５，如果连续两次输入错误，在第三输入密码前，必须退出防盗器自诊程序，打开点火开关等（３０）分钟以后再进行；（６）、若密码输入成功，然后选择“通道匹配”测试功能；（７）、输入匹配通道号：桑塔纳２０００、帕萨特输入通道号“２１”；奥迪Ｖ６、Ｖ８、Ｖ４输入通道号“０１”；（８）、输入匹配钥匙（０－８把，０表示全部钥匙都变非法，不能启动发动机）；（９）、再一次确认钥匙数，关闭点火开关，拔下钥匙，然后插入下一把钥匙，打开点火开关至少（１s）重复上述操作。

直到把所有的钥匙匹配成功；2、注意：（１）、匹配全部钥匙操作不能超过３０秒，如果只是插入钥匙，而没有打开点火开关，那么这把钥匙匹配无效；（２）、如查系统在读识钥匙的过程中发现错误，如将已匹配的钥匙再进行匹配等。

则警告灯以每秒２次的频率闪亮，读钥匙过程自动中断；（３）、每次匹配的过程顺利完成后，警告灯以每秒２次的频率闪烁，然后熄灭半秒，再点亮半秒钟，最后熄灭。
