CMG－STARS热采、化学驱、冷采及其它先进开采方式数值模拟软件软件功能及国内外实例介绍加拿大计算机模拟软件集团（CMG）目录一、CMG总体介绍（以问答形式）3二、CMG－STARS软件功能介绍10（一）CMG－STARS化学驱模块数值模拟功能介绍101、聚合物驱功能及特点：102、凝胶功能及特点：12（二）CMG－STARS蒸汽辅助重力泄油模拟功能介绍13（三）CMG－STARS出砂冷采以及适度出砂模拟功能介绍15三、CMG－STARS软件国内外应用实例17（一）聚合物驱国内实例17（二）表面活性剂驱国内实例－华北油田淖50断块19（三）三元复合驱国外实例－北美海上油田20（四）凝胶调剖国内实例21（五）国外凝胶调剖实例1－奥地利leoben大学22（六）蒸汽辅助重力泄油（SAGD）实例－Conoco 22（7）稠油出砂冷采及适度出砂实例23（八）泡沫驱实例－挪威的SINTEF石油研究公司24（九）热水驱＋注N2泡沫采油实例25（十）微生物采油实例27（十一）电磁加热稠油开采实例：28一、CMG总体介绍1．C MG 公司简介CMG公司(加拿大计算机模拟软件集团)是1977年在加拿大阿尔伯达省卡尔加里市成立的数模研究机构。
依靠在数模软件研究开发及应用方面的丰富经验并经过二十多年的成功拓展，从最初由政府资助的研究机构发展成为成功的上市公司，是全世界发展最快的石油数模软件开发公司。
公司总部设在加拿大阿尔伯达省卡尔加里，在伦敦、休斯敦、卡拉卡斯和北京设有分公司或办事处。
2．国际资质认证机构认证情况在技术测试方面，CMG在以往的SPE数值比较测试中，差不多参与了所有的测试，而且得到了良好的评价。
CMG公司旗下聚积了许多在国际石油数模领域极具影响力的技术专家，在每年全球大型的技术交流会(包括：SPE、CIM等地)上发表了大量有影响性的文章，在油藏数值模拟科技研究上一直保持着领先地位，提供了许多技术服务给国际数模界。
CMG 油气藏数值模拟软件简介该软件能完成油藏开发方案设计即开发方案概念设计、详细开发方案设计和开发方案调整等工作。
主要包括：储量计算、油气井产能评价、开发层系划分、井网形式、井距、生产史拟合及地质模型修正、开发指标预测、开发方案指标的优选。
软件包括以下功能模块：（1）地质建模：主要通过测井解释成果、地震解释成果、储层地质及实验分析构造气藏三维地质模型，建立油藏网格属性。
（2）组分模型（用于凝析气藏和稠油热采）（3）黑油模型（用于油藏和一般气藏模拟计算）（4）相态计算模块（5）后处理模块。
是一个考虑重力及毛细管力的三相黑油模拟软件,网络系统可采用直角坐标,径向坐标,变深度/变厚度坐标,在任何网络系统中.都可建立两维或三维模型.在处理气相的出现及消失情况时,程序采用了变量替换方法。
一些主要特征和功能为：（1）、自适应隐式方法& nbspIMEX可以在显示,全隐式以及自适应隐式三种方式下运行。
在大多数情况下,只有很少一部分网格需要采用全隐式求解,而大部分网格都可采用显式方法求解.自适应隐式方法正是适合于这种情况的解法,并且在井附近以及层状油藏的薄层中,开采时会产生高速流动的锥进问题,采用自适应隐式处理这类问题是很有效的。
采用自适应隐式选项可节省三分之一到一半的运行时间。
计算时可采用和全隐式方法同样大的时间步长.用户可以指定采用全隐式方法计算的网格，可根据用户确定的界限或矩阵转换临界值，动态地选择采用全隐式计算的网络网格。
（2）、双孔/双渗双孔隙度选项允许采用两种方法对基岩模型进行离散化处理，其中一种为嵌套格式，成为“多重内部作用连续域”(MINC)方法，另一种为层状格式，称作“子区域”方法。
双孔隙模型对裂缝油藏进行了理想化的近似处理，认为裂隙油藏由两部分组成：主要孔隙度和次要孔隙度，主要孔隙度(基岩)代表岩块中的微小粒间孔隙，次要孔隙度(裂缝)由裂缝，通道和溶洞组成。
双孔隙模型将油藏分为两个连续域，裂隙是流体流动的主要通道，只具有很小的储集性能；而基岩具有较低的流体传导能力，但具有较大的储存能力。
CMG煤层气数值模拟软件介绍加拿大计算机模拟软件集团煤层气模拟的基本概念 层气模拟 本概2煤层构造和煤层气流动机理 原生孔隙：基质 次生孔隙：割理（裂缝）3煤层中的流动状态CH4 CO2 N2 煤层气 次开采 煤层气一次开采 CO2 提高采收率 (CO2-ECBM) N2 提高采收率 (N2-ECBM) 烟道气提高采收率4煤层气一次开采机理 通过排水降低割理压力 煤层气从基质中解吸附出来 扩散到节理/裂缝当中 煤层气从基质中解吸附出来，扩散到节理 煤层气和水流动到井筒 在裂缝中为达西流动 • 面割理和端割理 • 面割理和端割理的垂直连接部分 在大型裂缝中的达西流动或者管流 • 大型节理 大型 • 次生裂缝z1 在生产油管和井筒中的管流 裂缝渗透率受基质影响CH4Coal Matrix煤层割理和裂缝CH4 CH4 H2O CH45CH4CH4Slide 5 z1zll, 2012-3-14提高煤层气采收率机理ECBM烟道气CO2分离 注入N2N2 CH4 出售煤 深部煤层绿色电厂CO2CH4CH4CH4• 提高煤层气采收率 • 温室气体( (GHG) )封存6煤层属性：多重孔隙度系统 原生孔隙度系统（煤层基质） 微孔隙度 (< 2 nm) 中孔隙度 (2 – 50 nm)+ 非常低的流通能力：渗透率在微达西范围 只有扩散流动 次生孔隙度系统（煤层节理） 宏观孔隙度 (> 50 nm) 天然裂缝 更强的流通能力：渗透率在毫达西范围 达西流动7在GEM中煤作为多重孔隙系统 需要多重孔隙度模型例如 DUALPOR SHAPE GK在裂缝（割理）系统中为标准的达西流动裂缝间距, I,J,K IJK例如 DIFRAC CON 0.2 或 DIFRAC ALL array MATRIX 表示基质系统 FRACTURE 表示裂缝系统 基质中允许非达西流动 煤层气从基质扩散到裂缝（注意：如果基质渗透率被指定为0，那么基质到裂缝之间没有流动。

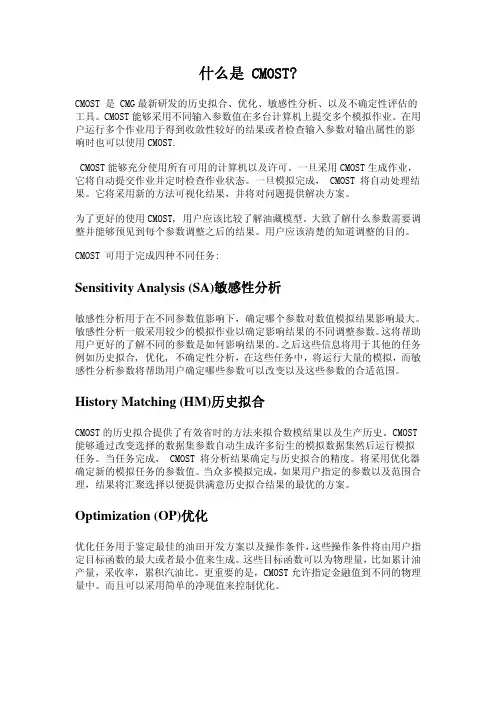

什么是 CMOST?CMOST 是 CMG最新研发的历史拟合、优化、敏感性分析、以及不确定性评估的工具。
CMOST能够采用不同输入参数值在多台计算机上提交多个模拟作业。
在用户运行多个作业用于得到收敛性较好的结果或者检查输入参数对输出属性的影响时也可以使用CMOST.CMOST能够充分使用所有可用的计算机以及许可。
一旦采用CMOST生成作业，它将自动提交作业并定时检查作业状态。
一旦模拟完成， CMOST 将自动处理结果。
它将采用新的方法可视化结果，并将对问题提供解决方案。
为了更好的使用CMOST, 用户应该比较了解油藏模型。
大致了解什么参数需要调整并能够预见到每个参数调整之后的结果。
用户应该清楚的知道调整的目的。
CMOST 可用于完成四种不同任务:Sensitivity Analysis (SA)敏感性分析敏感性分析用于在不同参数值影响下，确定哪个参数对数值模拟结果影响最大。
敏感性分析一般采用较少的模拟作业以确定影响结果的不同调整参数。
这将帮助用户更好的了解不同的参数是如何影响结果的。
之后这些信息将用于其他的任务例如历史拟合, 优化, 不确定性分析，在这些任务中，将运行大量的模拟，而敏感性分析参数将帮助用户确定哪些参数可以改变以及这些参数的合适范围。
History Matching (HM)历史拟合CMOST的历史拟合提供了有效省时的方法来拟合数模结果以及生产历史。
CMOST 能够通过改变选择的数据集参数自动生成许多衍生的模拟数据集然后运行模拟任务。
当任务完成， CMOST 将分析结果确定与历史拟合的精度。
将采用优化器确定新的模拟任务的参数值。
当众多模拟完成，如果用户指定的参数以及范围合理，结果将汇聚选择以便提供满意历史拟合结果的最优的方案。
Optimization (OP)优化优化任务用于鉴定最佳的油田开发方案以及操作条件，这些操作条件将由用户指定目标函数的最大或者最小值来生成。
这些目标函数可以为物理量，比如累计油产量，采收率，累积汽油比。
CMG数值模拟软件简介CMG开发的油藏数值模拟软件在市场上处于领先地位，作为提高采收率模拟的行业标准，得到了全球的认可CMG先进的模拟技术，不断开拓新领域-模拟简单到复杂的提高采收率过程。
通过结合简易的模型创建工作流程，最先进的性能增强技术以及跨学科多重机理（例如，热效应、地球化学、地质力学、流体相态、井筒、水力压裂以及完井等）精确模拟提高采收率过程。
CMOST AI强大的敏感性分析、历史拟合、方案优化以及不确定性分析工具，最大限度地提高各类油藏的采收率和净现值GEM组分模拟器世界领先的状态方程模拟器，适用于组分、化学驱以及非常规油气藏模拟IMEX黑油模拟器模拟常规和非常规油气藏模型的衰竭和二次开采过程，使用快速和简单的工作流程进行准确的预测STARS热采及化学驱模拟器准确模拟矿场提高采收率机理-热采、化学驱以及其他EOR技术-使得生产和效益最大化。
Builder前处理模块交互式、直观和易于使用的操作界面，为CMG模拟器快速和高效的准备模型Results后处理模块为更加深入的理解油藏特征、提高采收率过程以及油藏性能等提供了先进的可视化和分析工具WinProp相态模拟软件包为CMG模拟器创建流体模型，并为第三方油藏模拟软件提供黑油模型CMOST AI 提升油田开发研究能力和潜力，改善业务决策流程。
将统计分析、机器学习和无偏数据解释等人工智能技术与人类的工程专业知识相结合，确定油藏开发最佳方案。
认知油气储层在同一个模型中同时自动考虑所有不确定性参数，运行数百个模拟作业，分析数据并做出更好的业务决策。
•图形展示对开发效果影响最大的参数•从有限的模拟运算结果中获取信息，并通过它来认识每个参数如何影响模拟结果•“假定推测”功能，快速得出属性变化对产量的影响结果，并实时更新生产曲线•在更改一个或所有变量时，CMOST AI的内部引擎能自动预测变量之间的交互作用优化改进业务决策利用人工智能（AI）技术，用最少的计算找到最佳解。
