某煤矿安装排水管路的安全技术措施

皖北煤电公司祁东煤矿副井井筒管路更换安全技术措施年月日目录1、工程概述2、安装工作量3、安装前的准备工作4、施工程序5、施工方法6施工质量标准7、安装保证措施8、安全注意事项9、工期安排及保证措施10、施工机具材料一览表祁东煤矿副井井筒管路更换施工措施审批审批负责人审批意见、概述：祁东煤矿副井井筒装备与2000年安装投入使用，受井壁变形、井筒淋水腐蚀等影响，排水管、压风管、洒水管、托管梁等井筒装备现已锈蚀严重（尤其在井筒-380 米以下管路），为确保矿井安全生产，现对副井井筒-380m---600m段三趟D273排水管路、一趟D219压风管路、一趟D159洒水防尘管路进行更换，定安装156、I28托管梁各6根（含托架、支架等）。

井筒新增加的托管梁安装方式通过牛腿托架采用锚杆固定在井壁上。

因矿井为生产矿井，施工中存在不少困难和诸多不利因素，特编制该安全技术措施以指导施工。

二、安装工作量：（以下为图纸中工程量，实际工作量以施工完毕验收工程量为准）1、管路D273 x 10mm 60 米2、管路D273 x 12mm 600 米3、管路D159 x7mm 220 米4、管路D219 x6mm 220 米5、排水管导向卡130 个洒水管导向卡50 个压风管导向卡40 个6、冲压90°弯头D273x12mm 7 个D159x 7mm 2 个D219x 6mm 2 个7、排水管管套D275 X 10mm 30个D299 X 12mm 120 个8、压风管管套D233 X 6mm 50 个9、洒水管管套D161 X 8mm 50 个10、I56a 工字钢6 根6 米/ 根I28a 工字钢6 根6 米/ 根11、树脂锚杆M16X260 160 件M27 X 450 96 件12、托管梁主托架24 件13、托管梁支梁托架36 件三、安装前的准备工作：1、编制安全技术措施，并组织施工人员学习，2、安装构件提前按要求制作防腐，并统计编号运至现场。

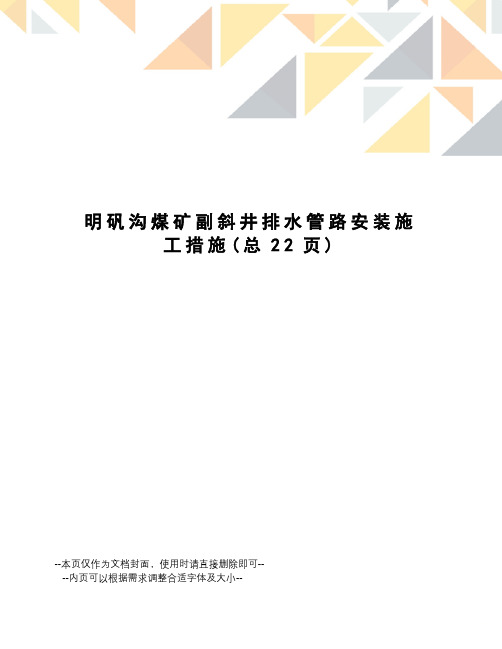

明矾沟煤矿副斜井排水管路安装施工措施(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--明矾沟煤矿副斜井排水管路安装安全技术措施明矾沟煤矿2017年5月15日新疆华地投资有限公司明矾沟煤矿华地一号井制度措施审批表目录第一章编制依据及原则 (1)第二章工程概况及施工条件 (1)第三章施工准备及资源配置 (2)第四章施工方案 (5)第五章施工部署、施工方法及技术要求 (5)第六章保证工期措施 (9)第七章保证工程质量措施 (9)第八章保证安全措施 (11)第一章编制依据及原则1、本施工组织设计依据中煤科工集团武汉设计研究院有限公司设计的（新疆华地投资有限公司华地一井副斜井井筒排水管路安装图）2、GB 50946-2013《煤矿设备安装工程质量验收规范》3、《煤矿安全规程》4、GB 50184《工业金属管道工程施工质量验收规范》第二章工程概况及施工条件一、工程概况该工程是华地一井田主排水管路、强排水管路和压风管路。

管路敷设方式是沿副井井筒左井壁钢支架敷设，井口标高,井底标高1550m,井筒坡度25度，主排水管路为Φ325%*10mm,二趟，每趟长度559m,强排水管路为Φ377*12mm,一趟，长度559m，压风管路为Φ159*8mm,一趟，长度544m。

主排水管路与井底水泵房环形管路相连接，经管子道、井筒、出井口到地面。

强排水管路与水泵房潜水泵出水管路相连接，经管子道、井筒、出井口到地面。

压风管路由胶带、井底车场沿井筒到井口。

二、施工条件：该工程主要在副井井筒施工，井筒坡度25度，坡度大，施工困难，安装锚杆需要搭设临时施工平台，管路就位需要专用起吊工具。

吊装时需要统一协调指挥，因此，该工程施工难度大，条件差。

第三章施工准备及资源配置一、施工准备1、施工机具准备（1）施工所用的各种机具，测量仪器、仪表应提前全部准备到位。

铲车、电焊机等设备提前准备就绪。

主斜井铺设管路安全技术措施为了改造矿井排水系统，需从主井底到地面安装一趟排水管路，井筒中的管路需要固定在井帮上，为了进一步保证在井筒帮上铺设管路过程当中安全作业，特制定本安全技术措施：1、施工之前安排专职专岗人员，负责清理施工地段巷道内浮煤、矸、木材等杂物，保持巷道畅通，并对施工地点进行洒水灭尘并由专职瓦斯检查员及安全员对施工地点巷道内的瓦斯、顶板及支护等情况进行详细检查，确定无异常后方可由施工队进行施工，所有参加此项工作的人员，必须听从瓦斯检查员及安全员的指挥，对于不服从指挥的，瓦检员及安全员有权进行制止其工作。

2、安装过程当中，要有跟班领导现场指挥，信号工坚守岗位，绞车司机要听清楚信号，听不清信号不准开车。

3、管路运输采用绞车下放至安装地点后由人工搬运，运输管路由两个人一组进行，两个人一前一后，一手提钢管，一手扶皮带架（或墙）缓慢运转，严禁手管分离，防止钢管自行滑落伤人，管路运输到位后，前呼后应同时卸载落地，严禁甩管落地。

4、拆卸旧排水管路时，必须固定牢固后进行拆卸，防止窜管。

抬吊钢管时至少有三人同时进行作业，两个人用铁丝对管路进行捆绑紧固，紧固人员确定管子捆绑结实后，抬管人员方可放手，安装托钩时，托钩入孔后用木楔固定。

5、水管每隔50m设一个三通，以备下步主斜井洒水灭尘使用。

6、每隔50m-60m管路法兰盘和托钩用铁丝绑扎固定一次，以防串管不良现象发生。

7、安装管路时，法兰盘上所有螺孔都必须穿螺栓，且紧固适当，水口垫垫正，确保不漏水。

7、施工时主斜井井口及井底必须派专人进行警戒，非施工作业人员严禁进入作业地点，施工地点以下严禁任何人员通行。

大平滩煤矿二0一二年八月。

排水管路运输、安装安全技术措施因工作面出水严重，影响正常生产，根据矿总体安排对2301回顺外段直暗风井2号风井下口连接325排水管，为确保施工安全。

特制定本安全技术措施。

一、装车1、装车时必须使用专用花车并仔细检查车辆状况，对不合格及存在安全隐患的车辆严禁装运管路。

2、装车时，要根据专用花车实际状况合理装运，严禁超装超运。

3、装车时管路重心必须与车辆重心保持一致，管路伸出车辆两端长度相同。

4、管路装完后必须用钢丝绳捆绑结实牢固，管子两端的法兰盘必须用钢丝绳和16mm的铁钩，勾住法兰盘然后与花车用华兰螺丝紧固好，防止管子前后左右转动。

二、拉运1、管路拉运前必须对花车的连接装置，完好及稳固等情况进行全面检查，发现问题立即处理，确保运输安全。

2、管路运送过程中必须安排专人跟车，跟车工要时刻观察车辆运行情况，发现异常及时发出停车信号，待查明原因，处理完毕，确定安全后，方可拉运。

3、小绞车拉运时，必须严格执行小绞车各项管理制度，未经签字确认任何人不得私自开启绞车。

4、其他严格执行《煤矿安全规程》规定的相关内容。

三、卸车1、管路运送到位后，必须将所有花车用卡轨器卡死挡牢，防止车辆下滑。

2、每次只准卸一辆车，被卸车辆必须卡牢掩死，倾斜巷道卸车时必须用卡轨式阻车器卡死后方可卸车。

3、卸车前必须先将花车两侧垫稳，防止卸车过程中车辆重心偏移造成侧翻。

4、卸管子时人员应站在车辆两端的安全地点，做到互叫呼应，动作协调，口号一致。

5、卸车过程中，必须对卸料点的管线进行有效保护，严禁损坏。

四、安装1、管路安装、铺设必须做到平、直、稳、缓的原则。

管路吊挂高度严格按照施工要求规定吊挂。

2、325管子必须采用合格的钢绳进行吊挂，吊挂点必须选取牢固、可靠有足够锚固力的锚杆上固定，严禁吊挂在松动的锚杆或钢带上。

每节管路吊挂点不少于两处，绳卡打牢打死，吊挂间距统一。

3、管路连接必须平整，胶垫、螺栓、垫片齐全，且紧固到位，做到严密不漏水。

某煤矿井下水泵及排水管路安装施工措施背景介绍某煤矿坐落于贵州省，是一家规模较大的煤矿，年产煤量达到数百万吨。

由于煤矿所处地理位置特殊，地下水位较高，需要采用各种设备进行排水。

其中，水泵和排水管路是必须安装的，安装前需要做好施工措施的安排。

设备选型为了根据实际情况选择最合适的设备，我们需要先了解煤矿的地质情况、水质情况以及存在的问题。

通过对采样、分析测试、设计方案等环节的研究，最终确定出选用的水泵、排水管路等设备。

在选择水泵时，我们根据煤矿井下的地下水位、流量以及扬程等参数，确定选用全自吸式离心泵，该泵具有自吸性能，无需提供外部自吸管道，是一种比较节约水源的水泵。

排水管路方面，根据井下煤矿的特殊地理位置，我们需要在管路内安装泵站，避免土石流或洪水等灾害对排水管路造成影响。

施工措施接下来是施工措施的介绍。

由于水泵和排水管路的安装需要涉及到大量的设备和场地，施工过程中必须严格按照设计方案及标准化要求进行施工，以保证工程质量达到预期要求。

施工前准备在进入现场施工前，施工人员必须先进行施工前准备工作。

首先需要确认工程的范围及施工底图，根据反演方案、计划方案等文档，确定施工道路、工作场地、施工材料、设备安装位置等。

确定好之后，我们需要对施工现场进行勘测，根据施工设计中的图纸和文档要求，保证工程质量及工程施工的安全性。

同时确定适应于煤矿井下的施工规范和安全要求，为施工人员的安全保驾护航。

源施工施工前，我们需要将所有的材料、设备等运输到现场，并按照相关章程开展设备的拼装。

拼装完成后，需要进行跑泵实验，检查设备的性能，并对已安装的泵站、排水管路等进行检查及预试。

现场施工现场施工包括排水管道安装、泵站安装、电气装置及控制装置安装等。

其中，排水管道的安装主要涉及焊接、接头、下沉钻井等工作内容。

泵站的安装则需要进行设备衔接及管路连接，确保安装合理，泵站便于维护。

电气装置及控制装置安装完成后，我们要根据设计要求进行现场调试，并进行综合试验，以确定设备在使用过程中正常运行。

管路安装安全技术措施一、目的为了进一步加强矿井管路安装管理，推进我矿安全生标准化建设，规范施工现场管路安装标准，保障作业人员施工安全，杜绝井下管路安装无统一标准现象，防止作业人员意外伤害，结合我矿实际，特制定本安全技术措施。

二、参考资料1、《煤矿安全规程》2、《山西省煤矿安全生产标准化标准》3、《煤矿各工种（岗位）操作规程》三、适用范围本规范适用于矿井排水管、静压水管、压风管、注浆管等管路吊挂。

四、管路安装标准（一）布置位置原则上轨道巷、回风巷内布置在非行人侧，皮带巷布置在行人侧，具体可根据实际情况进行吊挂。

（二）吊挂方式及高度除特殊设计的吊挂方式外，均采用专用管钩进行吊挂。

管路在主运输巷中吊挂高度不得小于1.8m，在顺槽中吊挂高度不得小于1m。

（三）管路敷设1、管路吊挂原则上应和电缆分别敷设在巷道两侧，敷设在同一侧时，应与电缆保持在0.3m以上的距离，且敷设在电缆以下。

2、巷道内管路的敷设应满足设备、行人的安全需要，巷道出现冒顶、底鼓、片帮时应及时维修。

3、巷道内管路吊挂顺序自上而下依次为压风管、静压水管、注浆管、排水管。

4、同一巷道必须使用同一管径的管路，不同巷道不得使用前小后大管径的管路。

静压水管每隔100m或50m安设支管和阀门。

5、管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管连接。

由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，必须用规范的铁钩吊挂。

6、连接管路时，接口要拧紧，用法兰盘连接的管路必须加垫圈，拐弯处要设弯头。

连接液管时，必须使用U型卡连接牢靠，严禁使用铁丝代替。

7、管路在墙体的一角上打孔穿过时，必须设置套管，然后用黄泥将孔间隙密封严实，套管直径必须大于穿墙管路管径。

8、管路吊挂必须平、直、稳，吊挂间距应均匀。

管路吊挂间距：管子架之间平均间隔2m，铁管间距4m，高压软管间距1m，各管路间距为150-200mm。

排水管路安装安全技术3篇【第1篇】排水管路安装安全技术措施一、事由：因新井生产、建设需要，需在南、北皮带斜井各安装排水管路两趟，为保障此工程安全、顺利进行，特编制如下安全技术措施。

二、技术要求：1规格型号：排水管为φ219mm无缝钢管，单根长度12米管路总长：2800米2连接方式：管路连接方式采用法兰盘配套螺丝、胶垫连接3吊挂方式：采用支架悬空吊挂（具体见附：施工工艺图）4吊挂位置：巷道入井左帮5吊挂高度：保证最小离地高度为1.8米6支架固定方式支架固定采用锚杆(φ20mm)配合槽钢（6#）固定上方锚杆长度：1米（1根）托架锚杆长度：1米（2根）斜支撑架锚杆长度：600mm（1根）7支架连接采用m16x55mm螺丝连接8管路防滑装置每隔35米在管路上方打锚杆一根，用不小于φ15.5mm 钢丝绳紧固管路（两根都必须紧固）三、安全措施：1、巷道内施工必须严格执行“行人不行车、行车不行人”的规章制度。

2、施工必须严格执行施工工艺图相关技术标准和《煤矿安全规程》中的相关要求。

3、工作前，准备好各种工作用具，导链、绳套必须完好，不能超额定载荷使用，严禁使用打滑导链，如果采用铁丝吊挂起吊，必须使用8#铁丝，同时铁丝不少于四股。

4、施工前，应先和绞车司机取得联系，将绞车停下、刹死，如绞车挂有车在井口，必须把挡车器放至闭合位置，方可进行施工。

5、在施工地点，施工时间内严禁非工作人员行走、通过。

6、在施工地点施工前。

严格执行“敲帮问顶”规章制度。

7、起吊管子时，起吊点的连接必须牢靠稳固，并锁紧，以免吊坏设备或滑脱造成事故。

8、起吊管子，采用两台导链，两头同时起吊到安装位置后立即进行稳固和管子连接。

9、起吊管子时，应随时观察起吊点、起吊设备及各扣件的情况，确认无安全隐患后，方可继续起吊设备。

10、起吊管子时，起吊人员所处位置应有足够的安全撤离空间。

11、锚杆施工必须严格执行规定，外露长度不得超过规定值。

12、施工期间，必须有安检人随时监督检查安全情况。

井下排水管路安装安全技术措施370泵房排水管路安装安全措施一、工程概况：因矿井开采深度延伸。

现有的排水系统已经不能满足生产需要。

为完善矿井排水系统，机电队根据矿井要求，计划于2015年2月7日至8日在-370泵房内安装排水管路两趟。

二、施工方案：此次排水管路的安装由XXX组负责，将地面车间加工好的4寸无缝钢管及管件运送到安装地点进行安装，并成立施工小组：安全负责人：XXX施工负责人：XXX主要参加人员：XXXXXXXXX三、施工方法与步骤1）施工前，应把周围杂物清理干净，并观察周围环境确保安全。

2）施工人员施工时，必须由专职瓦斯检查员检查周围环境，20m内瓦斯浓度，只有在瓦斯浓度在0.5%以下时，方可施工。

3）安装排水管采用4寸无缝钢管，两头焊接高压法兰盘，焊接工序在地面进行，焊接好后运到安装地点进行安装。

四、施工前的准备工作1）根据设计提前加工好短接、弯头和三通等，将施工所需的材料、工具（扳手、尖锥、铁丝、绳套）、配件（螺栓、螺帽、平垫、胶垫、闸阀）、以及各配件运送到现场；并检查所用的工具、材料等是不是合格，分歧格的不准使用。

2）施工负责人应与调度室及队值班接洽，经允许前方可施工。

5、安全措施1.在安装过程中严格按设计的位置安装三通和闸阀，施工职员的手、脚不克不及伸进管路的下方和两个接头之间，只能用尖锥找眼，不克不及将手指伸进螺栓孔内，避免发生意外。

2、支撑管路时，要先查看顶、帮的支护情况，确认安全可靠后才能进行吊挂和支撑，吊挂管路的下方严禁站人，防止人员受伤。

3施工职员配备工具袋，施工工具和工件应避免滑落施。

严禁向下抛投杂物。

4、检查所用的登高工具和安全用具必须安全可行，严禁冒险作业。

起吊管子时使用的葫芦要完好，使用前有专人认真检查，其额定吨位要大于管子的吨位。

根据单根管路重量为1200kg，固选用3t手拉葫芦起吊，起吊工具不完好时不得进行起吊。

5、登高作业时，应使用死扳手，如用活动扳手必须用绳子拴牢，操作人员必须站在安全可行位置。

裕隆集团唐阳煤矿副井井筒排水管路安装安全技术措施徐州昆仑建设工程有限公司一、工程概况及主要工程量唐阳煤矿副井约360m深度，由于井下地质条件的变化，现根据要求需增加一趟立井排水管路，管子箍联接。

设置三层管座梁，钢梁为托架固定。

主要工程量为：排水管路Φ245*8360m托管梁三层上下口弯头各一个。

二、主要工序及施工方法1、施工准备工作⑴组织项目部技术人员认真阅读设计图纸，学习《煤矿安装工程质量检验评定标准》的相关规定，编制操作性可行的施工安全技术措施和材料计划，会同甲方人员会审图纸并形成记录。

⑵针对该工程的特点，组建施工班组，学习安全技术措施及其它有关规定并形成记录。

⑶熟悉运输路线及安装场地，配备齐全工机具，根据现场情况安装施工临时用电。

2、主要施工步骤：最下层管座梁—管路---第二层管座梁---管路—第一层管座梁—管路安装到井口弯头甩出—配最下层管座梁以下管路到管子道口—静压试验—竣工。

3、管座梁及托架的施工方法⑴测量人员根据设计图纸的尺寸将托管梁托架锚杆的位置号出来。

⑵用十字型钻头将锚杆孔打出，钎子方向应垂直于巷道壁，深度不小于设计深度的10mm，用同型号的锚固剂将锚杆锚固实，锚杆拉力不小于50KN，锚杆外露长度符合设计和现场需要；并将托架紧贴井壁安装完毕。

⑶管座梁装于罐笼内，10t稳车勾头随罐笼松到安装位置。

安装时用10t稳车勾头将梁就位，找平找正必须按设计标高垫平刹实，保证梁的水平度不超过2mm。

4、管路的安装方法⑴采用三根管子在井口焊接成一组吊构件的并到位置安装的方式。

⑵在井口合适位置安装两根工字钢，11.4小绞车将管子吊放在工字钢位置并用事先加工的抱卡卡放于钢梁上，将第二根管子吊插于第一根管子箍内，电焊人员在平台施焊完毕。

同样将第三根管子吊放于第二根之上并施焊完毕。

⑶用10t稳车勾头下松这一组管子到位，人员站在罐笼上监护。

安装于最下层直管座上。

各层用∪型卡兰安装到罐道梁上。

用同样的方法施工其它管子。
