机电传动控制CH5控制电机

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。

这个（2）变化的磁通在铁芯中产生感应电流。

铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。

涡流损耗会使铁芯发热。

为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。

如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。

因此，如果没有绝缘，就起不到削减涡流的作用。

习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。

又根据公式（3.2）， T ＝K t ФI a 。

∵励磁磁通Ф减小，T 、K t 不变。

∴电枢电流I a 增大。

再根据公式（3.11），U ＝E ＋I a ·R a 。

∴E=U －I a ·R a 。

又∵U 、R a 不变，I a 增大。

∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。

习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。

（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科，对于相关专业的学生和从业者来说，掌握这门课程的知识至关重要。

而课后习题的答案则是检验学习成果、加深理解的重要工具。

以下为您提供机电传动控制第五版的课后答案，希望能对您的学习有所帮助。

第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转变为机械能，实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求，以满足生产的需要，提高生产效率和产品质量。

2、机电传动系统由哪些部分组成？答：机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。

电动机作为动力源，将电能转化为机械能；传动机构用于传递动力和改变运动形式；生产机械是工作对象；控制系统用于控制电动机的运行状态；电源则为整个系统提供电能。

3、机电传动系统的运动方程式是什么？其含义是什么？答：运动方程式为 T M T L ＝J(dω/dt) 。

其中，T M 是电动机产生的电磁转矩，T L 是负载转矩，J 是转动惯量，ω 是角速度，dω/dt 是角加速度。

该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系，当 T M ＞ T L 时，系统加速；当 T M ＜ T L 时，系统减速；当 T M ＝ T L 时，系统以恒定速度运行。

第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响？答：转动惯量反映了物体转动时惯性的大小。

在机电传动系统中，由于电动机的转速变化会引起负载的惯性力和惯性转矩，转动惯量越大，系统的加速和减速过程就越困难，响应速度越慢。

因此，在设计和分析机电传动系统时，需要考虑转动惯量的影响，以确保系统的性能和稳定性。

2、多轴传动系统等效为单轴系统的原则是什么？答：多轴传动系统等效为单轴系统的原则是：系统传递的功率不变，等效前后系统的动能相等。

3、如何计算机电传动系统的动态转矩？答：动态转矩 T d ＝ T M T L ，其中 T M 是电动机的电磁转矩，TL 是负载转矩。

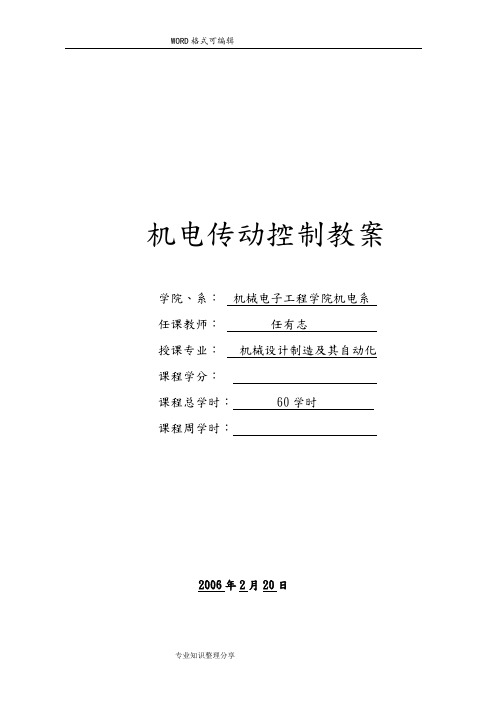

机电传动控制教案学院、系：机械电子工程学院机电系任课教师：任有志授课专业：机械设计制造及其自动化课程学分：课程总学时： 60学时课程周学时：2006年2月20日机电传动控制教学进程第 1 次课 2 学时第一章概述§1.1机电传动的目的和任务1.传动——运动的传递（能量）传动的分类（按机械动能传递方法）（1）机械传动 a.齿轮b.杠杆如：自行车驱动力、链传动c.皮带d.机构等刹车、连杆机构传递力或力矩（机械能）（2〕流体传动 a.液压与气动（压力能）b.液力传动（流体动能）（3）机电传动(电力拖动)（4）另外还有其它的传动方式。

注：有时，在一个生产机械中由几种传动形式联合工作。

2.机电传动－（本课程研究的内容）以电动机为原动机驱动生产机械的传动系统服务对象：各种生产机械它是一种由电能转变成机械能的传动系统，所以有时也称为电力传动或电力拖动3. 机电传动控制目前：由于生产技术的不断发展，生产机械的自动化程度和生产精度不断提高，所以要求机电传动系统不仅完成能量转换的工作还要对传动过程进行控制。

本课程所研究的就是这二部分内容。

传动及控制所以课程名称叫《机电传动控制》4. 机电传动控制的任务举例：天车的吊起、制动机床切削过程电梯平稳升降及定位轧机的换向等§1.2机电传动发展概况简单的可以分为： a.成组拖动（传动）b.单电机拖动c.多电机拖动三个阶段从控制系统的功率器件上分类：a.接触器和继电器时代b.电机放大机及磁放大机时代c.可控硅（晶闸管）另外，由于计算机技术的发展，又出现了 a.模拟控制b.数字控制（数控机床）§1.3 内容安排1.《机械电子》专业是一个以机为主机电结合的专业,课程设置（具了解）基本上是这样的 《电路基础》 电学基础《模拟电子》 电子技术（弱电） 《数字电子》 计算机技术《机电传动控制》 包括了所有应掌握的强电内容 用以上四门课程取代了机械专业的《电工学》课程。

第5 章电动机5.1三相异步电动机的基本结构与旋转磁场5.2 三相异步电动机的转动原理及转差率5.3 三相异步电动机的运行特性5.4 三相异步电动机的铭牌5.5 三相异步电动机的起动5.6 三相异步电动机的调速5.7 单相异步电动机5.8 同步电动机5.9 直流电动机*5.10 控制电机5.1三相异步电动机的基本结构与旋转磁场5.1.1 三相异步电动机的基本结构主要有两部分：定子和转子1.定子定子是电动机的固定部分。

它包括：5.1.1 三相异步电动机的基本结构机壳定子铁心定子铁心的硅钢片三相对称绕组a. 机壳b. 定子铁心定子铁心由表面涂有绝缘漆的硅钢片叠压而成内圆均匀分布槽孔；硅钢片内嵌置三相定子绕组。

定子绕组可以接成星形或三角形。

当电动机每相绕组额定电压等于电源的相电压时，绕组接成星形联结；等于电源的线电压时，绕组接成三角形联结。

1.定子接电源接线盒2. 转子是电动机的旋转部分。

由转子铁心和转子绕组组成。

笼型转子铁心是由厚的硅钢片叠压而成的圆柱体，其外圆周冲有槽孔，以嵌置转子绕组。

铁心与笼型相同，但铁心槽内嵌置对称三相绕组并作星形联结。

各相绕组首端通过滑环和电刷引到相应的接线盒里，在起动和调速时可在转子电路中串入附加电阻。

绕线型异步电动机能获得较好的起动与调速性能。

绕线转子2.转子接线示意图i U = I m sin ωti V = I m sin(ωt –120︒)i W = I m sin(ωt + 120︒)i Ui V i Wωtii Ui V i WU1V1W1U2V2W25.1.2 三相异步电动机的旋转磁场定子绕组分布定子绕组U1W2V1U2W1V2+++定子绕组作星形联接绕组中三相对称电流对称三相电流对称三相绕组i U ωt = 0°ωtiU1V2V1U2W1W2i U =0i V 为负值i W 为正值N S0°设：电流的流入端用表示i V i W电流的流出端用表示1. 旋转磁场的产生5.1.2 三相异步电动机的旋转磁场tωt = 60°iU1V2V1U2W1W2N60°i W =0i V 为负值i U 为正值i U i V i W1. 旋转磁场的产生5.1.2 三相异步电动机的旋转磁场ωt = 90°U1V2V1U2W1W2NS90°i U 为正值i V 为负值i W 为负值ωtii U i V i W1. 旋转磁场的产生5.1.2 三相异步电动机的旋转磁场t = 180°U1V2V1U2W1W2i U = 0i V 为正值i W 为负值180NSωtii U i V i W 1. 旋转磁场的产生5.1.2 三相异步电动机的旋转磁场ω= 0°U1W2V1U2W1V2N S0°Nωt =180︒U1W2V1U2W1V2S180°ωt = 90°U1W2V1U2W1V290°ωt = 60︒U1W2V1U2W1V2NS60°旋转磁场综上分析可以得出：空间相差120º角的三相绕组，通入对称三相电流时，产生的是一对磁极的旋转磁场,当电流经过一个周期变化时，磁场也沿着顺时针方向旋转了一周(在空间旋转的角度为360º)。

机电传动控制教案第一章：机电传动控制概述1.1 机电传动控制的概念解释机电传动控制的定义强调机电传动控制在现代工业中的重要性1.2 机电传动系统的组成介绍机电传动系统的常见组成部分，如电动机、传动装置、负载等解释各个部分在系统中的作用和相互关系1.3 机电传动控制系统的分类介绍机电传动控制系统的不同类型，如开环控制、闭环控制等比较各种控制系统的特点和应用场景第二章：电动机及其控制2.1 电动机的分类和特性介绍不同类型的电动机，如交流异步电动机、直流电动机等分析各种电动机的启动、制动和调速特性2.2 电动机的控制方法介绍电动机的常见控制方法，如开关控制、变频调速等分析各种控制方法的工作原理和应用场景2.3 电动机的选择和安装讲解电动机的选择依据，如负载类型、功率需求等介绍电动机的安装要求和注意事项第三章：传动装置及其控制3.1 传动装置的分类和特性介绍常见的传动装置，如齿轮传动、带传动等分析各种传动装置的传动比、传动效率等特性3.2 传动装置的控制方法介绍传动装置的常见控制方法，如机械调速、电子调速等分析各种控制方法的工作原理和应用场景3.3 传动装置的选择和安装讲解传动装置的选择依据，如负载类型、传动比需求等介绍传动装置的安装要求和注意事项第四章：机电传动控制系统的应用4.1 机电传动控制系统在工业自动化中的应用介绍机电传动控制系统在工业自动化中的典型应用案例，如、生产线等分析机电传动控制系统在提高生产效率和产品质量方面的作用4.2 机电传动控制系统在交通运输领域的应用介绍机电传动控制系统在交通运输领域的典型应用案例，如电动汽车、轨道交通等分析机电传动控制系统在提高运输效率和减少能源消耗方面的作用4.3 机电传动控制系统在其他领域的应用介绍机电传动控制系统在其他领域的典型应用案例，如医疗设备、建筑自动化等分析机电传动控制系统在提高生活质量和工作效率方面的作用第五章：机电传动控制系统的维护与故障诊断5.1 机电传动控制系统的维护介绍机电传动控制系统的日常维护内容和注意事项强调定期维护对于系统稳定运行的重要性5.2 机电传动控制系统的故障诊断方法介绍常见的故障诊断方法，如观察法、参数测量法等分析各种故障诊断方法的优缺点和适用场景5.3 机电传动控制系统的故障处理和预防措施讲解故障处理的一般流程和方法介绍预防措施，如使用高质量的元件、避免过载等第六章：传感器与信号处理6.1 传感器的类型与作用介绍各种常用传感器，如温度传感器、压力传感器等分析传感器在机电传动控制系统中的作用和重要性6.2 传感器的选用与安装讲解传感器的选用依据，如测量范围、精度要求等介绍传感器的安装方法和注意事项6.3 信号处理与分析解释信号处理的基本概念和方法分析信号处理在机电传动控制系统中的应用，如滤波、放大等第七章：PLC控制系统7.1 PLC的基本原理与组成介绍PLC的概念、工作原理和组成结构强调PLC在机电传动控制系统中的应用优势7.2 PLC编程与控制讲解PLC编程的基本语言和方法，如梯形图、指令表等分析PLC控制在机电传动系统中的应用案例7.3 PLC系统的维护与故障诊断介绍PLC系统的日常维护内容和注意事项讲解故障诊断的方法和技巧第八章：变频器与电机调速8.1 变频器的基本原理与类型介绍变频器的工作原理和类型，如电压型、电流型等强调变频器在电机调速中的应用优势8.2 变频器控制与应用讲解变频器的控制原理和方法，如矢量控制、直接转矩控制等分析变频器在电机调速中的应用案例8.3 变频器的选用与安装介绍变频器的选用依据，如电机功率、调速范围等讲解变频器的安装方法和注意事项第九章：伺服控制系统9.1 伺服控制系统的基本原理与组成介绍伺服控制系统的工作原理和组成，如伺服电动机、伺服驱动器等强调伺服控制系统在精确控制中的应用优势9.2 伺服控制系统的选用与调试讲解伺服控制系统的选用依据，如控制精度、响应速度等介绍伺服控制系统的调试方法和注意事项9.3 伺服控制系统的应用案例分析伺服控制系统在典型应用场景中的应用案例，如数控机床、等第十章：机电传动控制系统的节能与环保10.1 节能技术的应用介绍节能技术在机电传动控制系统中的应用，如电机变频调速、高效传动装置等分析节能技术在降低能耗和提高经济效益方面的作用10.2 环保技术的应用介绍环保技术在机电传动控制系统中的应用，如废弃物回收、低噪音传动装置等强调环保技术在实现可持续发展和社会责任方面的意义10.3 节能与环保的法规和标准讲解与节能和环保相关的法规和标准，如节能产品认证、环保法规等强调企业和个人在遵循法规和标准方面的责任第十一章：机电传动控制系统的安全与保护11.1 安全防护措施的重要性强调在机电传动控制系统中实施安全防护措施的必要性讨论因缺乏安全防护导致的潜在风险和事故11.2 安全防护技术与设备介绍常见的安全防护技术，如紧急停止按钮、安全门等分析安全防护设备在保障人员和设备安全方面的作用11.3 安全标准与合规性讲解与机电传动控制系统安全相关的国家和行业标准强调遵守安全标准和合规性的重要性第十二章：案例分析与实践12.1 机电传动控制案例分析分析具体的机电传动控制案例，如自动化装配线、升降机等讨论案例中的关键技术、挑战和解决方案12.2 实践操作与技能培训强调实际操作在理解机电传动控制系统中的重要性介绍常见的实践操作活动和技能培训方法12.3 项目设计与实施讲解机电传动控制系统项目设计的基本步骤和方法讨论项目实施过程中的管理、协调和风险控制第十三章：发展趋势与创新13.1 机电传动控制技术的发展趋势探讨机电传动控制技术的发展方向，如智能化、网络化等分析新兴技术如物联网、大数据在机电传动控制系统中的应用潜力13.2 创新设计与研发强调创新在推动机电传动控制系统发展中的重要性介绍创新设计的方法和研发流程13.3 知识产权保护与技术转移讲解知识产权在技术创新中的作用和保护方法讨论技术转移和产业化的途径和挑战第十四章：经济效益与投资分析14.1 经济效益评估介绍经济效益评估的方法和指标分析机电传动控制系统投资的经济效益14.2 投资决策与风险分析讲解投资决策的基本原则和方法分析机电传动控制系统投资的风险因素和应对策略14.3 财务分析与投资回报介绍财务分析的方法，如现金流量分析、净现值分析等讨论投资回报的计算和评估方法第十五章：综合测试与评价15.1 测试方法与设备介绍机电传动控制系统综合测试的方法和设备强调测试在确保系统性能和可靠性中的重要性15.2 性能评价与优化讲解机电传动控制系统的性能评价指标和方法讨论系统性能优化的策略和技术15.3 持续改进与寿命周期管理强调持续改进在提高机电传动控制系统性能和寿命中的作用介绍寿命周期管理的方法和实践重点和难点解析本文主要介绍了机电传动控制的相关概念、系统组成、控制方法、应用领域、维护与故障诊断等方面的内容。

机电传动控制第五版课后答案--最全版机电传动控制第五版课后答案最全版机电传动控制是一门涉及电机、电气控制、自动化等多个领域的重要课程。

对于学习这门课程的同学来说，课后答案的准确性和完整性至关重要。

以下是为大家整理的机电传动控制第五版的课后答案，希望能对大家的学习有所帮助。

一、第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转换为机械能，实现生产机械的启动、停止、调速、反转和制动等动作，以满足生产工艺的要求，提高生产效率和产品质量。

2、机电传动系统的发展经历了哪几个阶段？答：机电传动系统的发展经历了成组拖动、单电机拖动和多电机拖动三个阶段。

3、机电传动系统的运动方程式中，各物理量的含义是什么？答：T 为电动机产生的电磁转矩，T L 为负载转矩，J 为转动惯量，ω 为角速度。

当 T＞T L 时，系统加速；当 T＜T L 时，系统减速；当T ＝ T L 时，系统匀速运转。

二、第二章机电传动系统的动力学基础1、转动惯量的物理意义是什么？它与哪些因素有关？答：转动惯量是物体转动时惯性的度量，反映了物体抵抗转动状态变化的能力。

其大小与物体的质量、质量分布以及转轴的位置有关。

2、飞轮转矩的概念是什么？它与转动惯量有何关系？答：飞轮转矩 G D 2 是指转动惯量 J 与角速度ω平方的乘积。

飞轮转矩越大，系统储存的动能越大，系统的稳定性越好。

3、如何根据机电传动系统的运动方程式判断系统的运行状态？答：当 T T L ＞ 0 时，系统加速；当 T T L ＜ 0 时，系统减速；当T T L ＝ 0 时，系统匀速运行。

三、第三章直流电机的工作原理及特性1、直流电机的工作原理是什么？答：直流电机是基于电磁感应定律和电磁力定律工作的。

通过电刷和换向器的作用，使电枢绕组中的电流方向交替变化，从而在磁场中产生持续的电磁转矩，驱动电机旋转。

2、直流电机的励磁方式有哪几种？答：直流电机的励磁方式有他励、并励、串励和复励四种。
