机电传动控制课后习题答案1..

第二章机电传动系统的动力学基础从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

T M-T L>0说明系统处于加速，T M-T L<0 说明系统处于减速，T M-T L=0说明系统处于稳态（即静态）的工作状态。

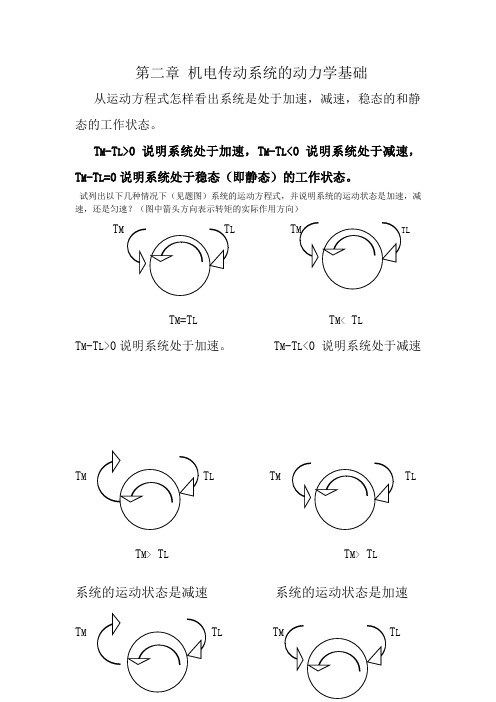

试列出以下几种情况下（见题图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）T M TT M=T L T M< T LT M-T L>0说明系统处于加速。

T M-T L<0 说明系统处于减速T M T L T M T LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T越大，ω越大T 越小。

为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω，T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。

一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？可分为1恒转矩型机械特性2离心式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载.在题图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点第三章为什么直流电记得转子要用表面有绝缘层的硅钢片叠压而成？直流电机的转子要用表面有绝缘层的硅钢片叠加而成是因为要防止电涡流对电能的损耗..一台直流发电机，其部分铭牌数据如下：PN =180kW, UN=230V,nN=1450r/min,ηN=%，试求：①该发电机的额定电流；②电流保持为额定值而电压下降为100V时，原动机的输出功率（设此时η=ηN）PN =UNIN180KW=230*ININ=782.6A该发电机的额定电流为782.6AP= IN 100/ηNP=已知某他励直流电动机的铭牌数据如下：PN =, UN=220V, nN=1500r/min, ηN=%,试求该电机的额定电流和转矩。

机电传动控制（第五版）课后习题答案习题与思考题第⼆章机电传动系统的动⼒学基础2.1 说明机电传动系统运动⽅程中的拖动转矩，静态转矩和动态转矩的概念。

拖动转矩是有电动机产⽣⽤来克服负载转矩，以带动⽣产机械运动的。

静态转矩就是由⽣产机械产⽣的负载转矩。

动态转矩是拖动转矩减去静态转矩。

2.2 从运动⽅程式怎样看出系统是处于加速，减速，稳态的和静态的⼯作状态。

TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的⼯作状态。

2.3 试列出以下⼏种情况下（见题2.3图）系统的运动⽅程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头⽅向表⽰转矩的实际作⽤⽅向）TM=TL TM< TLTM-TL>0说明系统处于加速。

TM-TL<0 说明系统处于减速系统的运动状态是减速系统的运动状态是加速系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多⽣产机械要求低转速运⾏，⽽电动机⼀般具有较⾼的额定转速。

这样，电动机与⽣产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，⽪带等减速装置。

所以为了列出系统运动⽅程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到⼀根轴上。

转矩折算前后功率不变的原则是P=Tω, p 不变。

转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩⼤，⾼速轴转矩⼩？因为P= Tω,P不变ω越⼩T越⼤，ω越⼤T 越⼩。

2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤，转速越⼤GD2越⼩。

2.7 如图2.3（a）所⽰，电动机轴上的转动惯量J M=2.5kgm2,转速n M=900r/min;中间传动轴的转动惯量J L=16kgm2,转速n L=60 r/min。

机电传动控制冯清秀版课后习题答案(一)随着机电一体化技术的发展，机电传动控制已经成为机械制造行业中的重要一环。

冯清秀编写的“机电传动控制”教材，是国内机电传动领域的研究者、工程师、教师以及学生的重要参考书。

作为该教材的补充材料，冯清秀版的课后习题更是针对每个章节的重点内容，提供了丰富的题目和答案，旨在帮助学生和工程师更好的理解该领域的基本原理和技术应用。

以下是冯清秀版的课后习题答案：第一章：机电传动技术的基础1.1机电传动曾历史1.1.1“机械文化”是形成机电传动文化的主要因素。

1.1.2 机电传动的发展历史可以追溯到早期的木材和皮革制品时代。

1.2机电传动技术的基本特点1.2.1 传动技术分类1.2.2 传动比，机械效率，扭矩传递范围，稳定性1.3机电传动技术与现代工业的发展关系1.3.1 它在现代工业中发挥了核心作用。

1.3.2 机电传动技术是高效、节能的核心技术之一第二章：机电传动基础知识2.1传动介质与其特性2.1.1 机械传动2.1.2 油压传动2.1.3 气压传动2.2机械传动基本概念2.2.1 【答案略】2.3传动装置的选用原则2.3.1 【答案略】第三章：机电传动元件3.1传动带3.1.1 【答案略】3.2传动链3.2.1 【答案略】3.3齿轮传动3.3.1 【答案略】第四章：机电传动系统4.1齿轮传动的设计方法4.1.1 【答案略】4.2液压传动系统的设计方法4.2.1 【答案略】4.3气压传动系统的设计方法4.3.1 【答案略】第五章：机电传动控制5.1机电传动控制系统的概述5.1.1 【答案略】5.2电子传动控制系统5.2.1 【答案略】5.3伺服传动控制系统5.3.1 【答案略】总之，冯清秀版的课后习题答案，详细地阐述了机电传动控制技术的基本概念和原理，系统阐述了传动介质、机械传动、传动装置的选用原则、齿轮传动、液压传动、气压传动、机电传动控制系统的概述、电子传动控制系统和伺服传动控制系统等知识点，对于机电传动领域的研究者、工程师、教师以及学生来说，是一本难得的宝库。

机电传动控制_各章课后习题及答案⼤全机电传动控制邓星钟第四版课后答案第⼆章机电传动系统的动⼒学基础2.1 说明机电传动系统运动⽅程中的拖动转矩，静态转矩和动态转矩。

拖动转矩是有电动机产⽣⽤来克服负载转矩，以带动⽣产机械运动的。

静态转矩就是由⽣产机械产⽣的负载转矩。

动态转矩是拖动转矩减去静态转矩。

2.2 从运动⽅程式怎样看出系统是处于加速，减速，稳态的和静态的⼯作状态。

TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的⼯作状态。

2.3 试列出以下⼏种情况下（见题2.3图）系统的运动⽅程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头⽅向表⽰转矩的实际作⽤⽅向）TM TL TM TLNTM=TL TM< TLTM-TL>0说明系统处于加速。

TM-TL<0 说明系统处于减速TM TL TM TLTM> TL TM> TL系统的运动状态是减速系统的运动状态是加速TM TL TM TLTM= TL TM= TL系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多⽣产机械要求低转速运⾏，⽽电动机⼀般具有较⾼的额定转速。

这样，电动机与⽣产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，⽪带等减速装置。

所以为了列出系统运动⽅程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到⼀根轴上。

转矩折算前后功率不变的原则是P=Tω, p不变。

转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩⼤，⾼速轴转矩⼩？因为P= Tω,P不变ω越⼩T越⼤，ω越⼤T 越⼩。

2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤，转速越⼤GD2越⼩。

习题与思考题第二章机电传动系统的动力学基础说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。

拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。

静态转矩就是由生产机械产生的负载转矩。

动态转矩是拖动转矩减去静态转矩。

从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。

试列出以下几种情况下（见题图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速（图中箭头方向表示转矩的实际作用方向）TM-TL>0系统的运动状态是减速系统的运动状态是匀速如图（a）所示，电动机轴上的转动惯量J M=, 转速n M n L=60r/min。

试求折算到电动机轴上的等效专惯量。

折算到电动机轴上的等效转动惯量J=JM+J1/j2+ JL/j12=+2/9+16/225=.如图（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=,滑轮的减速比J3=2，起重负荷力 F=100N,电动机的费轮转距GD2M= m2, 齿轮，滑轮和卷筒总的传动效率为。

试球体胜速度v和折算到电动机轴上的静态转矩T L以及折算到电动机轴上整个拖动系统的飞轮惯量GD2z.。

ωM=*2n/60= rad/s.提升重物的轴上的角速度ω=ωM/j1j2j3=4*4*2=sv=ωD/2=2*=sT L=ηC n M=*100**950=GD2Z=δGD M2+ GD L2/j L2=*+100*322=在题图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点哪些不是交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点交点是系统的平衡点第三章一台他励直流电动机的技术数据如下：P N=,U N=220V, I N=, n N=1500r/min, R a =Ω,试计算出此电动机的如下特性：①固有机械特性；②电枢服加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N/2时的人为机械特性；④磁通φ=φN时的人为机械特性；并绘出上述特性的图形。

机电传动控制冯清秀版课后习题答案(1)机电传动控制是机械工程中非常重要的学科，它涉及到机械传动、控制理论、电子技术等方面的知识。

针对这门课，学生们需要不断地进行知识的巩固和练习，因此课后习题无疑是必不可少的。

以下是机电传动控制冯清秀版课后习题的答案，供大家参考。

1. 在一台机床上，用传动皮带传动主动轮带动从动轮，主动轮的直径为50mm，从动轮的直径为150mm，主动轮转速为2000r/min，求从动轮的转速。

答：设主动轮的转速为n1，从动轮的转速为n2，主动轮的半径为r1，从动轮的半径为r2。

根据传动比公式：n1/n2=r2/r1，代入数据可得：n2=n1r1/r2=2000×50/150=666.7r/min。

因此，从动轮的转速为666.7r/min。

2. 一台电动机通过齿轮减速器和链传动装置输出动力，电动机的转速为1500r/min，齿轮减速器的传动比为1:3，链传动装置的传动比为3:4，求输出轮的转速。

答：设输出轮的转速为n，齿轮减速器的半径为r1，链传动装置输出轮的半径为r2。

因为电动机的转速为1500r/min，齿轮减速器的传动比为1:3，所以齿轮减速器的输出轴转速为n1=1500/3=500r/min。

再根据链传动的传动比公式：n1/n2=r2/r1，代入数据可得：n=n1r1/r2×3/4=500×1×3/4=375r/min。

因此，输出轮的转速为375r/min。

3. 一台电动机通过齿轮减速器和带传动装置输出动力，电动机的转速为1000r/min，齿轮减速器的传动比为2:5，带传动装置的传动比为3:4，带轮的直径为200mm，求输出轮的线速度。

答：设带轮的线速度为v，带轮的半径为r，输出轮的半径为R。

电动机的转速为1000r/min，齿轮减速器的传动比为2:5，所以齿轮减速器的输出轴转速为n1=1000×2/5=400r/min。

习题与思考题第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩的概念。

拖动转矩是由电动机产生用来克服负载转矩，以带动生产机械运动的。

静态转矩就是由生产机械产生的负载转矩。

动态转矩是拖动转矩减去静态转矩。

2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。

2.3 试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）TM=TL TM<TLTM-TL<0说明系统处于减速。

TM-TL<0 说明系统处于减速T MT LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T L T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。

这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。

所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。

转矩折算前后功率不变的原则是P=Tω, p不变。

转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T越大，ω越大T 越小。

2.6为什么机电传动系统中低速轴的GD2比高速轴的GD2大得多?因为P=Tω，T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。

机电传动控制课后习题答案完整版 习题与思考题第二章 机电传动系统的动力学基础2.1从运动方程式怎样看出系统是加速的、减速的、稳定的和静止的各种工作状态？答：运动方程式：T d >0时：系统加速； T d =0 时：系统稳速；T d <0时，系统减速或反向加速。

2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

TM-TL>0 说明系统处于加速， TM-TL<0 说明系统处于减速， TM-TL=0 说明系统处于稳态 （即 静态）的工作状态。

2.3 试列出以下几种情况下系统的运动方程式，并说明系统的运行状态是加速、减速还是匀速？（图中箭头方向表示转矩的实际作用方向）dtd JT T L M ω=-答：a匀速，b减速，c减速，d加速，e减速，f匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？答：在多轴拖动系统情况下，为了列出这个系统运动方程，必须先把各传动部分的转矩和转动惯量或直线运动部分的质量都折算到电动机轴上。

由于负载转矩是静态转矩，所以可根据静态时功率守恒原则进行折算。

由于转动惯量和飞轮转矩与运动系统动能有关，所以可根据动能守恒原则进行折算。

2.5 为什么低速轴转矩大？调速轴转矩小？答：忽略磨擦损失的情况下，传动系统的低速轴和调速轴传递的功率是一样的，即P1＝P2而P1＝T1ω1，P2＝T2ω2.所以T1ω1＝T2ω2，当ω1＞ω2时， T1＜T2 .2.6 为什么机电传动系统中低速轴的GD2比高速轴的GD2大得多？答：因为低速轴的转矩大，所设计的低速轴的直径及轴上的齿轮等零件尺寸大，质量也大，所以GD2大，而高速轴正好相反。

2.7 如图所示，电动机轴上的转动惯量JM＝2.5kg.m2，转速nM＝900r/mim；中间传动轴的转动惯量J1＝2kg.m2，转速n1＝300r/mim；生产机械轴的惯量JL＝16kg.m2，转速nL＝60r/mim。

机电传动控制课后习题答案1第⼆章机电传动系统的动⼒学基础2.2 从运动⽅程式怎样看出系统是处于加速，减速，稳态的和静态的⼯作状态。

T M-T L>0说明系统处于加速，T M-T L<0 说明系统处于减速，T M-T L=0说明系统处于稳态（即静态）的⼯作状态。

2.3 试列出以下⼏种情况下（见题2.3图）系统的运动⽅程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头⽅向表⽰转矩的实际作⽤⽅向）T M TT M=T L T M< T LT M-T L>0说明系统处于加速。

T M-T L<0 说明系统处于减速T M T L T M T LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2.5为什么低速轴转矩⼤，⾼速轴转矩⼩？因为P= Tω,P不变ω越⼩T越⼤，ω越⼤T 越⼩。

2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤，转速越⼤GD2越⼩。

2.9 ⼀般⽣产机械按其运动受阻⼒的性质来分可有哪⼏种类型的负载？可分为1恒转矩型机械特性2离⼼式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载. 2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点第三章3.1为什么直流电记得转⼦要⽤表⾯有绝缘层的硅钢⽚叠压⽽成？直流电机的转⼦要⽤表⾯有绝缘层的硅钢⽚叠加⽽成是因为要防⽌电涡流对电能的损耗..3.5 ⼀台直流发电机，其部分铭牌数据如下：PN =180kW, UNN =1450r/min,ηN=89.5%，试求：①该发电机的额定电流；②电流保持为额定值⽽电压下降为100V时，原动机的输出功率（设此时η=ηN）PN=UNIN180KW=230*ININ=782.6A该发电机的额定电流为782.6AP= IN 100/ηNP=87.4KW3.6 已知某他励直流电动机的铭牌数据如下：PN =7.5KW, UN=220V, nN =1500r/min, ηN=88.5%, 试求该电机的额定电流和转矩。
