变压器的基本常识，你知道多少呢？
一、变压器基本常识
1、变压器定义、作用
变压器是一种相对静止的电气设备，由绕在同一个铁心上的两个或两个以上的绕组组成的，绕组之间通过交变的磁通的相互联系。
为了把发电厂发出的电能经济的传输、合理的分配以及安全的使用，都要用到电力变压器。
2、变压器工作原理
简单说变压器的工作原理就是“电生磁，磁生电”。
变压器的初级（一次）线圈和次级（二次）线圈共同绕在一个铁芯上，当一次线圈通入电压U1后，在铁芯中产生交变磁通，这个磁通穿过一次绕组和二次绕组，根据电磁感应定律，在一次绕组和二次绕组中分别产生感应电势E1和E2。
根据电磁感应定律可知，一次侧、二次侧绕组的感应电势分别为：E1/E2=U1/U2=N1/N2=K (k为变比)
3、变压器基本构成
油浸式变压器通常由七个部分组成，具体如下：
干式变压器通常由四大部分组成，具体如下：
4、变压器结构示意图
三相油浸式电力变压器外形图
干式电力变压器外形图
5、常用变压器定义
6、变压器分类
变压器按相数分类
变压器按冷却方式分类
变压器按调压方式分类
7、变压器型号表示方法
油浸式变压器产品型号说明
8、变压器技术参数
变压器在规定的使用环境和运行条件下，主要技术数据主要包括：额定容量、额定电压及其分接、额定频率以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）等。
16个变压器知识，知道12个就算厉害了！变配电运行中，变压器必不可少，熟悉和掌握变压器的基本常识是非常有必要的，变压器的基本知识储备是每一个电力人必备的技能！1、什么叫变压器？在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。
例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。
2、变压器是怎样变换电压的？变压器是根据电磁感应制成的。
它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系。
经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数说明匝数越多，电压就越高。
因此可以看出，次级线圈比初级线圈少，就是降压变压器。
相反则为升压变压器。
3、变压器设计有哪些类型？按相数分有单相和三相变压器按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器.按冷却方式分有油浸式和空气冷却式。
4、变压器部件是由哪些部分组成的？变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及分接开头等。
5、变压器油有什么用处？变压器油的作用是：(1)、绝缘作用(2)、散热作用6、什么是自耦变压器？自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了有电磁感应传递外，还有电的传送，这种变压器硅钢片和铜线数量比一般变压器要少，常用作调节电压。
7、调压器是怎样调压的？调压器的构造与自耦变压器相同，只是将铁芯作成环形线圈就绕在环形铁芯上。
次级线圈抽头用一个可以滑动的电刷触头，使触头沿线圈表面环形滑动，达到平滑的调节电压作用。

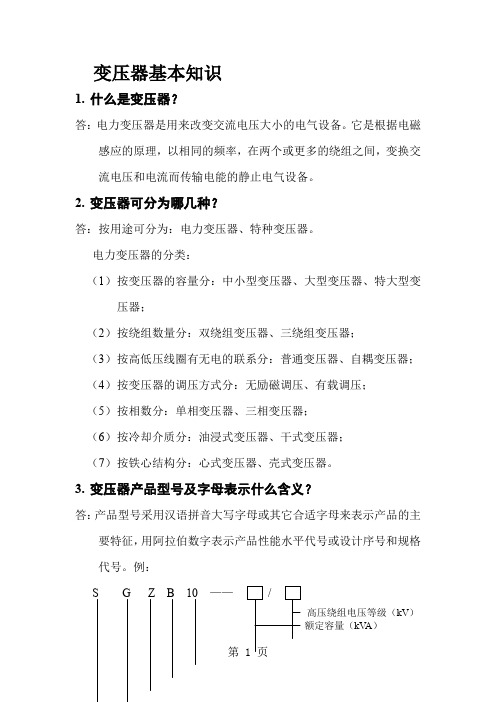

变压器基本知识1.什么是变压器？答：电力变压器是用来改变交流电压大小的电气设备。
它是根据电磁感应的原理，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的静止电气设备。
2.变压器可分为哪几种？答：按用途可分为：电力变压器、特种变压器。
电力变压器的分类：（1）按变压器的容量分：中小型变压器、大型变压器、特大型变压器；（2）按绕组数量分：双绕组变压器、三绕组变压器；（3）按高低压线圈有无电的联系分：普通变压器、自耦变压器；（4）按变压器的调压方式分：无励磁调压、有载调压；（5）按相数分：单相变压器、三相变压器；（6）按冷却介质分：油浸式变压器、干式变压器；（7）按铁心结构分：心式变压器、壳式变压器。
3.变压器产品型号及字母表示什么含义？答：产品型号采用汉语拼音大写字母或其它合适字母来表示产品的主要特征，用阿拉伯数字表示产品性能水平代号或设计序号和规格代号。
例：S G Z B 10 ——高压绕组电压等级（kV）额定容量（kV A）性能水平代号箔绕调压方式（只标有载）干式、空气自冷相数（三相）4.性能水平代号有什么意义？答：性能水平代号数越大，损耗越小，水平越高。
9型是指空载损耗是国家标准的90%，负载损耗是国家标准的90%；10型是指空载损耗是国家标准的80%，负载损耗是国家标准的85%。
5.变压器并联运行的目的是什么？答：将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连结，这种运行方式叫变压器的并联运行。
目的：（1）增加容量；（2）提高变压器运行的经济性；（3）提高供电可靠性。
6.变压器并联运行应满足什么条件？答：（1）变压器的联结组别相同；（2）变压器的变比相同，原付边额定电压分别相等；（3）变压器的短路阻抗相近；（4）并联运行的变压器容量比一般不宜超过3：1。
在实际运行条件下，（2）、（3）是允许有些偏差的。
7.什么是变压器的额定电压？什么叫额定电压比？答：绕组的额定电压（Ur）是在处于主分接的带分接绕组的端子间或不带分接的绕组端子间，指定施加的电压或空载时感应出的电压（对于三绕组，是指线路端子间的电压）。
很全的变压器基础知识一、变压器原理及分类1．原理：变压器是借助于电磁感应,以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的一种静止电器。
其基本原理是电磁感应原理，即“电生磁，磁生电”的一种具体应用.2．分类：电力变压器——用于输配电系统按用途分特种变压器—-用于特殊用途的变压器1．升压变压器:把发电机电压升高2．降压变压器:把输电电压降低3．联络变压器:联接几个不同电压等级电力变压器又分为的系统4．配电变压器:把电压降到用户所需电压5．厂用变压器:供发电厂本身用电特种变压器：整流变压器，电炉变压器等。
3．符号含义：□□□□□□□□—□/□□—防护代号(一般不标，TH-湿热,TA—干热）高压绕组额定电压等级（kV）额定容量（kVA）设计序号（1、2、3……；半铜半铝加b）调压方式（无励磁调压不标，Z—有载调压）导线材质（铜线不标，L-铝线)绕组数（双绕组不标，S-三绕组,F—双分裂绕组)循环方式(自然循环不标,P—强迫循环）冷却方式（J—油浸自冷，亦可不标，G-干式空气自冷，C—干式浇注绝缘，F—油浸风冷,S—油水冷)相数（D—单相，S—三相）绕组耦合方式（一般不标，O—自耦）4．油浸变压器(电力）的基本组成：变压器主要由下列部分组成：铁心器身绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱油箱）油箱附件（放油阀门)调压装置——无励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件1．压力释放阀1．1用途及工作特点压力释放阀是用来保护油浸电气设备，例如变压器、高压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。
当油浸电气设备内部发生事故时，油箱内的油被气化，产生大量气体，使油箱内部压力急剧升高。
此压力如不及时释放，将造成油箱变形甚至爆裂。
安装压力释放阀，就是油箱压力升高到释放阀的开启压力时，释放阀在2ms内迅速开启，使油箱内的压力很快降低。
变压器知识点总结总结一、变压器的基本原理1. 变压器的定义变压器是一种通过电磁感应作用，在电路中实现电压变换的装置，它由铁芯和绕组组成。
2. 变压器的工作原理变压器工作原理基于电磁感应定律和能量守恒定律。
当交流电压加在一端的绕组上时，由于电压的变化导致绕组中产生感应电动势，使得电流流过绕组。
通过铁芯的磁场作用，感应电动势将被传导到另一端的绕组上，从而实现电压的变换。
变压器工作时将功率从一个电路传输到另一个电路，实现了电压和电流的变换。
3. 变压器的结构变压器的主要结构包括铁芯、初级绕组和次级绕组。
铁芯用于传导磁感应，初级绕组受到输入电压，次级绕组输出变压后的电压。
4. 变压器的分类根据用途和结构，变压器可分为电力变压器和专用变压器。
电力变压器广泛应用于电力系统中，用于升压、降压和配电；专用变压器包括焊接变压器、隔离变压器等，用于特定的应用场景。
二、变压器的工作原理1. 变压器的电磁感应当交流电压加在变压器的初级绕组上时，由于电压的变化导致初级绕组中产生感应电动势，使得电流流过初级绕组，产生磁场。
通过铁芯传导，这个磁场将感应到次级绕组上，从而产生次级电压。
2. 变压器的变压原理变压器通过变化绕组的匝数比例来实现电压的变压。
当初级绕组的匝数比次级绕组的匝数大时，变压器为升压变压器；反之为降压变压器。
3. 变压器的运行工况在变压器正常运行时，应保持铁芯和绕组的正常温度和湿度。
同时，变压器应根据电压和电流的变化来调节工作状态，以保证其安全可靠运行。
4. 变压器的能量损失变压器在工作过程中会产生铁损和铜损。
铁损是由于铁芯中涡流和焦耳热导致的能量损失，而铜损是由于绕组电阻导致的能量损失。
这些损失会导致变压器的效率下降，需要及时进行维护和检修。
三、变压器的特点和应用1. 变压器的特点变压器具有电压转换、功率传输、绝缘隔离和运行稳定等特点。
它能够在不改变频率的情况下实现电压的变压，同时转换功率和保证电气设备的安全运行。
小型单相变压器知识点总结一、单相变压器的基本原理1.电磁感应原理单相变压器是基于电磁感应原理工作的。
其中一个线圈通入交流电流，产生变化的磁场，另一个线圈由磁场感应出电动势，从而产生电流。
通过麦克斯韦方程组可以推导出变压器工作的基本原理。
2.变压器的结构单相变压器由铁芯和绕组组成。
铁芯碳素结构设计，提高了变压器的磁导率和应力承载能力。
绕组由绝缘的导线绕制而成，分为初级绕组和次级绕组。
初级绕组接入交流电源，次级绕组输出变压后的电压。
3.能量传递变压器通过电磁感应原理实现能量传递。
当初级绕组通入电流时，产生交变磁场，次级绕组由于磁感应产生感应电动势，进而产生电流。
这样能够实现从初级侧到次级侧的电压和电流的传递。
4.变压器的功能单相变压器主要有电压变换和功率传递的功能。
它可以将输入电压变换为输出电压，根据变比公式Vp/Vs=Np/Ns可知，变压器的变比可以根据需要来设计。
同时，变压器还可以实现功率的传递，保证负载得到所需的电能。
二、单相变压器的工作原理1.磁通耦合单相变压器的工作原理是基于电磁感应原理，即通过变化的磁场在次级绕组中产生感应电动势。
当初级绕组通入电流时，产生交变的磁通，次级绕组中由于磁通的耦合产生了感应电动势。
这样通过电磁感应原理实现了能量的传递。
2.变压比变压器的变压比可以根据Np/Ns=Vp/Vs计算得到，其中Np为初级绕组匝数，Ns为次级绕组匝数，Vp为初级电压，Vs为次级电压。
根据变压比可以实现输入电压到输出电压的变换。
3.铁损和铜损单相变压器在运行中会产生铁损和铜损。
铁损是由于铁芯在交变磁场中产生磁滞和涡流损耗，而铜损则是由于绕组导线的电阻产生的热量。
这些损耗都会导致变压器的效率降低，需要通过设计和散热来解决。
4.电压调整通过改变变压器的变压比和变压器接线方式，可以实现电压的调整。
例如，通过改变次级绕组的接线方式可以实现变压器的升压或降压功能。
而在实际应用中，也可通过多级变压器的联接来实现更大范围的电压调整。
配电变压器基本知识（口诀）1、变压器的构造变压器，咱构成，线圈油箱和铁芯，油绝缘来又传热，散热管子装两侧。
无载开关可调压，瓷质套管把缘绝，油标油温呼吸器，装在油枕的上侧。
2、变压器原理变压器，压么变，动电生磁磁变电，一次线圈通交电，二次线圈感生电。
两个线圈虽不连，闭合磁路有铁芯，电流愈大导线粗，电压匝数比成正。
3、变压器技术参数与接法变压型号知性能，技术参数作鉴证，电压电流空载流，容量KVA 为额定。
阻抗电压功率损，空载损耗是P0，接线组别12种，Y,yn0、Y,d11、YN,d11型。
4、变压器电压调整电压调整有两法，有载无载调电压，电压低了调一档，分接开关在高压。
调压原理是个啥，变动绕组线圈匝，每档调压正负5％,指针到位销钉卡。
5、配电变压器安装位置选择配变位置咱确定，保证电压是关键，小容量，多布点，选在负荷的中心。
高压不超15千米，低压供电半公里，照明半径稍放大，最大不过1.5km。
6、配变台架安装形式室外变台型式三，单杆双杆和三杆，560以上变压器，选用落地石台式。
为了运行保平安，最好采纳室内变，配变建在中心点，用电电压有保证。
7、变压器的爱护配变爱护较简洁，短路熔断跌开关，中和雷电靠地线，关键就在雷避器。
跌开高度四五米，倾斜不超30度，无论防雷和跌开，相间保持有半米。
8、变压器器额定电流与熔断流的概算配电电流咋估算，容量乘倍较简洁，高压百六就是安，低压就按一倍半。
熔丝选择啥原则，也按容量来选择，高压移位便是安，低压容量翻一番。
9、配电变压器运行系统大地零位是标准，电气接地才平安，配变运行多型式，TT、TN、T N系统又分三，TN-S 、TN-C，还有TN—C—S，接地系统选由你。
10、变压器防雷接地要求防雷爱护接地极，电阻越小越优异，2.5m角钢地八支，间距2米较合适。
2.5扁纲连接起，百千伏安四欧计，百以下的变压器，不超过十欧都可以。
11、变压器损耗（Δp）计算电力变压有变损，铜损铁损温度升，铁芯磁化反复变，磁滞涡流为铁损。
变压器第一节变压器的构造一、变压器的用途和种类变压器是利用互感原理工作的电磁装置，它的符号如图11-1所示，T是它的文字符号。
1．变压器的用途：变压器除可变换电压外，还可变换电流、变换阻抗、改变相位。
2．变压器的种类：按照使用的场合，变压器有电力变压器、整流变压器、调压变压器输入、输出变压器等。
二、变压器的基本构造变压器主要由铁心和线圈两部分构成。
铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便减少涡流和磁滞损耗。
按其构造形式可分为心式和壳式两种，如图11-2(a)、(b)所示。
线圈是变压器的电路部分，是用漆色线、沙包线或丝包线绕成。
其中和电源相连的线圈叫原线圈(初级绕组)，和负载相连的线圈叫副线圈(次级绕组)。
第二节变压器的工作原理一、变压器的工作原理变压器是按电磁感应原理工作的，原线圈接在交流电源上，在铁心中产生交变磁通，从而在原、副线圈产生感应电动势，如图11-3所示。
1．变换交流电压原线圈接上交流电压，铁心中产生的交变磁通同时通过原、副线圈，原、副线圈中交变的磁通可视为相同。
设原线圈匝数为N1，副线圈匝数为N2，磁通为 ，感应电动势为图11-1 变压器的符号图11-2 心式和壳式变压器tN E t N E ∆∆=∆∆=ΦΦ2211 ， 由此得2121N N E E =忽略线圈内阻得K N N U U ==2121 上式中K 称为变压比。
由此可见：变压器原副线圈的端电压之比等于匝数比。
如果N 1 < N 2，K < 1，电压上升，称为升压变压器。
如果N 1 > N 2，K >1，电压下降，称为降压变压器。
2．变换交流电流根据能量守恒定律，变压器输出功率与从电网中获得功率相等，即P 1 = P 2，由交流电功率的公式可得U 1I 1 cos ϕ1= U 2I 2 cos ϕ2式中cos ϕ1——原线圈电路的功率因数；cos ϕ2——副线圈电路的功率因数。
变压器基础知识普及教育一、变压器简介1、变压器原理：利用电磁感应原理，把一种交流电压和电流转换成相同频率的的另一种或几种交流电压和电流，是一种静止的电器。
2、作用：仅改变交流电的电压，进行能量的传递，而不能产生能量，遵守能量转换和守恒原理。
3、分类：按相数：单相、三相；按绕组数目：双绕组、三绕组；按冷却介质：油浸式（自冷、风冷、水冷、强迫油循环及导向风冷或水冷）、干式；4、示例：（1）型号：SFP9－160000/220W3S：三相；F：油浸风冷；P：强迫油循环；9：设计序号160000：额定容量，KVA；220：电压等级，KV；W3：特殊使用环境代号；（2）启备变：SFZ9－20000/110W3Z：有载调压；低压干式：SCB10－1600/15.75SC：三相固体成型（环氧浇注）；B：低压箔式线圈；10：性能水平代号。
二、变压器专用术语1、额定电压：变压器的一个作用就是改变电压，因此额定电压是重要数据之一。
额定电压是指在多相变压器的线路端子间或单相变压器的端子间指定施加的电压，或当空载时产生的电压，即在空载时当某一绕组施加额定电压时，则变压器所有其它绕组同时都产生电压。
额定电压是指线电压。
我国输变电线路电压等级（kV）为0.38、3、6、10、15（20）、35、63、110、220、330、500。
线路始端（电源端）电压考虑了线路的压降将此等级电压高。
因此，变压器的额定电压也相应提高，线路始端电压值（kV）0.4、3.15、6.3、10.5、15.75、38.5、69、121、242、363、550。
35kV以下电压等级的始端电压比电压等级要高5％。
而35kV及以上的要高10％。
2、额定容量：变压器的主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
一、变压器用的电磁材料变压器用的电磁材料均属于软磁材料，主要有电工硅钢片、坡莫合金和软磁铁氧体磁心。
它们具有导磁率高和矫顽力小的特点，广泛应用于各种电子设备的变压器中。
软磁铁氧体在第五章中已做了介绍，下面仅介绍常用的几种铁心片。
1．E型铁心片E型铁心片的外形如图6-17所示，其主要规格参数见表6-23。
2．XE、XI型铁心片XE、XI型铁心片及叠片的外形如图6-18所示，其主要规格参数分别见表6-24～表6-2 6。
3．KE、KI型铁心片KE、KI型铁心片外形如图6-19所示，其主要规格见表6-27。
4．KEB、KIB型铁心片KEB、KIB型铁心片外形如图6-20所示，其规格见表6-28。
5．GE、GI型铁心片GE、GI型铁心片的外形如图6-21．所示，其规格见表6-29。
6．GEB、GIB铁心片GEB、GIB铁心片的外形如图6-22所示，其规格见表6-30。
7．CD型、XCD型铁心CD型、XCD型铁心的外形如图6-23所示，其规格见表6-31和表6-32。
二、变压器用绝缘导线变压器用绝缘导线一般为圆形，按导线的绝缘材料分为以下两种。
1．漆包线漆包线是在裸铜线外面涂上绝缘漆而构成的。
由于绝缘漆的作用，使相邻两根导线之间能承受200V的交流电压。
一般绝缘漆包线表面光亮，手感柔软，可在13O℃条件下连续工作。
除此之外，漆包线还要求弯折10次，漆皮不应脱落，以满足绕制时不会出现质量问题。
2．丝包线丝包线又称纱包线，它是在铜线外面包上丝线或纱线等绝缘材料，以增加导线的机械强度和绝缘强度。
表6-33列出了常用绝缘导线的特性及用途，供选用时参考。
表6 -34列出了常用漆包圆a铜线的规格及特性。
三、变压器用绝缘材料在制作变压器时常会用到绝缘材料，如变压器骨架需用绝缘板材制作；绕组层间需用绝缘材料衬垫；绕组引线需要绝缘套管保护；绕组需要绝缘浸渍等。
在变压器中使用得最多的是衬垫材料和浸渍材料。
1．衬垫材料衬垫材料主要用于绕组层间的绝缘、绕组与绕组间的绝缘以及绕组与铁心问的绝缘。
一般对衬垫材料的要求是，除有较好的绝缘性能外，还应有足够的机械强度和韧性，当用合适的浸渍材料浸渍时，其绝缘性能和机械性能均不应受到损害。
绕组的层间绝缘和绕组与绕组间的绝缘材料，可根据工作电压与工作温度来选择。
材料的厚薄也是应考虑的问题，如果选用的绝缘衬垫材料太薄，当电压过高时容易发生电压击穿现象，或者在绕制线圈时绕制的导线会使绝缘衬垫材料破裂，降低绝缘性能。
如果选用的绝缘衬垫材料太厚，它将占据太多空间，使绕组在铁心窗口中放不进去。
制作骨架时可选用酚醛布板或胶木板，它们都具有较好的绝缘性能和机械强度；也可使用性能优良的塑料，用模压工艺制作。
表6-35～表6-37分别列出了常用的绝缘薄膜(布)、绝缘板材及绝缘套管的规格及特性参数。
2．浸渍材料浸渍材料主要用于对绕组的浸渍或对变压器进行灌封。
浸渍材料除能加强变压器绕组及铁心的绝缘外，还可以起到防潮和散热的作用。
浸渍材料一般采用绝缘漆，对于不重要场合使用的变压器，可以浸蜡。
环氧树脂主要用于灌封的变压器。
表6-38列出了常用绝缘漆的特性。
一、磁性天线在半导体收音机中，为提高输入回路的选择性和灵敏度，都采用磁性天线。
磁性天线是由磁棒、初级线圈和次级线圈组成的，如图6=14所示。
由于磁性天线的工作频率比较高，并且有初级和次级两组线圈，因此它是一种高频变压器。
半导体收音机的磁性天线按工作频率来区分，有中波磁性天线，如图6-14(a)、(b)、(c)所示，它是用来专门接收中波段广播信号的；另外有一种是用来接收短波波段广播信号的，叫短波磁性天线，如图6-14(d)所示；还有一种是中、短波在-一起的磁性天线，磁棒是由中波磁棒和短波磁棒粘接组成的，在它们的上面分别套有中、短波线圈，如图6-14(e)所示。
1．磁棒磁棒是由软磁材料制成的，软磁材料磁棒分为锰锌铁氧体和镍锌铁氧体两种。
前者导磁率高，但工作频率低，只适用于中波段；后者虽导磁率较低，但工作频率较高，适用于短波段。
为了使用方便，中波磁棒一般涂成黑色，而将短波磁棒涂成灰色。
磁棒具有较强的导磁能力，它能聚集空间无线电波的磁力线，在线圈中感应出较大的信号电压，使收音机灵敏度得到提高。
另一方面由于电台播发的无线电波中的磁场方向是水平的，所以当磁性天线水平放：置指向电台时，会聚集最多的磁力线，而磁棒轴向指向电台方向时，感应信号会大大减少。
这说明磁性天线具有方向性，它可以提高收音机的选择性和抗干扰能力。
常用磁棒的形状有圆形和扁形两种，如图6-15所示。
常用磁棒的特性及规格见表6-18及和表6-19。
2．磁性天线线圈磁性天线作为收音机输入回路的电路如图6-16所示。
初级线圈L1和可变电容器C1构成调谐回路，调节C1电容量的大小可选出所需电台的广播信号，该信号经变压器的次级线圈L2耦合至半导体管VT1的基极进行混频或放大。
初级线圈L1与次级线圈L2配接，可变电容器的有关数据，见表6-20和表6-21。
二、电视机行输出变压器电视机行输出变压器是行扫描电路的专用变压器，是一种脉冲变压器。
它在电路中的主要作用是将行扫描电路形成的脉冲电压通过行输出变压器形成高压、中压及低压直流电压，以保证显像管能正常产生光栅。
行输出变压器由软磁铁氧体磁心及线圈组成，有分立式和一体化式两种。
前者低压绕组和高压绕组分别绕制，可以分开；后者则将低压绕组、高压绕组及高压整流二极管组装密封在一个外壳内，外壳无法拆卸。
这种一体化式行输出变压器具有体积小、可靠性高、输出的直流高压稳定、耐潮性好等特点，是目前生产的各种电视机普遍采用的一种形式。
部分国产行输出变压器的主要特性参数见表6-22。
三、脉冲变压器的计算方法由于脉冲信号包含着很复杂的高频及低频分量，因此要求传输脉冲信号的变压器应具有不产生失真、脉冲持续时间和间歇时间不变的特征。
脉冲变压器的磁心一般选用软磁铁氧体材料，这对保证脉冲信号不失真的传输非常有利。
脉冲变压器的计算方法如下：1．计算初级线圈的电感量式中：LP——初级线圈电感量(H)；τu——脉冲信号宽度(s)；△——脉冲平顶下降的比例；R——初级回路的等效电阻(Ω),(其中r0为信号源内阻，rL为负载阻抗)。
2．脉冲变压器初级匝数的确定式中：Lc——磁路平均长度(cm)；μo——铁心导磁率；Sc——铁心截面积(cm2)。
3．脉冲输出功率的计算Psc=Um·Im式中：Um——脉冲峰值电压(V)；Im——脉冲峰值电流(A)。
4．确定变压器匝数比及导线直径这两个参数的计算可按一般变压器的计算方法进行。
******中频变压器中频变压器在超外差式收音机、电视机及一些测量仪器中都有应用，它们工作在一个固定频率上，对提高接收机的通频带、灵敏度和选择性都起着决定性的作用。
本节仅就半导体超外差式收音机、黑白电视机及彩色电视机使用的中频变压器作以介绍。
一、半导体超外差式收音机用中频变压器收音机中频变压器的结构如图6-9所示，它一般由磁心、线圈、底座、支架、磁帽及屏蔽罩组成。
由于使用磁心和磁帽构成闭合磁路，使得变压器具有高Q值和小体积的特点，而且只要调节磁帽就可改变电感量的大小。
收音机中的中频放大器工作频率为465 kHz，用谐振回路作为负载，采用LC并联谐振方法，使回路在谐振时阻抗最大。
回路产生的谐振电压用中频变压器耦合到下一级电路。
半导体收音机使用的中频变压器有单调回路中频变压器和双调谐中频变压器两种，它们的电路如图6 -10所示。
单调谐中频变压器只在初级线圈上并联一个电容器组成调谐回路，通过调谐磁帽便可改变线圈的电感量以达到调谐的目的。
双调谐中频变压器的初、次级线圈分别在外部并联一个电容器，形成两个调谐回路。
两个调谐回路之间可采用电容器耦合，如图6-10(b)所示；也可采用电感耦合，如图6-10(c)所示。
采用双调谐中频放大器的目的是为了进一步提高收音机的选择性。
双调谐中频变压器的结构比单调谐中频变压器的结构要复杂，调整也麻烦，而且损耗也大，所以用得较多的还是单调谐中频变压器。
表6-14给出了一些半导体调幅收音中频变压器的主要特性参数，它们的接线图如图6-11所示。
二、10K和10A型中频变压器及线圈10K和10A型中频变压器及线圈的结构如图6-12所示。
10K型中频变压器是用调节螺杆磁心的方式来改变电感量的；10A型中频变压器是用调节磁帽的方式来改变电感量的。
在10K和10A型中频变压器及线圈型号中，TV表示电视机通道部分用中频变压器；TS表示伴音部分的中频变压器；LV表示吸收线圈；TP表示调频收音机用中频变压器。
10K和10A型中频变压器及线圈适用于黑白电视机的中频放大及邻近频道吸收电路，也适用于彩色电视机的带通、鉴频、副载波放大器及晶振等电路，以及调频收音机的中频放大电路。
10K和10A型中频变压器及线圈往往配套使用，因此在表6-15和表6-16中，在介绍中频变压器主要特性参数的同时，也将一些线圈的主要特性参数列入其中，供选用时参考。
它们的接线图如图6-13所示。
三、彩色电视机用中频变压器及线圈用于彩色电视机的中频变压器及线圈的结构，基本上与10K和10A型中频变压器相同，大部分采用调节螺杆磁心的方式来调节电感量，也有采用调节磁帽方式的。
表6-17列出了一些彩色电视机用中频变压器及线圈的主要特性参数。
********小型电源变压器一、小型电源变压器的结构图6-4是一些小型电源变压器的外形图。
它主要由铁心、骨架、绕组、绝缘物及紧固件等组成。
1．铁心小型电源变压器铁心常见的有E型、EI型、C型等，如图6-5所示。
E型和EI型铁心是以硅钢片冲制而成的，而C型铁心则是用冷轧硅钢带卷制而成的。
常见硅钢片的性能及用途见表6-5和表6-6。
E型和EI型铁心是目前使用得最多的铁心，它的主要优点是绕组的初、次级可共用一个骨架，有较高的窗口占空系数，铁心可对绕组形成保护外壳，使绕组不易受机械创伤。
另外铁心的散热面积也较大，本身磁场发散也较少。
但它也有缺点，如磁路中气隙较大，增加磁阻，使磁路性能降低。
除此之外，它还存在着铜线多、漏感大和外来磁场干扰大的缺点。
C型铁心的制造过程是：冷轧硅钢带卷绕成形后，经热处理、浸渍等工艺制成封闭铁心，然后把封闭铁心切开，形成两个C型铁心，将线包套入后，再把一对C型铁心拼在一起，并紧固捆扎在一起而构成变压器。
C型铁心的气隙可以做得很小，还具有体积小、重量轻、材料利用率高等优点。
2．骨架骨架一般都由塑料压制而成，也可以用胶合板及胶木化纤维板制作。
3．绕组小功率电源变压器的绕组一般都采用漆包线绕制，因为它有良好的绝缘，占用体积较小，价格也便宜。
对于低压大电流的线圈，有时也采用纱包粗铜线绕制。
为了使变压器有足够的绝缘强度，绕组各层间均垫有薄的绝缘材料，如电容器纸、黄腊绸等。
