变压器基础知识培训
k2 Z
I1
N2 N1
I2
N2
I2
∴变压器具有阻抗变换作用，常用在电子线路中进
行阻抗匹配。 通常可令：kZ=k2 ， kZ称为变压器阻抗变比。
变压器的功能
变压器功能有四个： ①. 电压变换的功能； ②. 电流变换的功能； ③. 阻抗变换的功能；
此外（双绕组变压器）还有： ④. 电气隔离的功能。
电气隔离功能，可保证必要的安全。
两个线圈中有两个端子为同名端，则另外两个端子 之间也是同名端；而1-4或2-3则称为“异名端”或“异 极性端”。所以说，线圈同名端的标记不是唯一的。
同名端的判别(交流法)
l交流法：
交流法接线如右图所示。电 压表两端电压 V = U1 －U2。
若1、3为同名端，因为U1、 U2 同相位，则V ＜ U1 ；
电压平衡方程
原边电压平衡方程根据基尔霍夫电压定律直接列 出：Ėσ1 = - j İ1Xσ1 —— 满足电磁感应定律
绕组电势Ė1不采用电 抗表示是因为带铁心线圈 的电抗为非线性的，不是 常数，只有进行小范围线 性处理后才能采用电抗X1 表示。
小范围线性处理：在工 作点附近进行。
注意：电势此时的性质是被当作电压降处理(电抗压降)。
目录
第一章 变压器的应用与结构 第二章 变压器的基本工作原理 第三章 三相电压的变换 第四章 特殊变压器
变压器的概述
为了供电、输电、配电的需要，就必须使用一种电气设
备把发电厂内交流发电机发出的交流电压变换成不同等级的 电压。这种电气设备就是变压器。
变压器是在法拉第电磁感应原理的基础上设计制造的一
磁势平衡方程
注意：因为变压器对电流的变换作用，磁势平衡方程 实际上就是电流平衡方程。若令电流İ′1= -（N1/N2）İ2 则：İ1=İ0+İ′1 —— 就是电流的平衡方程。

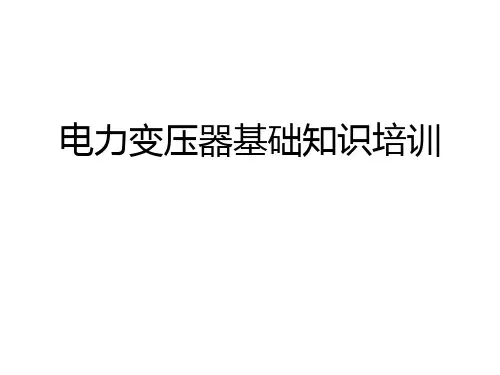

电力变压器基础知识培训PPT
3.2 按相数分
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
• 自耦变压器：用于联接超高压、大容量的电力系统； • 双绕组变压器：用于联接两个电压等级的电力系统； • 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
• 具有两个或两个以上绕组的静止设备 • 为了传输电能，在同一频率下，通过电磁
感应将一个系统的交流电压和电流转换为 另一个系统的交流电压和电流，通常这些 电流和电压是不同的
温升
• 所考虑部位的温度与外部冷却介质的温度 之差
双零偏差 国标要求 国网要求 南网要求
偏差
联结
星形联结（Y）
三相变压器的每个相绕组的一端或组成三 相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段 ：线段的起绕 点和终止点在 同一个撑条间 隔内。
3）分数匝线段 ：线段的起绕 点和终止点不 在同一个撑条 间隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
• 自耦变压器：用于联接超高压、大容量的电力系统； • 双绕组变压器：用于联接两个电压等级的电力系统； • 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
• 具有两个或两个以上绕组的静止设备 • 为了传输电能，在同一频率下，通过电磁
感应将一个系统的交流电压和电流转换为 另一个系统的交流电压和电流，通常这些 电流和电压是不同的
温升
• 所考虑部位的温度与外部冷却介质的温度 之差
双零偏差 国标要求 国网要求 南网要求
偏差
联结
星形联结（Y）
三相变压器的每个相绕组的一端或组成三 相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段 ：线段的起绕 点和终止点在 同一个撑条间 隔内。
3）分数匝线段 ：线段的起绕 点和终止点不 在同一个撑条 间隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
电力变压器知识点总结大全
电力变压器知识点总结大全一、电力变压器的基本原理1. 电力变压器的定义电力变压器是一种用于改变交流电压大小的电气设备，它通过电磁感应原理来实现输入和输出电压之间的变换。
2. 电力变压器的基本结构电力变压器由铁芯、初级绕组和次级绕组组成。
铁芯通常由硅钢片堆叠而成，以提高磁路的磁导率，从而减小损耗。
3. 电力变压器的工作原理当交流电流通过初级绕组时，产生的磁场会在铁芯中感应出次级绕组中的电动势，从而实现电压的变换。
4. 电压变比电力变压器的变比是指次级侧电压与初级侧电压之比，通常用K表示。
变比K=U2/U1，其中U2为次级侧电压，U1为初级侧电压。
5. 变压器的损耗电力变压器的损耗主要包括铁芯损耗和铜损耗。
铁芯损耗是由于铁芯在磁化和去磁化过程中产生的能量损失，而铜损耗是由于绕组中电流通过导线产生的焦耳热引起的损耗。
6. 电力变压器的额定容量电力变压器的额定容量是指其能够持续运行的最大功率，通常用千伏安（kVA）为单位。
二、电力变压器的分类1. 按变压器结构分类（1）壳式变压器：铁芯和绕组都装在金属壳体中，适用于较小的变压器。
（2）油浸式变压器：铁芯和绕组浸泡在绝缘油中，主要用于大型变压器。
（3）干式变压器：铁芯和绕组使用绝缘材料进行绝缘，不需要使用绝缘油，适用于一些特殊场合。
2. 按变压器用途分类（1）配电变压器：用于改变配电系统中的电压大小，将高压电流降压到低压电流。
（2）整流变压器：用于整流设备中，将交流电压变为直流电压。
（3）隔离变压器：用于隔离电路，起到电气绝缘和电流传输作用。
3. 按变压器的配置分类（1）三相变压器：包括三相三线及三相四线变压器。
（2）单相变压器：只有一个次级绕组的变压器。
三、电力变压器的性能指标1. 额定容量：变压器能够持续运行的最大功率，通常以kVA为单位。
2. 额定电压：变压器的额定电压是指其标称电压，通常包括初级和次级两个数值。
3. 短路阻抗：变压器的短路阻抗是指其在短路条件下的阻抗大小，通常用百分比表示。
变压器培训资料
变压器培训资料### 变压器培训资料（第一篇）#### 一、什么是变压器？变压器是一种将电能从一个电路传输到另一个电路的电气设备。
它是基于电磁感应原理工作的。
变压器由两个或多个线圈组成，包括一个主要线圈和一个或多个次要线圈。
主要线圈连接到输电线路，次要线圈连接到用户线路。
#### 二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。
当主要线圈中有交流电流通过时，产生的磁场将穿过次要线圈，导致次要线圈中产生感应电流。
根据安培定律，感应电流会产生磁场，该磁场与主要线圈中的磁场相互作用，从而引起次要线圈中的电压。
#### 三、变压器的分类根据变压器的用途和设计结构，可以将其分为以下几类：1. 功率变压器：用于将高压输电线路的电压降低到适合用户使用的低压。
功率变压器通常被安装在电网的变电所或输电塔上。
2. 隔离变压器：用于将电源与负载之间隔离，以防止电流和故障产生的危险。
隔离变压器通常用于电子设备和仪器仪表等敏感电气设备中。
3. 自耦变压器：主要用于低功率应用，如音频放大器和电子变压器。
4. 核心型变压器：具有铁芯，用于电力系统中的大功率变压器。
#### 四、变压器的优点变压器具有以下几个优点：1. 节能：变压器能够将高压转变为低压，减少了能量的损耗。
2. 距离传输：变压器可以通过增加或减少电压来调整电力传输的距离，使电能可以从发电站传输到用户。
3. 隔离：变压器通过将主要线圈与次要线圈隔离，使电源与负载之间得以隔离，从而提供了安全性和稳定性。
4. 可调性：变压器的输出电压可以根据需求进行调整，以适应不同的应用。
#### 五、常见的变压器故障及其处理方法1. 短路故障：当变压器主要线圈和次要线圈之间发生短路时，会导致大电流通过，可能引发火灾或爆炸。
处理方法包括更换短路处的绝缘材料和维修电路。
2. 温度过高：如果变压器温度过高，可能是因为负载过大或通风不良。
应及时降低负载或改进通风系统。
3. 绝缘损坏：绝缘的老化或损坏会导致电流漏到变压器的金属部分，从而引发故障。
电力变压器基础学习知识课件
8.温度计
有油温表、绕温表，用于检测变压器温度， 带有电接点，可发出报警和跳闸信号。
9、套管
绝缘套管是油浸式电力 变压器箱外的主要绝缘 装置，变压器绕组的引 出线必须穿过绝缘套管， 使引出线之间及引出线 与变压器外壳之间绝缘， 同时起到固定引出线的 作用。
五、型号、额定参数
电力变压器的铭 牌上主要标注了以下 各项：变压器型号， 额定视在功率，额定 电压，额定电流，频 率，相数，接线图与 连接组别，阻抗电压， 冷却方式等。
良好性能。
6.吸湿器
为了显示硅胶受潮情况，一般采用变色硅胶。变色 硅胶原理是利用二氯化钴（ CoCL2）所含结晶水数 量不同而有几种不同颜色做成，二氯化钴含六个分 子结晶水时，呈粉红色；含有两个分子结晶水时呈 紫红色；不含结晶水时呈蓝色。
7.散热器/冷却器
油浸式变压器冷却装置包括散热器和冷却器，不带强油循 环的称为散热器，带强油循环的称为冷却器。
5.气体继电器
气体继电器（瓦 斯继电器）装于 油箱连接管与油 枕之间，当变压 器内部故障时， 产生气体（油流） 该继电器动作， 分为轻瓦斯信号、 重瓦斯跳闸两种。
5.气体继电器
A、罩 B、项针 C、气塞 D、磁铁 E、开口杯 F、重锤 G、探针 H、支架 K、弹簧 L、挡板 M、磁铁 N、螺杆 P、干簧接点（跳闸用） Q、调节杆 R、干簧节点（信号用） S、套管 T、嘴子
热损耗称“铜损”。
原 线 圈
副 线 圈
三、基本原理：
1、空载：
(2)、空载参数
空载电流 I0:
空载电流绝大部分用于产生主磁通，属于无功分量。 很小部分形成铁损，发热散失属于有功分量。无功 分量远大于有功分量，因此电网中不允许变压器长 期空载运行。
变压器基础知识培训讲义
变压器基础培训讲义一、变压器的基本知识与原理1.变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
2.变压器的电压比Ku=U1/U2=E1/E2=N1/N2，其中U1为一次侧交流电压，U2为二次测交流电压，E1为自感电动势，E2为互感电动势，N1为一次侧绕组匝数，N2为二次侧绕组匝数。
3.变压器型号标识方式及意义4.变压器连接组别：电压的相位关系有两类：一类是一相中不同侧绕组的电压相位关系；另一类是同侧各相间的电压相位关系。
变压器高、中和低压绕组的结线方式组合在一起就是结线组合。
一相中不同侧绕组的电压相位关系有两种：相位移为0°和180°；同侧各相间的电压相位关系有三种：相电压相位移120°，线电压相位移120°，线、相电压可有相位移30°；目前变压器的常用接法有Y与D两种，配电变压器也有采用Z接法的；常用的结线组合：对于双绕组三相变压器有Yy、Yd和Yz；对于三绕组三相变压器有Yyd、Yyy、Yad和Yay等。
5.变压器的基本结构包含五大部分，即铁心、绕组、油箱、器身和附件。
6.变压器的用途和分类6.1 变压器按用途可分为电力变压器和电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压器、互感器等其他特种变压器。
6.2 变压器按容量可分为中小型变压器、大型变压器和特大型变压器。
其中中小型变压器电压在35kV及以下，容量在10～6300kVA；大型变压器电压在63～110kV，容量在6300～63000kVA；特大型变压器电压在220kV及以上，容量在31500～360000kVA（及以上）。
6.3 变压器按相数可分为单相变压器和三相变压器。
6.4 变压器按绕组数量可分为双绕组变压器、三绕组变压器和自耦电力变压器。
6.5 变压器按调压方式可分为无载调压变压器和有载调压变压器。
2、电力变压器培训讲义
变压器自动跳闸时，应查明保护动作情 况，进行外部检查。经检查不是内部故 障而是由于外部故障(穿越性故障)或人员 误动作等引起的，则可不经内部检查即 可投入送电。如差动保护动作，应对该 保护范围内的设备进行全部检查。
此外，变压器着火也是一种危险事 故，因变压器有许多可燃物，处理不 及时可能发生爆炸或使火灾扩大。
3.2套管故障 这种故障常见的是炸毁、闪落和漏油， 其原因有：
(1)密封不良，绝缘受潮劣比； (2)呼吸器配置不当或者吸入水分未 及时处理。
3.3分接开关故障 常见的故障是表面熔化与灼伤，相间触 头放电或各接头放电。主要原因有：
(1)连接螺丝松动； (2)带负荷调整装置不良和调整不当； (3)分接头绝缘板绝缘不良； (4)接头焊锡不满，接触不良，制造工艺 不好，弹簧压力不足；
(2)检查油质，应为透明、微带黄色，由 此可判断油质的好坏。油面应符合周围 温度的标准线，如油面过低应检查变压 器是否漏油等。油面过高应检查冷却装 置的使用情况，是否有内部故障。
(3)变压器的声音应正常。正常运行时 一般有均匀的嗡嗡电磁声。如声音有所 改变，应细心检查，并迅速汇报点检员， 是否检修处理。
3.1绕组故障 主要有匝间短路、绕组接地、相间
短路、断线及接头开焊等。产生这些故 障的原因有以下几点：
①在制造或检修时，局部绝缘受到损害， 遗留下缺陷。②在运行中因散热不良或 长期过载，绕组内有杂物落入，使温度 过高绝缘老化。③制造工艺不良，压制 不紧，机械强度不能经受短路冲击，使 绕组变形绝缘损坏。④绕组受潮，绝缘 膨胀堵塞油道，引起局部过热。⑤绝缘 油内混入水分而劣化，或与空气接触面 积过大，使油的酸价过高绝缘水平下降 或油面太低，部分绕组露在空气中未能 及时处理。
由于上述种种原因，在运行中一经发生 绝缘击穿，就会造成绕组的短路或接地 故障。匝间短路时的故障现象是变压器 过热油温增高，电源侧电流略有增大， 各相直流电阻不平衡，有时油中有吱吱 声和咕嘟咕嘟的冒泡声。轻微的匝间短 路可以引起瓦斯保护动作；严重时差动 保护或电源侧的过流保护也会动作。发 现匝间短路应及时处理，因为绕组匝间 短路常常会引起更为严重的单相接地或 相间短路等故障。
电力：电力变压器基础知识培训---基础常识篇
变交不变直，变压不变频
3.变压器用途和分类
3.1 按用途分

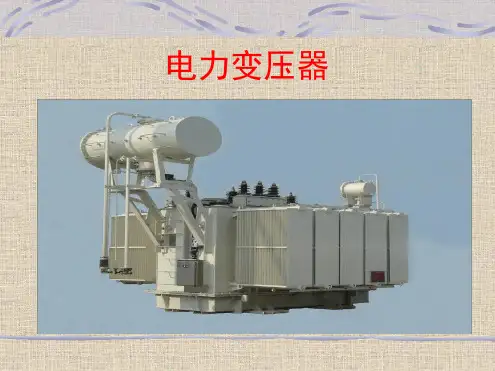

电力变压器：用于电力系统升压或降压；图片1
试验变压器：产生高压，用于电气设备进行高压试验；图片2 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5
3.2 按相数分
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
自耦变压器：用于联接超高压、大容量的电力系统； 双绕组变压器：用于联接两个电压等级的电力系统； 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
电站。
空载电流
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时流经该绕 组线路端子的电流方均根值
负载损耗
在一对绕组中，当额定电流（分接电流）流经 一个绕组的线路端子，且另一绕组短路时在额 定频率及参考温度下（见11.1）所吸取的有功 功率。此时，其它绕组（如果有）应开路
短路阻抗
充气式变压器：用特殊气体（SF6）代替变压器油散热； 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
3.变压器用途和分类
3.1 按用途分
电力变压器：用于电力系统升压或降压；图片1
试验变压器：产生高压，用于电气设备进行高压试验；图片2 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5
3.2 按相数分
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
自耦变压器：用于联接超高压、大容量的电力系统； 双绕组变压器：用于联接两个电压等级的电力系统； 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
电站。
空载电流
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时流经该绕 组线路端子的电流方均根值
负载损耗
在一对绕组中，当额定电流（分接电流）流经 一个绕组的线路端子，且另一绕组短路时在额 定频率及参考温度下（见11.1）所吸取的有功 功率。此时，其它绕组（如果有）应开路
短路阻抗
充气式变压器：用特殊气体（SF6）代替变压器油散热； 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
变压器知识培训资料全
预防性试验
按照规程要求对变压器进行预防 性试验，如绝缘电阻测量、直流 电阻测量、变比测量等，以发现 潜在故障，确保变压器安全可靠
运行。
油品维护
定期检查变压器油品质量，及时 更换劣化油品，保持油品清洁干 燥，防止油品老化影响变压器绝
缘性能。
变压器的故障诊断与排除
常见故障类型
变压器常见故障包括绕组故障、铁芯故障、油质劣化等。这些故障可能导致变压器温升异 常、噪音增大、油品变黑等现象。
电压等级
根据电网的电压等级选择相应的变压器，确保变压器的额 定电压与电网电压相匹配。
效率和损耗
选择高效率、低损耗的变压器，以降低运行成本和节约能 源。
变压器的设计方法
磁芯选择
线圈设计
根据变压器的工作频率、磁通密度和温升 要求，选择合适的磁芯材料和形状。
绝缘设计
确定原边和副边线圈的匝数、线径和绕制 方式，以满足变压器的电压比、电流和阻 抗要求。
并列运行方式
两台或多台变压器并列运行，以提高供电可靠性和容量的方式。并列运 行要求变压器的额定电压、额定频率和阻抗等参数相同，以确保负荷均 匀分配。
变压器的日常维护
定期检查
定期对变压器进行外观检查、油 位检查、油温检查等，确保变压 器处于正常工作状态。同时，检 查变压器周围环境，确保通风良
好，无杂物堆积。
变压器的温升与效率评估
温升测试：在额定负载下，测量变压器 的温升，可以判断变压器的散热性能是
否良好，以及是否存在过热现象。
效率评估：通过比较变压器的输入功率 与输出功率，可以计算出变压器的效率 。高效率的变压器能够降低能源损耗，
提高能源利用效率。
以上是关于变压器性能测试与评估的一 些主要内容。通过这些测试与评估，可 以全面了解变压器的性能状况，确保变 压器在正常运行时具有良好的电气性能

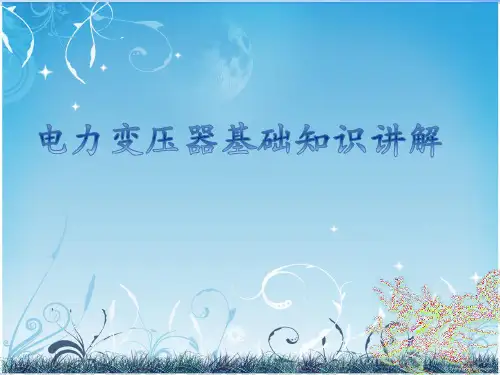

电力变压器基础知识讲解
风机控制箱
➢主断路器 ➢编号：Q132、Q 135 ➢功能：主电源开关 相序继电器 编号：A143、A146 功能：1.检测相序是否正确 2.有无过压欠压 注：①三相电源指示②相序正确指示
风机控制箱
➢微型断路器 ➢编号：F153、F156、F371、F373 ➢功能：开断控制回路电源 可编程控制器 编号：F444、F494 功能：控制中心、 接收信号和输出控制
风机控制箱
➢电机保护开关 ➢编号：Q173、Q183、Q193、Q1103、Q1a3、Q1b3、 Q223、Q243、Q253、Q263、Q273 ➢功能：接通关断风机供电，有短路过载保护功能 电流控制器 编号：R1b5 功能：超过设定电流值时，输出动作 注：①电流阀值设定②大于选择电流阀值以上动作， 小于选择电流阀值以下动作
散热片 冷却风扇
油枕 油箱
呼吸器
➢变压器由于负ቤተ መጻሕፍቲ ባይዱ、气温的变化，尤文就不断变化， 从而油枕内的油位也随之变化，为了使潮气不进入 油枕使油劣化，将油枕与内装硅胶的干燥器（俗称 呼吸器）连通。 ➢硅胶对空气有很强的吸附作用，吸潮饱和后变为粉 红色。
硅胶更换注意事项
➢更换硅胶应在晴好的天气进行，并注意保持与带电部分 的安全距离。 ➢ 硅胶的装入量以占呼吸器容积的三分之二为宜。 ➢换下来的硅胶如何处理？ ➢取下呼吸器时应将连管堵住，防止回收空气 。 ➢换上干燥的硅胶后，应使油封内的油没过呼气嘴并将呼 吸器密封。 ➢ 是否将重瓦斯信号改投信号？
变压器基本原理
变压器基本原理
变压器基本结构
变压器基本结构
变压器基本结构
变压器基本结构
变压器基本结构
变压器基本结构
变压器基本结构
变压器基本结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 按相数分
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
自耦变压器：用于联接超高压、大容量的电力系统； 双绕组变压器：用于联接两个电压等级的电力系统； 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
电站。
在额定频率及参考温度下，一对绕组中某一绕 组端子之间的等效串联阻抗Z = R + jX（Ω）。 确定此值时，另一绕组的端子短路，而其它绕 组（如果有）开路。对于三相变压器，表示为空载声级水平 声级测定按照GB/T 1094.10,结果不应超过保
证的最大声级水平 运行中的声级水平受负载电流的影响
空载电流
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时流经该绕 组线路端子的电流方均根值
负载损耗
在一对绕组中，当额定电流（分接电流）流经 一个绕组的线路端子，且另一绕组短路时在额 定频率及参考温度下（见11.1）所吸取的有功 功率。此时，其它绕组（如果有）应开路
短路阻抗
额定值
对某些参数指定的值，用于限定变压器在本部 分规定条件下的运行，并作为试验的基准和制 造方的保证值
SBH15-M-200/10 SBH15-M-200/10.5±2×2.5%/0.4 Dyn11
空载损耗
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时所吸取的 有功功率
液浸式变压器
铁心和绕组都浸入液体中的变压器 GB/T25446 油浸式非晶合铁心配电变压器技术
参数和要求
GB/T6451 油浸式电力变压器技术参数和要求
常用术语
线圈相关术语
绕组 构成与变压器标注的某一电压值相对应的
电气线路的一组线匝 高压绕组
具有最高额定电压值的绕组 中压绕组
多绕组变压器中的一个绕组，其额定电压 介于高压绕组额定电压和低压绕组额定电压 之间
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段： 线段的起绕点 和终止点在同 一个撑条间隔 内。
3）分数匝线段： 线段的起绕点 和终止点不在 同一个撑条间 隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
充气式变压器：用特殊气体（SF6）代替变压器油散热； 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
图片1 电力变压器
SFF-40000/20厂用分裂式变压器
840MVA 500千伏三相发电机变压器
风力发电变压器
图片1 电力变压器
330kV电压等级变压器
变交不变直，变压不变频
3.变压器用途和分类
3.1 按用途分
电力变压器：用于电力系统升压或降压；图片1
试验变压器：产生高压，用于电气设备进行高压试验；图片2 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
• 电力作为能源，可以从能源产地将煤炭、石油、天然气、核能等转化为电能；
•为了经济的远距离输送电力，必须将发电机提 高到输电电压； •在用户端，再将输电电压降低到用户适用 的电压；
•升高和降低电压的设备是变压器。
2.变压器工作原理
问题：为什么将变 压器的原边接到交 流电源上，灯泡就 会发光呢？
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5

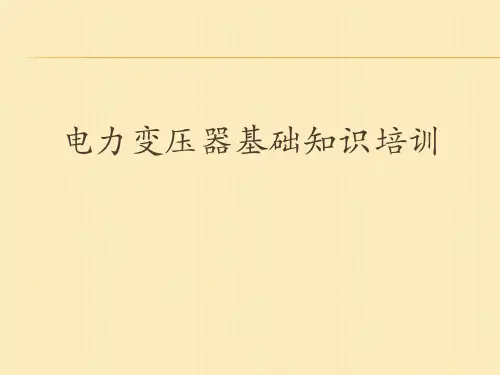

电力变压器基础知识培训
目录
1. 概述 2. 变压器工作原理 3. 变压器用途和分类 4. 变压器常用术语 5. 变压器器身结构 6. 变压器的油箱及附件 7. 变压器的绝缘基础知识 8. 变压器试验 9. 变压器的运输、安装和检修 10. 常用国标
1.概述
1.1变压器发展史
1.概述
1.2 变压器在电力系统中的位置
图片1 电力变压器
图片1 电力变压器
220kV单相组合式变压器
图片1 电力变压器
运行于国网公司首条750kV兰州东-官厅线路35kV产品
图片1 电力变压器
连接发电机与电网的升压变压器
图片2 ——试验变压器
1700kV610MVA试验 变压器
图片3——特殊变压器
345kV壳式电力变压器
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
具有两个或两个以上绕组的静止设备 为了传输电能，在同一频率下，通过电磁感应
将一个系统的交流电压和电流转换为另一个系 统的交流电压和电流，通常这些电流和电压是 不同的
温升
所考虑部位的温度与外部冷却介质的温度之差
偏差
双零偏差 国标要求 国网要求 南网要求
联结
星形联结（Y） 三相变压器的每个相绕组的一端或组成三
相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
2.变压器工作原理
基于法拉第的电磁感应定律， 即“电生磁、磁生电”。
在发电机中，不管是线圈运动 通过磁场或磁场运动通过固定 线圈，均能在线圈中感应电势， 此两种情况，磁通的值均不变， 但与线圈相交链的磁通数量却 有变动，这是互感应的原理。
变压器就是一种利用电磁互感 应，变换电压，电流和阻抗的 器件。
•单相变压器：用于单相负荷和三相变压器； •三相变压器：用于三相系统的升、降压。
3.变压器用途和分类
3.3 按绕组分：
自耦变压器：用于联接超高压、大容量的电力系统； 双绕组变压器：用于联接两个电压等级的电力系统； 三绕组变压器：用于联接三个电压等级，一般用于电力系统的区域变
电站。
在额定频率及参考温度下，一对绕组中某一绕 组端子之间的等效串联阻抗Z = R + jX（Ω）。 确定此值时，另一绕组的端子短路，而其它绕 组（如果有）开路。对于三相变压器，表示为空载声级水平 声级测定按照GB/T 1094.10,结果不应超过保
证的最大声级水平 运行中的声级水平受负载电流的影响
空载电流
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时流经该绕 组线路端子的电流方均根值
负载损耗
在一对绕组中，当额定电流（分接电流）流经 一个绕组的线路端子，且另一绕组短路时在额 定频率及参考温度下（见11.1）所吸取的有功 功率。此时，其它绕组（如果有）应开路
短路阻抗
额定值
对某些参数指定的值，用于限定变压器在本部 分规定条件下的运行，并作为试验的基准和制 造方的保证值
SBH15-M-200/10 SBH15-M-200/10.5±2×2.5%/0.4 Dyn11
空载损耗
当额定频率下的额定电压（分接电压）施加到 一个绕组的端子上，其它绕组开路时所吸取的 有功功率
液浸式变压器
铁心和绕组都浸入液体中的变压器 GB/T25446 油浸式非晶合铁心配电变压器技术
参数和要求
GB/T6451 油浸式电力变压器技术参数和要求
常用术语
线圈相关术语
绕组 构成与变压器标注的某一电压值相对应的
电气线路的一组线匝 高压绕组
具有最高额定电压值的绕组 中压绕组
多绕组变压器中的一个绕组，其额定电压 介于高压绕组额定电压和低压绕组额定电压 之间
1）线段：若干 线匝沿径向排 列起来成为一 个线段
2）整数匝线段： 线段的起绕点 和终止点在同 一个撑条间隔 内。
3）分数匝线段： 线段的起绕点 和终止点不在 同一个撑条间 隔内。
4）正段：从内径向外绕，即尾端在外径侧的线段。 5）反段：从外径侧向里绕（通常先绕一个临时线段，再推
倒临时线段，然后从尾端在理顺至始端），即尾 端在内径侧的线段为反段。 6）换位：指导线从一个线段过渡到另一个线段的“S”弯， 对 于两根及以上的导线并联的绕组，换位包含改变 并联导线沿径向排列的意义。 内部换位：在绕组内径侧的“S”弯，称为底位。 外部换位：在绕组外径侧的“S”弯，称为表位。
充气式变压器：用特殊气体（SF6）代替变压器油散热； 蒸发冷却变压器：用特殊液体代替变压器油进行绝缘散热。
3.6 按调压方式分：
• 无载调压； • 有载调压。
图片1 电力变压器
SFF-40000/20厂用分裂式变压器
840MVA 500千伏三相发电机变压器
风力发电变压器
图片1 电力变压器
330kV电压等级变压器
变交不变直，变压不变频
3.变压器用途和分类
3.1 按用途分
电力变压器：用于电力系统升压或降压；图片1
试验变压器：产生高压，用于电气设备进行高压试验；图片2 仪用变压器：用于测量仪表和继电保护装置，如电压互感器； 特殊用途变压器：如冶炼用的电炉变压器、电解用的整流变压器、试
验用的调压变压器等。图片3
• 电力作为能源，可以从能源产地将煤炭、石油、天然气、核能等转化为电能；
•为了经济的远距离输送电力，必须将发电机提 高到输电电压； •在用户端，再将输电电压降低到用户适用 的电压；
•升高和降低电压的设备是变压器。
2.变压器工作原理
问题：为什么将变 压器的原边接到交 流电源上，灯泡就 会发光呢？
3.4 按铁心分：
•心式变压器：用于高压的电力系统； •壳式变压器：用于大电流的特殊变压器，如电炉变压器等。
3.变压器用途和分类
3.5 按冷却方式分：图片4
油浸式变压器：如油浸自冷、油浸风冷、油浸水冷、强迫油循环和水 内冷等；
干式变压器：依靠空气对流进行冷却，如树脂型干式变压器 、聚酰 芳胺绝缘变压器等；图片5
电力变压器基础知识培训
目录
1. 概述 2. 变压器工作原理 3. 变压器用途和分类 4. 变压器常用术语 5. 变压器器身结构 6. 变压器的油箱及附件 7. 变压器的绝缘基础知识 8. 变压器试验 9. 变压器的运输、安装和检修 10. 常用国标
1.概述
1.1变压器发展史
1.概述
1.2 变压器在电力系统中的位置
图片1 电力变压器
图片1 电力变压器
220kV单相组合式变压器
图片1 电力变压器
运行于国网公司首条750kV兰州东-官厅线路35kV产品
图片1 电力变压器
连接发电机与电网的升压变压器
图片2 ——试验变压器
1700kV610MVA试验 变压器
图片3——特殊变压器
345kV壳式电力变压器
750kV单相自藕GIS出线电力变压器
图片4——特殊变压器
油浸风冷变压器
油浸水冷变压器
图片5——干式变压器
干式浇注双电压变压器
H级浸渍式环保型干式变压器
立体三维卷铁芯干式变压器
35KV干式变压器
电力变压器
具有两个或两个以上绕组的静止设备 为了传输电能，在同一频率下，通过电磁感应
将一个系统的交流电压和电流转换为另一个系 统的交流电压和电流，通常这些电流和电压是 不同的
温升
所考虑部位的温度与外部冷却介质的温度之差
偏差
双零偏差 国标要求 国网要求 南网要求
联结
星形联结（Y） 三相变压器的每个相绕组的一端或组成三
相组的单相变压器的三个具有相同额定电压 绕组的一端连接到一个公共点（中性点）， 而另一端连接到相应的线路端子。
2.变压器工作原理
基于法拉第的电磁感应定律， 即“电生磁、磁生电”。
在发电机中，不管是线圈运动 通过磁场或磁场运动通过固定 线圈，均能在线圈中感应电势， 此两种情况，磁通的值均不变， 但与线圈相交链的磁通数量却 有变动，这是互感应的原理。
变压器就是一种利用电磁互感 应，变换电压，电流和阻抗的 器件。
