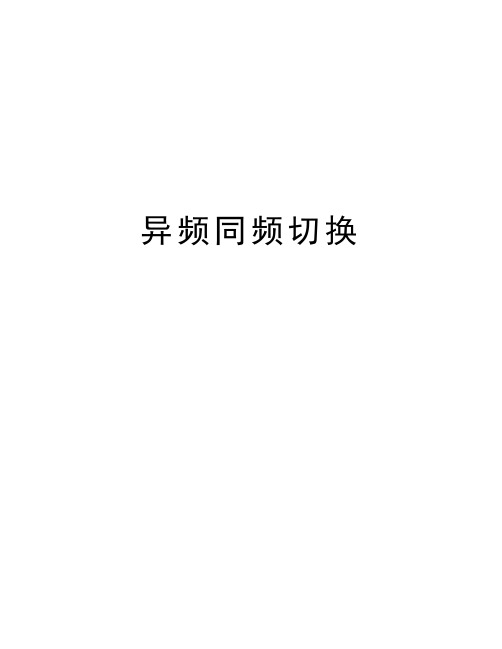

异频同频切换教学提纲

一般情况下，同频切换门限比异频切换门限低，所以同频采用A3事件，异频采用A4事件。

一、基于覆盖的异频切换可以通过事件A3，事件A4或事件A5触发，其他原因触发的异频切换只能通过事件A4触发。

交叠覆盖场景，带宽相同的异频频点间，或相同频段内异频频点间切换，建议采用事件A3触发基于覆盖的异频切换。

其他场景异频频点间切换，建议采用事件A4或事件A5触发基于覆盖的异频切换。

对于服务小区信号没有特殊需求，可以不选择使用事件A5。

1、事件A3 的触发1.1 事件A3用于触发异频切换时，事件A3偏置参数由参数InterFreqHoGroup.InterFreqHoA3Offset决定，频率偏置由参数EutranInterNFreq.QoffsetFreq决定，其他事件A3参数与同频事件A3参数相同。

如果异频切换通过事件A3触发，则触发与停止异频测量的测量类型为RSRP。

其中基于事件A3的异频A1 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA1ThdRsrp决定，基于事件A3的异频A2 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA2ThdRsrp决定。

1.2 同频切换通过事件A3触发，且事件上报方式采用事件转周期的上报方式。

事件A3的触发，即邻区质量高于服务小区一定偏置值。

参照3GPP协议36.331（2011年3 月发布的R10版本第5.5.4.4章节）规定事件A3的判决公式。

触发条件：Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off取消条件：Mn+Ofn+Ocn+Hys<Ms+Ofs+Ocs+Off公式中的变量有如下定义：Mn是邻区测量结果。

（1）Ofn是邻区频率的特定频率偏置，由参数Cell.QoffsetFreq（服务小区）决定，此参数在测量控制消息的测量对象中下发。

（2）Ocn是邻区的特定小区偏置，由参数EutranIntraFreqNCell.CellIndividualOffset（对应MML 命令中CellIndividualOffset小区偏移量）决定。

V3异频切换配置牛晶00130121下面以2个异频小区为例，详细介绍下异频切换配置及其注意事项。

1017站1号小区频点为1890MHZ和8009站2号小区频点为2585MHZ互配邻区。

1、邻区自动调整工具添加邻区打开邻区自动调整工具，选择需要互配邻区关系的两个小区，如图表1所示图表 1选中要添加的邻区关系，点击添加，如图表2所示。

图表 2检查自动配置的邻区关系是否配置正确。

首先查看【E-UTRAN TDD邻接小区】如图表3、图表4所示检查配置的邻接小区相关信息，如邻接小区所在的eNodeB标识、小区标识、频段指示、中心载频、物理小区标识码等信息。

图表 3 1017站1小区的邻接小区信息图表 4 8009站2小区的邻接小区信息再检查【E-UTRAN邻接关系】如图表5所示【不支持切换】开关是否为【否】，如果此开关为【是】将不支持切换。

图表 5 邻接关系配置2、异频载频信息配置图表 6 1017站1小区异频载频配置1017站1小区异频载频配置如图表6所示，【测量参数】里【异频载频数】配置根据邻区中异频频点个数来确定，1017站1小区只有一个频点为2585MHZ的异频邻区，此处异频载频数配置为1；【异频载频测量配置】配置邻区的【异频载频】2585、【下行载频所在的频段指示】38。

同理，8009站2小区异频载频配置如图表7所示。

图表7 8009站2小区异频载频配置3、异频切换A2、A3事件测量门限设置首先确定小区所使用的A2和A3测量配置号，根据测量配置号找到对应的测量配置。

如图8所示，该小区使用的A2测量即【打开频间测量的测量配置】测量配置号为100, A3测量即【基于覆盖的同频切换测量配置】测量配置号为400。

通过测量配置号在【UE 频内测量参数】如图9所示，找到对应事件的测量参数。

图表8 A2、A3测量配置号如A2事件的测量配置号为100如图表9红色框内所示，【事件标示】为A2[1]，事件判决的RSRP门限[dB]为-100，即源小区的RSRP值低于此值UE会上报异频测量的A2事件。

异频切换（频率）优先级优化报告一、问题描述目前重庆市区由于山城加河流地形和无线环境复杂，网格内LTE小区部分路段涉及到异频切换，尤其部分区域由于涉及F、D1、D2三个频点，导致切换较为混乱，特通过异频切换优先级以及频率偏置控制，特此进行验证。

二、现网参数配置三、参数修改组合建议四、相关脚本MOD RATFREQPRIORITYGROUP: CONNFREQPRIORITY=0, RatType=EUTRAN, DlEarfcn=37900 MOD EUTRANINTERNFREQ,RatType=EUTRAN,DlEarfcn=37900,QOFFSETFREQCONN=dB-6五、现场测试分析【问题现象】测试车辆沿菜园坝大桥自北向南行驶，在大桥中段占用渝中皮革市场-HLHA，导致接入电平低，同时SINR低速率低。

【问题分析】该桥面由于信号杂乱，导致干扰较为严重，故修改渝中皇冠大扶梯-HLHC为D2频点，让其主覆盖桥面，与南岸天邻水岸-HLHC接续，但由于桥面信号较多，同时渝中皇冠大扶梯-HLHC并无法打穿桥面，导致在大桥中段需进行切换，但是由于大桥中段37900频点接入RSRP强于南岸天邻水岸-HLHC（38350），导致会切换至37900频点小区，导致后续切换混乱，并未达到控制干扰的目的。

【实际调整】1、修改南岸天邻水岸-HLHC对频点38100优先级为2，对频点37900为0，对频点37900 测量到的RSRP减少6dB；2、修改渝中皇冠大扶梯-HLHC对频点38350优先级为2，对频点37900为0，对频点37900，测量到的RSRP减少6dB。

【复测情况】复测该路段，通过修改连接态频率偏置和连接态频率优先级后，在大桥桥面能够保持在38310和38350间切换，不会切换至37900频点，让桥面切换稳定，同时干扰得到控制，速率得到提升。

TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。

就某地市XX现网来讲，所有D频段宏站和F频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。

二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。

所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。

UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。

为了方便描述，在下文中都不考虑上述未列出的参数。

A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。

为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。

则当UE测量到的A小区RSRP 值为红色区域时，UE不进行异频测量；当UE测量到的A小区RSRP 值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE 的测量状态并不改变。

四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。

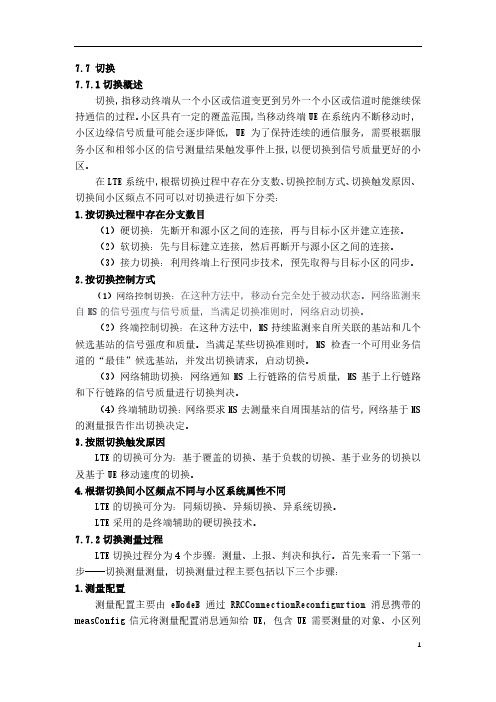

7.7 切换7.7.1切换概述切换，指移动终端从一个小区或信道变更到另外一个小区或信道时能继续保持通信的过程。

小区具有一定的覆盖范围，当移动终端UE在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果触发事件上报，以便切换到信号质量更好的小区。

在LTE系统中，根据切换过程中存在分支数、切换控制方式、切换触发原因、切换间小区频点不同可以对切换进行如下分类：1.按切换过程中存在分支数目（1）硬切换：先断开和源小区之间的连接，再与目标小区并建立连接。

（2）软切换：先与目标建立连接，然后再断开与源小区之间的连接。

（3）接力切换：利用终端上行预同步技术，预先取得与目标小区的同步。

2.按切换控制方式（1）网络控制切换：在这种方法中，移动台完全处于被动状态。

网络监测来自MS的信号强度与信号质量，当满足切换准则时，网络启动切换。

（2）终端控制切换：在这种方法中，MS持续监测来自所关联的基站和几个候选基站的信号强度和质量。

当满足某些切换准则时，MS检查一个可用业务信道的“最佳”候选基站，并发出切换请求，启动切换。

（3）网络辅助切换：网络通知MS上行链路的信号质量，MS基于上行链路和下行链路的信号质量进行切换判决。

（4）终端辅助切换：网络要求MS去测量来自周围基站的信号，网络基于MS 的测量报告作出切换决定。

3.按照切换触发原因LTE的切换可分为：基于覆盖的切换、基于负载的切换、基于业务的切换以及基于UE移动速度的切换。

4.根据切换间小区频点不同与小区系统属性不同LTE的切换可分为：同频切换、异频切换、异系统切换。

LTE采用的是终端辅助的硬切换技术。

7.7.2切换测量过程LTE切换过程分为4个步骤：测量、上报、判决和执行。

首先来看一下第一步——切换测量测量，切换测量过程主要包括以下三个步骤：1.测量配置测量配置主要由eNodeB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。

异频同频切换一般情况下，同频切换门限比异频切换门限低，所以同频采用A3事件，异频采用A4事件。

触发的异频切换只能通过事件A4触发。

交叠覆盖场景，带宽相同的异频频点间，或相同频段内异频频点间切换，建议采用事件A3触发基于覆盖的异频切换。

其他场景异频频点间切换，建议采用事件A4或事件A5触发基于覆盖的异频切换。

对于服务小区信号没有特殊需求，可以不选择使用事件A5。

1、事件A3 的触发1.1 事件A3用于触发异频切换时，事件A3偏置参数由参数InterFreqHoGroup.InterFreqHoA3Offset决定，频率偏置由参数EutranInterNFreq.QoffsetFreq决定，其他事件A3参数与同频事件A3参数相同。

如果异频切换通过事件A3触发，则触发与停止异频测量的测量类型为RSRP。

其中基于事件A3的异频A1 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA1ThdRsrp决定，基于事件A3的异频A2 RSRP触发门限由参数InterFreqHoGroup.A3InterFreqHoA2ThdRsrp决定。

1.2 同频切换通过事件A3触发，且事件上报方式采用事件转周期的上报方式。

事件A3的触发，即邻区质量高于服务小区一定偏置值。

参照3GPP协议36.331（2011年3月发布的R10版本第5.5.4.4章节）规定事件A3的判决公式。

触发条件： Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off取消条件： Mn+Ofn+Ocn+Hys<Ms+Ofs+Ocs+Off公式中的变量有如下定义：Mn是邻区测量结果。

（1）Ofn是邻区频率的特定频率偏置，由参数Cell.QoffsetFreq（服务小区）决定，此参数在测量控制消息的测量对象中下发。

（2）Ocn是邻区的特定小区偏置，由参数EutranIntraFreqNCell.CellIndividualOffset（对应MML命令中CellIndividualOffset小区偏移量）决定。

1切换1.1 切换概述切换是移动通信系统的必备功能，它是实现连续覆盖、提高通信质量的最重要手段之一。

切换就是将用户的连接从一个无线链路转换到另一个链路，目的是处理由于移动而造成的越区、负载调整或其他原因引起的无线链路改变。

1.2 切换的分类根据切换时业务接续的特点可分为：硬切换：任何移动通信系统都能够支持软切换：CDMA特有（WCDMA,CDMA2000）接力切换：TD特有根据源小区及目标小区的属性可分为：同频切换（Intra Frequency）异频切换（Inter Frequency）异系统切换（Inter RAT）从触发和判决过程来看，切换又可分为：基于无线覆盖触发切换基于非覆盖触发切换硬切换的特点：先中断源小区的链路，后建立目标小区的链路通话会产生“缝隙”适用于几乎所有切换场景软切换特点：先建立目标小区链路，后中断源小区链路，可以避免通话“缝隙”CDMA系统所特有，而且只能发生在同频小区间软切换比硬切换占用更多的系统资源接力切换接力切换的设计思想利用上行同步技术，在切换测量期间，使用上行预同步的技术，提前获取切换后的上行信道发送时间、功率信息，从而达到减少切换时间，提高切换的成功率、降低切换掉话率的目的接力切换的优势相对于软切换，占用系统资源少，提高了系统容量相对于硬切换，业务中断时间很短，且掉话率低1.3 切换的基本过程典型的TD-SCDMA 切换的信令流程包括测量控制、测量报告、切换判决和切换执行等四个步骤。

各个步骤的相关说明如下：1、测量控制：UTRAN 通过发送测量控制消息告诉UE 进行测量的参数。

RNC 参考每个UE在小区内接入的频点和邻小区配置情况，根据切换算法的测量要求，发送与切换算法相关的同频、异频、异系统测量控制消息。

测量控制消息中与切换相关且比较重要的参数有：（1）测量报告类型：事件/周期；（2）小区独立偏置（CIO）；（3）过滤系数；（4）测量迟滞（事件）；（5）触发时间（事件）。

目录1.1切换问题 (2)1.1.1同频切换问题 (2)1.1.2异频切换问题 (3)11.1切换问题1.1.1同频切换问题【问题描述】同频切换过程中进行同频测量，是不是对邻区周期性测量，测量配置消息在SIB消息下发吗？这里说的测量配置消息指的是测量周期，测量启动门限等参数，MML上同频切换参数截图【问题补充】【问题回答】同频测量的时候，UE周期性的测量，在进行上下行的同步的时候，解析出PCI，然后解析信号质量，测量配置消息在E-RAB承载中下带。

1.1.2异频切换问题【问题描述】异频切换事件判决类型有A3 A4 A5，之前宁波电信配置的A4，异频切换的类别还有以下几种，基于RSRP，基于负载，基于频率优先级，基于A3的，宁波电信当前配置异频切换事件类型是A3，与之配套的切换参数就大声改变了采取A4事件的时候，修改A1/2，和A4判决门限来优化切换，参数如下采取A3 事件的时候，修改A1/2 A3，参数如下：问题是，那么基于频率优先级的切换呢，是不是相应需要先在异频相邻频点中进行优先级配置？如下图：【不需要进行重选优先级的配置】在频率优先级的测量标志位中是否进行配置？【需要进行配置，并且异频测量的判决事件类型可以是A4或者A5，但是不能是A3，以及为什么启动测量的事件是A下面会继续说明】在基于负载切换中有基于负载的异频RSRP触发门限的参数，该参数表示基于负载的异频测量事件的RSRP触发门限值。

当RSRP测量结果超过该门限时，将触发异频测量事件的上报。

基于频率优先级以及基于业务的切换也会使用该参数作为异频测量事件的RSRP触发门限值。

配置基于频率优先级设置的过程中，如果RSRP达到触发门限，即将进行异频测量那么下发的是什么事件？【A4或者A5】【问题补充】异频切换过程中配置A4 A3 中配套使用的A1/2,很熟悉，但是对于基于负载和频率优先级的切换，测量的时候下发的是什么事件？下发的判决是什么事件?在MML上如何进行配置？下面是文档的说明截图【问题解答】用以下图例进行A1作为频率优先级测量事件的解释说明：。

同异频切换的参数配置同异频切换的参数配置A1事件：事件进入条件：Ms - Hys > Thresh停止异频测量门限：Threshold th2a for RSRP(Threshold2a)A1迟滞：Related hysteresis of threshold th2a for RSRP (hys threshold2a)服务小区的RSRP- hys threshold2a>Threshold2a，且保持时间超过a1TimeT oTriggerDeactInterMeas的设置时间，则停止异频测量。

A2事件：启动同频测量门限threshold1事件进入条件：Ms + Hys < Thresh启动异频测量门限：Threshold th2 interFreq for RSRP (threshold2InterFreq)A2迟滞：Related hysteresis of threshold th2 interfreq for RSRP(hysThreshold2InterFreq)打开Enable interfrequency handover:异频切换开关Time to trigger for A2 to activate inter measurement(a2TimeT oTriggerActInterFreqMeas)当服务小区的RSRP+ hysThreshold2InterFreq < threshold2InterFreq，且保持时间超过的设置时间a2TimeT oTriggerActInterFreqMeas，则开始异频测量A3事件事件进入条件：Mn + Ofn + Ocn - Hys > Ms + Ofs + Ocs + Off事件离开条件：Mn + Ofn + Ocn + Hys < Ms + Ofs + Ocs + Off NSN无Ofn/Ocn/Ofs/Ocs 参数同频A3事件同频A3迟滞：Related hysteresis of offset a3offset for RSRP intra F(hysA3Offset)A3报告时长:A3 report intervalA3触发时延:A3 time to triggerA3偏置:A3offset故同频A3事件需满足：邻小区的RSRP-hysA3Offset>服务小区的RSRP+ a3Offset，由于hysA3Offset配置为0，故A3事件的示意图如下图所示：异频A3事件异频A3偏置A3 offset RSRP inter frequencya3OffsetRsrpInterFreq异频A3报告时长：A3 report interval RSRP inter frequency异频A3触发时延：A3 time to trigger RSRP inter frequency异频A3迟滞：Related hysteresis offset a3offset RSRP inter frequency hysA3OffsetRsrpInterFreq异频A3事件满足：邻小区的RSRP—hysA3OffsetRsrpInterFreq >服务小区的RSRP+ a3OffsetRsrpInterFreqA5事件：事件进入条件：Ms + Hys < Thresh1且Mn + Ofn + Ocn- Hys >Threah2诺西无Ofn/Ocn参数同频A5事件：Thresh1:Threshold th3 for RSRP(threshold3)Thresh2 :Threshold th3a for RSRPthreshold3aA5报告时长A5 report intervalA5触发时延A5 time to triggerA5迟滞Related hysteresis th3 and th3a for RSRP同频A5事件满足：当服务小区的RSRP+hysThreshold3threshold3a由于现网中的迟滞配置为0，故只要服务小区低于threshold3，邻区高于threshold3a，并达到触发的时间，就会发生切换，其示意图如图所示：异频A5事件：Thresh1:Threshold th3 for RSRP inter frequency（threshold3InterFreq ）Thresh2 :Threshold th3a for RSRP inter frequency （threshold3aInterFreq ）A5报告时长A5 report interval inter frequencyA5触发时延A5 time to trigger inter frequencyA5迟滞Related hysteresis of thresholds th3 and th3a for RSRP （hysThreshold3InterFreq ）异频A5事件满足：当前服务小区的RSRP+hysThreshold3interFreq< threshold3InterFreq并满足：邻区的RSRP- hysThreshold3interFreq> threshold3aInterFreqA4事件：事件进入条件：Mn + Ofn + Ocn - Hys > Thresh通过A5事件来实现，将A5事件中的Thresh1配置一个很高的值，使Ms + Hys < Thresh1 永远成立，注意这地方的Thresh1需要小于等于异频起测门限值Threshold th2 interFreq for RSRP，只要邻区满足Mn + Ofn + Ocn - Hys > Thresh2，即可实现A4。

TD-LTE异频切换中A1、A2、A4门限设置Q&A一、何为异频切换不同频段的小区之间切换即为异频切换。

就某地市移动现网来讲，所有D频段宏站和F 频段宏站之间的切换以及所有宏站（D、F频段）和室分（E频段）之间的切换均为异频切换。

二、异频切换和同频切换之间有什么不同当UE对异频频点进行测量时，会极大的占用系统资源，导致PDCCH UL（DL） Grant Count 下降，进而影响上传、下载速率。

所以我们希望UE在进行异频切换前尽可能短的时间才开启对异频的测量，以减小异频测量对系统资源的消耗，提升测试速率。

UE测量异频时UE不测量异频时三、异频切换过程中A1、A2、A4门限TD-LTE异频切换中参数有很多，上表只列出了基于RSRP的A1、A2、A4门限相关参数，基于RSRQ、频率优先级、负载的切换参数和一些幅度迟滞、时间迟滞并未列出。

为了方便描述，在下文中都不考虑上述未列出的参数。

A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE停止异频测量；A2门限为开启测量门限，即UE测量到的服务小区RSRP值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。

为方便理解A1、A2门限，请看下图：假设UE占用A小区，且A小区异频A1 RSRP触发门限、异频A2 RSRP触发门限分别设置为-90、-95。

则当UE测量到的A小区RSRP值为红色区域时，UE不进行异频测量；当UE 测量到的A小区RSRP值为绿色区域时，UE进行异频测量；当UE测量到的A小区RSRP值为黄色区域时，UE是否进行异频测量取决于UE之前的状态，即UE的测量状态并不改变。

四、A1、A2、A4门限设置的一些原则A1、A2、A4门限参数设置应遵循以下几个原则：1、应使UE尽量占用RSRP值、SINR值较高的小区，如果遇到RSRP值、SINR值都较高无法满足的情况时，应使UE尽量占用SINR值较高的小区；2、当两个小区SINR值都较高时，应使UE尽量占用D频段小区；3、在不影响切换及时性时，应尽量减小A1、A2门限，以避免因异频测量导致的上下行调度次数降低；PS：因为UE不测量异频时，测试软件的服务小区和邻区列表不显示异频小区的信息，这无形增加了优化的难度，所以在优化过程中，可以先将小区的A1、A2、A4门限都设置为一个较高的值，以方便得到待优化路段所有频段小区的场强分布。
