Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。

3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。

4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。

□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。

5.3 办理相关工作票□ 检查验证工作票。

6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。

b) 介质损耗及电容量测量试验。

7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

7.1.2 适用范围□ 交接、大修、预试、必要时。

电容式电压互感器安装使用说明书编号：0TK.466.8926泰开集团山东泰开互感器有限公司2010年04月本使用说明书介绍了该产品的使用用途、使用环境、基本性能以及产品的运输、使用和维护。

1. 概述电容式电压互感器在频率为50Hz的高压及超高压电力系统中，接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号并可兼作电力线路载波耦合装置中的耦合电容器。

1.1 产品型号含义1.2 使用条件互感器为户外装置，安装运行地区的周围空气温度为－40～＋55℃，海拔不超过2000m（海拔超过2000m的产品，根据用户和厂方双方协商，按用户的要求另行制造），风速不大于150km/h，地震烈度不超过8度，无严重污秽、震动和颠簸。

2. 主要规格及参数2.1 互感器可在1.2倍额定电压下长期运行；用于中性点有效接地系统的互感器可在1.5倍额定电压下运行30s。

用于无自动切除对地故障的中性点非有效接地系统的互感器可在1.9倍额定电压下运行8h。

2.2 中间变压器绕组的连接组为1/1/1/1－12－12－12或1/1/1－12－12。

2.3 互感器型号中带“H”的产品爬电比距≥25mm/kV（按系统最高电压计算）。

2.4 互感器绝缘水平见表1。

（以铭牌参数为准）2.5 互感器的准确级及相对应的电压误差和相角差及工作条件见表2。

2.6 电容分压器的载波耦合电容C及高压电容C1和中压电容C2的电容偏差应不超过其额定值的－5%～+10%，而C1 及C2两者偏差之差不超过5%。

2.7 电容分压器的介质损耗角正切值不大于0.0015。

2.8 互感器符合GB/T4703《电容式电压互感器》、JB/T19749《耦合电容器及电容分压器》、JJG314《测量用电压互感器》、IEC60044-5的要求。

2.9互感器主要技术参数见表3。

表1 互感器绝缘水平kV表2 互感器工作条件及误差限值3. 产品结构和工作原理3.1 产品结构本产品由电容分压器和电磁单元两部分组成。

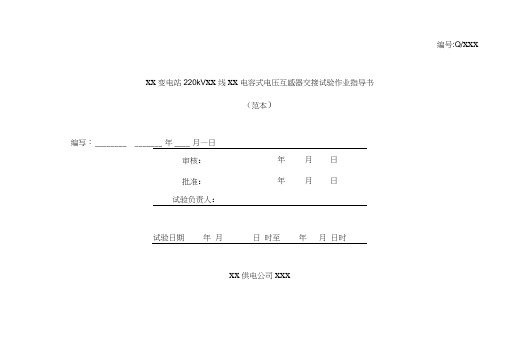

编号:Q/xxx xx变电站220kV xx线xx电容式电压互感器交接试验作业指导书
（范本）
编写：________ _______ 年____ 月—日
xx供电公司xxx
1适用范围
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

本作业指导书适用于XX变电站220kV xx线XX电容式电压互感器现场交接试验2引用文件GB 4703-- 电容式电压互感器
JB/T 8169--1999 耦合电容器及电容分压器
GB 50150 --1992电气装置安装工程电气设备交接试验标准
DL/T 727-- 互感器运行检修导则
3试验前准备工作安排
3. 1准备工作安排
3. 3仪器仪表和工具
3. 4危险点分析
3. 5安全措施
3. 6试验分工
4试验程序
4. 1开工
4. 2试验项目和操作标准
4. 3竣工
5试验总结
6作业指导书执行情况评估
7附录
a.试验接线图
试验记录：
电容式电压互感器绝缘试验记录
标识与编号
试验日期
单位
安装地点
cl C2,CN
4
X
©
2 C 5
-Trk
图1自激法测量C1试验接线图
图2自激法测量C2试验接线图
a X a。

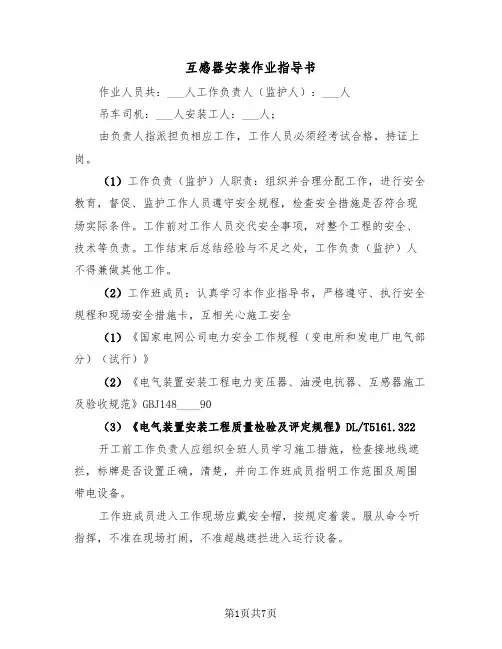

互感器安装作业指导书作业人员共：___人工作负责人（监护人）：___人吊车司机：___人安装工人：___人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。

（1）工作负责（监护）人职责：组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查安全措施是否符合现场实际条件。

工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。

工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。

（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场安全措施卡，互相关心施工安全（1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》（2）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148____90（3）《电气装置安装工程质量检验及评定规程》DL/T5161.322开工前工作负责人应组织全班人员学习施工措施，检查接地线遮拦，标牌是否设置正确，清楚，并向工作班成员指明工作范围及周围带电设备。

工作班成员进入工作现场应戴安全帽，按规定着装。

服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备。

（1）用经纬仪测量其纵、横轴与定位轴线位移应在0~5mm之内垂直度偏差小于L/10且不大于15mm。

（2）核实支架接地件及钢印号的朝向应符合设计要求。

（3）测量互感器支架相间的距离，误差为5mm。

测量互感器支架的垂直高度，误差应在0~10mm之内其同一组互感器支架测量的高度数据基本一致。

（4）测量支架柱顶板的水平度应在0~3mm范围之内。

（5）检查互感器支架的外观，镀锌层脱落涂环氧富锌漆。

镀锌排气孔封堵脱落的重新修补。

高空作业人员安全带系牢（绑扎在上方牢固点）方可作业。

施工人员上下用的梯子应置放稳固，与地面的夹角以60为宜；严禁两人站在同一个梯子上，梯子应设专人扶牢。

（1）根据施工图纸及装相单将互感器搬运到位，放置位置地基密实，搬运过程中轻吊轻放，开箱过程中，注意别损伤箱内部件。

.电容式电压互感器安装使用说明书编号：0TK.466.8926泰开集团山东泰开互感器有限公司2010年04月本使用说明书介绍了该产品的使用用途、使用环境、基本性能以及产品的运输、使用和维护。

1. 概述电容式电压互感器在频率为50Hz的高压及超高压电力系统中，接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号并可兼作电力线路载波耦合装置中的耦合电容器。

1.1 产品型号含义1.2 使用条件互感器为户外装置，安装运行地区的周围空气温度为－40～＋55℃，海拔不超过2000m（海拔超过2000m的产品，根据用户和厂方双方协商，按用户的要求另行制造），风速不大于150km/h，地震烈度不超过8度，无严重污秽、震动和颠簸。

2. 主要规格及参数2.1 互感器可在 1.2倍额定电压下长期运行；用于中性点有效接地系统的互感器可在 1.5倍额定电压下运行30s。

用于无自动切除对地故障的中性点非有效接地系统的互感器可在1.9倍额定电压下运行8h。

2.2 中间变压器绕组的连接组为1/1/1/1－12－12－12或1/1/1－12－12。

2.3 互感器型号中带“H”的产品爬电比距≥25mm/kV（按系统最高电压计算）。

2.4 互感器绝缘水平见表1。

（以铭牌参数为准）2.5 互感器的准确级及相对应的电压误差和相角差及工作条件见表2。

2.6 电容分压器的载波耦合电容C及高压电容C1和中压电容C2的电容偏差应不超过其额定值的－5%～+10%，而C1 及C2两者偏差之差不超过5%。

2.7 电容分压器的介质损耗角正切值不大于0.0015。

2.8 互感器符合GB/T4703《电容式电压互感器》、JB/T19749《耦合电容器及电容分压器》、JJG314《测量用电压互感器》、IEC60044-5的要求。

2.9互感器主要技术参数见表3。

3. 产品结构和工作原理3.1 产品结构本产品由电容分压器和电磁单元两部分组成。

电容分压器由一节或几节电容器串联组成，高压端在电容分压器顶端。

电厂220kV电容式电压互感器作业指导书1总则1.1目的为了加强XXXXXX220kV电容式电压互感器检修技术工作，确保220kV电容式电压互感器检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保220kV电容式电压互感器检修后能安全、可靠地运行。

所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2范围本指导书适用于XXXXXX220kV电容式电压互感器的检修。

2规范性引用文件（含验收标准等）《电容式电压互感器》GB/T 4703—2007《电力变压器、油浸电抗器、互感器施工及验收规范》GB 148—2010《带电设备红外诊断技术应用导则》DL/T 664—1999《电力设备预防性试验规程》DL/T 596—1996《电容式电压互感器运行维护说明书》山东泰开互感器厂《220kV电容式电压互感器检修技术规程》XXXXXX3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

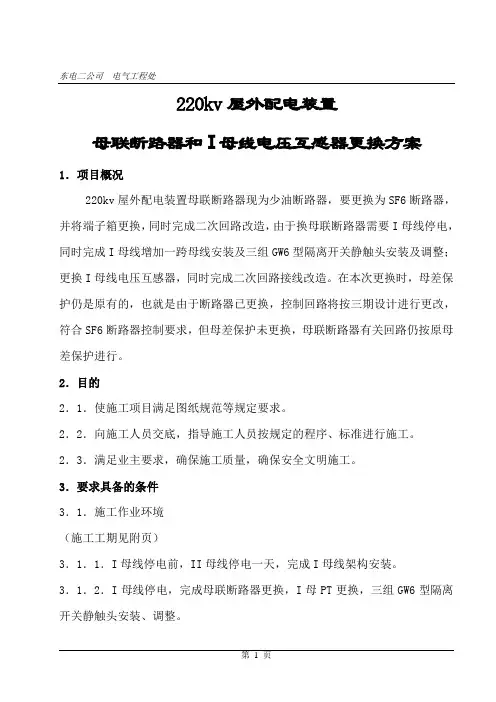

东电二公司电气工程处220kv屋外配电装置母联断路器和Ⅰ母线电压互感器更换方案1．项目概况220kv屋外配电装置母联断路器现为少油断路器，要更换为SF6断路器，并将端子箱更换，同时完成二次回路改造，由于换母联断路器需要I母线停电，同时完成I母线增加一跨母线安装及三组GW6型隔离开关静触头安装及调整；更换I母线电压互感器，同时完成二次回路接线改造。

在本次更换时，母差保护仍是原有的，也就是由于断路器已更换，控制回路将按三期设计进行更改，符合SF6断路器控制要求，但母差保护未更换，母联断路器有关回路仍按原母差保护进行。

2．目的2．1．使施工项目满足图纸规范等规定要求。

2．2．向施工人员交底，指导施工人员按规定的程序、标准进行施工。

2．3．满足业主要求，确保施工质量，确保安全文明施工。

3．要求具备的条件3．1．施工作业环境（施工工期见附页）3．1．1．I母线停电前，II母线停电一天，完成I母线架构安装。

3．1．2．I母线停电，完成母联断路器更换，I母PT更换，三组GW6型隔离开关静触头安装、调整。

东电二公司电气工程处3．1．3．I母线停电期间，2号主变间隔停电一天，完成增加一跨母线及跳线连接。

3．2．相关工序3．2．1．施工人员组成：安全员一人，质检员一人，中级电工8人，初级工12人。

3．2．2．材料设备齐全，施工图完整。

3．2．3．机械设备：25吨汽车吊一台10吨板车一台电焊机一台弯管机一台电动液压钳一台3吨滑车四只开孔器一个四轮拖拉机一辆4．方案确定4．1．拆装断路器使用25吨汽车吊，为保证吊车使用的4.7米安全净距，需要I母线停电。

4．2．增加I母线的跳线连接，下方是2号主变间隔运行设备，为保证安全需要I母线和2号主变间隔同时停电。

4．3．三组隔离开关静触头安装及调整，采用施工人员攀上停电的I母构架上，东电二公司电气工程处在两个架构之间固定一根30米长φ14钢丝绳，钢丝绳距母线50厘米，钢丝绳上挂一个3吨滑车，挂钩上系一根麻绳，滑车的滑轮上带安全绳。
