110kV电磁式电压互感器交接试验作业指导书一、试验背景与目的电磁式电压互感器是电力系统中常用的电气设备，用于测量高压电网中的电压。

为了确保互感器的正常运行和准确测量电压的能力，需要进行交接试验。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保试验的顺利进行。

二、试验设备和工具1. 110kV电磁式电压互感器2. 电源供应设备3. 电压表和电流表4. 多用途电表5. 试验线缆和接线端子6. 保护用具（手套、护目镜等）7. 试验记录表格三、试验准备1. 确认试验设备的型号、规格和技术要求，与供应商进行确认。

2. 检查设备的外观，确保无损坏或异常情况。

3. 检查设备的接线端子，确保接线端子干净、紧固可靠。

4. 检查试验设备的电源供应设备，确保电源的稳定性和可靠性。

5. 准备试验线缆和接线端子，确保线缆和端子的质量和适配性。

四、试验步骤1. 连接电源供应设备和电压表a. 将电源供应设备连接到电磁式电压互感器的电源端子上，并确保连接可靠。

b. 将电压表连接到电磁式电压互感器的输出端子上，并确保连接可靠。

2. 测量电压互感器的空载电压a. 打开电源供应设备，将电压输出调整到额定电压。

b. 使用电压表测量电磁式电压互感器的输出电压，记录测量值。

c. 检查测量值与设备技术要求的允许误差范围是否符合要求。

3. 测量电压互感器的负载特性a. 将负载设备（如电阻箱或电流表）连接到电磁式电压互感器的输出端子上。

b. 调整负载设备的负载值，记录不同负载下的电压和电流值。

c. 根据测量值计算电磁式电压互感器的负载特性参数，并与设备技术要求进行比较。

4. 检查电磁式电压互感器的保护功能a. 断开电源供应设备，断开负载设备的连接。

b. 使用多用途电表测量电磁式电压互感器的绝缘电阻，记录测量值。

c. 检查绝缘电阻是否符合设备技术要求的允许范围。

5. 检查电磁式电压互感器的外观和接线端子a. 仔细检查电磁式电压互感器的外观，确保无损坏或异常情况。

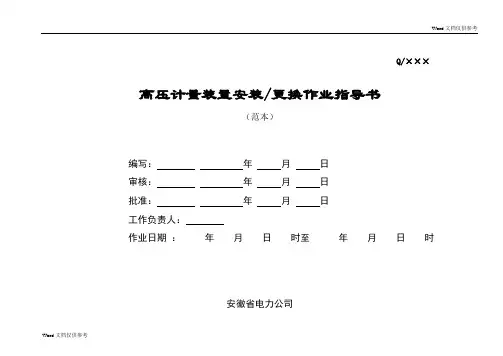

Q/×××高压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 适用范围
本作业指导书适用于XX供电公司变电站及所辖用户高压电能计量装置安装/更换工作。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB1207-1997 电压互感器
GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4 仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估
Word文档仅供参考。

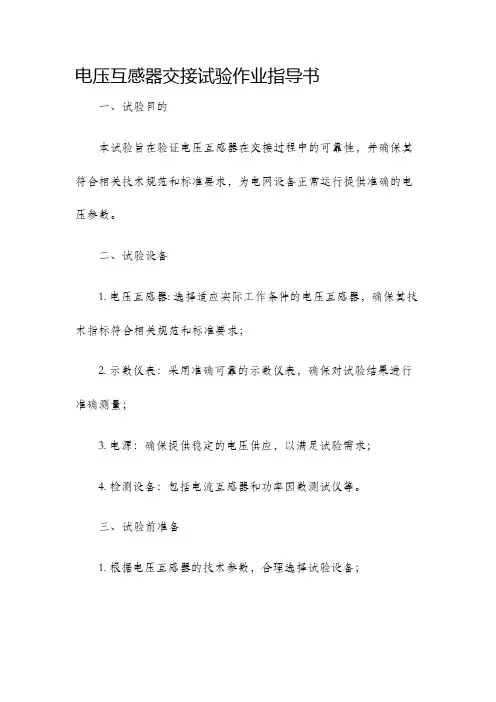

电压互感器交接试验作业指导书一、试验目的本试验旨在验证电压互感器在交接过程中的可靠性，并确保其符合相关技术规范和标准要求，为电网设备正常运行提供准确的电压参数。

二、试验设备1. 电压互感器: 选择适应实际工作条件的电压互感器，确保其技术指标符合相关规范和标准要求；2. 示数仪表：采用准确可靠的示数仪表，确保对试验结果进行准确测量；3. 电源：确保提供稳定的电压供应，以满足试验需求；4. 检测设备：包括电流互感器和功率因数测试仪等。

三、试验前准备1. 根据电压互感器的技术参数，合理选择试验设备；2. 仔细查阅电压互感器的使用说明书，了解其安装、接线和操作要求；3. 对试验设备进行检查，确保其正常工作状态；4. 参照试验规程和标准要求，制定试验计划并进行试验方案讨论。

四、试验步骤1. 安装和接线：根据电压互感器的使用说明书，正确安装和接线；2. 预试验：按照预试验方案进行操作，包括检查电压互感器的绝缘和接触情况，确保其完好无损；3. 校验仪表：使用校验仪表对示数仪表进行校验，确保其准确度符合要求；4. 复测电压互感器：以预设的电压值进行复测，记录示数仪表的读数并与设定值进行比对；5. 电流互感器检测：通过连接电流互感器和功率因数测试仪，检测电压互感器的输出电流和功率因数值；6. 记录数据：记录全部试验数据，并确保数据的准确性和完整性。

五、试验结果分析1. 与预设值比较：分析示数仪表的读数与预设值的差异，判断电压互感器的测量准确度；2. 电流和功率因数分析：根据电流互感器和功率因数测试仪的测试结果，分析电压互感器的输出电流和功率因数值是否在允许范围内；3. 数据处理：根据试验结果进行数据处理，生成试验报告，并进行问题分析和评价。

六、注意事项1. 操作规范：按照相关规范和标准要求进行操作，严禁违规操作；2. 安全防护：在试验中，应严格遵循安全操作规程，确保试验人员的人身安全；3. 试验环境：试验环境应保持干燥、无尘、无腐蚀性气体的特点，确保试验设备正常工作；4. 测量准确度：示数仪表的测量准确度对试验结果影响重大，应定期进行校验；5. 数据保密：试验数据为敏感信息，应妥善保管，并按照相关规定进行保密处理。

作业指导书工程名称：编号：作业项目名称：互感器、避雷器安装编制单位：批准：日期：审核：日期：编写：日期：出版日期：年月版次：第1版目录1.适用范围2.编制依据3.工程概况及工程量4.参加作业人员的资格和要求5.作业所需的机械及主要工器具6.作业前应做的准备工作及条件7.作业程序8.作业方法及质量标准9.工艺要求10.工序交接及成品保护11.安全措施12.文明施工13.安装技术记录1.适用范围适用于110kV互感器、避雷器的安装调整。

2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）2.3《电气装置安装工程质量检验及评定规程 DL/T 5161.1-5161.17-2002》2.4《电力建设安全工作规程》（DL5009.1-92）3.工程概况及工程量3.1工程概况本期建设1*50000KVA变压器53.2工程量3.2.1 本作业指导书内容包括：互感器、避雷器的安装、调整。

3.2.2 主要工作量：4．参加作业人员的资格和要求4．1 作业人员安排：4．2 所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。

4．3 施工组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收缴至班组技术人员。

4．4 所有电气施工人员必须明确施工质量标准和工艺要求，掌握施工规范的技术要求，在组长的指导下认真施工，听从指挥，服从安排，并做好施工安装记录。

4．5 施工助手要具备电气专业的相关知识，能积极主动配合好组长工作，并注意安全。

5. 作业所需的机械及工器具：6. 作业前应做的准备工作及条件6.1 各种检查处理所需工具准备齐全，搬运到位，摆放整齐。

6.2 施工图纸已会审并交底。

6.3 施工场地照明要充足，临时用电符合安全要求。

互感器安装施工方案1 依据标准及技术文件1.1 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。

《电气装置安装工程高压电器施工及验收规范》（避雷器）GBJ147-90。

1.2 《电气装置安装工程电力电气设备交接试验标准》GBJ15050-90。

1.3 《电力建设安全工作规程》（变电所部分）DL5009—3—97。

1.4 《电力生产事故调查规程DL558—94》。

1.5 国家电力公司《电力建设安全健康与环境管理工作规定》。

1.6 供方提供的产品说明书。

1.7 设计图纸。

2 项目实施策划2.1 项目实施前应确认2.1.1 与该项目相关联的紧前工序已经完成，并经中间验收合格及得到监理工程师放行。

2.1.2 确认项目范围（安装位置、台数）。

2.1.3 确认供方提供产品的技术参数、结构、特点的符合性。

2.1.4 确认供方提供产品的完整性（附件、备品）。

2.1.5 确定安装方案。

2.1.6 确定项目实施日期、进度控制计划（横道图或网络图）。

2.1.7 确认顾客及相关方的其他要求。

3 项目实施资源配置3.1 人力资源3.1.1 确定作业组织单位、人员职责。

3.1.2 过程操作应由经过培训、持证的中级以上技术工人担任，其工作负责人应由技术人员或高级技术工人担任。

3.1.3 操作人员数量配置应保证该项目有效实施。

3.2 技术资源373.2.1 过程应获得表述产品特性的信息（产品说明书、施工图纸）。

3.2.2 项目质量计划（施工组织设计、作业方案）。

3.2.3 作业指导书。

3.2.4 作业技术交底：a) 项目总交底应在项目实施前3天进行；b) 技术交底应具有实施证据。

3.2.5 安全措施3.2.5.1 进入现场作业区的人员必须正确佩带安全帽，正确使用个人劳动防护用品。

3.2.5.2 对参加项目施工的作业人员，在作业前必须进行安全技术交底。

3.2.5.3 所使用的工器具，都应符合技术标准，并应在使用前进行外观检查，不合格者严禁使用。

英山过路滩110KV变电站主变压器安装施工方案过路滩110KV变电站一期安装主变压器一台（50000KVA,由于主变压器安装工作工作量大，工序复杂。

为使安装工作在确保安全、进度、质量的前提下顺利完成，特制定安装作业指导书供现场作业班组遵照执行。

1 .施工内容主变压器1台：型号：SZ11-50000/110,电压等级：110±8*1.25%/10KV,接线组别：YN,D1102 .安装前的准备工作：工器具、材料准备：真空滤油机1台。

干湿温度计一只。

油柜1个。

防雨、尘塑料布、白布、棉纱等足够。

其他常用工器具。

开箱验收按装箱单验收所列各项是否齐全，并收集好各种资判（包括配件合格证）；将表计、气体继电器、压力释放阀、测温装置及其它小型配件放于干燥的室内。

检查油箱各密封处是否有渗漏油现象，如有应作好标记充油套管的油位应正常，无渗油，瓷体无损伤。

根据冲出记录仪来检查设备在运输和装卸中的受冲击情况。

取变压器本体及油柜中油样分别进行油试验和化验。

3 .变压器安装：新主变现场核对变压器本体进行吊罩检查。

本体及附件安装根据厂家资料确定钟罩沿瓦斯继电器管道方向是否有升高坡度，如没有，应调整轨道水平，以确保种罩顶沿气体继电器方向有1-1.5%的升高坡度。

所有法兰连接处应用专用耐油密封垫（圈）密封，法兰连接面应平整、清洁，密封垫应擦拭干净；密封垫的压缩量不宜超过其厚度的1/3。

有载调压开关的操动机构、电动机、传动齿轮和连杆应固定牢靠，且操作灵活，无卡阻现象，转动部分的接触处应涂润滑脂；位置指示器应动作正常，指示正确；切换装置在极限位置时，具机械连锁与极限开关的电气连锁动作应正确。

储油柜在安装时胶囊沿长度方向应与储油柜的长轴保持平行，不应扭曲，胶囊口的密封应良好，呼吸应通畅；油位表动作应灵活，油位表的指示必须与储油柜的真实油位相符，油位表的信号接点位置正确。

浮简式油位表安装时应注意调好定位块。

升高座安装前，应先完成电流互感器的试验，检查端子板应无渗油现象；安装时CT铭牌面向油箱外侧，放气塞位置应在升高座最高处。

互感器安装作业指导书作业人员共：___人工作负责人（监护人）：___人吊车司机：___人安装工人：___人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。

（1）工作负责（监护）人职责：组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查安全措施是否符合现场实际条件。

工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。

工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。

（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场安全措施卡，互相关心施工安全（1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》（2）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148____90（3）《电气装置安装工程质量检验及评定规程》DL/T5161.322开工前工作负责人应组织全班人员学习施工措施，检查接地线遮拦，标牌是否设置正确，清楚，并向工作班成员指明工作范围及周围带电设备。

工作班成员进入工作现场应戴安全帽，按规定着装。

服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备。

（1）用经纬仪测量其纵、横轴与定位轴线位移应在0~5mm之内垂直度偏差小于L/10且不大于15mm。

（2）核实支架接地件及钢印号的朝向应符合设计要求。

（3）测量互感器支架相间的距离，误差为5mm。

测量互感器支架的垂直高度，误差应在0~10mm之内其同一组互感器支架测量的高度数据基本一致。

（4）测量支架柱顶板的水平度应在0~3mm范围之内。

（5）检查互感器支架的外观，镀锌层脱落涂环氧富锌漆。

镀锌排气孔封堵脱落的重新修补。

高空作业人员安全带系牢（绑扎在上方牢固点）方可作业。

施工人员上下用的梯子应置放稳固，与地面的夹角以60为宜；严禁两人站在同一个梯子上，梯子应设专人扶牢。

（1）根据施工图纸及装相单将互感器搬运到位，放置位置地基密实，搬运过程中轻吊轻放，开箱过程中，注意别损伤箱内部件。

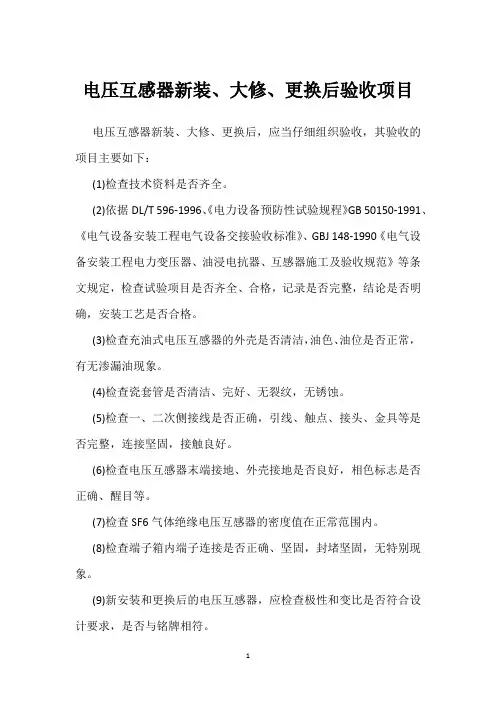

电压互感器新装、大修、更换后验收项目
电压互感器新装、大修、更换后，应当仔细组织验收，其验收的项目主要如下：
(1)检查技术资料是否齐全。

(2)依据DL/T 596-1996、《电力设备预防性试验规程》GB 50150-1991、《电气设备安装工程电气设备交接验收标准》、GBJ 148-1990《电气设备安装工程电力变压器、油浸电抗器、互感器施工及验收规范》等条文规定，检查试验项目是否齐全、合格，记录是否完整，结论是否明确，安装工艺是否合格。

(3)检查充油式电压互感器的外壳是否清洁，油色、油位是否正常，有无渗漏油现象。

(4)检查瓷套管是否清洁、完好、无裂纹，无锈蚀。

(5)检查一、二次侧接线是否正确，引线、触点、接头、金具等是否完整，连接坚固，接触良好。

(6)检查电压互感器末端接地、外壳接地是否良好，相色标志是否正确、醒目等。

(7)检查SF6气体绝缘电压互感器的密度值在正常范围内。

(8)检查端子箱内端子连接是否正确、坚固，封堵坚固，无特别现象。

(9)新安装和更换后的电压互感器，应检查极性和变比是否符合设计要求，是否与铭牌相符。
