实验八：9.2微带缝隙天线设计
（自我认为仿真的最好的一个）
一、设计要求
设计一个微带缝隙天线，工作频率为3.75 GHz，采用内部端口馈电，开放边界条件(即基板处于空气中)。
基板的介电常数为2.33，厚度为30 mil，金属导带厚度为0.7 mil.
要求:建立天线的电磁结构模型，设计匹配网络使天线取得最大辐射功率。
对天线进行电磁仿真分析，观察电流及电场的分布情况。
记录微带天线的模型图、匹配电路图，以及名项电磁分析结果。
二、实验仪器
硬件：PC
软件：AWR软件
三、设计步骤
1、绘制缝隙天线
2、添加匹配结构
3、查看网格剖分
4、查看电流、电场分布
四、数据记录及分析
设置mil单位需要把Metric units去掉勾选！
1、绘制缝隙天线
测量天线反射特性：
在圆图中，S11参数距圆图中心很远，在矩形图中S11参数不到-10db，说明反射特性很差，还需要对天线进行匹配，使其能有最大辐射功率。
2、添加匹配结构
然后进行匹配调节：
这部分我觉得是这个实验我做的最后的一个部分！
进行匹配后，圆图S11在3.75Ghz时，非常接近圆心，x=-1.354×10^-5；在矩形图频率为3.75Ghz时，S11参数为-88.44dB。
3、查看网格剖分
4、查看电流、电场分布电流分布：
电场分布：。
微带缝隙天线原理微带缝隙天线是一种常见的天线结构，常用于微波通信和无线通信系统中。
它是一种紧凑、低剖面的天线设计，具有优异的性能和灵活的安装方式。
本文将从原理、结构和应用三个方面介绍微带缝隙天线。
一、原理微带缝隙天线的原理基于微带线的共振效应和辐射效应。
它由一块导电衬底、一层介质材料和一条导电缝隙构成。
当微带线处于共振状态时，导电缝隙处会产生电流分布，进而产生电磁波辐射。
微带缝隙天线的工作频率取决于导电缝隙的长度和宽度，并且可以通过调整这些参数来满足不同频段的通信需求。
二、结构微带缝隙天线的结构相对简单，一般由导电衬底、介质材料和导电缝隙组成。
导电衬底一般采用金属材料，如铜或铝，用于提供天线的支撑和导电功能。
介质材料一般采用绝缘材料，如FR4或聚酰亚胺，用于隔离导电衬底和导电缝隙，并提供电磁场的传输介质。
导电缝隙是微带缝隙天线的关键部分，它的长度和宽度直接影响天线的工作频率和辐射特性。
三、应用微带缝隙天线广泛应用于无线通信系统中，包括手机、无线局域网、卫星通信等。
由于微带缝隙天线具有紧凑、低剖面的特点，适合于集成在小型设备中。
此外，它的工作频率范围广泛，可以满足不同频段的通信需求。
另外，微带缝隙天线还具有较好的辐射特性和阻抗匹配能力，能够提供稳定的信号传输和接收性能。
总结微带缝隙天线是一种紧凑、低剖面的天线设计，具有优异的性能和灵活的安装方式。
它的原理基于微带线的共振效应和辐射效应，结构简单，由导电衬底、介质材料和导电缝隙组成。
微带缝隙天线广泛应用于无线通信系统中，适用于手机、无线局域网、卫星通信等领域。
通过调整导电缝隙的参数，可以实现不同频段的通信需求。
微带缝隙天线的应用将进一步推动无线通信技术的发展，为人们的通信需求提供更好的解决方案。

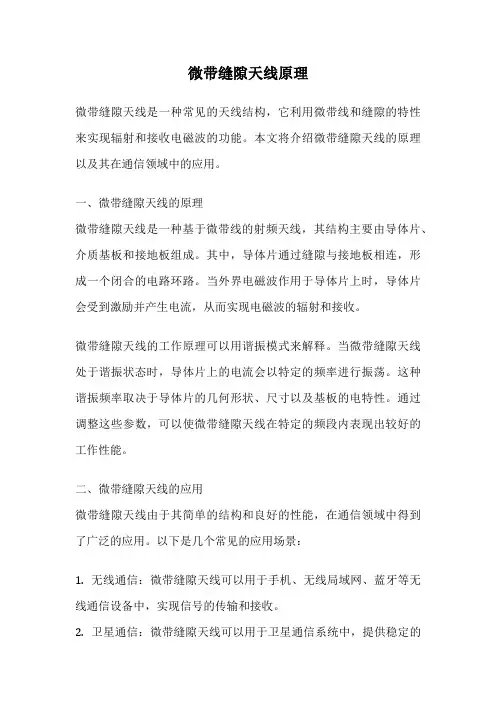

微带缝隙天线原理微带缝隙天线是一种常见的天线结构，它利用微带线和缝隙的特性来实现辐射和接收电磁波的功能。
本文将介绍微带缝隙天线的原理以及其在通信领域中的应用。
一、微带缝隙天线的原理微带缝隙天线是一种基于微带线的射频天线，其结构主要由导体片、介质基板和接地板组成。
其中，导体片通过缝隙与接地板相连，形成一个闭合的电路环路。
当外界电磁波作用于导体片上时，导体片会受到激励并产生电流，从而实现电磁波的辐射和接收。
微带缝隙天线的工作原理可以用谐振模式来解释。
当微带缝隙天线处于谐振状态时，导体片上的电流会以特定的频率进行振荡。
这种谐振频率取决于导体片的几何形状、尺寸以及基板的电特性。
通过调整这些参数，可以使微带缝隙天线在特定的频段内表现出较好的工作性能。
二、微带缝隙天线的应用微带缝隙天线由于其简单的结构和良好的性能，在通信领域中得到了广泛的应用。
以下是几个常见的应用场景：1. 无线通信：微带缝隙天线可以用于手机、无线局域网、蓝牙等无线通信设备中，实现信号的传输和接收。
2. 卫星通信：微带缝隙天线可以用于卫星通信系统中，提供稳定的信号传输和接收能力。
3. 雷达系统：微带缝隙天线可以用于雷达系统中，实现目标的探测和跟踪功能。
4. 航空航天：微带缝隙天线可以用于航空航天领域，实现飞机和卫星的通信需求。
5. 军事通信：微带缝隙天线可以用于军事通信系统中，提供安全可靠的通信保障。
三、微带缝隙天线的优势与传统的天线相比，微带缝隙天线具有以下优势：1. 尺寸小巧：微带缝隙天线采用微带线作为辐射元件，具有尺寸小巧的特点，适用于对天线体积有限的场景。
2. 制作简单：微带缝隙天线的制作工艺相对简单，成本低廉，适合大规模生产。
3. 宽带性能：微带缝隙天线在一定频段内具有较好的工作性能，能够实现宽带通信需求。
4. 方向性辐射：微带缝隙天线具有一定的方向性辐射特性，可以实现特定方向的信号传输和接收。
微带缝隙天线是一种基于微带线的射频天线，利用导体片和缝隙的特性实现电磁波的辐射和接收。
微带天线的定义：在有金属接地板的介质基片上沉积或贴附所需形状金属条、片构成的微波天线。
它利用微带线或同轴线馈线馈电，在导体贴片与接地板之间激励器射频电磁场，并通过贴片四周与接地板间的缝隙向外辐射。
因此，微带天线也可以看作为一种缝隙天线。
通常介质基片的厚度与波长相比是很小的，因而它实现了一维小型化，属于电小天线的一类。
微带天线的结构：微带天线是由一块厚度远小于波长的介质板（称为介质基片）和（用印刷电路或微波集成技术）覆盖在它的两面上的金属片构成。
其中一片金属片完全覆盖介质板的一面，称为接地板，另一金属板的尺寸可以和波长相比拟，称为辐射元，辐射元的形状可以是方形、矩形、圆形、椭圆形等等。
微带天线的分类：（1）微带贴片天线导体贴片一般是规则形状的面积单元，如矩形、圆形或或圆形薄片等。
（2）微带振子天线天线同微带贴片天线相似，贴片是窄长条形的薄片振子（偶极子）。
（3）微带线型天线利用微带的某种形变（如弯曲、直角弯头等）来形成辐射。
（4）微带缝隙天线利用开在地板上的缝隙，由介质基片另一侧的微带线或其他馈线（如槽线）对其馈电。
微带天线的馈电技术对微带天线的激励方式主要分为两大类：直接馈电法和间接馈电法。
直接与贴片相接触的方法称之为直接馈电法，目前普遍采用的有同轴背馈法和微带线侧馈法。
与贴片无接触的激励方法就是间接馈电法，此类方法主要有：电磁耦合法，缝隙耦合法和共面波导馈电法等。
馈电技术直接影响到天线的阻抗特性，所以也是天线设计中的一个重要组成部分。
微带天线工作原理——辐射机理：贴片尺寸为a ×b,介质基片厚度为h 。
微带贴片可看作为宽a 长b 的一段微带传输线，其终端（a 边）处因为呈现开路，将形成电压波腹。
一般取b ≈m λ/2 ，m λ 为微带线上波长。
于是另一端（a 边）处也呈电压波腹。
电场可近似表达为（设沿贴片宽度和基片厚度方向电场无变化） E z =0E )b /(cos x π 天线的辐射由贴片四周与接地板间的窄缝形成。

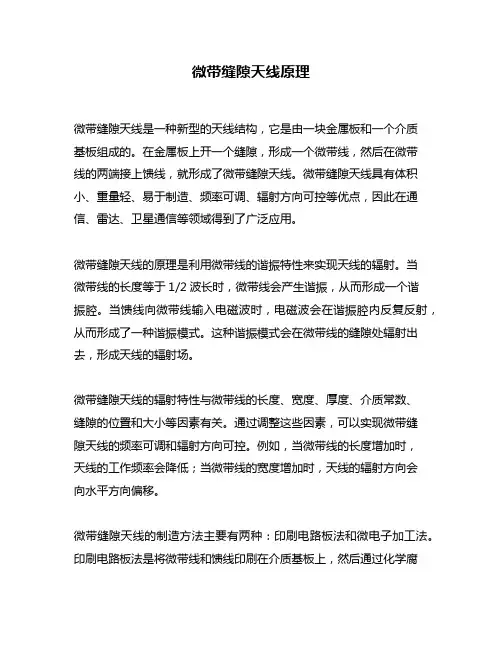

微带缝隙天线原理微带缝隙天线是一种新型的天线结构，它是由一块金属板和一个介质基板组成的。
在金属板上开一个缝隙，形成一个微带线，然后在微带线的两端接上馈线，就形成了微带缝隙天线。
微带缝隙天线具有体积小、重量轻、易于制造、频率可调、辐射方向可控等优点，因此在通信、雷达、卫星通信等领域得到了广泛应用。
微带缝隙天线的原理是利用微带线的谐振特性来实现天线的辐射。
当微带线的长度等于1/2波长时，微带线会产生谐振，从而形成一个谐振腔。
当馈线向微带线输入电磁波时，电磁波会在谐振腔内反复反射，从而形成了一种谐振模式。
这种谐振模式会在微带线的缝隙处辐射出去，形成天线的辐射场。
微带缝隙天线的辐射特性与微带线的长度、宽度、厚度、介质常数、缝隙的位置和大小等因素有关。
通过调整这些因素，可以实现微带缝隙天线的频率可调和辐射方向可控。
例如，当微带线的长度增加时，天线的工作频率会降低；当微带线的宽度增加时，天线的辐射方向会向水平方向偏移。
微带缝隙天线的制造方法主要有两种：印刷电路板法和微电子加工法。
印刷电路板法是将微带线和馈线印刷在介质基板上，然后通过化学腐蚀或机械加工的方式制作出缝隙。
微电子加工法是利用微电子加工技术在介质基板上制作出微带线和缝隙，然后再将馈线连接上去。
这两种方法都具有制造简单、成本低廉的优点。
总之，微带缝隙天线是一种体积小、重量轻、易于制造、频率可调、辐射方向可控的新型天线结构。
它的原理是利用微带线的谐振特性来实现天线的辐射。
通过调整微带线的长度、宽度、厚度、介质常数、缝隙的位置和大小等因素，可以实现微带缝隙天线的频率可调和辐射方向可控。
微带缝隙天线的制造方法主要有印刷电路板法和微电子加工法。
