数字电视机顶盒的原理与结构

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它在数字电视领域起着重要的作用。

它通过将数字电视信号转换为摹拟信号，使用户能够在普通电视上观看高清晰度的数字电视节目。

本文将详细介绍机顶盒的工作原理。

一、数字电视信号的接收与传输数字电视信号通过地面、卫星或者有线电视等方式传输到用户家中。

机顶盒通过天线、卫星接收器或者有线电视输入口接收这些信号。

接收到的信号经过解码处理后，转换成可供电视机显示的摹拟信号。

二、信号解码和解密机顶盒内部包含了解码芯片和解密芯片。

解码芯片负责将接收到的数字信号解码成视频和音频信号，以及其他数据信号。

解密芯片用于解密有加密保护的节目，以确保用户能够观看到授权的节目。

三、视频和音频信号处理解码后的视频信号经过处理后，转换成适合电视机显示的摹拟信号。

这些处理包括去噪、增加对照度和亮度等。

音频信号也经过处理后，输出到电视机的音频输入端口。

四、用户界面和交互功能机顶盒还具实用户界面和交互功能，以方便用户操作和享受更多的服务。

用户界面通常通过遥控器进行操作，可以选择频道、调整音量、设置语言和字幕等。

此外，机顶盒还支持互联网接入，用户可以通过机顶盒访问各种在线内容，如视频点播、网络游戏和应用程序等。

五、网络连接和数据传输机顶盒通常具有以太网接口或者无线网络功能，可以连接到家庭局域网或者互联网。

这样，用户可以通过机顶盒访问互联网上的各种资源和服务。

同时，机顶盒也可以通过网络接收和传输数据，如电子邮件、天气预报和即时新闻等。

六、高清晰度和多媒体功能机顶盒支持高清晰度的数字电视节目播放，可以提供更清晰、更逼真的画面和音效。

同时，机顶盒还支持多媒体功能，如播放音乐、观看照片和录制视频等。

七、硬件和软件结构机顶盒的硬件结构包括主板、处理器、内存、存储器和各种接口。

主板是机顶盒的核心部件，负责连接和控制其他硬件组件。

处理器是机顶盒的计算核心，负责处理各种数据和信号。

内存用于暂时存储数据和程序，存储器用于存储用户数据和系统软件。

数字电视机顶盒的原理
数字电视机顶盒是一种能够接收数字电视信号并将其转换为模拟电视信号输出的设备。

其工作原理如下：
1. 信号接收：数字电视机顶盒通过天线或有线电视网络接收数字电视信号，这些信号是由卫星、有线电视网络或地面数字电视信号发射塔传输的。

2. 信号解码：数字电视信号被接收后，经过解码器解码。

解码器能够解析数字信号中的音频、视频、字幕等不同的编码格式，并将其转换为模拟信号。

3. 分发信号：解码后的模拟信号被传送到电视机或显示设备，通过视频输出端口连接。

4. 信号控制：数字电视机顶盒通常还具备电子节目指南（EPG）功能，允许用户在电视屏幕上方便地浏览和选择不同的频道和节目。

用户还可以通过遥控器控制机顶盒的各种功能，例如频道切换、音量调节等。

5. 辅助功能：一些数字电视机顶盒还具备其他附加功能，例如录制节目、暂停和回放功能，使用户能够根据自己的需求随时观看电视节目。

总之，数字电视机顶盒通过接收、解码和转换数字电视信号为模拟信号的方式，将高清晰度的数字电视节目传送到普通模拟电视机或显示设备上，为用户提供更好的视听体验。

深入了解数字机顶盒的结构和工作原理数字机顶盒接收各种传输介质来的各种数据信息和数字信号，通过解码技术、音视频编码技术解、解调技术和复用技术，可以在模拟信号电视机上收看精彩的数字电视节目和各种有用数据信息。

以有线数字机顶盒为例，它的工作原理是：有线数字机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。

信号源是在进入客户的有线电视网络前要完成两级的编码，一级是视频、音频信号的信源编码流，另一级是传输用的数字信道编码流。

另外还要跟前端相应，接收端的机顶盒首先从传输层提取数字信道编码信号，完成数字信道的解调，其次是还原压缩的信号源编码信号，恢复原始视频、音频流，同时可以完成各种数据接收和解析。

根据国家互联网信息和广电数字电视要求，一个数字机顶盒的硬件结构是由数字信号处理(信源解码和信道解码)、控制部件和机顶盒接口等几大部分组成的。

数字机顶盒从功能上看是电视机和计算机的混合产物，但它们的内部结构和原理却不一样，从应用操作和信号处理上看，机顶盒应包括以下几个层次：(1）机顶盒的输出接口：包括模拟信号的音频和视频接口、数据接口、数字视音频接口、鼠标、键盘等。

(2）机顶盒用户层：包括电子节目表、浏览器、有条件接收、服务信息、遥控、数据解码、图形用户界面。

(3）机顶盒节目层：包括MPEG/AC—3音频解码、MPEG—2视频解码。

(4）机顶盒传输层：包括解复用技术，它把传输流分成数据包、音频和视频。

(5）机顶盒连接层和物理层：包括VSB解，OFDM、QAM、QPSK、调高频调谐器等交织解码。

数字机顶盒的工作原理:第一、机顶盒的高频头接收来自广电有线网络的高频信号，然后通过QAM解调器来完成信道的解码，再从载波中分离出包含视频、音频信号和其它数据信息的传送流。

第二、在传送流中一般都会包含多个视频流、音频流和一些其它的数据信息。

第三、机顶盒里的解复用器则用来区分不同的数字电视节目，提取相应的视、音频流和数据流，送入MPEG－2解码器和对应的解析软件，然后完成数字信息的还原过程。

机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备，它将数字电视信号转换为可供电视机显示的模拟信号。

机顶盒通过接收卫星、有线或无线电视信号，并将其解码成可视化的内容，使用户能够观看高质量的数字电视节目。

一、机顶盒的组成部分1. 接收器：机顶盒通过接收器接收卫星、有线或无线电视信号。

接收器可以是卫星天线、有线电视线或无线电波接收器。

2. 解码器：接收到的数字信号需要经过解码器进行解码，以便将数字信号转换为模拟信号，供电视机显示。

3. 处理器：机顶盒内部装有一种称为处理器的芯片，用于处理和控制接收到的信号。

处理器负责解码、解密和处理视频、音频和其他数据。

4. 存储器：机顶盒中还包含存储器，用于存储操作系统、应用程序、电视节目、电影、音乐和其他媒体内容。

5. 输入输出接口：机顶盒通过各种输入输出接口与其他设备进行连接，例如电视机、音频设备、视频设备、外部存储设备等。

二、机顶盒的工作原理1. 信号接收：机顶盒通过接收器接收卫星、有线或无线电视信号。

接收器将信号传输到机顶盒的解码器。

2. 信号解码：解码器对接收到的数字信号进行解码，将其转换为模拟信号，以便电视机可以显示。

3. 数据处理：机顶盒的处理器对解码后的信号进行处理，包括视频和音频数据的分离、解密、解压缩等操作。

4. 显示输出：处理后的视频信号通过输出接口传输到电视机，音频信号通过音频输出接口传输到音响设备，以实现高质量的音视频输出。

5. 用户交互：机顶盒还具有用户交互功能，可以通过遥控器或其他输入设备进行操作，例如切换频道、调整音量、访问电子节目指南、点播电影等。

三、机顶盒的应用1. 数字电视：机顶盒是数字电视的重要组成部分，通过接收和解码数字电视信号，使用户能够观看高清晰度、高质量的数字电视节目。

2. 互联网电视：现代机顶盒还具有互联网功能，可以通过网络连接访问各种在线视频、音乐、游戏等内容，实现互联网电视的功能。

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它可以将数字信号转换为可视化的图像和声音。

机顶盒通过与电视机的连接，使用户可以收看更多的频道和内容，提供更好的观看体验。

一、机顶盒的基本组成1. 主板：机顶盒的核心部件，负责控制整个设备的运行和信号处理。

2. CPU：中央处理器，负责处理和解码数字信号，确保信号的稳定和流畅。

3. 存储器：用于存储操作系统、软件和数据，保证机顶盒的正常运行。

4. 解码器：负责将数字信号解码成可视化的图像和声音，提供高清晰度的观看效果。

5. 输入输出接口：用于连接电视、音频设备、网络等外部设备，实现信号传输和数据交互。

6. 电源：提供机顶盒所需的电能，保证设备的正常工作。

二、机顶盒的工作原理1. 信号接收：机顶盒通过天线或有线电视接收器接收数字电视信号，将信号传输到主板。

2. 信号解码：主板接收到信号后，将信号传递给CPU进行解码处理。

CPU根据信号的编码方式，将数字信号解码成可视化的图像和声音。

3. 图像处理：解码后的图像信号经过图像处理器的处理，包括去噪、增强、调节亮度和对比度等，以提供更清晰、更鲜艳的图像效果。

4. 声音处理：解码后的声音信号经过声音处理器的处理，包括去噪、均衡、环绕声效果等，以提供更真实、更立体的声音效果。

5. 用户交互：机顶盒通过遥控器或其他输入设备接收用户的操作指令，用户可以通过菜单、频道列表等界面进行频道切换、节目选择、设置调整等操作。

6. 数据传输：机顶盒通过网络接口连接互联网，可以进行在线观看、点播、下载等功能。

同时，机顶盒还支持USB接口和SD卡插槽，可以通过外部存储设备播放本地媒体文件。

7. 信号输出：机顶盒将解码后的图像和声音信号通过HDMI、AV等接口输出到电视机或音频设备，用户可以通过电视机或音频设备进行观看和听取。

三、机顶盒的优势和应用1. 多频道选择：机顶盒可以接收更多的频道信号，用户可以根据自己的喜好选择观看的节目。

机顶盒的工作原理简介机顶盒，又称为数字电视机顶盒，是一种用于接收和解码数字电视信号的设备。

它可以将数字电视信号转换为可供电视机显示的图象和声音。

机顶盒的工作原理涉及到信号接收、解码、处理和输出等多个方面。

一、信号接收机顶盒首先通过天线或者有线电视信号输入端口接收数字电视信号。

天线接收到的信号是通过空中传输的地面数字电视信号，而有线电视信号则是通过有线电视网络传输的信号。

机顶盒通过内置的调谐器将接收到的信号转换为基带信号。

二、解码接收到的数字电视信号是经过压缩编码的，机顶盒需要对其进行解码才干还原成可识别的图象和声音。

机顶盒内部包含了多种解码器，如视频解码器和音频解码器。

视频解码器可以解码压缩后的视频信号，将其转换为电视机可以显示的图象。

音频解码器则可以解码压缩后的音频信号，将其转换为电视机可以播放的声音。

三、处理解码后的图象和声音信号需要经过处理才干得到更好的显示效果。

机顶盒内部的处理器可以对图象进行去噪、锐化、色采校正等处理，以提高图象质量。

同时，处理器还可以对声音进行音频增强、音效处理等操作，以提供更好的听觉体验。

四、输出处理后的图象和声音信号通过机顶盒的输出接口传输到电视机上进行显示。

常见的输出接口包括HDMI、AV、光纤等。

HDMI接口可以传输高清图象和音频信号，保证了最佳的观影效果。

AV接口则可以传输标清图象和音频信号。

光纤接口可以传输高品质的音频信号。

除了基本的信号接收、解码、处理和输出功能，现代的机顶盒还具备了更多的功能和特点。

例如，一些机顶盒内置了硬盘或者支持外接存储设备，可以实现录制电视节目、时移播放等功能。

还有一些机顶盒支持网络连接，可以通过互联网观看网络视频、浏览网页等。

此外，一些机顶盒还支持智能语音控制、手机投屏等功能，提供更便捷的操作方式。

总结起来，机顶盒的工作原理包括信号接收、解码、处理和输出等多个环节。

通过这些环节，机顶盒可以将数字电视信号转换为电视机可以显示的图象和声音。

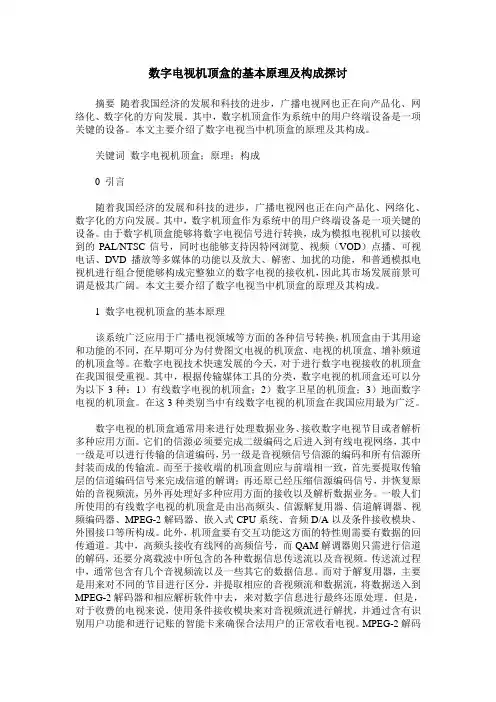

数字电视机顶盒的基本原理及构成探讨摘要随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。

其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。

本文主要介绍了数字电视当中机顶盒的原理及其构成。

关键词数字电视机顶盒；原理；构成0 引言随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。

其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。

由于数字机顶盒能够将数字电视信号进行转换，成为模拟电视机可以接收到的PAL/NTSC信号，同时也能够支持因特网浏览、视频（VOD）点播、可视电话、DVD播放等多媒体的功能以及放大、解密、加扰的功能，和普通模拟电视机进行组合便能够构成完整独立的数字电视的接收机，因此其市场发展前景可谓是极其广阔。

本文主要介绍了数字电视当中机顶盒的原理及其构成。

1 数字电视机顶盒的基本原理该系统广泛应用于广播电视领域等方面的各种信号转换，机顶盒由于其用途和功能的不同，在早期可分为付费图文电视的机顶盒、电视的机顶盒、增补频道的机顶盒等。

在数字电视技术快速发展的今天，对于进行数字电视接收的机顶盒在我国很受重视。

其中，根据传输媒体工具的分类，数字电视的机顶盒还可以分为以下3种：1）有线数字电视的机顶盒；2）数字卫星的机顶盒；3）地面数字电视的机顶盒。

在这3种类别当中有线数字电视的机顶盒在我国应用最为广泛。

数字电视的机顶盒通常用来进行处理数据业务、接收数字电视节目或者解析多种应用方面。

它们的信源必须要完成二级编码之后进入到有线电视网络，其中一级是可以进行传输的信道编码，另一级是音视频信号信源的编码和所有信源所封装而成的传输流。

而至于接收端的机顶盒则应与前端相一致，首先要提取传输层的信道编码信号来完成信道的解调；再还原已经压缩信源编码信号，并恢复原始的音视频流，另外再处理好多种应用方面的接收以及解析数据业务。

一般人们所使用的有线数字电视的机顶盒是由出高频头、信源解复用器、信道解调器、视频编码器、MPEG-2解码器、嵌入式CPU系统、音频D/A以及条件接收模块、外围接口等所构成。

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它将数字信号转换为可供电视机显示的图像和声音。

机顶盒通常由硬件和软件两部分组成，下面将详细介绍机顶盒的工作原理。

一、硬件部分1. 接收器：机顶盒的接收器负责接收来自卫星、有线或地面数字信号源的信号。

接收器通常包括一个天线接口或电缆接口，用于连接到信号源。

2. 解码器：接收到的数字信号需要经过解码器进行解码。

解码器使用特定的解码算法将数字信号转换为可供电视机识别和显示的图像和声音。

3. 处理器：机顶盒的处理器是整个系统的核心部分，它负责处理信号解码、图像处理、音频处理等任务。

处理器通常采用高性能的芯片，以确保流畅的信号处理和良好的用户体验。

4. 存储器：机顶盒需要存储一些系统软件和数据，以及用户的个人设置和频道列表等信息。

存储器通常包括闪存和RAM，用于存储和读取数据。

5. 输入输出接口：机顶盒通常具有多种输入输出接口，以便与其他设备进行连接。

常见的接口包括HDMI、USB、以太网等，用于连接电视机、外部存储设备、网络等。

二、软件部分1. 操作系统：机顶盒的操作系统是控制整个系统运行的核心软件。

操作系统负责管理硬件资源、运行应用程序、处理用户输入等。

常见的机顶盒操作系统有Android TV、Linux等。

2. 用户界面：机顶盒的用户界面是用户与设备进行交互的界面。

用户界面通常由菜单、图标、遥控器等组成，用户可以通过遥控器选择频道、调整音量、设置等。

3. 应用程序：机顶盒通常内置了一些应用程序，如视频播放器、音乐播放器、游戏等。

用户可以通过应用程序观看视频、听音乐、玩游戏等。

4. 网络连接：机顶盒可以通过有线或无线网络连接到互联网，以获取更多的内容和服务。

网络连接使用户可以通过机顶盒观看在线视频、浏览网页、使用社交媒体等。

5. EPG电子节目指南：机顶盒通常提供电子节目指南，用户可以通过它查看当前和未来的节目信息，并选择他们想观看的节目。

机顶盒的工作原理简介机顶盒是一种用于收看电视节目的设备，它通过接收和解码电视信号，将其转化为可供电视机显示的图象和声音。

在本文中，我们将详细介绍机顶盒的工作原理。

一、机顶盒的基本构成机顶盒普通由以下几个部份组成：1. 接收器：用于接收来自卫星、有线电视或者地面数字电视信号的天线或者电缆。

2. 解码器：用于解码接收到的数字电视信号，将其转化为可供电视机显示的图象和声音。

3. 处理器：负责处理解码后的信号，并控制机顶盒的其他功能。

4. 存储器：用于存储电视节目、应用程序和其他数据。

5. 输入输出接口：用于连接机顶盒与电视机、音响系统和其他外部设备。

二、机顶盒的工作原理机顶盒的工作原理可以分为以下几个步骤：1. 信号接收：机顶盒通过接收器接收来自卫星、有线电视或者地面数字电视信号的天线或者电缆。

2. 信号解码：接收到的信号经过解码器进行解码，将数字信号转化为可供电视机显示的图象和声音。

3. 信号处理：解码后的信号由处理器进行处理，包括调整图象和声音的亮度、对照度、音量等参数。

4. 存储和缓存：机顶盒内置存储器用于存储电视节目、应用程序和其他数据。

此外，机顶盒还会对即将播放的节目进行缓存，以确保流畅的播放体验。

5. 用户交互：机顶盒通过输入输出接口与用户进行交互，用户可以通过遥控器或者其他输入设备选择节目、调整音量等。

6. 外部设备连接：机顶盒可以通过输入输出接口与电视机、音响系统和其他外部设备连接，以扩展功能或者提供更好的音视频体验。

三、机顶盒的应用领域机顶盒广泛应用于以下几个领域：1. 有线电视：机顶盒可以接收有线电视信号，并将其转化为可供电视机显示的图象和声音。

2. 卫星电视：机顶盒可以接收卫星电视信号，并将其转化为可供电视机显示的图象和声音。

3. 地面数字电视：机顶盒可以接收地面数字电视信号，并将其转化为可供电视机显示的图象和声音。

4. 互联网电视：一些机顶盒还具有互联网接入功能，用户可以通过机顶盒观看在线视频、浏览网页等。

机顶盒的工作原理简介标题：机顶盒的工作原理简介引言概述：机顶盒作为家庭娱乐设备的重要组成部份，其工作原理是如何实现的呢？本文将从硬件结构、软件系统、信号接收、解码处理和用户交互五个方面来介绍机顶盒的工作原理。

一、硬件结构1.1 中央处理器：机顶盒内置的中央处理器负责控制整个系统的运行和数据处理。

1.2 存储器：机顶盒内置的存储器用于存储操作系统、应用程序和用户数据。

1.3 输入输出接口：机顶盒配备了多种输入输出接口，如HDMI、USB、网口等，用于连接外部设备和传输数据。

二、软件系统2.1 操作系统：机顶盒通常运行基于Linux或者Android的操作系统，提供用户界面和应用程序支持。

2.2 应用程序：机顶盒内置各种应用程序，如视频播放器、游戏应用、社交媒体等，丰富用户体验。

2.3 固件升级：机顶盒定期通过网络升级固件，以提升系统性能和功能。

三、信号接收3.1 有线接收：机顶盒通过有线电视信号接收器接收有线电视信号，如电缆电视或者卫星电视信号。

3.2 无线接收：机顶盒通过无线网络接收器接收网络视频流，如OTT视频服务或者在线直播。

3.3 天线接收：机顶盒通过数字电视天线接收地面数字电视信号，如地面数字电视广播。

四、解码处理4.1 视频解码：机顶盒内置视频解码器将接收到的视频信号解码为可显示的视频画面。

4.2 音频解码：机顶盒内置音频解码器将接收到的音频信号解码为可听的声音。

4.3 数据处理：机顶盒通过中央处理器对解码后的数据进行处理，如播放、录制、缓存等操作。

五、用户交互5.1 遥控器：用户通过遥控器对机顶盒进行操作，如选择频道、调节音量、切换应用等。

5.2 用户界面：机顶盒提供用户友好的界面，方便用户浏览节目、设置参数、管理应用等。

5.3 互联网功能：机顶盒支持互联网功能，如在线购物、社交媒体、视频点播等，为用户提供更多娱乐选择。

总结：机顶盒的工作原理涉及硬件结构、软件系统、信号接收、解码处理和用户交互等多个方面，通过以上介绍，读者可以更好地了解机顶盒是如何实现家庭娱乐功能的。

数字电视机顶盒的原理与结构！数字电视机顶盒的原理与结构！数字电视机顶盒接收数字电视节目，处理数据业务和完成多种应用的解析。

各类信源在进入有线电视网络之前经过两级编码，第一级是视音频信号的信源编码，并将所有信源封装成传输流，第二级是传输用的信道编码。

与前端相应，数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。

数字电视机顶盒的工作过程：数字电视机顶盒通过网络接口模块选择频道，并进行解调和和信道解码处理，输出MPEG-2多节目传输流数据，送给解复用器，解复用器从MPEG-2传输流数据中抽出一个节目的已打包的视音频基本流（PES）数据，包括视频PES，音频PES和辅助数据PES，解复用器中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，解复用器输出的是已解扰的视音频PES。

视频PES送入视频解码器，取出MPEG-2视频数据并对其解码后，输出到模拟编码器，编码成模拟视频信号，再经视频输出电路输出。

音频PES送入音频解码器，取出MPEG-2音频数据并对其解码，输出PCM音频数据到音频D/A变换器，音频D/A变换器输出模拟立体声音频信号，经音频输出电路输出。

其结构示意图如图一。

图一数字电视机顶盒结构示意图数字电视机顶盒包括硬件和软件两部分。

硬件提供数字电视机顶盒的硬件平台，实现音视频的解码。

在数字电视技术中，软件技术比硬件占有更为重要的位置，因为电视节目内容的重现、操作界面的实现、数据广播业务的实现，以及机顶盒和Internet的互联都需要软件来实现。

1、数字电视机顶盒硬件组成（1）网络接口模块（NIM）：网络接口模块完成信道解调和信道解码功能，送出包含视音频和其他数据信息的传输流（TS）。

（2）信源数据传输流解复用器：传送流中一般包含多个音视频流及一些数据信息，传输流解复用器用来区分不同的节目，提取相应的音视频流和数据流，送入视音频解码器和相应的解析软件。

机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它能够将数字信号转换为可供电视机显示的模拟信号。

它在数字电视技术的发展中起到了重要的作用，为用户提供了更加丰富、清晰的电视节目。

一、机顶盒的基本组成部分1. 接收模块：机顶盒通过接收天线或有线电视信号，将信号传输到解码模块。

2. 解码模块：解码模块是机顶盒的核心部分，它能够将接收到的数字信号进行解码，将数字信号转换为模拟信号，以供电视机显示。

3. 显示模块：显示模块用于将解码后的信号传输到电视机或显示器上，使用户能够观看电视节目。

4. 控制模块：控制模块用于控制机顶盒的各项功能，包括频道切换、音量调节、菜单导航等。

5. 存储模块：存储模块用于存储用户的个人设置和喜好，包括频道列表、收藏夹、观看记录等。

二、机顶盒的工作原理1. 信号接收：机顶盒通过天线或有线电视接收到数字电视信号，信号经过接收模块进行处理，转换为数字信号。

2. 信号解码：接收到的数字信号经过解码模块进行解码处理，将数字信号转换为模拟信号，以供电视机显示。

3. 信号处理：解码后的信号经过处理模块进行图像和声音的优化处理，以提供更好的观看体验。

4. 信号输出：处理后的信号通过显示模块输出到电视机或显示器上，用户可以通过电视机观看数字电视节目。

5. 用户控制：用户可以通过遥控器或机顶盒面板上的按钮进行频道切换、音量调节、菜单导航等操作，控制模块接收用户的指令并执行相应的功能。

6. 个性化设置：机顶盒提供了一些个性化设置的功能，用户可以根据自己的喜好设置频道列表、收藏夹、观看记录等。

三、机顶盒的优势和应用1. 清晰度高：机顶盒能够接收到高清晰度的数字电视信号，提供更加清晰、细腻的画面和音效。

2. 多样化的节目选择：机顶盒可以通过数字信号传输多个频道的节目，用户可以根据自己的喜好选择观看。

3. 互联网应用：现代的机顶盒不仅能够接收数字电视信号，还可以通过网络连接，提供丰富的互联网应用，如在线视频、点播服务等。

机顶盒的工作原理简介机顶盒（Set-Top Box，简称STB）是一种用于接收和解码数字电视信号的设备。

它通过与电视机或显示器相连接，将数字信号转换为可视化的图像和声音，提供丰富多样的娱乐和信息服务。

本文将详细介绍机顶盒的工作原理。

一、机顶盒的组成部分机顶盒主要由以下几个组成部分构成：1. 中央处理器（Central Processing Unit，简称CPU）：机顶盒的核心部件，负责处理和执行各种指令。

2. 内存（Memory）：用于存储临时数据和程序代码，提供高速访问速度。

3. 存储器（Storage）：用于存储应用程序、媒体文件等数据。

4. 解码器（Decoder）：用于解码数字信号，将其转换为可视化的图像和声音。

5. 输入输出接口（Input/Output Interface）：用于与外部设备（如电视机、音响等）进行连接和数据传输。

6. 操作系统（Operating System）：提供机顶盒的基本功能和服务，管理硬件资源和应用程序。

二、机顶盒的工作原理机顶盒的工作原理可以分为以下几个步骤：1. 信号接收：机顶盒通过天线或有线电视接收器接收到数字电视信号。

2. 信号解码：接收到的数字信号经过解码器解码，将其转换为可视化的图像和声音。

3. 数据处理：解码后的数据经过中央处理器进行处理，执行各种指令和算法，包括图像处理、声音处理、数据解析等。

4. 数据存储：处理后的数据可以存储在内存或存储器中，以便快速访问和使用。

5. 用户交互：机顶盒通过输入输出接口与用户进行交互，用户可以通过遥控器或其他输入设备进行操作，选择频道、调整音量、浏览节目单等。

6. 应用程序运行：机顶盒内置了各种应用程序，如电视直播、点播、游戏、应用商店等，用户可以根据需求选择和运行不同的应用程序。

7. 数据输出：处理后的数据通过输出接口传输到电视机或显示器上显示图像和声音。

三、机顶盒的功能和应用机顶盒作为数字电视的重要设备，具有丰富多样的功能和应用，包括：1. 数字电视直播：机顶盒可以接收并解码数字电视信号，用户可以通过机顶盒观看各种电视频道的直播节目。

数字电视机顶盒的工作原理数字电视机顶盒是一种可以接收数字电视信号并将其转化为模拟电视信号输出的设备。

它是现代家庭数字电视系统中的重要组成部分，通过数字电视机顶盒，用户可以享受到高清晰度、高清晰度和多个频道的数字电视节目。

数字电视机顶盒的工作原理可以分为以下几个方面说明：1. 信号接收：数字电视机顶盒内部有一个接收器，用于接收室外数字电视信号（或通过有线电视网络接收）。

接收器将接收到的信号转换为电信号并进行解调和解码处理。

2. 解码处理：数字电视信号是一种复杂的编码信号，通过解码处理，将信号解码为视频和音频数据。

在数字电视机顶盒中，解码处理主要包括视频解码和音频解码。

视频解码：数字电视信号中的视频数据经过解码处理，恢复为原始的视频图像数据。

数字电视机顶盒内部通常采用专门的视频解码芯片，如MPEG-2、MPEG-4或H.265等，对视频数据进行解码和解压处理，还能对图像进行去噪、增强等处理，以提高画质。

音频解码：数字电视信号中的音频数据经过解码处理，恢复为原始的音频信号。

数字电视机顶盒内部通常通过音频解码芯片，如AC-3或AAC等，对音频数据进行解码和解压，以得到高质量的声音。

3. 显示输出：当视频数据解码成功后，数字电视机顶盒将得到的视频数据输出到显示设备，如电视机、显示器等。

输出的视频信号可以是模拟信号（通过模拟端口输出）或数字信号（通过HDMI或其他数字接口输出），以满足各种显示设备的需求。

4. 操作控制：数字电视机顶盒通常配备有一套用户界面（UI），用户可以通过遥控器或其他输入设备进行操作。

用户可以使用遥控器来切换不同频道的节目，调整音量、进行菜单操作等。

5. 互联网功能：现代数字电视机顶盒通常具备互联网功能，可以连接到互联网并提供丰富的互联网应用和服务。

用户可以通过数字电视机顶盒观看在线视频、播放网络音乐、浏览网页、使用各种应用程序等。

6. 数据存储和传输：数字电视机顶盒内部通常内置一定的存储空间，用于存储电视节目、电影、音乐等多媒体内容。

数字机顶盒的基本原理与构成1. 数字机顶盒的基本原理数字机顶盒的基本功能是接收数字电视广播节目。

如图5.1所示，调谐模块接收射频载波信号并下行变频为中频载波信号，然后进行A/D转换为数字信号，再送入QAM解调模块进行QAM解调，输出MPEG传输流的串行或并行数据。

解复用模块接收MPEG传输流，从中抽出一个节目的PES数据，包括视频PES、音频PES以及数据PES。

解复用模块中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，其输出是已解扰的PES。

视频PES送入视频解码模块，取出MPEG视频数据，并对MPEG视频数据进行解码，然后输出到PAL/NTSC编码器，编码成模拟电视信号，再经视频输出电路输出。

音频PES送入音频解码模块，取出MPEG音频数据，并对MPEG音频数据进行解码，输出PCM音频数据到PCM解码器，PCM解码器输出立体声模拟音频信号，经音频输出电路输出。

图5. 1：数字电视广播接收解码示意图2 数字机顶盒的构成有线电视数字机顶盒的硬件逻辑结构由以下几部分组成：数字电视广播接收前端、MPEG解码、视音频和图形处理、电缆调制解调器、CPU、存储器以及各种接口电路。

数字电视广播接收前端包括调谐器和QAM解调器，该部分可以从射频信号中解调出MPEG传输流；MPEG解码部分包括解复用、解扰引擎和MPEG解压缩，其输出为MPEG视音频基本流以及数据净荷。

视音频和图形处理部分完成视音频的模拟编码以及图形处理功能。

电缆调制解调模块由一个双向调谐器、下行QAM解调器、上行QPSK/QAM调制器和媒体访问控制（MAC）模块组成，该部分实现电缆调制解调的所有功能。

CPU与存储器模块用来存储和运行软件系统，并对各个模块进行控制。

接口电路则提供了丰富的外部接口，包括通用串行接口USB、高速串行接口1394、以太网接口、RS232和视音频接口等。

图3. 2所示为硬件逻辑框图。

清华同方数字机顶盒由硬件平台和软件系统组成，可以将其分为4层，从底向上分别为硬件、底层软件、中间件、应用软件。

有线数字电视机顶盒原理及常见问题处理办法-技术方案1数字电视机顶盒的原理数字电视机顶盒从功能上看是计算机和电视机相结合的产物,从信号处理和应用操作上看,它包含以下几个层次:物理层和链路层:包括高频调谐,QPSK/QAM/COFDM/VSB解调、卷积码解码、去交织、RS(里德-索罗门)解码、解能量扩散。

传送层:包括解复用,它把MPEG-2传送流分成视频、音频和数据包。

节目层:包括MPEG-2视频解码、MPEG-2AAC(或AC-3)音频解码。

应用层:包括业务信息(SI)、电子节目指南EPG、图形用户界面(GUI)、浏览器、遥控、CA等。

输出接口:包括模拟视频/音频接口、数据接口、键盘、鼠标等。

图1为有线数字电视机顶盒原理框图。

图1有线数字电视机顶盒原理框图高频头(调谐器)接收来自有线网的射频信号并下变频为中频信号,经QAM解调器进行解调,输出包含音频、视频和其他数据信息的传送流(TS)。

传送流中一般包含多个音视频流及一些数据信息。

TS流解复用器则用来区分不同的节目,提出相应的音视频流和数据流,送入MPEG-2解码器和相应的解析软件,完成数字信息的还原。

对于付费电视,CA模块对音视频流实施解扰,并采用含有识别用户和进行记账功能的智能卡,保证合法用户正常收看。

视频PES送入MPEG-2视频解码模块进行解码,然后输出到PAL/NTSC编码器,编码成模拟电视信号,再经视频输出电路输出。

音频PES送入音频解码模块进行解码,输出PCM音频数据经D/A变换器变换成立体声模拟音频信号,经音频输出电路输出。

2使用中出现的问题及解决办法2.1不能正常接收某一个频点上的数字电视节目(1)原因分析用频谱仪看此频点的波形图是否有陷波点。

正常的数据信号显示的波形应该是完整平滑的,如果有陷波点,只有平坦部分的数据能够收全,该段的数字电视节目就能收到,恰好在陷波点位置的数据就收不到,那一段的数字电视节目就收不到。

造成这种现象有可能是用户线和用户盒不规范,也有可能是分支分配器输入输出口接反,还有可能是电缆指标不合格(这种电缆在某一频点衰减过大),在有供电器的网络中多余的供电输出口没有加上假负载,或是机顶盒本身的问题,或是前端的问题等等情况都有可能出现这种故障。

数字电视机顶盒原理
数字电视机顶盒是一种能够接收数字电视信号并将其转换成模拟信号供电视机
显示的设备。

它的原理主要包括信号接收、解码和输出三个部分。

首先，数字电视机顶盒通过天线或有线电视网络接收数字电视信号。

这些信号
经过天线或有线电视网络传输到用户家中的数字电视机顶盒，然后在机顶盒内部进行解码处理。

其次，数字电视机顶盒内部的解码器会对接收到的数字电视信号进行解码处理，将数字信号转换成模拟信号。

这样，电视机顶盒就能够将数字信号转换成电视机可以识别的模拟信号，从而实现数字电视节目的播放。

最后，经过解码处理后的模拟信号会通过视频输出接口和音频输出接口传输到
电视机上，供电视机显示数字电视节目。

数字电视机顶盒还可以通过HDMI接口
等高清接口输出高清信号，提供更高质量的数字电视观看体验。

除了基本的信号接收、解码和输出功能，数字电视机顶盒还具有一些其他的功能。

例如，它可以支持电视节目的录制和时移播放功能，用户可以通过外接存储设备将喜欢的节目录制下来或者进行时移观看。

数字电视机顶盒还可以通过网络连接实现智能电视功能，包括在线点播、应用商店、游戏等丰富的内容。

总的来说，数字电视机顶盒的原理是通过接收、解码和输出数字电视信号，将
数字信号转换成模拟信号供电视机显示。

它的功能不仅仅局限于数字电视节目的播放，还具有丰富的扩展功能，为用户带来更加丰富多彩的数字电视观看体验。

数字电视机顶盒的出现，不仅提高了电视节目的清晰度和画质，还为用户提供了更多的选择和便利。

数字电视机顶盒的工作原理数字电视机顶盒是一种高科技的数字电视接收设备，它的工作原理可以分为信号接收、解码、显示和交互四个过程。

首先是信号接收。

数字电视机顶盒通过卫星、有线电视或数字电视天线接收到电视信号，这些信号是经过调制传输的数字信号，其中包含了音频、视频和其他相关信息。

接下来是解码。

接收到的数字信号被机顶盒的解码器解码，将其转换成可以被电视机显示的模拟信号。

解码器通常采用硬件解码和软件解码的方式，硬件解码能够提供更好的图像和音质品质。

然后是显示。

解码后的信号通过HDMI接口或AV接口连接到电视机上，电视机会将信号转换成可见的图像和声音，显示在电视屏幕上。

数字电视机顶盒可以支持多种分辨率，包括高清分辨率和超高清分辨率，以提供更清晰、更逼真的观看效果。

最后是交互。

数字电视机顶盒具有交互功能，用户可以通过遥控器、鼠标、键盘等设备与机顶盒进行交互操作。

机顶盒内置了操作系统和用户界面，用户可以通过界面选择频道、调节音量、播放媒体文件等。

此外，数字电视机顶盒还可以通过网络连接，实现与互联网的互动，例如通过应用程序观看点播节目、在线购物、浏览新闻等。

数字电视机顶盒的工作原理主要是基于数字信号的传输、解码和显示处理。

它通过信号接收模块接收到数字信号，并通过解码模块将信号转换成模拟信号，再由电视机进行显示。

同时，数字电视机顶盒还具备交互功能，可以通过用户界面和操作设备实现用户与机顶盒的交互操作。

通过数字电视机顶盒，用户可以享受到更高质量的电视节目，同时还可以通过与互联网的连接，获取更多的娱乐和信息资源。

总结起来，数字电视机顶盒的工作原理主要包括信号接收、解码、显示和交互四个过程。

它将从卫星、有线电视或数字电视天线接收到的数字信号解码后，通过连接到电视机的接口进行显示，并具备用户交互功能。

通过数字电视机顶盒，用户可以获得更高质量的电视节目，并享受到更多的娱乐和信息资源。

数字电视机顶盒的工作原理不仅仅局限于信号接收、解码、显示和交互四个方面，还包括了音频处理、存储和软件升级等。

数字电视机顶盒工作原理数字电视机顶盒是一种能够接收、解码和播放数字电视信号的设备，它在数字化电视时代具有重要的作用。

本文将介绍数字电视机顶盒的工作原理，帮助读者更好地理解和使用这一设备。

一、引言随着科技的进步和电视技术的不断更新，传统的模拟电视逐渐被数字电视所取代。

数字电视技术通过将视频、音频和其他多媒体信号进行数字化处理，提供更高的清晰度、更丰富的内容和更好的传输效果。

数字电视机顶盒作为数字电视信号的接收和解码设备，在数字电视的传输和播放过程中发挥着关键的作用。

二、数字电视信号的传输数字电视信号通过地面传播、卫星传播或有线电视网络传输到用户家中。

在传输过程中，数字电视信号被编码成数字数据，并通过特定的信道媒介传输到用户的机顶盒中。

三、机顶盒接收信号数字电视机顶盒通过调谐器接收来自天线、卫星接收器或有线电视网络的数字电视信号。

调谐器将信号转换为可以被机顶盒处理的中频信号。

四、信号解码与解压缩机顶盒中的解码芯片对接收到的信号进行解码和解压缩操作。

解码器将信号转换为可识别的视频和音频信号，并还原原始信号的编码格式。

五、视频和音频处理解码后的视频和音频信号经过处理后输出到显示设备和音频设备。

机顶盒通过视频输出接口将视频信号传输到显示设备，如电视机或显示器。

音频输出接口将音频信号传输到音箱或音频设备，使用户能够听到高质量的音频效果。

六、用户界面和控制数字电视机顶盒通常配备有用户友好的界面和遥控器，方便用户进行操作和控制。

用户可以通过遥控器选择频道、调节音量、切换视频源等。

七、增值服务数字电视机顶盒还具备一些增值服务功能，如互联网电视、点播服务和互动应用。

通过连接互联网，用户可以享受在线视频、网络直播和各种互动应用，丰富用户的观看体验。

八、安全保护数字电视机顶盒采用一些安全技术来保护数字电视信号的传输和播放。

例如，数字版权管理（DRM）技术用于控制节目权限和防止盗版。

此外，数字电视机顶盒还可以通过安全芯片等措施防止黑客攻击和不法行为。
