数字电视和电视机顶盒原理及维修——数字电视信号的信道编码和调制02-PPT课件

2.5.2 QAM调制器的主要技术要求
分类
一般特性
项目
主要性能
主要技术要求
均应符合GY/T 170一2019的规定
信道编码
必备调制方式输出符号率范围滚降系数码流输入基带接口接口特性数据速率中频输出中频输出频率中频输出阻抗中频输出电平射频输出工作频率
RS编码：RS（204，188，T=8）；交织：卷积交织，交织深度I=12
有线网络上透明再传送和频谱有效使用举例

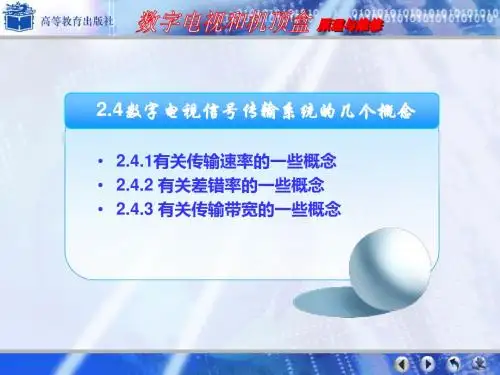

2.4.1有关传输速率的一些概念
• 2.码元传输速率(符号速率) • 携带消息的信号单元称为码元或符号，单位时间(s)内通过信道传输的码元或符号数称为码元传输速率或符号速率，又称为波特率或传码率，可用RB表示，单位是波特 (Baud)。 • 这里的码元可以是二进制的，也可以是多进制的，所以在给出码元传输速率的同时，应说明它的进制。 • 在数字电视系统中，有时又会以字节作为码元或符号，作为携带信息的信号单元，用单位时间(秒)内通过信道传输的字节数来表述传输速率，单位为B/s，其中的“B”就是字节(Byte的缩写)。
3.符号差错率及调制差错率
因为在实际的有线电视网络中传输的是QAM调制信号，也就是说是 QAM符号，因此，符号差错率或调制差错率可以更直接他反映出数字信号在传输这个环节上受到的损伤。
2.4.3 有关传输带宽的一些概念
1.脉冲编码调制信号的带宽
传输速率与传输带宽之间是有一定的对应关系，比特率直接反映了比特信号传输中占用的频带宽度。即比特率越高，在相同信息比特量的情况下，它占用的频带就越宽。
同轴电缆构成的ASI传输链路
• QAM调制器的码流输入接口采用ASI(异步串行接口)作为必备的数据输入端口，而且在数字电视的前端系统中几乎所有的信号处理设备之间均以 ASI作为标准接口，因为这样就能很容易地增加不同厂商所提供的前端设备，使设备之间具有良好的兼容性，为此有必要对其进行简要说明。

数字电视机顶盒介绍ppt课件

43
44
其它时间段的获取
• 所有节目的时间段，在EIT中的 TABLE_ID=50~5F，就能最找到当前的节目所有播放时间段。因为一个 Reference_Service_ID对应了几个不同的 time_shift业务，所以就必须把这几个业务中的所有时间段找出来。
45
46
NVOD分类设置
表 • TDT Time and Date Table 时间和日期表 • TOT Time Offset Table 时间偏移表 • PID Packet Identifier 包标识符 • FEC Forward Error Correction 前向纠错
25
手动搜索
1、设置频点、符号率、调制方式参数 2、锁定TS后，解析PAT(PID =0X0000)，可知道节
26
手动搜索原理
设置频率参数 Frequency Modulation Symbol rate
扫描该频点获取 TS
从PAT表中获取 PMT_PID和 Program_numb er
1、获取当前SDT表 2、获取频道名 3、把频道名加入频道
保存到
列表
或
Flash E2PROM
根据PMT表找到音视频PID
• 基本术语 • 搜索原理 • 加密节目 • 电子节目指南 • NVOD • 声道设置 • EPG广告
23
术语解释
• PSI( Program Specific Information)
SI( Service Information)
• PSI主要包含NIT、PAT、PMT和CAT四个部分
• NIT Network Information Table 表
面应用的显示

数字电视与机顶盒基础知识培训课件(PPT 55页)

信号，这样就能以模拟电视机接收数字电视了。
2020/10/16
• 数字电视具体传输过程是：由电视台送出的图像及声音信号，经数字压缩和数字调
制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数
字电视设备接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
等下我们会讲到，数字电视机顶盒按照以上传播的途径不一样分为DVB-S，DVB-T，DVB-C等
2020/10/16
机顶盒的定义
关于机顶盒
• 机顶盒(Set Top Box 简称STB)——从广义上说，凡是与电视机连接的网络终端设备都可称之为机顶盒。
包括模拟机顶盒和数字机顶盒等。
2020/10/16
关于机顶盒
——从狭义上说，就是我们将在本文中不断提到的机顶盒，就是现在模拟电视转数字电视中的数字机顶盒。
2020/10/16
关于机顶盒
生
Байду номын сангаас
集成传输分配接收
产
频道节目
信息游戏商务短信
节目内容
卫星光缆微波
有线地面卫星
固定移动
IP网络
机顶盒…在…整个数字电视产业链中的位置：
机顶盒是实现数字电视固定接收的必备设备，短时间内不会被马上替代，因此机顶盒在整个数字电视产业链中有着重要的位置。
• 接收模拟电视信号、仅在图像还原过程中采用数字处理技术的电视机，经常被称为“数码电视”，但这并不是真正意义上的数字电视。
• 由于目前能够直接接收并处理外来数字电视信号的电视机仍未普及，大部份家庭中仍使用只能接收模拟电视信号的电视机。
• 如要继续使用这些电视机，可以利用“数字电视机顶盒（Set-top Box）”把数字电视信号转换成模拟电视

机顶盒原理培训PPT[1]

PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的主要功能
机顶盒的基本功能是接收数字电视节目和广播节目，同时具有所有广播和交互式多媒体应用功能，如： Ø EPG：电子节目指南，给用户提供一个容易使用、界面友好、可以快速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目，目前软件一般都支持7天的节目预告信息显示，用户可以预约想看的节目，预约时间到以后系统会自动提示用户确认收看已预约的节目； Ø DB ：数据广播，给用户提供新闻资讯、政务时要、分类广告、票务信息、电子报纸、天气预报等信息； Ø Stock：股票，提供实时的股市行情、实时行情数据、股票分时数据、股票日线数据等信息；
PPT文档演模板
机顶盒原理培训PPT[1]
机顶盒的硬件结构
Ø 电源板/适配器给机顶盒提供工作的电压电流。
Ø 前面板前面板主要提供给用户一些常用的功能按键、电源指示灯、信号锁定指示灯等。
Ø 后端子板后端子板包括各种输出的接口，射频信号输入、射频信号环出、IR连接线接口、视音频输出接口、电源适配器接口。
PPT文档演模板ቤተ መጻሕፍቲ ባይዱ
机顶盒原理培训PPT[1]
机顶盒的主要功能
Ø NVOD：准视频点播，是单向数字电视系统增值业务之一，广电前端利用视频服务器将一个数字电视节目在几个数字通道中延时播放，使用户在点播该节目时可以等待一段时间后完整地观看该节目，用户可以预约想看的节目，预约时间到以后系统会自动提示用户确认收看已预约的节目；
机顶盒原理培训PPT
PPT文档演模板
2020/11/18
机顶盒原理培训PPT[1]
目录
1、机顶盒简介 2、机顶盒主要功能 3、机顶盒分类 4、机顶盒的硬件结构 5、机顶盒的软件架构 6、机顶盒的工作原理 7、机顶盒的常见故障及解决办法

数字电视机顶盒概述.ppt

数字电视机顶盒的产品分类
• 数字卫星电视机顶盒 • 数字有线电视机顶盒 • 数字地面电视机顶盒 • IP机顶盒
18
Integrated Supply Chain
数字卫星电视机顶盒
• 第一是接收卫星数字电视广播节目；第二是支持数据广播、图文电视、 EPG（电子节目指南）等应用。
• 它一般分FTA (Free To Air )和带CI(COMMON INTERFACE)接口二种，前者接收免费卫星电视节目，后者可以通过购买解密卡来观看卫星加密节目。
SDTV（500-600线）即标准清晰度电视，主要是对应现有电视的分辨率量级，其图象质量为演播室水平，对应MPEG-2标准中的MP@ML（主类和主级）；
LDTV（200-300线）即普通清晰度电视，主要是对应现有VCD的分辨率量级。
7
Integrated Supply Chain
数字电视的标准
• 目前业界流行的三种数字电视标准体系DVB、ATSC、 ISDB，主要针对数字电视传输提供基本的测试方法。
• 三种标准的区别
视频编码方式音频编码方式
复用方式调制方式
ATSC MPEG2
AC-3 MPEG2 8VSB
DVB-T MPEG2 MPEG2 MPEG2 COFDM
DVB DVB-C MPEG2 MPEG2 MPEG2 QAM
• DVB标准分类 – DVB-S 数字视频广播---卫星传输。用于通过卫星广播数字电视信号的DVB标准。 – DVB-C 数字视频广播---有线传输。用于通过有线网络广播数字电视信号的DVB标准。 – DVB-T 数字视频广播---地面传输。用于通过地面广播数字电视信号的DVB标准。
• 中国在卫星传输上采用DVB-S标准，在有线传输上采用DVB-C标准。

数字电视机顶盒培训(演示版)

22
2．1．5各种传输和调制方式在全球的分布
23
• 2．2按功能特点分类 • 2．2．1普通机顶盒 • 这里指只依托于有线网络，单向接收终端，实现数字
电视基本功能。 • 最简单的机顶盒具备音频视频广播/条件接收/EPG节目
信息/节目排序/预定提醒/简单游戏等。主要用于低价农村市场。 • 增强型单向机顶盒在芯片运算速度/内存/DRAM/输出接口上有很大提高，除具备基本功能外，能支持如：单向的数据广播/电子邮件/天气预报/TV新闻杂志 /NVOD/开机及界面广告等功能。 • 一般来我们将基本型和增强型称为农网和城网。由于各地区环境差异，一般来说每个地方的机顶盒在软件或硬件上都不能通用。从而衍生出很多不同的机种，各机种的区别在于：外观结构、接口要求、射频盒、馈电、内存大小、CA、软件界面、区域控制等。
台的电视塔发射信号，然后覆盖一定的城市范围。地面数字电视广播采用OFDM(Orthogonal Frequency Division Multiplexing)即正交频分复用调制。 • OFDM调制是专门为地面数字视频广播开发的编码方式，该编码的优点是克服了由于地表面的地物和地貌不同区域差异引起的信号传输多路径干扰，这种干扰是地面数字视频广播中的首要问题，其次这种编码还支持移动接收，但是-T是-C、-S、-T中三种接收方式中最昂贵的一种，DVB/DMB-T的频率范围是VHF: 174MHz to 230MHz；UHF: 474MHz to 862MHz。
19
• 2．1．4无线MUDS/MMDS网络 • 由于-T的国家标准出台缓慢以及成本考虑，很多无线
市场（包括有线难以覆盖的城市边缘以及农村市场）采用MUDS/MMDS来实现区域内无线数字电视节目广播。 • 节目源主要可以来自卫星信号，省级广电SDH网络，自办节目，及有线电视网络光纤信号信号经编码、复用后加入CA（条件接收）信息，对节目进行加密、调制之后通过MMUS/MMDS或者是光纤的方式进行系统覆盖；在HFC难以覆盖的地区以及接收效果不好的地区建立MUDS/MMDS发射站点进行补充覆盖(也可租用移动或联通的发射塔进行小区域覆盖)。这样，在有线电视可以覆盖的地区，用户可以通过有线电视网络收看到数字电视信号；而在有线电视难以覆盖的地区，用户可以通过MMDS或者是MUDS接收的方式收看到数字电视。这样,不仅可以实现分区覆盖，分级管理，同时也有利于频率资源的分配。

机顶盒基础培训教程.

（6）OSD显示。OSD语言、开机制式、INFO（通知）信息、加密电台或无信号时OSD的提示信息、信号质量强度显示；（7）搜索频道。自动搜索、NIT (网络）搜索、手动搜索、弱信号时的搜索；（8）音频部分。静音功能、左右声道功能、音量大小控制功能、声道选择、音轨切换功能、音频语言设臵、光纤、同轴输出功能；（9）视频部分。LNB LOOP THROUGH功能、SCART输入输出功能、SCART LOOP输出功能、RGB/CVBS（4：3或16：9）的切换、 CVBS视频格式输出、RF射频输入/输出功能；（10）节目管理。电视节目排序功能、喜爱节目列表编辑功能、TV/RADIO切换功能、节目加锁功能、EPG功能、电视节目数量、频道数量、AV/TV切换；
电源开关： ON：打开机顶盒，机顶盒工作； OFF：关闭电源，关闭机顶盒供电；
COAXIAL：数字同轴端子输出，数字音频传输效果很好，要比光纤端子输出的数字音频信号质量略高一些，输出信号需用同轴线缆连接至同轴解码器才可以还原音频输出光纤：日本东芝 (TOSHIBA)公司开发的技术，光纤连接可以实现电气隔离，阻止数字噪声通过地线传输，有利于提高 DAC(数字模拟转换)的信噪比，输出信号必须用光纤线连接到光纤解码器才可以还原音频输出
智英生产的机顶盒是指“数字电视机顶盒 ”，即“国际数字视频广播（DVB）”它是一种能够让用户在现有模拟电视上为终端，接收数字信号观看数字电视节目，进行交互式数字化娱乐、教育和商业化活动的消费业电子产品。基本功能是接收数字电视广播节目，同时具有所有广播和交互式多媒体应用功能，如：（1）电子节目指南（EPG）。给用户提供一个容易使用、界面友好、可以快速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目；（2）高速数据广播。能给用户提供股市行情、票务信息、电子报纸、热门网站等各种消息；（3）软件在线升级。软件在线升级可看成是数据广播的应用之一。数据广播服务器按DVB数据广播标准将升级软件下载下来，机顶盒能识别该软件的版本号，在版本不同时接收该软件，并对保存在存储器中的软件进行更新；（4）因特网接入和电子邮件。数字机顶盒可通过内臵的电缆调制解调器方便地实现因特网接入功能。用户可以通过机顶盒内臵的浏览器上网，发送电子邮件。同时机顶盒也可以提供各种接口与PC相连，用PC与因特网连接；（5）有条件接收。有条件接收的核心是加扰和加密，数字机顶盒应具有解扰和解密功能。总之，到目前为止，围绕数字机顶盒的数字视频、数字信息与交互式应用三大核心功能开发了多种增值业务。

产品技术知识-机顶盒

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

连接是否断开，是否有网络故障
16 搜索节目不成功搜索节目的各项参正确设置参数后重新搜索节目，数没有设置正确如果还是显示搜索不成功，将机顶盒重启再重新搜索
无法锁定主频点
检查主频点信号的技术指标是否达到正常收视的要求
机顶盒的常见故障及解决办法
序号问题现象
大致原因
17 节目搜索结果为0
18 节目搜索结果显部分频点没有锁定示节目数量小于前端播放的节目数量
机顶盒的软件架构
机顶盒的软件架构
➢ OS操作系统模块主要负责进程调度、中断管理、内存分配、进程间通信、异常处理、时钟提取等。
➢ Driver外设硬件驱动模块提供外围硬件设备的驱动，包括I2C总线、异步串行通信接口、并行通信口、非易失性闪存、遥控器、TUNER、信道解码模块等。
➢ Driver内设驱动模块图形显示驱动模块、音视频解码模块、Demux解复用模块等。
4、电视机没有切换到正确的视频 4、将电视机切换到与输入端子相对应
通道
的视频通道
5、视音频线断路或电视机的输入 5、更换视音频线或检修电视机的输入
端子有故障（断路或氧化）
端子
机顶盒的常见故障及解决办法
序问题现象号
大致原因
采取对策
2 开机无节目信号（黑屏）
前端节目或参数进重启机顶盒并重新搜索
行了修改
序号问题现象
1 开机无显示
大致原因 1、电视机或机顶盒没有通电
采取对策
1、检查电视机或机顶盒的电源指示灯是否点亮
2、信号线没有输入信号或有线电 2、检查有线电视信号线两端是否接好视信号线没有正确的接入机顶盒的射频输入端
3、没有接入或接错视音频线
3、将电视机与机顶盒之间的视音频线对应接好、将电视机端的视音频接在输入端
目信息；
道的节目信息。如果还没有
收到节目信息，信息条上是
没有显示的
10 节目声音ቤተ መጻሕፍቲ ባይዱ音
该频道的声道设置通过声道键选择正确的声道在立体声
机顶盒的常见故障及解决办法
序号问题现象
大致原因
采取对策
11 节目声音与节目内没有正确选择声道容不对应
通过声道键选择正确的声道
12 图像有马赛克
有线电视信号线与机顶盒接触将有线电视信号线与
不好
机顶盒接好并保证接
触可靠
输入信号的技术指标不到正常检查是否存在网络故
收视的要求
障
节目源问题
向用户解释
机顶盒的常见故障及解决办法
序号问题现象
大致原因
采取对策
14 图像突然停止不动前端突然切断信号正常现象（个别频道）
15 图像突然停止不动机顶盒无信号输入检查有线电视信号线与机顶盒的
（所有频道）
机顶盒的主要功能
机顶盒的基本功能是接收数字电视节目和广播节目，同时具有所有广播和交互式多媒体应用功能，如： ➢ EPG：电子节目指南，给用户提供一个容易使用、界面友好、可以快速访问想看节目的一种方式，用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目，目前软件一般都支持7天的节目预告信息显示，用户可以预约想看的节目，预约时间到以后系统会自动提示用户确认收看已预约的节目； ➢ DB ：数据广播，给用户提供新闻资讯、政务时要、分类广告、票务信息、电子报纸、天气预报等信息； ➢ Stock：股票，提供实时的股市行情、实时行情数据、股票分时数据、股票日线数据等信息；
节目
前端没有播放节目向用户解释原因
没有正确插入智能正确插入智能卡，重启
卡
机顶盒
3 开机无节目信号（黑屏、提示“请没有插入智能卡插入智能卡”）
正确插入智能卡
4 图像出现严重马赛克并显示无信号输入信号的技术指检查是否存在网络故障标长时间达不到正常收视的要求
机顶盒的常见故障及解决办法
序问题现象号
➢ 对于付费电视，条件接收模块对加扰的视频、音频实施解扰，解扰后的清流进入MPEG-2解码器完成解码操作；
➢ MPEG-2解码器完成视频、音频信号的解码后，经过视频编码器和音频D/A转换，还原出模拟的视频、音频信号，在常规彩色电视机上显示高质量的图像，并提供多声道立体声节目供用户收看。
机顶盒的常见故障及解决办法
19 遥控器失灵
使用时没有对准机顶盒、遥控器电池的电量不足、遥控器有故障
20 对当前频道的音量进行调节后，其它频道的音量没有变化
采取对策正确设置参数后重新搜索节目，如果还是显示搜索不成功，将机顶盒重启再重新搜索
正确设置参数后重新搜索节目，如果还没有搜索齐前端播放的节目，将机顶盒重启再重新搜索，如果没有搜索齐，检查没有锁定的频点的信号技术指标是否没有达到正常收视的要求将可能的原因逐个排除
机顶盒的工作原理
机顶盒的工作原理
➢ 机顶盒的高频头接收来自广电有线网络的射频信号，然后通过QAM解调器来完成信道的解码，送出包含多路视频、音频信号和其他数据信息的传送流给 CPU的解复用器；
➢ CPU内的解复用器则用来区分不同的数字电视节目，提取相应的视频、音频和数据流，送入MPEG-2解码器和对应的解析软件完成解码操作；
➢ APP应用模块
机顶盒的软件架构
数据库模块主要是定义一组数据结构用于保存节目播放时所需要的所有信息。
GUI图形用户接口模块人机交互的界面，实现菜单、数字电视的各种应用功能（EPG、NVOD等）。
CA模块加密节目的解密与解扰。
DB数据广播模块实现数据广播功能。
STOCK股票模块实现股票功能。
大致原因
采取对策
5 无图像无声音机顶盒处于待机状态
按遥控器的“开/关”键，将机顶盒从待机状态切换到观看状态
6 只有图像没有声没有设置正确的声道、机顶盒处将可能的原因逐个排除
音
于静音状态、设置的音量太小、
音频线接错、音频线断路、电视
机的音频输入端子有故障
7 只有声音没有图视频线接错、视频线断路、电视将可能的原因逐个排除
像
机的视频输入端子有故障
机顶盒的常见故障及解决办法
序号问题现象
大致原因
采取对策
8 显示无授权
没有对节目进行授权
重新搜索节目后如果还是同样显示，则根据用户的情况进行授权或者解释工作
9 节目信息条无内容显该节目没有编排节向用户解释原因：属于正常
示
目信息机顶盒正在现象，重启机顶盒或重新搜
接收前端发送的节索节目后要重新接收所有频
机顶盒工作原理知识讲解
讲解人：西安海数田青 2010-7-18
目录
1、机顶盒简介 2、机顶盒主要功能 3、机顶盒分类 4、机顶盒的硬件结构 5、机顶盒的软件架构 6、机顶盒的工作原理 7、机顶盒的常见故障及解决办法
机顶盒简介
机顶盒的全称叫做“数字电视机顶盒”，英文缩写“STB” (Set-Top Box)，顾名思义，它就是放在电视机上面的一个盒子，它是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，通过电视机和音响设备给观众提供高质量的电视节目，目前的电视机只支持模拟信号的输入显示，有了它，用家里的模拟电视机就可以享受数字生活了，目前的数字电视机顶盒已成为一种嵌入式计算设备，具有完善的实时操作系统，提供强大的CPU计算能力，用来协调控制机顶盒各部分硬件设施，并提供易操作的图形用户界面，如增强型电视的电子节目指南，给用户提供图文并茂的节目介绍和背景资料。同时，机顶盒具有“简单计算机”能力，内部软件功能和对网络稍加进行双向改造，很容易实现如因特网浏览、视频点播、家庭电子商务、电话通信等多种服务。
机顶盒的主要功能
➢ NVOD：准视频点播，是单向数字电视系统增值业务之一，广电前端利用视频服务器将一个数字电视节目在几个数字通道中延时播放，使用户在点播该节目时可以等待一段时间后完整地观看该节目，用户可以预约想看的节目，预约时间到以后系统会自动提示用户确认收看已预约的节目；
➢ CA：条件接收，条件接收技术的核心是加扰和加密，是广电保障有授权用户收看加密节目的一种机制；
➢ 因特网接入和电子邮件：数字机顶盒可通过内置的网口方便地实现因特网接入功能，用户可以通过机顶盒内置的浏览器上网，发送电子邮件。
机顶盒的分类
1、根据传输媒介的不同，数字电视机顶盒分为： ➢ 数字卫星机顶盒（DVB-S）； ➢ 地面数字电视机顶盒（DVB-T）； ➢ 有线电视数字机顶盒（DVB- C）。 2、根据图像清晰度的不同，机顶盒分为： ➢ 标清机顶盒； ➢ 高清机顶盒。 3、根据是否双向互动，机顶盒又可分为： ➢ 单向机顶盒； ➢ 双向互动机顶盒。
机顶盒的硬件结构
主板主板上的主要器件及作用： ➢CPU：CPU是数字电视机顶盒的心脏，它与存储器模块用来存储和运行软件系统，音视频硬件解码并对各个硬件模块进行控制。接口电路提供丰富的外部接口，包括通用串行接口USB，以太网接口及RS232，模拟、数字视音频接口，数据接口等； ➢FLASH：非易失存储器，主要存储软件程序、保存节目信息等； ➢SDRAM/DDR：随机存储器，主要运行机顶盒的程序等； ➢EEPROM：电可擦写可编程存储器，读写速度比较快，用于存储经常读写的节目相关信息或系统参数等； ➢TUNER：将射频信号降为中频信号； ➢DEMODULATER：信道解码，给CPU提供解调后TS流。
机顶盒的硬件结构
➢ 电源板/适配器给机顶盒提供工作的电压电流。
➢ 前面板前面板主要提供给用户一些常用的功能按键、电源指示灯、信号锁定指示灯等。
➢ 后端子板后端子板包括各种输出的接口，射频信号输入、射频信号环出、IR连接线接口、视音频输出接口、电源适配器接口。
