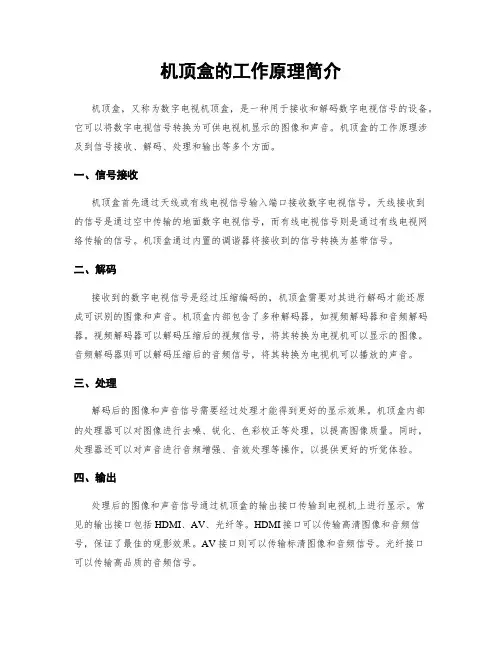

机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒，又称为数字电视机顶盒，是一种用于接收和解码数字电视信号的设备。
它可以将数字电视信号转换为可供电视机显示的图像和声音。
机顶盒的工作原理涉及到信号接收、解码、处理和输出等多个方面。
一、信号接收机顶盒首先通过天线或有线电视信号输入端口接收数字电视信号。
天线接收到的信号是通过空中传输的地面数字电视信号，而有线电视信号则是通过有线电视网络传输的信号。
机顶盒通过内置的调谐器将接收到的信号转换为基带信号。
二、解码接收到的数字电视信号是经过压缩编码的，机顶盒需要对其进行解码才能还原成可识别的图像和声音。
机顶盒内部包含了多种解码器，如视频解码器和音频解码器。
视频解码器可以解码压缩后的视频信号，将其转换为电视机可以显示的图像。
音频解码器则可以解码压缩后的音频信号，将其转换为电视机可以播放的声音。
三、处理解码后的图像和声音信号需要经过处理才能得到更好的显示效果。
机顶盒内部的处理器可以对图像进行去噪、锐化、色彩校正等处理，以提高图像质量。
同时，处理器还可以对声音进行音频增强、音效处理等操作，以提供更好的听觉体验。
四、输出处理后的图像和声音信号通过机顶盒的输出接口传输到电视机上进行显示。
常见的输出接口包括HDMI、AV、光纤等。
HDMI接口可以传输高清图像和音频信号，保证了最佳的观影效果。
AV接口则可以传输标清图像和音频信号。
光纤接口可以传输高品质的音频信号。
除了基本的信号接收、解码、处理和输出功能，现代的机顶盒还具备了更多的功能和特点。
例如，一些机顶盒内置了硬盘或支持外接存储设备，可以实现录制电视节目、时移播放等功能。
还有一些机顶盒支持网络连接，可以通过互联网观看网络视频、浏览网页等。
此外，一些机顶盒还支持智能语音控制、手机投屏等功能，提供更便捷的操作方式。
总结起来，机顶盒的工作原理包括信号接收、解码、处理和输出等多个环节。
通过这些环节，机顶盒可以将数字电视信号转换为电视机可以显示的图像和声音。
数字电视机顶盒的原理
数字电视机顶盒的原理
数字电视机顶盒是一种能够接收数字电视信号并将其转换为模拟电视信号输出的设备。
其工作原理如下：
1. 信号接收：数字电视机顶盒通过天线或有线电视网络接收数字电视信号，这些信号是由卫星、有线电视网络或地面数字电视信号发射塔传输的。
2. 信号解码：数字电视信号被接收后，经过解码器解码。
解码器能够解析数字信号中的音频、视频、字幕等不同的编码格式，并将其转换为模拟信号。
3. 分发信号：解码后的模拟信号被传送到电视机或显示设备，通过视频输出端口连接。
4. 信号控制：数字电视机顶盒通常还具备电子节目指南（EPG）功能，允许用户在电视屏幕上方便地浏览和选择不同的频道和节目。
用户还可以通过遥控器控制机顶盒的各种功能，例如频道切换、音量调节等。
5. 辅助功能：一些数字电视机顶盒还具备其他附加功能，例如录制节目、暂停和回放功能，使用户能够根据自己的需求随时观看电视节目。
总之，数字电视机顶盒通过接收、解码和转换数字电视信号为模拟信号的方式，将高清晰度的数字电视节目传送到普通模拟电视机或显示设备上，为用户提供更好的视听体验。
数字电视机顶盒原理
数字电视机顶盒原理
1 数字电视机顶盒原理
数字电视机顶盒是一种能够让用户通过电视接收有线和卫星数字
电视信号的电子设备。
它能够将电视信号转换成可以被电视机接收的，能够被家庭影院或者音响系统使用的标准电视信号形式。
用户只要按
需与数字电视机顶盒的输入连接有线电视或者有线和无线的卫星电视
系统，就能够接收到完整的数字电视频道和网络节目。
数字电视机顶盒原理有三个基本步骤：调谐器阶段、解码器阶段
和解压缩阶段。
首先，调谐器阶段，随着用户从不同的数字电视服务提供商的服
务中访问的节目的不同，数字电视机顶盒需要利用振荡器和收音机芯片，根据用户设定的频率接收到电视信号，并将其发送给解码器。
其次，解码器阶段，解码器会利用熵编码技术解码电视信号内的
无素并解析和提取音频和视频数据，并将其转换成标准RGB图像形式。
最后，解压缩阶段，后续将利用音频,视频数字信号处理技术进一
步解压和处理音频和视频数字信号，将其视频输出接口发给电视机，
并播放出数字信号的节目内容。
通过以上三个基本步骤，数字电视机顶盒可以将接收的信号变换
成可以被普通的电视机接收的信号，这样无论是专业的家庭影院，还
是普通的电视机都可以接收高清的数字电视信号。
它还能够接收各种
多媒体技术的有线与无线发射的数字信号，让用户能够随时随地收听和观看数字电视节目。
机顶盒的工作原理简介
机顶盒的工作原理简介引言概述：机顶盒是现代家庭娱乐中不可或者缺的设备，它能够接收和解码电视信号，并提供各种功能和服务。
本文将介绍机顶盒的工作原理，包括信号接收、解码、处理和输出等方面。
一、信号接收1.1 无线信号接收：机顶盒通过内置的无线电接收器接收到来自卫星、有线电视或者地面数字电视发射站的无线信号。
1.2 有线信号接收：机顶盒通过有线电缆接收来自有线电视网络提供商的信号，这些信号经过调制解调器进行解码。
1.3 光纤信号接收：一些高端机顶盒支持通过光纤接收来自光纤网络提供商的信号，这种信号传输速度更快、质量更高。
二、信号解码2.1 MPEG解码：机顶盒内置的解码器能够解码MPEG（Moving Picture Experts Group）编码的视频信号，将其转换为可显示的图象。
2.2 音频解码：机顶盒还能够解码音频信号，包括立体声和环绕声，以提供高质量的音频输出。
2.3 解码器芯片：机顶盒内部的解码器芯片能够对信号进行复杂的解码和处理，以提供更高的图象和声音质量。
三、信号处理3.1 分辨率转换：机顶盒可以根据显示设备的分辨率进行信号处理，将输入信号转换为最佳的显示分辨率，以获得更清晰的图象。
3.2 色采校正：机顶盒还可以进行色采校正，调整图象的亮度、对照度和饱和度，以提供更准确的颜色显示。
3.3 噪声过滤：机顶盒内置的噪声过滤器可以降低信号中的噪声和干扰，以提供更清晰和稳定的图象。
四、功能和服务4.1 电视节目录制：一些机顶盒具有内置的硬盘或者可扩展的存储设备，可以录制和存储电视节目，以供以后观看。
4.2 互联网接入：许多机顶盒支持互联网接入，用户可以通过机顶盒浏览网页、观看在线视频和使用各种应用程序。
4.3 电视应用：机顶盒还可以提供各种电视应用，如电子节目指南、点播服务和游戏等，丰富用户的娱乐体验。
五、输出信号5.1 HDMI输出：机顶盒通常通过HDMI（High-Definition Multimedia Interface）接口将信号输出到高清电视或者投影仪，以获得高质量的图象和音频。
机顶盒的工作原理简介
机顶盒的工作原理简介标题：机顶盒的工作原理简介引言概述：机顶盒是一种用于接收和解码数字电视信号的设备，它在数字电视技术的发展中起到了关键的作用。
本文将介绍机顶盒的工作原理，包括信号接收、解码、图像处理、音频处理和用户交互等方面。
一、信号接收1.1 信号源选择：机顶盒可以接收来自有线电视、卫星电视、地面数字电视等信号源的信号。
1.2 信号传输：机顶盒通过电缆、卫星天线或数字电视天线等设备接收信号，并将其传输到机顶盒内部进行处理。
1.3 信号解调：机顶盒对接收到的信号进行解调，将其转换为数字信号，以便后续的解码和处理。
二、解码2.1 视频解码：机顶盒使用视频解码芯片对接收到的数字信号进行解码，将其转换为可显示的视频信号。
2.2 音频解码：机顶盒使用音频解码芯片对接收到的数字信号进行解码，将其转换为可听的音频信号。
2.3 数据解码：机顶盒还可以对接收到的数据信号进行解码，以提供互联网访问、应用程序运行等功能。
三、图像处理3.1 分辨率转换：机顶盒可以根据显示设备的分辨率，对解码后的视频信号进行转换，以适应不同的显示设备。
3.2 色彩处理：机顶盒可以对解码后的视频信号进行色彩校正和增强处理，以提供更好的视觉效果。
3.3 图像优化：机顶盒还可以对解码后的视频信号进行去噪、锐化等图像优化处理，以提高图像质量。
四、音频处理4.1 音效处理：机顶盒可以对解码后的音频信号进行音效处理，如环绕声、均衡器等，以提供更好的音频体验。
4.2 音量控制：机顶盒可以对解码后的音频信号进行音量调节，以满足用户的听觉需求。
4.3 多语言处理：机顶盒还可以对解码后的音频信号进行多语言处理，以提供多语言的音频选择功能。
五、用户交互5.1 遥控器：机顶盒配备了遥控器，用户可以通过遥控器对机顶盒进行操作，如切换频道、调整音量等。
5.2 用户界面：机顶盒还提供了用户界面，用户可以通过界面进行各种设置和操作，如选择节目、访问互联网等。
5.3 应用程序：机顶盒可以安装各种应用程序，用户可以通过应用程序获得更多的功能和服务，如点播、游戏等。

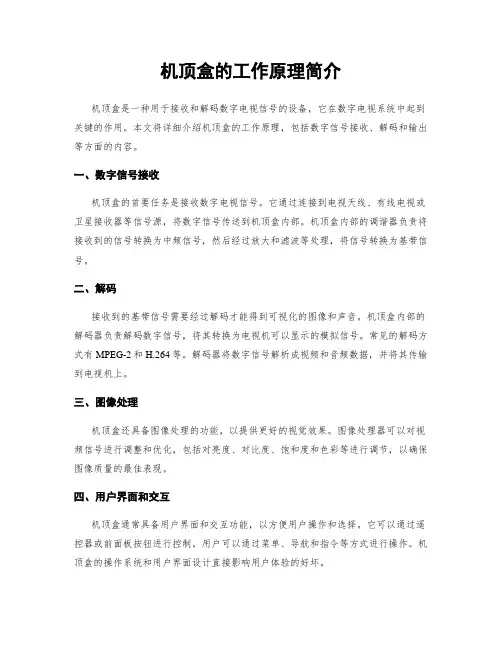

机顶盒的工作原理简介
机顶盒的工作原理简介机顶盒是一种用于接收和解码数字电视信号的设备，它在数字电视系统中起到关键的作用。
本文将详细介绍机顶盒的工作原理，包括数字信号接收、解码和输出等方面的内容。
一、数字信号接收机顶盒的首要任务是接收数字电视信号。
它通过连接到电视天线、有线电视或卫星接收器等信号源，将数字信号传送到机顶盒内部。
机顶盒内部的调谐器负责将接收到的信号转换为中频信号，然后经过放大和滤波等处理，将信号转换为基带信号。
二、解码接收到的基带信号需要经过解码才能得到可视化的图像和声音。
机顶盒内部的解码器负责解码数字信号，将其转换为电视机可以显示的模拟信号。
常见的解码方式有MPEG-2和H.264等。
解码器将数字信号解析成视频和音频数据，并将其传输到电视机上。
三、图像处理机顶盒还具备图像处理的功能，以提供更好的视觉效果。
图像处理器可以对视频信号进行调整和优化，包括对亮度、对比度、饱和度和色彩等进行调节，以确保图像质量的最佳表现。
四、用户界面和交互机顶盒通常具备用户界面和交互功能，以方便用户操作和选择。
它可以通过遥控器或前面板按钮进行控制，用户可以通过菜单、导航和指令等方式进行操作。
机顶盒的操作系统和用户界面设计直接影响用户体验的好坏。
五、输出接口机顶盒通过不同的输出接口将解码后的信号传输到电视机上。
常见的输出接口有HDMI、AV、光纤和RF等。
HDMI接口可以传输高清晰度的视频和音频信号，而AV接口则可以传输标清的视频和音频信号。
光纤接口可以传输高质量的音频信号，RF接口适用于老式电视机。
六、网络连接现代机顶盒通常具备网络连接功能，可以通过有线或无线方式连接到互联网。
这使得机顶盒可以实现更多的功能，如在线视频点播、网络应用和游戏等。
网络连接还可以提供固件升级和系统更新等服务，以保持机顶盒的最新状态。
七、附加功能除了基本的接收和解码功能外，机顶盒还可以具备一些附加功能。
例如，它可以支持多个频道的预设和收藏，支持EPG（电子节目指南）功能，以及提供个性化的设置选项，如字幕、语言和音量控制等。
数字电视机顶盒的工作原理
1.数字电视机顶盒的组成数字电视机顶盒由高频头、QAM解调器、TS流解复用器、MPEG一2解码器、PAUNTSC 视频编码器、嵌人式CPU系统和外围接口、CA模块和上行数据调制器组成。
工作原理如附图。
数字电视机顶盒的工作过程大致如下：高频头接收来自有线网的高频信号，通过QAM解调器完成信道解码，从载波中分离出包含音、视频和其他数据信息的传送流门蜀。
传送流中一般包含多个音、视频流及一些数据信息。
解复用器则用来区分不同的节目，提取相应的音、视频流和数据流，送人MPEG一2解码器和相应的解析软件，完成数字信息的还原。
对于付费电视，条件接收模块对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。
MPEG一2解码器完成音、视频信号的解压缩，经视频编码器和音频D/A变换，还原出模拟音、视频信号，在常规彩色电视机上显示高质量图像，并提供多声道立体声节目。
数字电视机顶盒从功能上看是计算机和电视机的融合产物，但结构却与两者不同，从信号处理和应用操作上看，机顶盒包含以下层次：（1）物理层和连接层：包括高频调谐器，QPSK、QAM、OFDM、VSB解调，卷积解码，去交织，里德一索罗门解码，解能量扩散。
（2）传输层：包括解复用，它把传输流分成视频、音频和数据包。
（3）节目层：包括MPEG－2视频解码。
MPEG／AC－3音频解码。
（4）用户层：包括服务信息，电子节目表，图形用户界面（GUI），浏览器，遥控，有条件接收，数据解码。
（5）输出接口：包括分模拟视音频接口，数字视音频接口，数据接口，键盘，鼠标等。
2.数字电视机顶盒关键技术数字机顶盒集中反映了多媒体、计算机、数据压缩编码、加解扰算法、加解密算法、通信技术和网络技术发展水平，因此技术含量非常高，它所涉及的关键技术主要有：（1）复用和解压缩技术：模拟信号数字化后。
信息量剧增，数据压缩必不可少。
MPEG－2视频压缩标准在数字电视中广泛采用，适用于多种清晰度图像质量：MPEG－4则采用基于对象的压缩编码方法，它把图像和视频分割成不同的对象分别处理，不仅提高了数据压缩比，还能实现许多基于内容的交互功能，为多媒体数据压缩编码提供了更为广阔的平台。
数字电视机顶盒原理
数字电视机顶盒原理概述数字电视机顶盒是一种具备接收、解码和播放数字电视信号的设备。
它可以将数字电视信号转化为模拟信号，供电视机接收和显示。
数字电视机顶盒的原理涉及多方面的技术，包括信号接收、解码、图像处理和声音处理等。
信号接收数字电视机顶盒通过天线或有线电视接收数字电视信号。
接收到的信号经过前置放大器进行信号放大，然后进入调频解调器。
调频解调器将高频信号转化为基带信号，并去除多路信号中的杂散干扰。
随后，数字电视机顶盒将基带信号送入解调器进行解调。
解调器的功能是解调信号，将调制后的信号恢复为数字信号。
解调器采用的解调方式根据数字电视信号的调制方式而不同，常见的有调幅（AM）、调频（FM）、正交振幅调制（QAM）等。
解码和图像处理解调后的数字信号需要进行解码和图像处理才能最终显示在电视上。
解码器负责将数字信号解码为对应的音视频数据流。
音频解码器将数字音频信号转化为模拟音频信号，经过音频放大器放大并输出到扬声器。
图像解码器将数字图像信号解码为模拟视频信号，并进行图像处理以提高图像质量。
图像处理包括去噪、锐化、色彩校正等操作，以产生清晰、真实的图像效果。
解码器还支持多种视频格式的解码，如MPEG-2、H.264等。
内容安全和访问控制数字电视机顶盒还具备内容安全和访问控制的功能。
内容安全是指对数字电视信号进行加密和控制，以保护内容的版权和安全。
访问控制是指对用户的访问进行限制，确保只有付费用户能够观看付费频道。
内容加密可以通过数字水印、加密算法等手段实现。
数字水印是在数字信号中插入特定的标识信息，用于追踪和验证信号的来源。
加密算法采用对称加密或非对称加密等方式，对数字信号进行加密，只有解密钥匙才能对其进行解密。
访问控制通常通过访问卡或智能卡实现。
访问卡是一种集成了芯片的智能卡，可以存储用户的身份信息和访问权限，只有合法的访问卡才能解锁某些频道。
访问卡与机顶盒之间通过接口进行通信，以验证用户的合法性。
交互功能和用户界面数字电视机顶盒还具备交互功能和用户界面，以方便用户操作和获取更多的信息。
有线数字电视机顶盒原理★免费下载★专业电视系统资料汇总

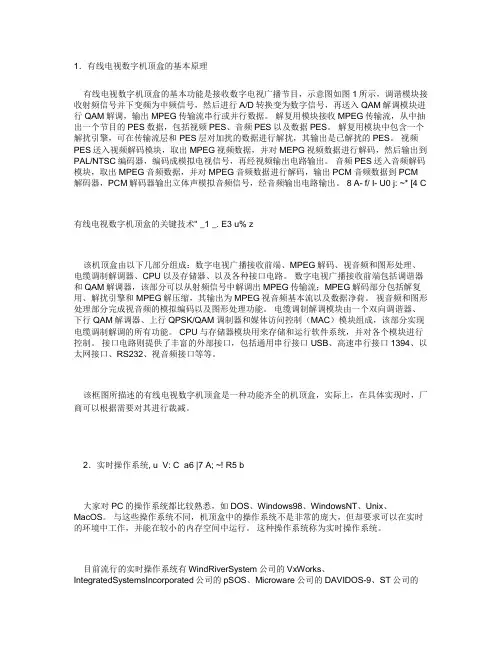

1．有线电视数字机顶盒的基本原理有线电视数字机顶盒的基本功能是接收数字电视广播节目，示意图如图1所示，调谐模块接收射频信号并下变频为中频信号，然后进行A/D转换变为数字信号，再送入QAM解调模块进行QAM解调，输出MPEG传输流串行或并行数据。
解复用模块接收MPEG传输流，从中抽出一个节目的PES数据，包括视频PES、音频PES以及数据PES。
解复用模块中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，其输出是已解扰的PES。
视频PES送入视频解码模块，取出MPEG视频数据，并对MEPG视频数据进行解码，然后输出到PAL/NTSC编码器，编码成模拟电视信号，再经视频输出电路输出。
音频PES送入音频解码模块，取出MPEG音频数据，并对MPEG音频数据进行解码，输出PCM音频数据到PCM解码器，PCM解码器输出立体声模拟音频信号，经音频输出电路输出。
8 A- f/ I- U0 j: ~* [4 C有线电视数字机顶盒的关键技术" _1 _. E3 u% z该机顶盒由以下几部分组成：数字电视广播接收前端、MPEG解码、视音频和图形处理、电缆调制解调器、CPU以及存储器、以及各种接口电路。
数字电视广播接收前端包括调谐器和QAM解调器，该部分可以从射频信号中解调出MPEG传输流；MPEG解码部分包括解复用、解扰引擎和MPEG解压缩，其输出为MPEG视音频基本流以及数据净荷。
视音频和图形处理部分完成视音频的模拟编码以及图形处理功能。
电缆调制解调模块由一个双向调谐器、下行QAM解调器、上行QPSK/QAM调制器和媒体访问控制（MAC）模块组成，该部分实现电缆调制解调的所有功能。
CPU与存储器模块用来存储和运行软件系统，并对各个模块进行控制。
接口电路则提供了丰富的外部接口，包括通用串行接口USB、高速串行接口1394、以太网接口、RS232、视音频接口等等。
该框图所描述的有线电视数字机顶盒是一种功能齐全的机顶盒，实际上，在具体实现时，厂商可以根据需要对其进行裁减。

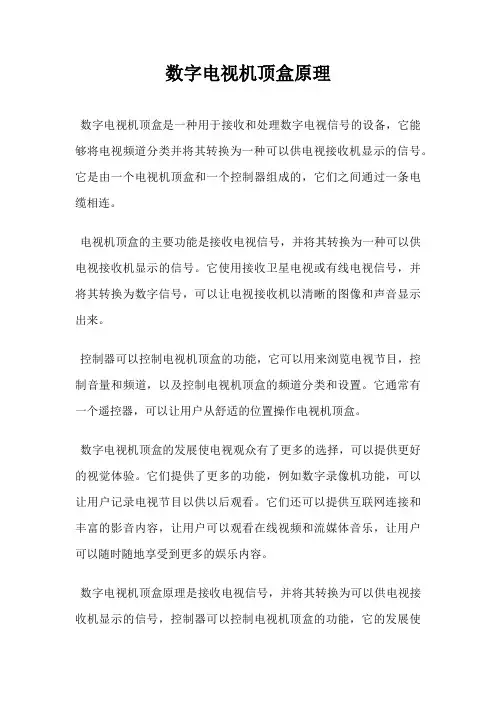

数字电视机顶盒原理
数字电视机顶盒原理
数字电视机顶盒是一种用于接收和处理数字电视信号的设备，它能够将电视频道分类并将其转换为一种可以供电视接收机显示的信号。
它是由一个电视机顶盒和一个控制器组成的，它们之间通过一条电缆相连。
电视机顶盒的主要功能是接收电视信号，并将其转换为一种可以供电视接收机显示的信号。
它使用接收卫星电视或有线电视信号，并将其转换为数字信号，可以让电视接收机以清晰的图像和声音显示出来。
控制器可以控制电视机顶盒的功能，它可以用来浏览电视节目，控制音量和频道，以及控制电视机顶盒的频道分类和设置。
它通常有一个遥控器，可以让用户从舒适的位置操作电视机顶盒。
数字电视机顶盒的发展使电视观众有了更多的选择，可以提供更好的视觉体验。
它们提供了更多的功能，例如数字录像机功能，可以让用户记录电视节目以供以后观看。
它们还可以提供互联网连接和丰富的影音内容，让用户可以观看在线视频和流媒体音乐，让用户可以随时随地享受到更多的娱乐内容。
数字电视机顶盒原理是接收电视信号，并将其转换为可以供电视接收机显示的信号，控制器可以控制电视机顶盒的功能，它的发展使
电视观众有了更多的选择，提供了更多的功能，可以让用户拥有更好的视觉体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关键字】方案、指南、环节、条件、空间、领域、质量、模式、增长、运行、问题、系统、机制、有效、自主、深入、充分、良好、快速、执行、发展、建立、制定、了解、研究、特点、位置、关键、支撑、网络、基础、需要、环境、资源、重点、体系、需求、方式、标准、规模、结构、水平、任务、速度、增强、形成、丰富、满足、开展、保证、服务、支持、解决、方向、适应、实现、提高、实施、规范、未来的方向、核心数字电视机顶盒原理(转自机顶盒资源网)机顶盒概述机顶盒(Set Top Box，STB)早期是指基于有线电视网络的模拟频道增补器、模拟频道解扰器；随着数字电视广播和因特网的迅速发展，用户对信息需求的不断增强，机顶盒演变成以电视机为显示终端的信息接收和处理设备，目前在市场上有接收数字电视的机顶盒和接入因特网的WebTV机顶盒。
数字电视是一个从节目采集、制作、传输、到用户端机顶盒都以数字方式处理信号的端到端系统。
现在世界上有3个主要的标准体系: ATSC、DVB和ISDB，都是基于MPEG-2的TS(传送流)机制，数字电视广播标准用来定义在不同传输介质上如何实现TS流传输。
随着数字电视技术领域的发展，开放式业务系统成为数字电视发展的主流，其中DVB组织建立的MHP(多媒体家庭平台)标准获得了大多数中间件厂家的支持，如OpenTV、MediaHighWay等都将过渡到以DVB/MHP为代表的开放式业务系统上。
我国也相继公布了标准清晰度数字电视的传输标准，正在制定自主的开放式业务系统，这为有线台数字电视改造和机顶盒的研究、制造奠定了基础。
数字机顶盒接收各种传输介质来的数字电视和各种数据信息，通过解调、解复用、解码和音视频编码(或者通过相应的数据解析模块)，在模拟电视机上观看数字电视节目和各种数据信息。
根据信号传输介质的不同，数字机顶盒分为有线、卫星和地面三种数字电视机顶盒，三种机顶盒的硬件结构主要区别在解调部分。
目前，机顶盒主要提供基本音视频业务和数据应用，在一段时期后，将充分利用CATV网络的较宽带宽实现交互功能，最终发展成为集解压缩、Web浏览、解密收费和交互控制为一体的数字化终端设备。
可以说，在未来10年内，机顶盒是模拟电视转向数字电视的桥梁。
有线数字电视机顶盒的主要功能和特点由于多种因素的限制，国内广播电视的数字化改造以有线电视作为发展重点，广电总局也于2001年5月发布了“有线数字电视广播信道编码与调制规范”。
有线数字电视终端产品——机顶盒在近几年获得快速发展，国际上主流芯片的机顶盒解决方案，如: ST、IBM、LSI Logic、Fujitsu、Philips，在国内均已产品化。
机顶盒已经在开展数字电视广播的地区开始使用，根据用户需求和消费水平的差异，机顶盒支持的业务也不同，存在着多种类型的产品。
1. 普及型机顶盒: 主要以接收基本的付费数字电视节目为主，满足大多数用户需求，并且具有良好的性能价格比。
主要功能如下:●支持基本的数字音视频和数字音频广播接收。
●集成有条件接收系统。
●具有中文电子节目指南(EPG)和二级以上字库。
●支持软件在线更新功能。
●支持复合视频(CVBS)输出，具有音频输出处理功能(单声道、立体声和双声道)。
2. 增强型机顶盒: 在普及型机顶盒基础上增加基本中间件软件系统，基于基本中间件可以实现数据信息浏览、准视频点播、实时股票接收等多种应用。
这款机顶盒已经超越了以观看数字电视为主的需求，增加了多种增值业务，且具有可升级性。
新增功能如下:●集成基本中间件系统。
●支持数据广播、实时股票等数据信息接收功能。
●支持NVOD点播功能。
●具有多种游戏。
●具有音频输出处理功能(单声道、立体声和双声道)。
●具有Y/C、复合视频(CVBS)、Y/Cb/Cr输出(可选功能)。
●具有逐行扫描输出(可选功能)。
●可支持Modem电话拨号回传方式。
3. 交互式机顶盒: 集成了符合MHP标准的中间件软件系统，除提供增强型机顶盒主要功能外，还可以基于MHP提供交互式应用、网页信息浏览等多种增值业务。
新增功能如下:●集成MHP中间件系统。
●支持交互式应用，如: 视频点播、互动游戏、网上冲浪等。
机顶盒原理及关键技术1. 机顶盒原理有线数字电视机顶盒接收数字电视节目、处理数据业务和完成多种应用的解析。
信源在进入有线电视网络前完成两级编码，一是传输用的信道编码，另一级是音、视频信号的信源编码和所有信源封装成传输流。
与前端相应，接收端机顶盒首先从传输层提取信道编码信号，完成信道解调; 其次是还原压缩的信源编码信号，恢复原始音、视频流，同时完成数据业务和多种应用的接收、解析。
机顶盒由高频头、信道解调器、信源解复用器、MPEG-2解码器、视频编码器、音频D/A、嵌入式CPU系统和外围接口、条件接收模块等组成。
具有交互功能的机顶盒则需回传通道。
高频头接收来自有线网的高频信号，通过QAM解调器完成信道解码，从载波中分离出包含音、视频和其它数据信息的传送流(TS)。
传送流中一般包含多个音、视频流及一些数据信息。
解复用器则用来区分不同的节目，提取相应的音、视频流和数据流，送入MPEG-2解码器和相应的解析软件，完成数字信息的还原。
对于付费电视，条件接收模块对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。
MPEG-2解码器完成音、视频信号的解压缩，经视频编码器和音频D/A变换，还原出模拟音、视频信号，在常规彩色电视机上显示高质量图像，并提供多声道立体声节目。
2. 机顶盒关键技术a. 机顶盒硬件技术(1)信道解调技术: 国际、国内标准均规定，在有线网络中传输数字电视及增值业务采用QAM 调制方式，其中16QAM、32QAM、64QAM必选，128QAM和256QAM可选。
由于有线网络信道质量好，只用RS编码作为纠错编码。
(2)信源解码技术: 模拟信号数字化后，信息量激增，必须采用相应的数据压缩标准。
数字电视广播采用MPEG-2视频压缩标准，适用多种清晰度图像质量。
音频目前则有AC-3和MPEG-2两种标准。
信源解码器必须适应不同编码策略，正确还原原始音、视频数据。
(3)大规模集成芯片技术: 为实现实时的解复用和数据信息处理，目前的系统大多采用专用芯片，将CPU 内核与MPEG-2传输流解复用器，DVB通用解扰器，MPEG音视频解码器，NTSC/ PAL编码器集成，形成STB 的核心芯片。
(4)上行数据的调制编码: 开展交互式应用，需要考虑上行数据的调制编码问题。
目前普遍采用的有3种方式，采用电话线传送上行数据，采用以太网卡传送上行数据和通过有线网络传送上行数据。
b. 机顶盒软件结构广播数字化后，数字电视技术中软件技术占有更为重要的位置。
除了音视频的解码由硬件实现外，包括电视内容的重现、操作界面的实现、数据广播业务的实现，直至机顶盒和个人计算机的互联以及和Internet的互联都需要由软件来实现。
除去硬件，第一层软件提供操作系统内核以及各种硬件驱动程序，第二层中间件将应用软件与依赖于硬件的底层软件分隔开来，使应用不依赖于具体的硬件平台，第三层应用软件包括本机存储的应用和用户即时下载的应用。
(1)硬件驱动层软件: 驱动程序驱动硬件功能，如射频解调器、传输解复用器、A/V解码器、O SD、视频编码器等。
(2)实时操作系统: 与PC操作系统不同，机顶盒中的操作系统采用实时操作系统(RTOS)，可以在实时的环境中工作，并能在较小的内存空间中运行。
目前流行的实时操作系统有VxWorks、P sos、OS20、Windows CE等。
这些操作系统各有所长，在机顶盒中都有应用。
(3)中间件: 在开发机顶盒上层应用中常常会面对如下问题: 实时多任务操作系统，硬件平台原理细节，复杂的行业标准，繁杂的用户界面以及实用功能等各项跨行业的难题。
为了解决上述问题，中间件技术应运而生，并成为数字电视核心技术，也就是我们前面提到的开放式业务平台。
中间件是在数字电视接收机的应用程序和操作系统、硬件平台之间嵌入的一个中间层，定义一组较为完整的、标准的应用程序接口，使应用程序独立于操作系统和硬件平台，从而将应用的开发变得更加简捷，使产品的开放性和可移植性更强。
它通常由Java虚拟机、网络浏览器、图像与多媒体模块等组成。
开放的业务平台上的特点在于产品的开发和生产以一个业务平台为基础，开放的业务平台为每个环节提供独立的运行模式，每个环节拥有自身的利润，能产生多个供应商。
只有采用开放式业务平台才能保证机顶盒的扩展性，保证投资的有效回收。
(4)上层应用软件: 执行服务商提供的各种服务功能，如: 电子节目指南、准视频点播、数据广播、IP电话和可视电话等。
上层应用软件独立于STB的硬件，它可以用于各种STB硬件平台，消除应用软件对硬件的依赖。
机顶盒发展趋势1. 硬件平台从机顶盒发展趋势看，Tuner和解调芯片合二为一，物理上减小体积，降低成本，提高性能; 或者采用芯片实现Tuner 的功能。
由于CPU与TS流解复用器，MPEG-2 A/V解码器，视频编码器集成，形成STB 的核心芯片，它的发展速度将决定机顶盒未来的方向。
必然的趋势是CPU处理速度越来越快，存储器容量越来越大，MPEG解码器将同时支持多路节目的解码; 同时用户可以直接看到的图形显示界面将从简单的OSD，发展到强大的2D、3D图形引擎。
由于有线电视网络较好的传输质量以及电缆调制解调器技术的成熟，可以实现各种交互式应用。
通过上行通道和机顶盒，观众坐在家中就能享受到视频点播(VOD)、网上冲浪、远程购物、交互游戏等增值业务。
这种交互性将极大地改变人们看电视的方式。
因此，双向传输方案将成为机顶盒发展的主流。
外部接口将更加丰富，通过USB口可以实现和数码相机的连接，通过IDE接口可以挂接硬盘实现节目存储等等。
机顶盒是网络的终端产品，现实中存在着通信网、计算机网和广播电视网。
虽说三网合一是必然趋势，而且三网在骨干网的传输技术上已经融合。
最终将数字机顶盒发展成为家庭网关，将机顶盒与PC、打印机、DVD机等数字设备连接起来，并通过双向模块与Internet相连，真正地成为信息家电。
2. 软件平台有线电视网络数字化改造的不断深入，开放式业务系统的广泛使用，运营商的利润增长点将从以前靠收视费和广告费转向靠多种应用去支撑。
因此，机顶盒将支持越来越多的应用，如电子节目指南、PPV节目、IPPV节目、准视频点播、数据广播、Internet接入、电子邮件、视频点播以及I P电话和可视电话等。
而上述应用的发展，必须依靠机顶盒的软件平台，也就是中间件。
因此，机顶盒的发展趋势在很大程度上依靠中间件技术的发展方向。
