踏板车等真空化油器全拆解图

本次清洗调整的是等真空膜式化油器打开底座，发动机俯视图如上，清洗化油器之前先需要拆除如下装置：1、拔掉油管2、扭松进气喉管与空滤管螺丝（红色的）3、电子风门插头4、油门线，油门线拆装需要一些技巧，按步骤应先松动油门固定螺丝，然后将油门线头取下另外化油器顶盖不需要打开，里面膜片、弹簧比较脆弱，易损坏化油器完全从车中取出后，打开底部放油螺丝，将化油器内残余汽油放出，放完后拧紧，以防复装后忘记将化油器倒置，拧开底部三个螺丝，力矩会较大此时化油器已分为上下两个部分，此为上部倒置状，用起子旋出怠速油孔和主油孔，主油孔为2组合件，下端件需要用小扳手轻轻旋出，力矩不用过大，浮子室切勿玩弄，若不小心改变浮子高度，装车后化油器会工作不正常，且调整非常头疼怠速油孔和主油孔拆下后状态（图片背景是“大肚罗汉”的手纹）准备好化油器清洗剂，对各个通道进行喷射（图中标红圈处），以喷射的液体反喷或从另一端出口喷出为准，一般每量孔喷射2-3次既可，化油器清洗剂为强腐蚀物，切勿沾上皮肤，如喷射的液体进入眼睛应立刻清洗并上医院治疗，所以喷射时要注意方向并保持距离用清洗剂对化油器后部各个通道进行喷射用清洗剂对化油器前部各个通道进行喷射（有一个因图片角度无法显示，在前口内壁处）用清洗剂对化油器底部各个通道进行喷射，化油器底顶端有一层耐油橡胶膜（黑色），用来密封化油器使其不渗油，橡胶膜切勿取下玩弄或漏装，否则装车后化油器无法使用最后将怠速油孔和主油孔进行喷射清洗，用手指堵住油孔一端，在另一端进行喷射，会有喷雾从侧面小孔中喷出，以小孔全部疏通为准，然后复装好化油器后再装车使用【化油器调整篇】化油器清洗完成后，一般需要重新进行调整，以达到最佳状态，（具体调节原理就不多介绍了，这点老马同志已经讲过很多了，请查看版内旧帖）在此向大家介绍一种车行常用的调节方法，等真空化油器可调节处少，容易掌握，一般只有两个调节处，分别是空燃调节螺丝与怠速螺丝，空燃调节螺丝在上图长起子头部，下面是放油螺丝，不要混淆了调节步骤：1、先将车辆撑起，空燃调节螺丝以正时针方向旋到底，然后回退1/2圈2、将怠速螺丝以正时针方向旋转，以怠速螺丝下的弹簧压紧为准（以图中怠速螺丝下的弹簧为参照）3、启动发动机，转速会很高，应注意如下细节：A、将空燃调节螺丝慢慢往逆时针方向旋转，仔细听转速，正常情况下应该更高，直到逆时针方向旋转后转速不再会继续升高为宜，（一般情况下逆转不会超过3圈左右，但这只是个相对值，视各人车况而定）也就是说用耳朵听出转速最高的“上止点”，即可停往旋转（初学者需要反复多听几次方能掌握）B、如果空燃调节螺丝慢慢往逆时针方向旋转后转速不发生变化，那就要注意了：B1、怠速螺丝下的弹簧压的过紧，使起步转速太高，人耳无法分辨，可适当将怠速螺丝回退降低一点起动转速，然后重新执行A条中方法B2、化油器空燃调节失效或品质较差，如清洗化油器后仍无反应可放弃调节化油器，对化油器进行修理或更换4、若第3条A步骤顺利，在停往旋转空燃调节螺丝后，让发动机继续工作，将怠速螺丝慢慢往逆时针方向旋转，让怠速下降，正常应在1200-1500转之间，怠速不宜过低，为方便大家辨别标准怠速，我做了个样本，大概是1300-1400转之间：以上调节完成后，在发动机保持运转的情况下，用手急速加大油门并收回油门（完成油门的全部自由行程，说通俗点就是油门扭到底再收回），时间控制在1秒以内，此时：A、如发动机不熄火，且转速过渡性良好，则化油器调整成功B、如发动机熄火，则证明怠速较低，需要将怠速螺丝以正时针方向旋转，对于新手调节幅度以1/4圈为宜，然后重新执行第5条过程C、如发动机不熄火，但转速过渡性间较长，则证明空燃调节螺丝未调节好，需要将空燃调节螺丝以逆时针方向旋转，对于新手调节幅度以1/8圈为宜，然后重新执行第5条过程6、以上调节全部完成后，需试骑验证化油器状态，我总结了一下常见情况A、车子起步、加速、急减速状态良好，则证明化油器调节成功B、车子行驶，急减速或停车怠速时有熄火现象，则需要对怠速螺丝再进行调节C、车子加速无力或加速过猛，则需要对空燃调节螺丝再进行调节最后，如果出现第6条B和C两种现象，也不需要要过于担心，因为前1-5条如完全按规则执行，最后出现这些问题怠速螺丝和空燃调节螺丝调节幅度都非常小，基本上不会超过半圈，通俗说来如下：A、怠速螺丝：正旋提高/逆旋降低，B、空燃调节螺丝：正旋油少气多/逆旋油多汽少在调整之前首先使发动机预热10分钟，然后：1 正反方向旋转混合比螺钉（在这里我们也不拘泥于拧到低再反转1.25圈了），直至发动机转速最高的时候停止旋转，如果还不放心可多旋转几次，直至满意为止。

等真空化油器工作原理和调整改进真空化油器是一种常见的燃油供给系统，广泛应用于汽车、摩托车和其他内燃机设备中。

它具有简单、可靠、经济和易于维修等优点。

本文将详细介绍真空化油器的工作原理以及一些调整和改进的方法。

一、真空化油器的工作原理真空化油器的工作原理基于空气流动和差压原理。

它由一个称为“节流器”的喷嘴以及一个称为“浮子碗”的混合器或燃油沉箱组成。

以下是真空化油器的工作过程：1.燃油供给：燃油从燃油箱经过燃油管路进入真空化油器的浮子碗。

2.控制节流：燃油流经喷嘴时，喷嘴会产生一个较小的开口，通过控制喷嘴开口的大小，可以控制燃油的流量。

3.空气进入：在燃油进入喷嘴之前，空气通过一个称为“节气门”的装置进入真空化油器。

4.混合燃料：进入喷嘴的燃油会与进入的空气混合，形成可燃的混合气体。

5.引擎供电：混合气体通过进气门进入汽缸，然后与点火系统一起引燃供电，从而推动发动机的工作。

这是真空化油器的基本工作原理，它通过控制燃油的流量和空气的混合比例，确保引擎获得适当的燃油供给，从而实现有效的燃烧和高效的动力输出。

二、真空化油器的调整和改进尽管真空化油器是一种简单而可靠的燃油供给系统，但在实际应用中常常需要进行一些调整和改进，以提高其效率和性能。

以下是一些常见的调整和改进方法：1.喷嘴调整：可以通过调整喷嘴的大小和开口来控制燃油的流量。

如果喷嘴开口太小，可能导致燃油供给不足；如果喷嘴开口太大，可能导致燃料浪费和排放过多的废气。

因此，需要根据实际情况调整喷嘴。

2.混合气调整：混合气的混合比例对引擎的工作效率和排放性能有重要影响。

如果混合气过稀，可能会导致发动机性能下降；如果混合气过浓，可能会导致排放超标。

因此，需要根据实际情况调整混合气的比例。

3.浮子碗调整：浮子碗是真空化油器中负责控制燃油供给的组件。

如果浮子碗调整不当，可能会导致燃油流量不稳定，甚至无法供给适当的燃油。

因此，需要根据实际情况调整浮子碗的位置。

踏板车等真空化油器全拆解图

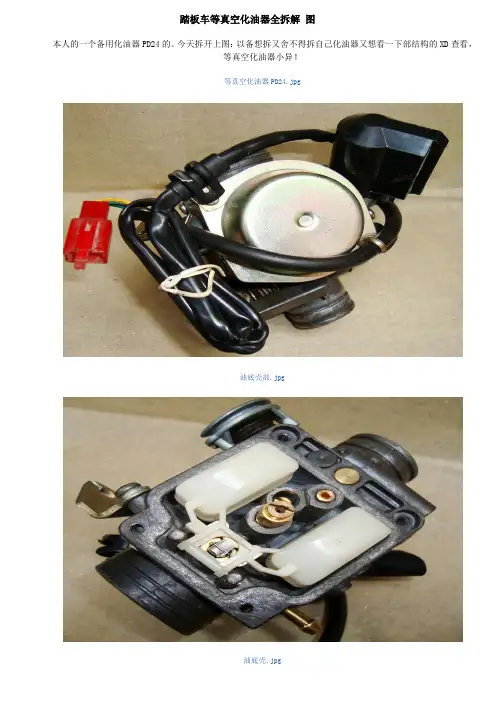

本人的一个备用化油器PD24的。

今天拆开上图：以备想拆又舍不得拆自己化油器又想看一下部结构的XD查看，
等真空化油器小异！
拆下喷管油浮.jpg 油浮油针阀.jpg
油浮油针阀a.jpg 喷管.jpg
踏板车等真空化油器全拆解图（继续）真空膜室
踏板车等真空化油器全拆解图（继续） ACV阀
ACV阀部.jpg ACV阀拆解.jpg
踏板车等真空化油器全拆解图（继续）混合气调节螺丝
踏板车等真空化油器全拆解图（继续）自动加浓阀
自动加浓阀体1.jpg 自动加浓阀体2.jpg
自动加浓阀发热装置.jpg 自动加浓阀分解.jpg
踏板车等真空化油器全拆解图（完结）等真空化油器PD24所有零件.jpg。

化油器详解化油器（carburetor）是在发动机工作产生的真空作用下，将一定比例的汽油与空气混合的机械装置。

化油器作为一种精密的机械装置，它利用吸入空气流的动能实现汽油的雾化的。

它对发动机的重要作用可以称之为发动机的“心脏”。

其完整的装置应包括起动装置、怠速装置、中等负荷装置、全负荷装置、加速装置。

化油器会根据发动机的不同工作状态需求，自动配比出相应的浓度，输出相应的量的混合气，为了使配出的混合气混合的比较均匀，化油器还具备使燃油雾化的效果，以供机器正常运行。

主要分类化油器分为简单化油器和复杂化油器。

化油器还可分为下吸式与平吸式。

化油器从节气门的型式上分，又可分为转动式和升降式。

转动式节气门，是在化油器喉管与进气管之间，设置一绕轴旋转的圆盘形的节气门，改变进气道的流通面积。

升降式节气门其构造为一桶形式板形节气门，在喉管处作上下运动，改变喉管处的通道面积，摩托车化油器多采用此种形式。

还有一种化油器是两者的混合形式，用人控制转动式节气门，用膜片控制升降式节气门，这在摩托车上也常采用，称做CV式。

a）上吸式 b)下吸式 c）平吸式基本构造简单的化油器由上中下三部分组成，上部分有进气口和浮子室，中间部分有喉管、量孔和喷管，下部分有节气门等。

浮子室是一个矩形容器，存储着来自汽油泵的汽油，容器里面有一只浮子利用浮面（油面）高度控制着进油量。

中部的喷管一头进油口与浮子室的量孔相通，另一头出油口在喉管的咽喉处。

喉管呈蜂腰状，两头大中间小，其中间咽喉处的截面积最小。

当发动机启动时活塞下行产生吸力，吸入的气流经过咽喉处时速度最大，静压力却最低，故喉管压力小于大气压力，也就是说喉管咽喉处与浮子室之间产生了压力差，即有了人们常说的'真空度'，压力差愈大真空度愈大。

汽油在真空度的作用下从喷管出油口喷出，因为喉管咽喉处的空气流速是汽油流速的25倍，因此喷管喷出的油流即被高速的空气流冲散，形成大小不等的雾状颗粒，即“雾化”。
